МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 июля 2020 г.

Москва

О внесении изменений в описание типа на расходомеры - счётчики жидкости ультразвуковые КАРАТ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПО «Уралтехнология» от 27 марта 2020 г. № 86 приказываю:

• 1. Внести изменения в описание типа на расходомеры - счётчики жидкости ультразвуковые КАРАТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 44424-10, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  г                            л

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и

  Заместитель Руководите п|

  метрологии.

  СВЕДЕННЯ О СВР Г ИФ11КЛТЕ ЗГ|

  С.С. Голубев

Сертификат: 00E1036E1B07E0FB80EA118900BCB6OO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые КАРАТ (далее - расходомеры) предназначены для технологического и коммерческого учета объемного расхода и объема жидкости в заполненных трубопроводах как в составе измерительных систем, так и автономно.

Принцип действия расходомеров основан на измерении расхода и объёма по времени прохождения ультразвукового сигнала в движущейся среде (жидкости) в зависимости от скорости и направления потока по отношению к ультразвуковому лучу.

Расходомер состоит из проточной части и электронного блока, соединенных между собой. Проточная часть представляет собой участок трубы, в поперечном сечении которого установлены пьезодатчики, являющиеся одновременно как излучателями ультразвуковых лучей, так и их приемниками, и систему зеркал, направляющих ультразвуковой луч под определённым углом к направлению движения среды. Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатные платы, элемент питания, генератор. Присоединение к внешним цепям осуществляется через кабель, выведенный из электронного блока.

Электронный блок расходомера поочередно подает от генератора на пьезодатчики переменное напряжение, которое преобразуется в ультразвуковые колебания. Скорость прохождения ультразвукового луча под воздействием движущейся среды изменяется пропорционально скорости потока. Луч достигает другого пьезодатчика, где ультразвуковые колебания преобразуются в электрический сигнал и подаются на схему измерения времени. Разность времени прохождения луча в обоих направлениях прямо пропорциональна скорости движения жидкости. По измеренным значениям разности времени встроенным микропроцессором проводится расчёт расхода жидкости.

Расходомеры выпускаются в двух модификациях: КАРАТ-РС и КАРАТ-520.

Каждая модификация имеет несколько конструктивных исполнений, отличающихся габаритными и установочными размерами проточной части, возможностью измерения объёма и расхода в прямом и обратном направлении потока, питанием от внешнего или встроенного источника питания, видом выходного сигнала (импульсный сигнал с программируемым весом импульса (базовое исполнение) или унифицированный сигнал постоянного тока (4-20) мА, или цифровой выходной сигнал в стандарте RS-485 или M-Bus, или комбинация выходных сигналов), конструкцией элементов монтажа.

Существует исполнение расходомера без проточной части (исполнение - БТ) для установки в трубах диаметром от 125 мм. В состав такого расходомера входит электронный блок и пьезодатчики.

По устойчивости к воздействию температуры и влажности воздуха расходомеры соответствуют группе В4 по ГОСТ Р 52931-2008, но при температурах от 1 до 60 °C.

По устойчивости к воздействию синусоидальной вибрации расходомеры соответствуют группе исполнения N2 по ГОСТ Р 52931-2008.

По степени защиты оболочки к воздействию пыли и воды расходомеры соответствуют IP65 по ГОСТ 14254-96.

Внешний вид расходомеров с местами их пломбирования представлен на рисунке 1 и 2.

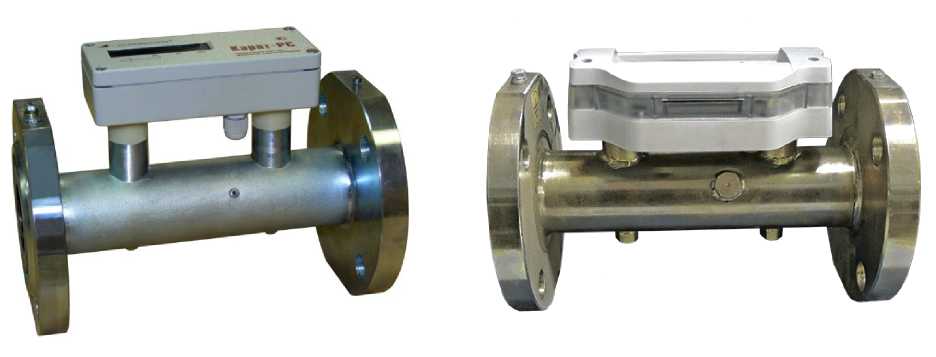

Рисунок 1 - Внешний вид расходомеров

место нанесения

пломбы изготовителя

Расходомер-счетчик

LrCS жидкости ультразвуковой

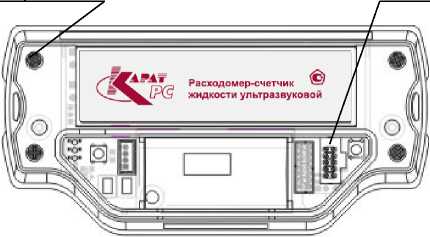

Рисунок 2 - Места пломбирования расходомеров

В расходомерах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.

Идентификационные данные метрологически значимой части программного обеспечения используемого в расходомерах приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Доступ к изменению параметров и конфигурации расходомеров защищён пломбами, устанавливаемыми на корпус электронного блока.

Уровень защиты программного обеспечения расходомеров от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Основные характеристики представлены в таблицах 2 - 4.

Таблица 2 - Диаметры условного прохода расходомеров (Ду) и значения максимальных (Qmax), переходных (Qt) и минимальных (Qmin) пределов измерений расхода для различных исполнений расходомера

Таблица 3 - Пределы допускаемой относительной погрешности при измерении объёма и расхода

Примечания: Без скобок указаны пределы допускаемой относительной погрешности при использовании проливной установки; в скобках - при использовании имитационного метода.

Таблица 4 - Характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также на лицевую панель расходомера методом наклейки.

Комплект поставки расходомеров приведен в таблице 5.

Таблица 5 - Комплект поставки расходомеров

осуществляется по документу «Расходомеры-счетчики жидкости ультразвуковые КАРАТ. Методика поверки. МП 25-221-2010», утвержденному ФГУП «УНИИМ» в июне 2010 г. с изменением № 1 утвержденным ФГУП «УНИИМ» в мае 2015 г.

Основные средства поверки:

• - поверочная расходомерная установка. Диапазон (0,02-240) м³/ч, относительная погрешность ±0,33 %;

• - вольтметр В7-34А, диапазон измерений (0,1-100) В, класс точности 0,02;

• - мера электрического сопротивления измерительная Р 331, номинальное сопротивление 100 Ом, класс точности 0,01;

• - секундомер СОСпр-2б-2, диапазон (0-60) с, (0-60) мин. Цена деления 0,2 с;

• - толщиномер ультразвуковой УТ-65М. Диапазон измерения от (1,0-20) мм; абсолютная погрешность ±(0,01 мм + 0,005х), где х - измеряемая толщина, мм;

• - частотомер Ч3-63, диапазон частоты (0,1 - 5000) Гц, диапазон напряжения входного сигнала (0,03 - 10) В, пределы допускаемой относительной погрешности ±540"⁷;

• - нутромер микрометрический НМ-600, диапазон (75-600) мм, абсолютная погрешность ±0,015 мм;

• - термометр ртутный стеклянный ТЛ4, диапазон (0-50) °C, погрешность ±0,2 °C, цена деления 0,1 °C.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу в соответствии с рисунком 2.

Методика измерений содержится в документе «Расходомеры-счётчики жидкости ультразвуковые КАРАТ. Руководство по эксплуатации» МСТИ 400726.00Х РЭ.

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4213-007-32277111-2009 Расходомеры - счётчики жидкости ультразвуковые КАРАТ. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН 6660080162

Адрес: 620137, г. Екатеринбург, ул. Студенческая, 16, к.130

Телефон: (343) 222-23-06, факс: (343) 222-23-06

E-mail: uraltech@karat-npo.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
