№2029 от 07.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 210529
О внесении изменений в сведения об утвержденном типе средств измерений на калибраторы давления пневматических Метран-505 Воздух
Приказы по основной деятельности по агентству Вн. Приказ № 2029 от 07.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ07 декабря 2020 г.
№ 2029
Москва
О внесении изменений в сведения об утвержденном типе средства измерений на калибраторы давления пневматические Метран-505 Воздух
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «ПГ «Метран» от 7 октября 2020 г. № 290/СС приказываю:
-
1. Внести изменения в сведения на калибраторы давления пневматические Метран-505 Воздух, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 42701 -09, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ».
-
2. ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить внесение сведений в Федеральном информационном фонде по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
( " "" л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23,11.2020 до 23.11.2021
\_______________________________,
П/ 014211
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2020 г. № 2029
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления пневматические Метран-505 Воздух
Назначение средства измеренийКалибраторы давления пневматические Метран-505 Воздух (в дальнейшем калибраторы) предназначены для точного воспроизведения единицы давления.
Описание средства измеренийПринцип действия калибраторов основан на динамическом взаимодействии конического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.
Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска) с грузами. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене поршня, навески и грузов автоматически изменяется выходное давление калибраторов пропорционально изменившемуся совместному весу.
Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибратора входит укладка с набором поршней, навесок и грузов (в дальнейшем укладка).
Калибраторы давления пневматические имеют две модификации:
- модификация I - калибраторы давления с блоком опорного давления для воспроизведения избыточного давления относительно опорного давления (условного значения атмосферного давления);
- модификация II - калибраторы давления без блока опорного давления для воспроизведения избыточного давления относительно атмосферного давления.

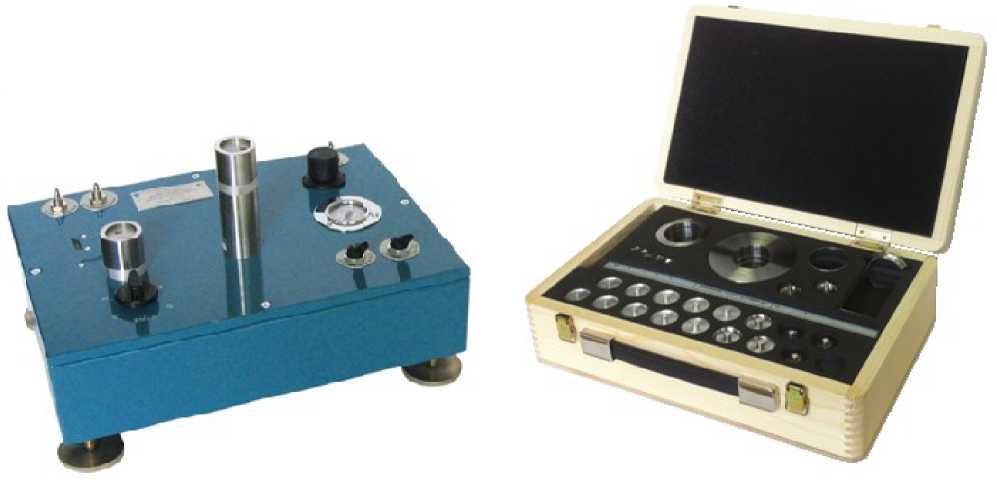

Общий вид калибраторов приведен на рисунке 1. Пломбирование калибраторов не предусмотрено.
Рисунок 1 - Общий вид калибраторов
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения давления, кПа: - с блоком опорного давления (модификация I) |
от 0,005 до 25 от 0,005 до 40 |
|
- без блока опорного давления (модификация II) |
от 0,02 до 25 от 0,02 до 40 |
|
Номинальное значение опорного давления, кПа |
0,3 |
|
Дискретность воспроизведения давления, кПа: - при работе с блоком опорного давления в диапазоне выше 0,005 кПа |
0,005; |
|
- при работе без блока опорного давления в диапазоне выше 0,3 кПа |
0,005; |
Таблица 2 - Пределы допускаемой погрешности калибраторов
|
Диапазон воспроизводимого давления, кПа |
Класс точности 0,015 |
Класс точности 0,02 | ||
|
Модификация I |
Модификация II |
Модификация I |
Модификация II | |
|
0,005 < Рн < 0,4 |
±0,10 Па |
- |
±0,12 Па |
- |
|
0,02 < Рн < 0,4 |
- |
±0,10 Па |
- |
±0,12 Па |
|
0,4 < Рн < 2 |
±0,025 % |
±0,03 % | ||
|
2 < Рн < 25 2 < Рн < 40 |
±0,015 % |
±0,02 % | ||
|
Примечания
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами: - давление воздуха питания от сети (компрессора), кПа |
от 300 до 400; |
|
- давление воздуха питания после редуктора, кПа; |
150±7,5; |
|
- расход воздуха питания, приведенный к условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин), не более |
0,36 (6) |
|
Время установления выходного давления, с, не более |
20 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - калибратора модификаций I и II (без укладки) |
380х260х230 |
|
- укладки в отдельности |
350x240x115 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - калибратора модификации I (без учета укладки) |
13,5 |
|
- калибратора модификации II (без учета укладки) |
11 |
| |
|
давления 25 кПа |
4,5 |
|
- для калибратора с верхним пределом воспроизведения | |
|
давления 40 кПа |
5,3 |
|
Среднее время наработки на отказ, ч |
8000 |
|
Средний срок службы, лет, не менее |
8 |
|
Вид климатического исполнения |
УХЛ 4.2 по ГОСТ 15150-69 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 |
|
(от 630 до 800) |
наносится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
1558.100.00 |
Калибратор давления пневматический Метран-505 Воздух |
1 |
для модификации I |
|
1558.100.00-01 |
Калибратор давления пневматический Метран-505 Воздух |
1 |
для модификации II |
|
1558.200.00-02 |
Укладка |
1 |
для модификации I калибратора с верхним пределом воспроизведения давления 25 кПа |
|
1558.200.00-03 |
Укладка |
1 |
для модификации II калибратора с верхним пределом воспроизведения давления 25 кПа |
|
1558.200.00-06 |
Укладка |
1 |
для модификации I калибратора с верхним пределом воспроизведения давления 40 кПа |
|
1558.200.00-07 |
Укладка |
1 |
для модификации II калибратора с верхним пределом воспроизведения давления 40 кПа |
Продолжение таблицы 4
Обозначение
Наименование
Кол.
Примечание
|
1550.200.00-01 |
Пневмошланг |
2 | |
|
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
|
Ниппель Mod 2601-4,5-М5 Camozzi |
1 | ||
|
Тройник тип FCN-3-HR-4 Festo |
1 | ||
|
1551.000.70 1551.000.72 1551.000.75 1551.000.76 |
Комплект переходных штуцеров: M10x1 / M10x1; M10x1 / M20x1,5; M10x1 /К1/2"; M10x1 / К1/4" |
2 1 1 1 | |
|
1551.000.74 |
Прокладка |
1 |
для 1551.000.72 |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73/18829-2017 |
2 |
для 1551.000.70 | |
|
1558.300.00 |
Приспособление для проверки герметичности |
1 | |
|
1558.000.00 МИ |
Методика поверки |
1 | |
|
1558.000.00 ПС |
Паспорт |
1 | |
|
1558.000.00 РЭ |
Руководство по эксплуатации |
1 | |
|
Таблица масс поршней и грузов |
1 |
осуществляется по документу 1558.000.00 МИ «Калибраторы давления пневматические Метран-505 Воздух. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 24.11.2009 г.
Основные средства поверки:
- рабочие эталоны или образцовые средства измерений 1-ого разряда в соответствии ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па» в зависимости от класса точности поверяемого Калибратора давления пневматического Метран-505 Воздух
-
- манометры избыточного давления грузопоршневые, применяемые в качестве рабочих
эталонов избыточного давления класса точности 0,005; или рабочих эталонов 1-го разряда классов точности 0,008; 0,01 в соответствии с приказом Росстандарта № 1339
от 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа» в зависимости от класса точности поверяемого Калибратора давления пневматического Метран-505 Воздух;
-
- весы специального и высокого классов точности с верхними пределами взвешивания 20 г; 200 г, 1 кг, по ГОСТ Р 53228-2008;
-
- гири граммовые и миллиграммовые класса точности Е2 и F1 (1 и 2 разряда) по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к калибраторам давления пневматическим Метран-505 Воздух
Приказ Росстандарта № 1339 от 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па.
ТУ 4381-059-51453097-2009 Калибратор давления пневматический Метран-505 Воздух. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: +7 (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
