Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Установки для измерения геометрических параметров движущихся объектов |
«СканТрек» |
45564-10 |
МП АПМ 27 2010 |
МП АПМ 71-20 |
Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»), г. Сыктывкар |
ООО «Автопрогресс-М», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2023 г. № 1718
Лист № 1 Регистрационный № 45564-10 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерения геометрических параметров движущихся объектов «СканТрек»
Назначение средства измерений
Установки для измерения геометрических параметров движущихся объектов «СканТрек» (далее по тексту - установки) предназначены для автоматизированного измерения линейных размеров (ширины, высоты, длины), вычисления площади сечения и объёма движущихся объектов.
Описание средства измерений
Принцип действия установок основан на методах фотограмметрии и заключается в определении пространственных координат точек поверхности движущихся объектов. Процесс реализуется посредством измерения расстояния до всех определяемых точек с помощью оптических датчиков и видеокамер. Оптические датчики разворачивают луч в вертикальной плоскости и расположены таким образом, чтобы лучи охватывали весь контур движущегося объекта. Одновременно с этим предварительно откалиброванные по специальным тестам видеокамеры проводят съемку движущегося объекта с маркерными линиями, образованными лазерными лучами. Программное обеспечение установки проводит обработку видеокадров, совмещает их в пространстве, строит 3D изображение и, на основании заложенной математической модели, проводит измерение геометрических параметров (ширины, высоты, длины) объекта.
Измерения проводятся в условиях движения объекта, погруженного на автомашину или другое средство передвижения.
Установки имеют блочно-модульную структуру, условно разделенную на две части, регистрирующую и обрабатывающую. Регистрирующий модуль представляет собой две П- образные фермы, на одной из которых размещены оптические датчики, а на другой -видеокамеры и вспомогательное оборудование. Габариты ферм позволяют проезжать через их створ транспортному средству с грузом.
Получение геометрических параметров объекта по видеоряду (последовательности снимков поверхности) связано с процедурой калибровки видеокамер. Для решения задачи калибровки необходимо иметь опорные данные - координаты точек теста X, Y, Z, помещенного в область кадра. Координаты теста (расстояние между опорными точками теста может быть измерено) с помощью специального программного обеспечения (фотограмметрическая методика приведения компьютерной системы координат к метрической) приводятся в координаты этих же точек в системе координат снимка. С помощью такой калибровки видеокамер каждому пикселю (или группе пикселей) на изображении видеокадра можно задать координаты X, Y, Z.
Обработка зарегистрированных сигналов и управление процессом измерения осуществляется в помещении пункта контроля, где располагается обрабатывающий модуль.
В зависимости от решаемых задач установки могут комплектоваться различным количеством модулей.
Заводской номер установок в буквенно-числовом формате указывается методом гравировки на маркировочной наклейке, расположенной на вертикальной стойке.

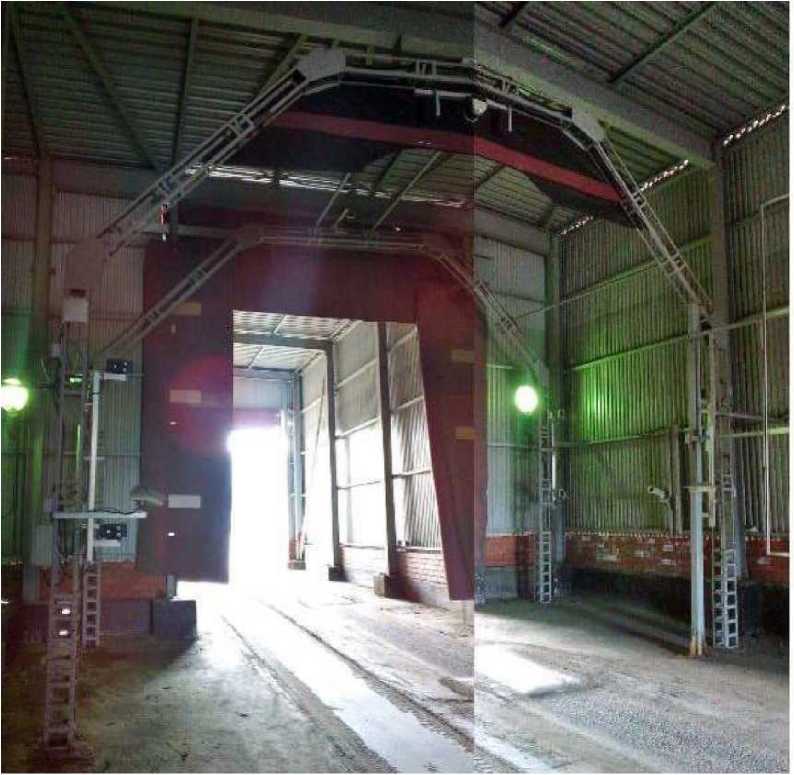

Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок «СканТрек»
В процессе эксплуатации установка не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам установок обеспечено конструкцией узлов.
Программное обеспечение
Для работы с установками используется метрологически значимое программное обеспечение (далее - ПО) «СканТрек», предназначенное для управления всеми функциями работы установок и обработки результатов измерений в процессе работы.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
СканТрек |
|
Идентификационное наименование ПО |
СканТрек |
|
Номер версии ПО, не ниже |
5.5 |
|
Цифровой идентификатор ПО |
87D0C2582FCB69DEC4EA83ACE4533A61 |
|
Алгоритм расчета цифрового идентификатора |
MD5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений геометрических параметров, мм: - Длина |
от 1000 до 8000 |
|
- Ширина |
от 1000 до 3000 |
|
- Высота |
от 1000 до 3000 |
|
Пределы допускаемой относительной погрешности измерений |
±2 |
|
геометрических параметров (длины, ширины, высоты), % |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость движения объекта при измерении, км/ч |
от 3 до 8 |
|
Напряжение питания, В |
220+22-зз |
|
Частота питающей сети, Гц |
50±1 |
|
Потребляемая мощность, не более, Вт |
2000 |
|
Масса, не более, кг |
2000 |
|
Диапазон рабочих температур, °C |
от -40 до +40 |
|
Относительная влажность воздуха (при + 30 °C), не более, % |
80 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установки для измерения геометрических параметров движущихся объектов* |
«СканТрек» |
1 шт. |
|
Программное обеспечение на электронном носителе |
«СканТрек» |
1 шт. |
|
Меры, имитирующие грузы |
- |
2 шт. |
|
Руководство по эксплуатации |
УИГПДО.976752.2020 РЭ |
1 экз. |
|
* - комплектация и количество модулей определяется согласно требованиям заказчика и характеристикам измеряемого объекта | ||
Сведения о методиках (методах) измерений
Методы выполнения измерений установками для измерения геометрических параметров движущихся объектов «СканТрек» приведены в документе УИГПДО.976752.2020 РЭ «Установка для измерения геометрических параметров движущихся объектов «СканТрек». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измерений
Технические условия ТУ 1985-867-09012401-2020 «Установка для измерения геометрических параметров движущихся объектов «СканТрек». Технические условия»;
Локальная поверочная схема для средств измерений длины.
Изготовитель
Общество с ограниченной ответственностью «Интерфейс»
(ООО «Интерфейс»)
ИНН 1101011868
Адрес: 167982, Республика Коми, г. Сыктывкар, ул. К.Маркса, д. 229, к. 128
Тел.: +7 (8212) 29-13-38, факс: +7 (8212) 20-17-71
E-mail: intface@mail.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.311195.
