Приложение А

Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне

Государственный первичный специальный эталон единицы поляризационной модовой дисперсии в оптическом волокне

Поляриметрический метод

АХ = 1260...1650 нм

Ат = 0,05...5,0 пс

S< 0,001+0,001 Ат пс 0 = 0,003...0,03 пс и_в = 0,001 пс         и_А = 0,001...0,018 пс

и_с = 0,002...0,019 пс   V = 0,004...0,038 пс

Интерферометрический метод

А1= 1260... 1650 нм

Ат = 5,0... 120,0 пс

S < 0,006+0,001 Ат пс 0 = 0,01...0,17 пс и_в = 0,003...0,026 пс и_А = 0,013...0,193 пс ц_с = 0,013...0,2 11С       и = 0,026...0,4 пс

Л I О 5 <5 ф X 7 О ю л о.

>Х X X ф о. ф

Г) X

л со h О Ч Ф £L О

Обозначения:

ПМД - поляризационная модовая дисперсия;

ДХ - спектральный диапазон;

Л - предел абсолютной допускаемой погрешности измерений ПМД;

Дт -значение ПМД;

Лт - среднее арифметическое значение ПМД результатов десяти или более измерений ПМД

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «01» февраля 2021 г. № 231

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОЛЯРИЗАЦИОННОЙ МОДОВОЙ

ДИСПЕРСИИ В ОПТИЧЕСКОМ ВОЛОКНЕ

2021 г.

• 1.1. Государственная поверочная схема для средств измерений (далее - СИ) поляризационной модовой дисперсии в оптическом волокне для волоконнооптических систем связи и передачи информации (далее - ВОСП) устанавливает назначение государственного первичного специального эталона (далее - ГПСЭ) единицы поляризационной модовой дисперсии Дт - пикосекунда (пс) в оптическом волокне, комплекс основных СИ, входящих в его состав, основные метрологические характеристики ГПСЭ и порядок передачи единицы от ГПСЭ с помощью рабочих эталонов СИ с указанием погрешностей и основных методов передачи единицы.

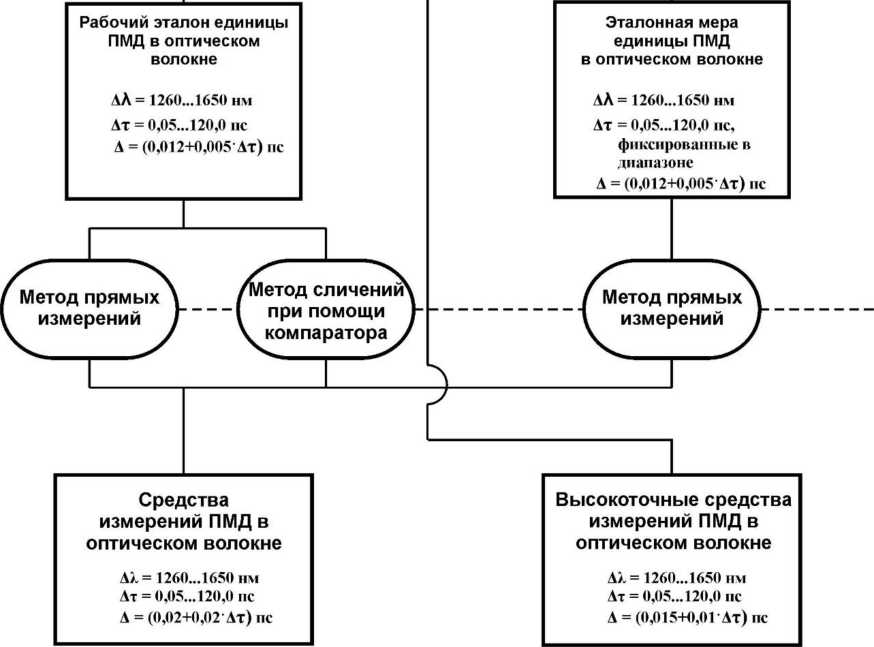

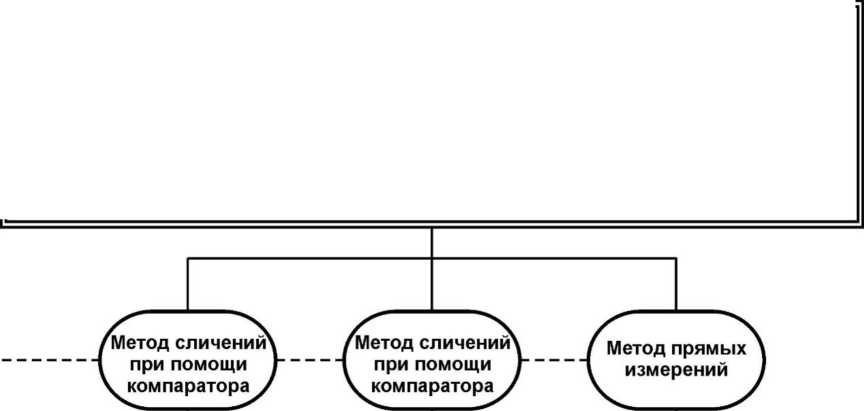

Графическая часть государственной поверочной схемы для СИ поляризационной модовой дисперсии в оптическом волокне для ВОСП приведена в приложении А.

• 2.1. ГПСЭ предназначен для хранения, воспроизведения и передачи единицы поляризационной модовой дисперсии рабочим эталонам единицы поляризационной модовой дисперсии, эталонным мерам единицы поляризационной модовой дисперсии, высокоточным средствам измерений поляризационной модовой дисперсии.

• 2.2. В состав ГПСЭ входят:

Эталонная аппаратура для воспроизведения единицы поляризационной модовой дисперсии на основе поляриметрического метода в составе:

лазер перестраиваемый;

блок контроллера состояния поляризации и поляриметра.

Эталонная аппаратура для воспроизведения единицы поляризационной модовой дисперсии на основе интерферометрического метода в составе:

блок широкополосных источников оптического излучения;

блок интерферометра и поляризационного смесителя.

Блок поляризационных элементов на основе оптического волокна с сохранением состояния поляризации.

Комплект поляризационных элементов на основе оптических кристаллов.

Устройство сопряжения поляризационных элементов на основе оптических кристаллов с эталонной аппаратурой для воспроизведения единицы поляризационной модовой дисперсии.

Примечание - Для обеспечения воспроизведения и передачи единицы поляризационной модовой дисперсии применяется эталонное средство измерений длины волны лазерного излучения, входящее в состав Государственного первичного специального эталона единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170.

• 2.3.  Диапазон значений поляризационной модовой дисперсии Дт, воспроизводимых ГПСЭ, составляет от 0,05 до 120,00 пс в спектральном диапазоне от 1260 до 1650 нм.

• 2.4. ГПСЭ обеспечивает воспроизведение единицы поляризационной модовой дисперсии Дт в оптическом волокне в диапазонах: для поляриметрического метода, пс: от 0,05 до 5,0;

для интерферометрического метода, пс: от 5,0 до 120,0.

ГПСЭ обеспечивает воспроизведение единицы поляризационной модовой дисперсии со средним квадратическим отклонением (СКО) среднего арифметического значения результатов измерений, не превышающим:

для поляриметрического метода, пс: 0,001 + 0,00ГДт, при десяти и более независимых измерениях, где Дт - среднее арифметическое значение поляризационной модовой дисперсии результатов измерений, пс;

для интерферометрического метода, пс: 0,006 + 0,00ГДт, при десяти и более независимых измерениях.

Доверительные границы (при доверительной вероятности 0,95) неисключенной систематической погрешности не превышают:

для поляриметрического метода, пс: ± 0,003 для Дт = 0,05 пс;

± 0,030 для Дт = 5,00 пс;

для интерферометрического метода, пс: ± 0,010 для Дт = 5,0 пс;

± 0,170 для Дт = 120,0 пс.

Стандартная неопределённость, оцененная по типу А:

для поляриметрического метода, пс: 0,001 для Дт = 0,05 пс;

0,018 для Дт = 5,00 пс;

для интерферометрического метода, пс: 0,013 для Дт = 5,0 пс;

0,193 для Дт = 120,0 пс.

Стандартная неопределённость, оцененная по типу В:

для поляриметрического метода, пс: 0,001;

для интерферометрического метода, пс: 0,003 для Дт = 5,0 пс;

0,026 для Дт = 120,0 пс.

• 2.5. Для обеспечения воспроизведения единицы поляризационной модовой дисперсии в оптическом волокне с указанной точностью следует соблюдать правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

• 2.6. ГПСЭ применяют для передачи единицы поляризационной модовой дисперсии в оптическом волокне рабочим эталонам, эталонным мерам и высокоточным СИ методом прямых измерений, либо сличением при помощи компаратора. В качестве компараторов применяют поляризационные элементы на основе оптических кристаллов и образцов оптического волокна с сохранением состояния поляризации. Для подключения к эталонной аппаратуре ГПСЭ, а также измерительной аппаратуре рабочих эталонов и высокоточных СИ поляризационных элементов на основе оптических кристаллов используют специальное устройство сопряжения из состава ГПСЭ.

• 3.1. В качестве рабочих эталонов единицы поляризационной модовой дисперсии в оптическом волокне используют эталонные СИ поляризационной модовой дисперсии в комплекте с набором поляризационных элементов и набор эталонных мер единицы поляризационной модовой дисперсии в оптическом волокне.

В качестве эталонных СИ поляризационной модовой дисперсии используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн или в спектральном диапазоне ДХ от 1260 до 1650 нм. Диапазон значений поляризационной модовой дисперсии Дт, воспроизводимых рабочими эталонами на основе эталонных СИ поляризационной модовой дисперсии, составляет от 0,05 до 120,0 пс. Пределы допускаемой абсолютной погрешности рабочих эталонов на основе эталонных измерителей поляризационной модовой дисперсии Д составляют ± (0,012 + 0,005 Дт) пс.

Рабочие эталоны единицы поляризационной модовой дисперсии в оптическом волокне применяют для поверки СИ методом прямых измерений или сличением при помощи компаратора.

• 3.2. В качестве эталонных мер поляризационной модовой дисперсии в оптическом волокне используют плоскопараллельные пластины на основе поляризационных элементов (оптических кристаллов) и образцы оптического волокна с сохранением состояния поляризации, имеющих фиксированные значения поляризационной модовой дисперсии Дт в требуемом диапазоне.

Пределы допускаемой абсолютной погрешности эталонных мер Д составляют ± (0,012 + 0,005^Дт) пс.

Эталонные меры поляризационной модовой дисперсии в оптическом волокне применяют для поверки СИ методом прямых измерений.

• 4.1. В качестве СИ поляризационной модовой дисперсии в оптическом волокне используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн или в спектральном диапазоне ДХ от 1260 до 1650 нм. Диапазон измерений поляризационной модовой дисперсии Дт составляет от 0,05 до 120,0 пс. Пределы допускаемой абсолютной погрешности Д составляют ± (0,02 + 0,02 •Дт) пс.

• 4.2. В качестве высокоточных СИ поляризационной модовой дисперсии используют анализаторы поляризационной модовой дисперсии в оптическом волокне на фиксированных длинах волн или в спектральном диапазоне ДХ от 1260 до 1650 нм. Диапазон измерений поляризационной модовой дисперсии Дт составляет от 0,05 до 120 пс. Пределы допускаемой абсолютной погрешности Д составляют ± (0,015 + 0,01 •Дт) пс.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 февраля 2022 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений поляризационной модовой дисперсии в оптическом волокне

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 16 декабря2020г. № 129-пр,приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений поляризационной модовой дисперсии в оптическом волокне (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы поляризационной модовой дисперсии в оптическом волокне (ГЭТ 185-2021), эталонов и средств измерений поляризационной модовой дисперсии в оптическом волокне и вводится в действие с 1 февраля 2022 г.;

эталоны, аттестованные на соответствие межгосударственному стандарту ГОСТ 8.607-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне» (далее - ГОСТ 8.607-2012) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

* эталоны, аттестованные на соответствие ГОСТ 8.607-2012, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.607-2012, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.607-2012 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИОФИ» обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации ГОСТ 8.607-2012 и направление соответствующего комплекта документов в Управление стандартизации.

• 4. ФГУП «ВНИИОФИ» направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель                                              А.П.Шалаев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27,12.2022
