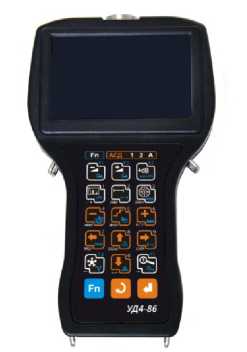

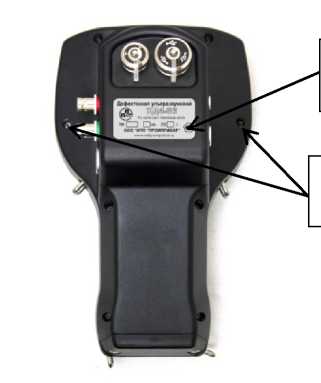

Идентификационные данные (признаки)

Значение

Значение

Идентификационное наименование ПО

UD4-86-B

UD4-86-T

Номер версии (идентификационный номер) ПО

B

T

Цифровой идентификатор ПО

-

-

Наименование характеристики

Значение

Частота ультразвуковых колебаний, МГц

0,4; 0,5; 1; 1,25; 2; 2,25; 2,5; 3,5; 4; 5;

7,5; 10; 15; 20

Частота повторения зондирующих импульсов (ЗИ), Гц

• - для прямоугольного ЗИ

• - для ударного ЗИ

от 15 до 2000 от 15 до 6000

Диапазон установки коэффициента усиления приемного тракта, дБ

от 0 до 110

Диапазон установки скорости распространения УЗК, м/с

от 1000 до 9999

Диапазон установки угла ввода УЗК, ...°

от 0 до 90

Диапазон установки порога АСД (высоты уровней измерительного строба) относительно стандартного уровня 50 % высоты экрана дефектоскопа, дБ

от -34 до +6

Диапазон установки линейной компенсированной отсечки, %

от 0 до 80

высоты экрана

Диапазон измерений глубины и координат залегания дефектов, мм

от 1 до 6000

Диапазон измерений толщины, мм

от 0,6 до 6000

Диапазон измерений эквивалентного диаметра дефекта, мм

от 1 до 20

Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта (толщины), не более, мм где Нх - измеренное значение глубины залегания дефекта (толщины), мм

±(0,1 + 0,005-Нх)

Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм

где X - измеренное значение координаты дефекта, мм

±(0,2 + 0,01-X)

Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ

где Nx - измеренное значение отношения амплитуды сигналов, дБ

±(0,2 + 0,03-Nx)

Пределы допускаемой относительной погрешности измерений эквивалентного диаметра дефекта, %

±15

Пределы допускаемой дополнительной погрешности измерений толщины со стороны шероховатой поверхности, вызванной шероховатостью поверхности Rz = 160 мкм (для ПЭП типа П112-2,5-12/2-Т-004) и Rz = 80 мкм (для ПЭП типа П112-5-10/2-Т-004 , П112-10-6/2-Т-004), мм

±0,2

Пределы допускаемой дополнительной погрешности измерений толщины, вызванной шероховатостью поверхности Rz = 320 мкм, со стороны противолежащей шероховатой поверхности, мм

±0,3

Пределы допускаемой дополнительной погрешности измерений толщины объектов с криволинейными поверхностями с радиусом кривизны 10 мм для преобразователей типа П112-10-6/2-Т-004 и радиусом кривизны 30 мм для преобразователей типа П112-5-10/2-Т-004 и П112-2,5-12/2-Т-004, мм

±0,1

Средний полный срок службы, лет, не менее

10

Параметры электрического питания:

- аккумуляторная батарея напряжением, В

от 9,6 до 12,5

Габаритные размеры электронного блока дефектоскопа, мм, не более

• - высота

• - толщина

• - ширина

241

112

134

Масса, кг, не более

0,95

Условия эксплуатации:

• -  температура окружающего воздуха, °С;

• -  относительная влажность окружающего воздуха (при температуре 25 °С), %

от -30 до +45;

80

№

Наименование и условное обозначение

Количество

Примечание

1

Электронный блок дефектоскопа с версией программного обеспечения «Базовая»

1 шт.

2

Версия программного обеспечения «Т олщиномер»

1 экз.

Поставляется по отдельному заказу потребителя

3

Пьезоэлектрический преобразователь (ПЭП) П111-2,5-К12-004

1 шт.

4

Пьезоэлектрический преобразователь (ПЭП) П121-2,5-45-М-004

1 шт.

5

Пьезоэлектрический преобразователь (ПЭП) типа П112-2,5-12/2-Т-004, П112-5-10/2-Т-004, П112-10-6/2-Т-004

_*

*При поставке версии программного обеспечения «Толщиномер», тип и количество -по заказу потребителя

6

Кабель соединительный (ПЭП/электронный блок)

2 шт.

При поставке ПЭП типа П112 кабель конструктивно может входить в ПЭП

7

Кабель соединительный (ПК/электронный блок)

1 шт.

8

Кабель синхронизации

1 шт.

Поставляется по отдельному заказу потребителя

9

Устройство зарядное

1 шт.

10

Карта памяти (USB)

1 шт.

Поставляется по отдельному заказу потребителя

11

Ремень наручный

1 шт.

12

Аккумуляторный блок питания

1 шт.

В составе дефектоскопа

13

Головные телефоны

1 шт.

Поставляются по отдельному заказу потребителя

14

Сумка для запасных частей и принадлежностей

1 шт.

15

Программное обеспечение для просмотра результатов контроля (версия «Базовая»)

1 экз.

16

Программное обеспечение для просмотра результатов контроля (версия «Толщиномер»)

1 экз.

При заказе версии программного обеспечения «Толщиномер»

17

Дефектоскоп ультразвуковой УД4-86. (версия «Базовая») Руководство по эксплуатации УД4-86.76005454.01.15 РЭ

1 экз.

18

Дефектоскоп ультразвуковой УД4-86. (версия «Толщиномер»). Руководство по эксплуатации УД4-86.76005454.01.15 РЭ

1 экз.

При заказе версии программного обеспечения «Толщиномер»

19

Паспорт дефектоскопа

1 экз.

20

Руководство пользователя программного обеспечения для просмотра результатов контроля (версия «Базовая»)

1 экз.

21

Руководство пользователя программного обеспечения для просмотра результатов контроля

(версия «Толщиномер»)

1 экз.

При заказе версии программного обеспечения «Толщиномер»

22

«Дефектоскоп ультразвуковой УД4-86. Методика поверки»

1 экз.

23

Руководство по эксплуатации устройства зарядного

1 экз.

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Дефектоскопы

ультразвуковые

УД4-86

64142-16

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»), г. Москва

107023, г. Москва, Измайловский вал, 30

105318, г. Москва, ул. Ткацкая,

д. 1, эт. 10, пом. XIX, ком. 48

Общество с ограниченной ответственностью «Научнопроизводственное предприятие «ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»), г. Москва
