ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» _____1___2024 г. № ____

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

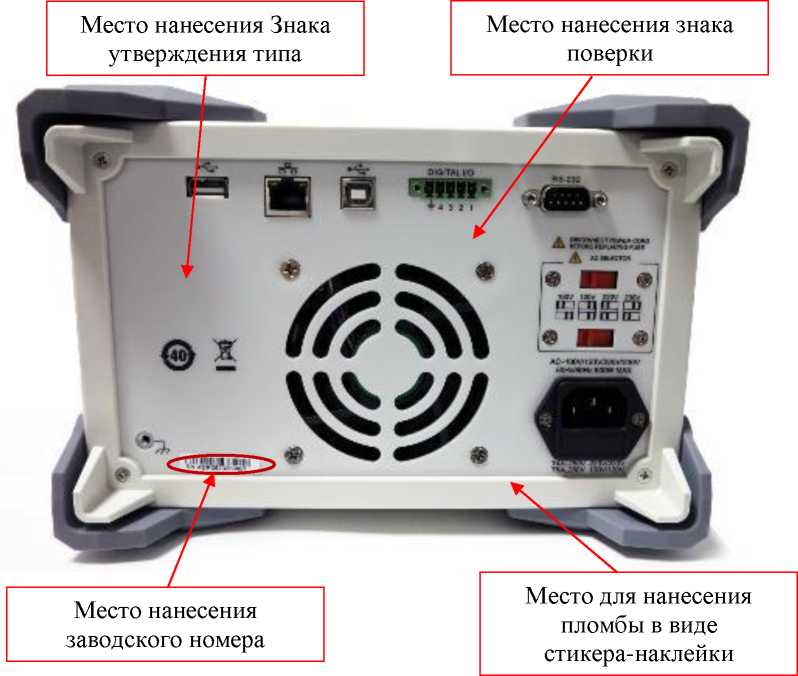

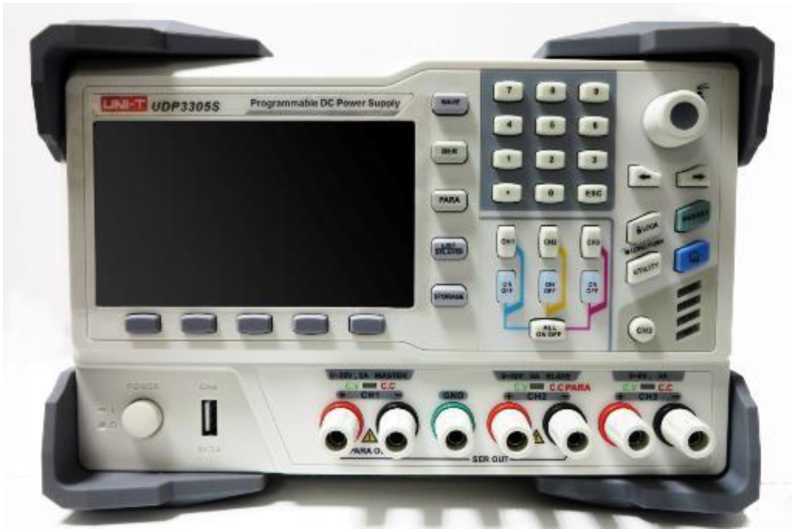

Источники питания постоянного тока про-граммируе-мые

UDP300 0S

С

94067-24

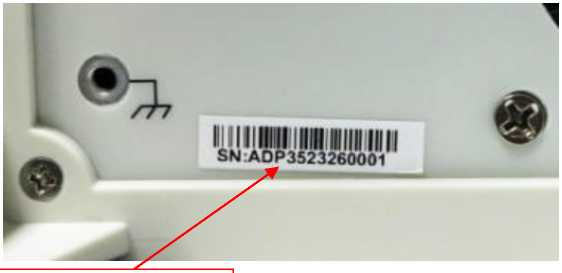

мод. UDP3305S: зав. № ADP3523260001; мод. UDP3305S-E: зав. № ADP3423340230

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

ОС

МП UDP3000S/ 2024 «ГСИ. Источники питания постоянного тока программируемые UDP3000S. Методика поверки»

1 год

Общество с ограниченной ответственностью «Н-Индустрия» (ООО «Н-Индустрия»), г. Санкт-Петербург

АО «АКТИ-Мастер», г. Москва

27.06.2024

1.

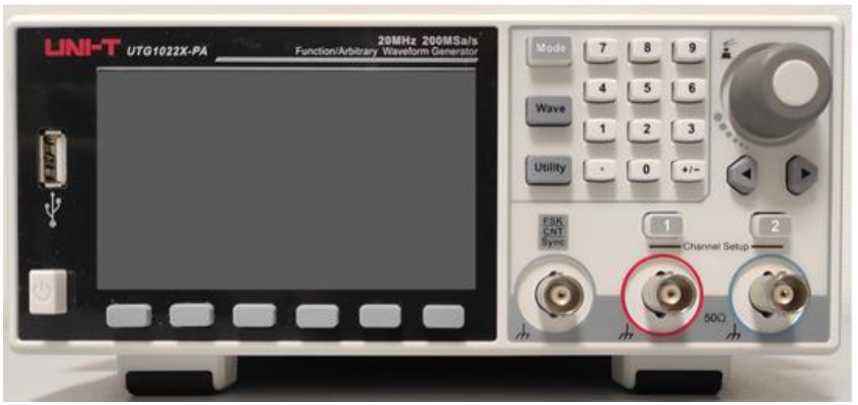

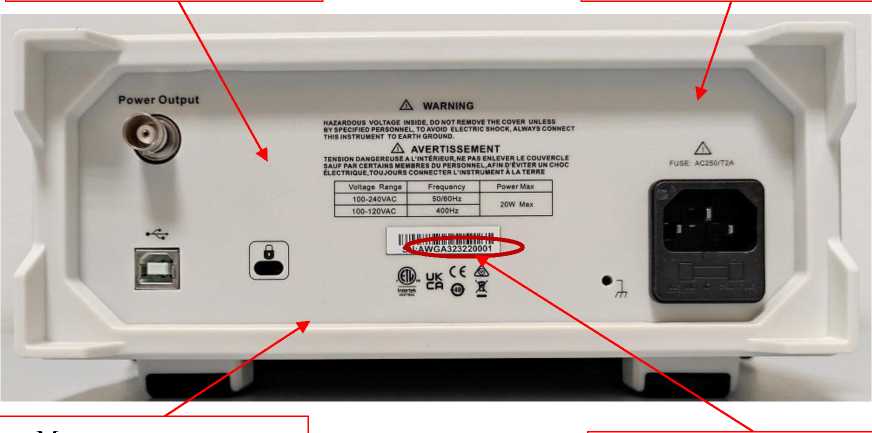

Генераторы сигналов произвольной формы

UNI-T UTG100 0X

С

94068-24

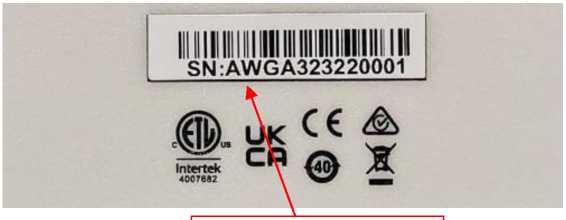

мод. UNI-T UTG1022X: зав. № AWGA123220001; мод. UNI-T UTG1022X-PA: зав. № AWGA323220001; мод. UNI-T UTG1042X: зав. № AWGA223230001

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

ОС

МП UTG1000X /2024 «ГСИ. Генераторы сигналов произвольной формы UNI-T UTG1000X

1 год

Общество с ограниченной ответственностью «Н-Индустрия» (ООО «Н-Индустрия»), г. Санкт-Петербург

АО «АКТИ-Мастер», г. Москва

04.06.2024

. Методика поверки»

3.

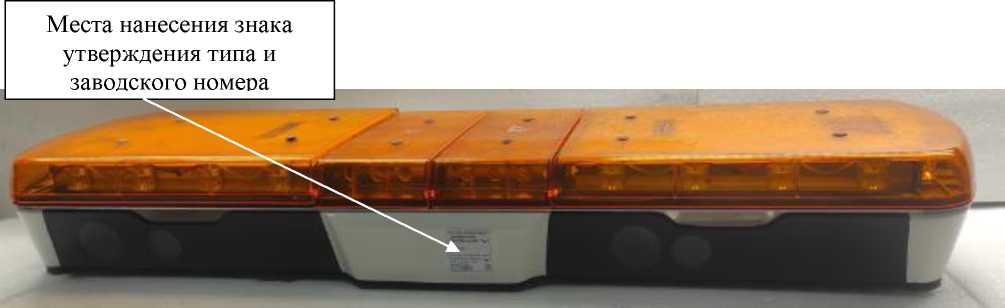

Комплексы измерительные с ви-деофиксаци-ей

«АвтоУраган-МС-Про»

С

94069-24

исп. «R» зав. № 2408003, исп. «R-V» зав. № 2408004, исп. «V-V» зав. № 2408005, исп. «X-2V» зав. № 2408006

Общество с ограниченной ответственностью «Реко-гна-Индастриал» (ООО «Реко-гна-Индастриал»), г. Москва

Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»), г. Москва

ОС

МП 651 24-039 «ГСИ. Комплексы измерительные с видеофиксацией «АвтоУра-ган-МС-Про». Методика по верки»

2 года

Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Реко-гна-Индастриал»), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

06.09.2024

4.

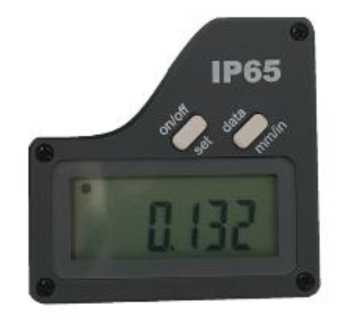

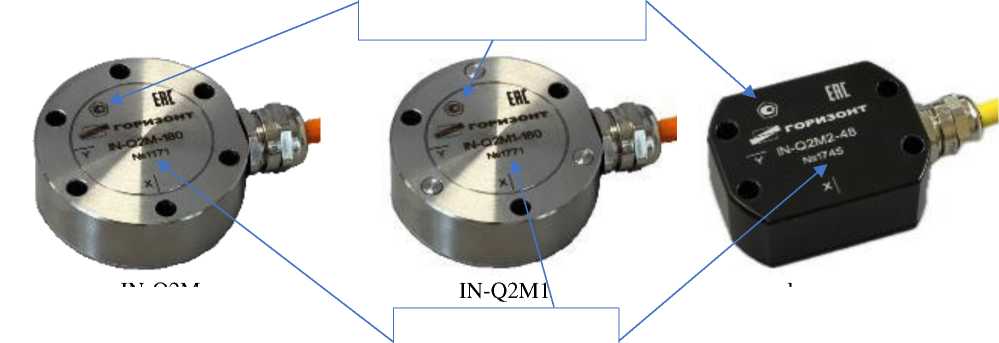

Измерители угла наклона двухкоординатные

IN-Q2M

С

94070-24

IN-Q2M2-12 зав. № 1746, IN-Q2M2-48 зав. № 1745, IN-Q2M1-180 зав. № 1771

Общество с ограниченной ответственностью «НТП «Горизонт-М» (ООО «НТП «Горизонт-М»), г. Москва

Общество с ограниченной ответственностью «НТП «Горизонт-М» (ООО «НТП «Горизонт-М»), г. Москва

ОС

МП-976/082024 «ГСИ. Измерители угла наклона двухкоординатные IN-Q2M. Методика поверки»

1 год

Общество с ограниченной ответственностью «НТП «Горизонт-М» (ООО «НТП «Горизонт-М»), г. Москва

ООО «ПРОММАШ ТЕСТ», г. Москва

17.07.2024

5.

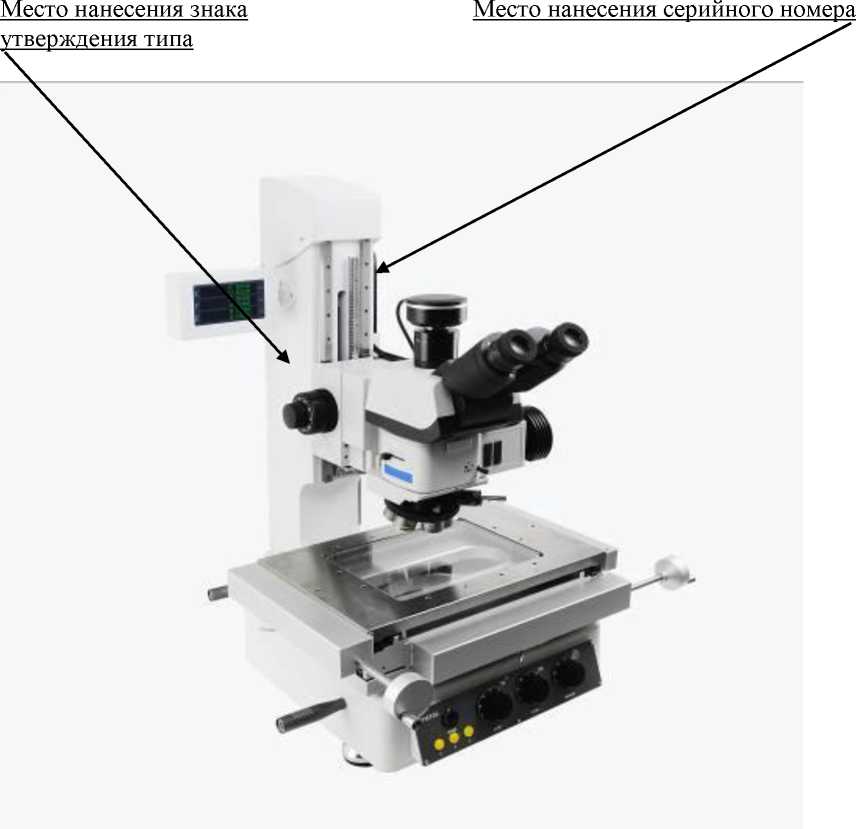

Микроскопы измерительные оптические

Oplenic

С

94071-24

мод. Oplenic STM700 сер. № OP24060021, мод. Oplenic STM800 сер. № OP2406003, мод. Oplenic STM900 сер. № OP2307598

Фирма Hangzhou Chroma Optronics Co., Ltd, Китай

Фирма Hangzhou Chroma Optronics Co., Ltd, Китай

ОС

МП ДИ 24 36-2024 «ГСИ. Микроскопы измерительные оптические Oplenic. Методика поверки»

1 год

Общество с ограниченной ответственностью «Альянс Оптических Систем» (ООО «АОС»), г. Москва

АО «НИЦПВ», г. Москва

25.09.2024

6.

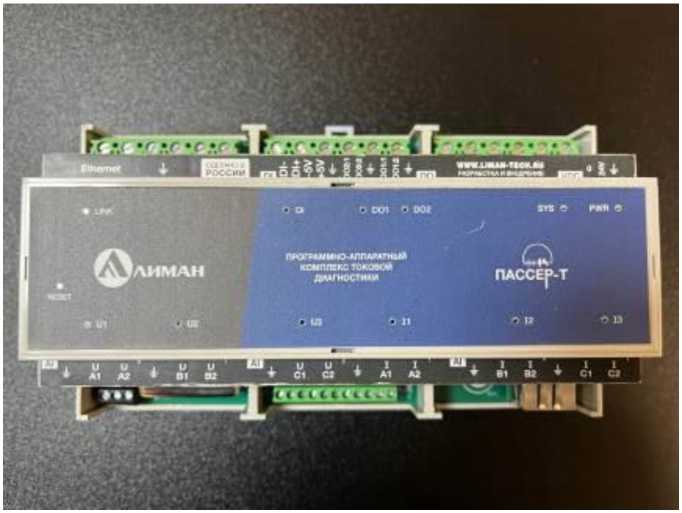

Устройства сбора данных

Пассер- Т

С

94072-24

PSSRT01-A000015

Общество с ограниченной ответственностью «Лиман-трейд» (ООО

Общество с ограниченной ответственностью «Лиман-трейд» (ООО

ОС

МП- НИЦЭ-035-24 «ГСИ. Устройства сбора дан-

2 года

Общество с ограниченной ответственностью «Лиман-трейд» (ООО

ООО «НИЦ «ЭНЕРГО», г. Москва

06.09.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94083-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический ЕП12,5-2000-1-2-Т

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический ЕП12,5-2000-1-2-Т (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 12,5 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар представляет собой горизонтально установленный стальной односекционный сосуд цилиндрической формы с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом аэрографии на маркировочную табличку резервуара (рисунок 1). Табличка крепится к горловине резервуара

Резервуар ЕП12,5-2000-1-2-Т с заводским номером 157.11.19 расположен по адресу: Республика Татарстан, Тукаевский муниципальный район, Малошильнинское сельское поселение.

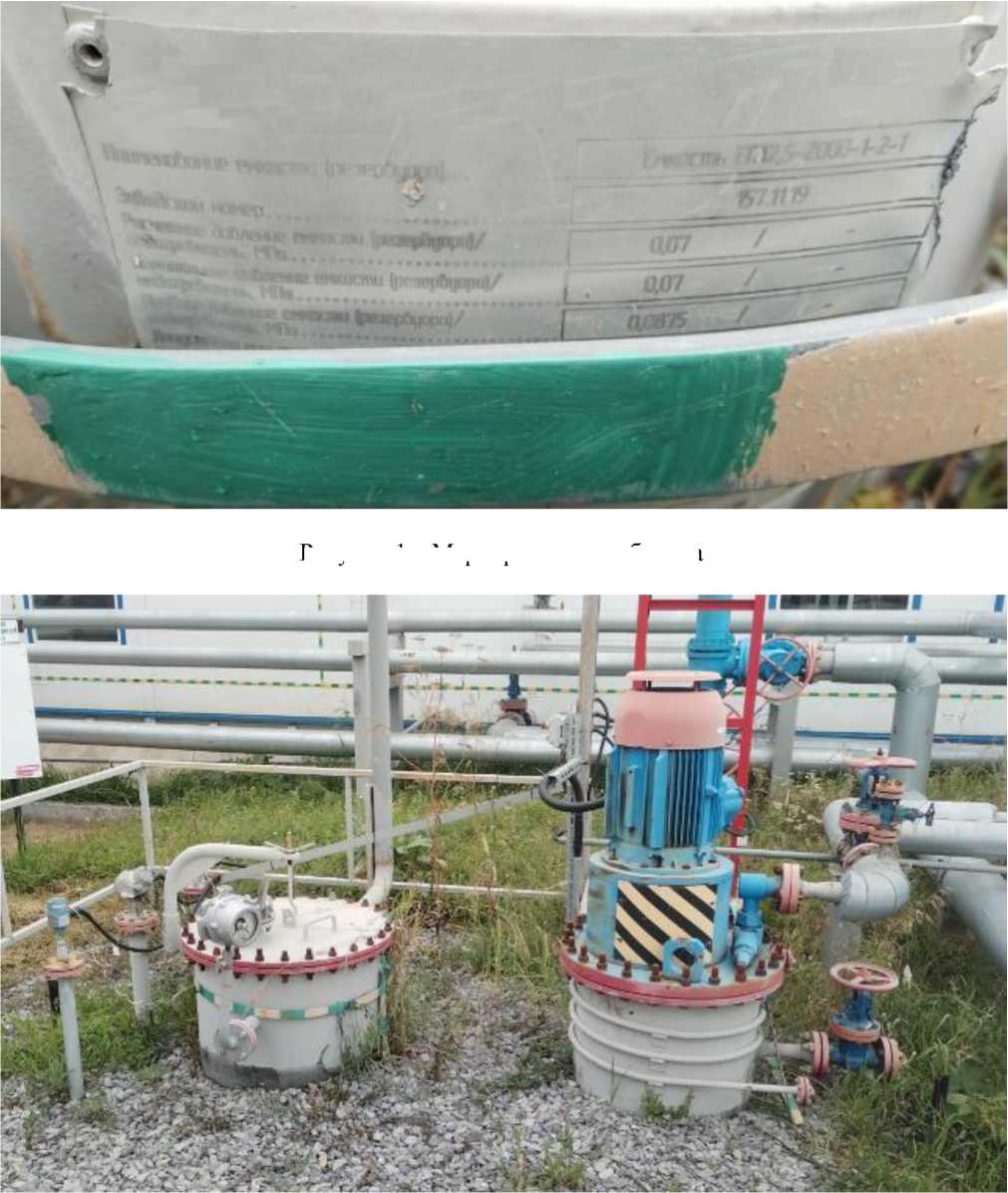

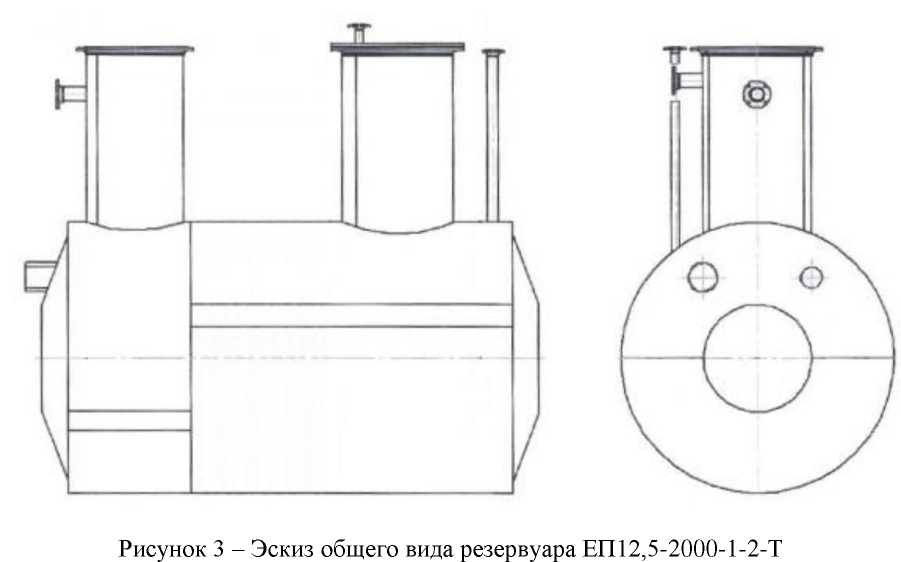

Эскиз общего вида резервуара приведен на рисунке 3. Фотография горловин и измерительного люка приведена на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование резервуара ЕП12,5-2000-1-2-Т не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	12,5
Пределы допускаемой относительной погрешности вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП12,5-2000-1-2-Т	1 шт.
Паспорт	-	1 шт.
Градуировочная таблица	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования

Приказ Росстандарта от 26 сентября 2022 г.

Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».

Правообладатель

Территориально-производственное предприятие «ТатРИТЭКнефть» с ограниченной ответственностью «Российская инновационная энергетическая компания» (ТПП «ТатРИТЭКнефть» ООО «РИТЭК»)

ИНН 6317130144

Юридический адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120а Телефон: +7 (84345) 2-45-00

E-mail: fax@tatritek.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94082-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО «Уральская сталь»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Уральская сталь» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) АО «Уральская сталь», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) УСВ-3 и программное обеспечение (далее - ПО) ПК «Энергосфера».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). В состав АИИС КУЭ входит два УСВ, одно из которых - основное, второе - резервное. При этом допускается, что в работе находится только один УСВ, а второй включается в случае выхода из строя основного УСВ.

УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1. Часы счетчиков синхронизируются от часов сервера БД при каждом сеансе опроса, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 001.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера» в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм    вычисления    цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСВ		Границы основной погрешности, (5), %	Границы погрешности в рабочих условиях, (5), %
1	2	3	4	5	6	7	8	9
13	ПС 110 кВ ГПП-1 Уралсталь, ОРУ-110 кВ, яч.3, ввод-1 110 кВ	ТВИ-110 Кл. т. 0,2S Ктт 300/1 Рег. № 30559-05	НАМИ-110 УХЛ1 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 24218-13	ТЕ3000.09 Кл. т. 0,5S/1,0 Рег. № 77036-19	УСВ-3 Рег. № 84823-22	активная реактивная	±1,0 ±2,1	±2,4 ±4,2
14	ПС 110 кВ ГПП-1 Уралсталь, ОРУ-110 кВ, яч.1, ввод-2 110 кВ	ТВИ-110 Кл. т. 0,2S Ктт 300/1 Рег. № 30559-05; ТВИ-110 Кл. т. 0,2S Ктт 300/1 Рег. № 30559-11	НАМИ-110 УХЛ1 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 24218-08	ТЕ3000.09 Кл. т. 0,5S/1,0 Рег. № 77036-19		активная реактивная	±1,0 ±2,1	±2,4 ±4,2
15	ПС 110 кВ ГПП-2, ОРУ-110 кВ, 1 СШ 110 кВ, яч.4, ввод-1 110 кВ	ТОГФ Кл. т. 0,2S Ктт 600/5 Рег. № 82676-21	НАМИ-110 УХЛ1 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 24218-13	ТЕ3000.01 Кл. т. 0,5S/1,0 Рег. № 77036-19		активная реактивная	±1,0 ±2,1	±2,4 ±4,2

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), (A), с__

Примечания

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для cos ф = 0,8 инд 1=0,02(0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 13 - 62, 65 - 77, 84, 85 от 0 °C до +40 °C.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УСВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
Количество ИК	65
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	140000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не	180000
более	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут., не менее	113
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТВИ-110	10
Трансформатор тока	ТВИ-110	5
Трансформатор тока	ТОГФ	3
Трансформатор тока	ТФЗМ 110Б-1У-У1	6
Трансформатор тока	TG	3
Трансформатор тока	TG	3
Трансформатор тока	ТФЗМ 110	6
Трансформатор тока	ТОЛ-35	6
Трансформатор тока	ТПЛ-10	36
Трансформатор тока	ТЛО-10	6
Трансформатор тока	ТПОЛ 10	2
Трансформатор тока	ТПОЛ	6
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	ТОЛ 10-1	2
Трансформатор тока	ТОЛ-10-I	2
Трансформатор тока	ТПЛ-10-М	6
Трансформатор тока	ТОП	15
Трансформатор тока	ТШП	9

таблицы 4

1	2	3
Трансформатор тока	ТОЛ-СЭЩ-35-IV	6
Трансформатор тока	ТПОФ	4
Трансформатор тока	ТОЛК	4
Трансформатор тока	ТВ	3
Трансформатор напряжения	НАМИ-110 УХЛ1	12
Трансформатор напряжения	НАМИ-110 УХЛ1	15
Трансформатор напряжения	НКФ110-83У1	3
Трансформатор напряжения	НАМИ-35 УХЛ1	1
Трансформатор напряжения	ЗНОМ-35-65	6
Трансформатор напряжения	НТМИ-10	5
Трансформатор напряжения	НТМИ-10-66	5
Трансформатор напряжения	ЗНОЛП	3
Трансформатор напряжения	ЗНОЛ.06	3
Трансформатор напряжения	НТМИ-6-66	2
Трансформатор напряжения	ЗНОМ-35-65	3
Трансформатор напряжения	НАМИ-10-95УХЛ2	2
Трансформатор напряжения	НАМИТ-10	1
Трансформатор напряжения	НТМИ-6	1
Трансформатор напряжения	НАМИ-35 УХЛ1	1
Счётчик электрической энергии многофункциональный	ТЕ3000.09	8
Счётчик электрической энергии многофункциональный	ТЕ3000.01	42
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.06Т.21.00.12	6
Счётчик электрической энергии многофункциональный	ТЕ3000.05	8
Счётчик электрической энергии многофункциональный	ТЕ1000.03.00.00	1
Устройство синхронизации времени	УСВ-3	2
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	ЕГ.01.152-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной   информационно-измерительной

коммерческого учета электроэнергии (АИИС КУЭ) АО «Уральская сталь», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству изммерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Уральская сталь» (АО «Уральская сталь»)

ИНН 5607019523

Юридический адрес: 462353, Оренбургская обл., г. Новотроицк, ул. Заводская, д. 1 Телефон: +7 (3537) 66-21-53

Факс: +7 (3537) 66-27-89

E-mail: info@uralsteel.com

Web-сайт: www.uralsteel.com

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант» (ООО «ЕЭС-Гарант») ИНН 5024173259

Адрес: 143421, Московская обл., г.о. Красногорск, тер. Автодорога Балтия, км 26-й, д. 5, стр. 3, оф. 4012

Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

E-mail: info@ies-garant.ru

Web-сайт: www.ies-garant.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94067-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока программируемые UDP3000S

Назначение средства измерений

Источники питания постоянного тока программируемые UDP3000S (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание средства измерений

Источники питания постоянного тока программируемые UDP3000S представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока. Модификации источников UDP3305S и UDP3305S-E отличаются погрешностью воспроизведения значения напряжения.

Источники имеют режимы стабилизации напряжения, тока и воспроизведения программируемых функций. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют осуществлять последовательное и параллельное включение выходов. Напряжение, сила тока и мощность на выходе источника измеряются и отображаются на дисплее в цифровой форме и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения. В источниках реализована функция задержки включения/выключения и установки циклов переключения режимов.

Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. В конструкции источников имеется контроллер, встроенная программа которого позволяет их автономное использование или управление от персонального компьютера (ПК). Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.

На передней панели расположены дисплей, кнопки (в том числе кнопки переключения пределов/каналов источников) и поворотный переключатель управления, клеммы выхода и заземления. Канал 4 (USB) на лицевой панели - сервисный, выходные параметры 5 В, 2 А не нормируются. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов USB, LAN, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.

Питание источников осуществляется от сети переменного тока.

Обозначение модификации источника наносится на лицевую панель источников методом шелкографии и указано на рисунке 1, места на задней панели для нанесения знака утверждения типа и знака поверки на самоклеящихся этикетках, а также схема пломбирования указаны на рисунке 2. На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате представлен на рисунке 3.

Рисунок 1 - Передняя панель источников UDP3000

Рисунок 2 - Задняя панель источников UDP3000S

с этикеткой

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	UDP Firmware
Номер версии (идентификационный номер) UDP3305S	не ниже V1.07
Номер версии (идентификационный номер) UDP3305S-Е	не ниже V1.10

Метрологические и технические характеристики

Метрологические и технические характеристики источников представлены в таблицах 1 и 2.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификаций
1	2	3
Канал	1, 2	3
Напряжение, В	от 0 до 32	от 0 до 6
Сила тока, А	от 0 до 5	от 0 до 3
Пределы допускаемых погрешностей установки выходных параметров
Напряжение, В
- UDP3305S	±(0,0003^U+0,010)
- UDP3305S-E	±(0,003 •U+0,020)
Сила тока, А	±(O,0O2^I + 0,005)
Пределы допускаемой погрешности установки выходного напряжения при изменении
нагрузки
Напряжение, В	±(0,0001 •U+0,002)
Пульсации и шумы (в диапазоне частот от 5 Гц до 1 МГ ц)
Допускаемое напряжение (скз), В	до 0,002

Продолжение таблицы2

__________________________1 Примечания:

U - напряжение постоянного тока на выходе источника, В;

I - сила постоянного тока на выходе источника, А; скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питающей сети, В	от 90 до 253
Номинальные значения частоты питающей сети, Гц	от 49,6 до 50,4
Габаритные размеры, ширина^глубина^высота, мм, не более	240x355x170
Масса, кг, не более - UDP3305S - UDP3305S-E	10,6 10,4
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа	от +15 до +35 от 30 до 80 от 84 до 106

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок безотказной эксплуатации, лет	3

Знак утверждения типа

наносится на заднюю панель корпуса источника в виде самоклеящейся этикетки и на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность средства измерений

комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт/экз.
Источник питания постоянного тока программируемые	UDP3000S	1
Предохранитель запасной (в корпусе колодки предохранителя)	-	1
Клемма-переходник к разъему DIGITAL I/O	-	1
Кабель сетевой	-	1
Кабель USB	-	1
Руководство по эксплуатации	-	1
Опции и принадлежности	-	по заказу

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в главе 4 «Операции на передней панели» «Руководства по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

«Источники питания постоянного тока программируемые UDP3000S», стандарт предприятия, UNITMKT-TMI-SCAL-2205-029.

Правообладатель

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China Сайт: www.uni-trend.com

Телефон: +86 400 876 7822

Изготовитель

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China Сайт: www.uni-trend.com

Телефон: +86 400 876 7822

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312

Телефон (факс): +7(495) 926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311824.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94068-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов произвольной формы UNI-T UTG1000X

Назначение средства измерений

Генераторы сигналов серии UNI-T UTG1000X (далее - генераторы) предназначены для воспроизведения периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Описание средства измерений

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза частоты для генерации. Данная технология позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений.

Управление генераторами осуществляется вручную с лицевой панели или дистанционно по интерфейсу USB.

Серия генераторов UNI-T UTG1000X включает в себя четыре модификации UTG1022X, UTG1022X-PA, UTG1042X, UTG1042X-PA, отличающихся верхней границей частотного диапазона и наличием в составе модификаций UTG1022X-PA, UTG1042X-PA встроенного усилителя мощности с дополнительным выходом (Power Output) на задней панели.

Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Генераторы снабжены поворотной ручкой для переноски. В конструкции генераторов имеется контроллер, встроенная программа которого позволяет их автономное использование или управление от персонального компьютера (ПК).

Обозначение модификации генератора наносится на переднюю панель в цифробуквенном формате, представлено на рисунке 1. Уникальный заводской номер в цифробуквенном формате из тринадцати знаков на самоклеящейся этикетке помещен на задней панели, представлено на рисунке 3.

Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	UTG Firmware
Номер версии (идентификационный номер)	не ниже V3.14

Метрологические и технические характеристики

Метрологические и технические характеристики генераторов представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификаций
	UTG1022X, UTG1022X-PA	UTG1042X, UTG1042X-PA
1	2	3
Максимальная частота для основных форм сигналов, МГ ц, не менее	20	40
- синусоидальный	10	20
- прямоугольный	10	20
- импульсный	0,4	1
- треугольный (пилообразный)	40	40
- шумоподобный - произвольной формы	5	10
Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот:
- до 20 МГ ц включ.	±0,3	±0,3
- свыше 20 до 40 МГц включ.	-	±0,5
Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот:
- до 1 МГ ц включ.	-60	-60
- свыше 1 до 10 МГц включ.	-55	-55
- свыше 10 до 40 МГц включ.	-50	-50
Диапазон установки постоянного напряжения смещения исМ, В, в диапазонах частот: на нагрузку 50 Ом:
- до 20 МГц включ.	от -5,000 до +5,000
- свыше 20 до 40 МГц включ.	от -2,500 до +2,500
на высокоомную нагрузку:
- до 20 МГц включ.	от -9,999 до +9,999
- свыше 20 до 40 МГц включ.	от -4,999 до +4,999

таблицы 2

1	2                  3
Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более	0,2
Длительность фронта/среза сигнала прямоугольной формы при уровне выходного напряжения 1 В (значение от пика до пика) на нагрузку 50 Ом, нс, не более	16,0
Минимальная частота сигнала, мкГц, не более	1
Разрешение по частоте, мкГц	1
Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки, %	±3,О^1О-3
Относительный годовой дрейф частоты, %	±5,0^10-3
Разрешение по напряжению (значение от пика до пика), мВ	1
Пределы допускаемой абсолютной погрешности установки напряжения на нагрузку 50 Ом и высокоомную нагрузку, В - амплитуда (значение от пика до пика) Um синусоидального сигнала частотой 1 кГц3) - постоянное напряжение смещения Ucm	0,01-Um+0,002 ±(0,01 • |Ucm |+0,02^Um+0,002)
Примечания: 1) Относительно амплитуды напряжения 632 мВ (значение от пика до пика) на частоте 1 кГц на нагрузку 50 Ом; 2) При амплитуде напряжения 632 мВ (значение от пика до пика) на нагрузку 50 Ом, типовые справочные значения; 3) При постоянном напряжении смещения Ucm = 0 В, для Um более 10 мВ (значение от пика до пика).

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Тип выходного высокочастотного соединителя	BNC(f)
Сопротивление нагрузки (по выбору)	от 1 до 999 Ом; высокоомная
Число каналов	2
Частота дискретизации, МГц	2ОО
Разрядность цифроаналогового преобразователя, бит	16
Напряжение питающей сети, В	от 2О7 до 253
Номинальные значения частоты питающей сети, Гц	от 49,6 до 5О,4
Потребляемая мощность, Вт, не более	2О
Габаритные размеры, ширинахглубинахвысота, мм, не более	215x316x103
Масса, кг, не более	2,2
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа	от +18 до +28 от 30 до 80 от 84 до 106

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок безотказной эксплуатации, лет	2

Знак утверждения типа

наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства пользователя типографским способом.

Комплектность средства измерений

комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт/экз.
Генератор сигналов произвольной формы	UNI-T UTG1000X	1
Кабель сетевой	-	1
Кабель USB	-	1
Руководство по эксплуатации	-	1
Компакт-диск с ПО	-	1
Кабель BNC(m-m)	-	1
Кабель BNC(m) - зажимы типа «крокодил»	-	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в разделе 3 «Быстрый старт» «Руководства по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Стандарт предприятия «Генераторы сигналов произвольной формы UNI-T UTG1000X».

Правообладатель

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China

Web-сайт: www.uni-trend.com

Телефон: +86 400 876 7822

Изготовитель

Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай

Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China

Web-сайт: www.uni-trend.com

Телефон: +86 400 876 7822

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7(495) 926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311824.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94069-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «АвтоУраган-МС-Про»

Назначение средства измерений

Комплексы измерительные с видеофиксацией   «АвтоУраган-МС-Про»

(далее - комплексы) предназначены для измерения в автоматическом режиме в неподвижном состоянии или в движении скорости движения транспортных средств (ТС) радиолокационным методом и/или по видеокадрам, для измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане, и автоматической фотовидеофиксации ТС.

осуществляется осуществляется

по видеокадрам основан на измерениях расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено, как при передвижном (работа комплексов осуществляется в неподвижном состоянии), так и при мобильном (работа комплексов осуществляется в движении, с учетом собственной скорости) варианте размещения.

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами. Результат определения координат комплексов выдается в протоколе NMEA.

Комплексы конструктивно состоят из видеомодуля, выполненного в едином пыле-влагозащищенном корпусе, и оборудования для подачи специальных световых и звуковых сигналов (далее - ОССЗС) красно-синего или оранжевого цвета. В корпусе видеомодуля расположены: шесть видеокамер, совмещенные с системой инфракрасной подсветки, приемник ГЛОНАСС/GPS, радиолокационный модуль (в зависимости от исполнения), система очистки стекол видеомодуля (для фронтальных камер), промышленный компьютер.

Комплексы выпускаются в четырех исполнениях, отличающихся комбинацией методов измерения скорости движения ТС.

Таблица 1 - Методы измерения скорости ТС, применяемые в зависимости от исполнения комплекса

Исполнение	«R»	«R-V»	«V-V»	«X-2V»
Функционал
Измерение скорости радиолокационным модулем, совмещенным с фронтальной камерой	+	+	-	■
Измерение скорости по видеокадрам фронтальной камерой	-	-	+	-
Измерение скорости по видеокадрам тыльной левой камерой	-	+	+	+
Измерение скорости по видеокадрам тыльной правой камерой	-	-	-	+

Комплексы работают в автоматическом режиме без участия человека. Функционально комплексы применяются для распознавания ГРЗ ТС и фиксации нарушений правил дорожного движения (далее - ПДД) и нарушений в сфере благоустройства, связанных с размещением ТС, определенных в разделе 1.3.13 ТУ 4278-039-95195549-2024, в том числе, но не ограничиваясь:

• - превышения установленной скорости движения транспортного средства,

• - остановки на железнодорожном переезде,

• - стоянки на железнодорожном переезде,

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств,

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых автотранспортных средств,

• - движение транспортных средств по полосе для маршрутных транспортных средств в нарушение ПДД,

• - остановки транспортных средств на полосе для маршрутных транспортных средств в нарушение ПДД,

• - нарушение правил остановки или стоянки транспортных средств,

• - остановки или стоянки на местах, отведенных для ТС инвалидов,

• - остановки или стоянки транспортных средств на пешеходном переходе и ближе 5 метров перед ним,

• - нарушение правил остановки или стоянки транспортных средств на тротуаре,

• - остановки или стоянки транспортных средств в местах остановки маршрутных транспортных средств или стоянки легковых такси либо ближе 15 метров от мест остановки маршрутных транспортных средств или стоянки легковых такси,

• - остановки или стоянки транспортных средств на трамвайных путях либо остановки транспортных средств далее первого ряда от края проезжей части,

• - остановки на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях,

• - нарушение правил остановки или стоянки транспортных средств на проезжей части, повлекшее создание препятствий для движения других транспортных средств,

• - нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств,

• - нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием транспортного средства,

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги,

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления,

• - проезд под запрещающий знак,

• - движение во встречном направлении по дороге с односторонним движением,

• - движение задним ходом по автомагистрали,

• - движение на грузовом автомобиле с разрешенной максимальной массой более 3,5 тонн по автомагистрали далее второй полосы,

• - движение по велосипедным или пешеходным дорожкам либо тротуарам,

• - движение по обочинам,

• - нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках),

• - нарушения правил пользования внешними световыми приборами,

• - нарушение правил применения ремней безопасности,

• - нарушения требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики, информации, полученной по запросам к внешним базам данных.

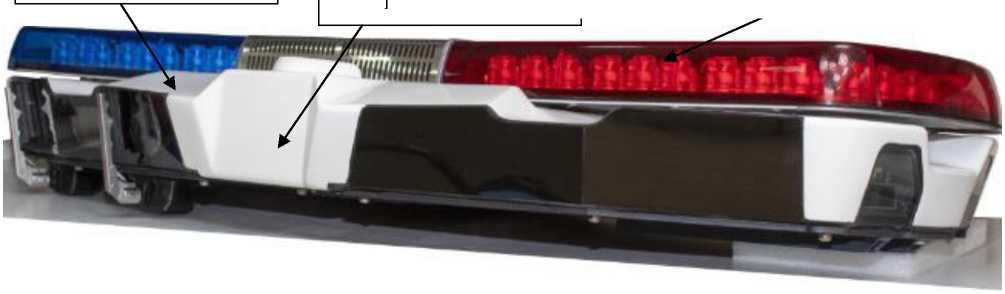

Общий вид комплексов, схема пломбировки представлены на рисунках

Места для установки пломбы

Рисунок 3 - Схема пломбировки от несанкционированного доступа на нижней поверхности видеомодуля

Маркировка наносится на этикетку, которая располагается на тыльной стороне видеомодуля. Пример маркировки комплексов и обозначение места нанесения знака утверждения типа представлены на рисунке 4.

Комплекс измерительный с видеофиксацией "АвтоУраган-МС-Про”

Исполнение:"R-V" ООО «Реюогна-Индастриал», Россия

Т¥427в"039-95195549-3014 ОС от 10 до 30 В, 1Рбе Изготовлен: 2024 г,          11Л|

Зав. № 2408003      шИ

ч.

Рисунок 4 - Пример маркировки комплексов и обозначение места нанесения знака утверждения типа

Заводской номер наносится на этикетку типографским способом. Формат заводского номера цифровой.

На корпус СИ знак поверки не наносится.

Программное обеспечение

Специальное программное обеспечение «АвтоУраган®» (далее - ПО), используемое на комплексах, может работать как под управлением ОС «Windows» так и ОС семейства «Linux», и предназначено для управления процессом измерений, обработки полученных данных, хранения и передачи информации, распознавания и определения государственной принадлежности ГРЗ ТС, подсчета количества ТС и определения их типов, контроля интенсивности движения, распознавания марки, модели и цвета ТС, выявления транзитного транспорта по ГРЗ.

ПО разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО состоит из четырех специальных программных модулей:

• - модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU) (доступен для всех исполнений);

• - модуль «Измерение скорости по радару» обеспечивает измерения скорости движения радиолокационным методом (доступен для исполнений «R», «R-V»);

• - модуль «Измерение значений координат» обеспечивает определение значений текущих координат места расположения комплексов в плане (доступен для всех исполнений);

• - модуль «Измерение скорости по видеокадрам» обеспечивает измерения скорости движения ТС по видеокадрам (доступен для исполнений «R-V», «V-V», «X-2V»).

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Модуль «Измерение значений текущего времени»	Модуль «Измерение скорости по радару»	Модуль «Измерение значений координат»	Модуль «Измерение скорости по видеокадрам»
Номер          версии (идентификационный номер) ПО	не ниже 1.5	не ниже 1.1	не ниже 1.2	не ниже 4.3
Цифровой идентификатор ПО	-	-	-	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс	±1
Диапазон измерений скорости движения ТС, км/ч: - радиолокационным методом (для исполнений «R», «R-V») - методом по видеокадрам (для исполнений «R-V», «V-V», «X-2V»)	от 0 до 350 от 0 до 350

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерения скорости движения ТС, км/ч: - радиолокационным методом (для исполнений «R», «R-V») - методом по видеокадрам (для исполнений «R-V», «V-V», «Х-2У»)	±1 ±2
Границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения координат комплексов в плане в диапазоне скоростей от 0 до 150 км/ч*, м	±3
* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

Таблица 4 - Основные технические

Наименование характеристики	Значение
Напряжение питания комплексов источника постоянного тока, В	от 10 до 30
Габаритные размеры комплексов (видеомодуль с установленным ОССЗС), мм, не более: - длина - ширина - высота	1060 460 180
Масса комплексов (видеомодуль с установленным ОССЗС), кг, не более	25
Рабочие условия эксплуатации комплексов: - температура окружающего воздуха: - атмосферное давление, кПа - относительная влажность при температуре окружающего воздуха +25 °С, %	от -40 до +50 от 60 до 106,7 до 98

Знак утверждения типа

наносится на этикетку, которая у комплексов располагается на тыльной стороне видеомодуля, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплексы измерительные с видеофиксацией «АвтоУраган-МС-Про»	РСАВ.402100.039	1 шт.*
Руководство по эксплуатации	РСАВ.402100.039 РЭ	1 экз.
Формуляр	РСАВ.402100.039 ФО	1 экз.
Методика поверки		1 экз.
* - состав комплексов зависит от заказа

Сведения о методиках (методах) измерений

изложены в разделе 1, глава «Принципы и методы измерений» документа РСАВ.402100.039 РЭ «Комплекс измерительный с видеофиксацией «АвтоУраган-МС-Про». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.1.1, 12.1.2. 12.42.1, 12.42.2);

Комплекс измерительный с видеофиксацией «АвтоУраган-МС-Про». Технические условия ТУ 4278-039-95195549-2024.

Правообладатель

Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»)

ИНН 7709677268

Юридический адрес: 109004, г. Москва, Тетеринский пер., д. 16, э. 1, пом. IV, к. 3, оф. 2

Изготовитель

Общество с ограниченной ответственностью «Рекогна - Индастриал» (ООО «Рекогна - Индастриал»)

ИНН 7718285556

Адрес места осуществления деятельности: 107023, г. Москва, ул. Электрозаводская, д. 24

Юридический адрес: 117342, г. Москва, вн.тер.г. муниципальный округ Коньково, ул. Бутлерова, д. 17, помещ. 223/1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико - технических и радиотехнических измерений»

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Общий вид измерителей представлен на рисунке 1.

вид измерителей угла наклона двухкоординатных места нанесения заводского номера

Пломбирование измерителей не предусмотрено.

Нанесение знака поверки на средство измерение не предусмотрено.

Заводской номер состоит из цифрового обозначения и указывается на корпусе измерителя методом лазерной гравировки.

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей встроенное и устанавливается при изготовлении измерителя.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО
Номер версии (идентификационный номер) ПО, не ниже	1.0
Цифровой идентификатор ПО	—

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений угла наклона, для модификаций: - IN-Q2Mх-6	от -6° до 6°
- IN-Q2Mх-12	от -12° до 12°
- IN-Q2Mх-24	от -24° до 24°
- IN-Q2Mх-48	от -48° до 48°
- IN-Q2Mх-60	от -60° до 60°
- IN-Q2Mx-75	от -75° до 75°
- IN-Q2Mx-90	от -90° до 90°
- IN-Q2MX-180	от -180° до 180°
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений угла наклона1), %, для модификаций: - IN-Q2Mx-6, IN-Q2Mx-12, IN-Q2Mx-24, IN-Q2Mx-48, IN-Q2Mx-60, IN-Q2Mx-75	±0,052)
- IN-Q2MX-90, IN-Q2MX-180	±0,23)
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений углов, вызванной изменением температуры на 1 °С, %	±0,003
Примечания: 1) при температуре окружающей среды от + 15 до + 25 °С. 2) метрологические характеристики измерителей по осям X и	Y, нормируются
одинаково для каждой измерительной оси. 3) метрологические характеристики измерителей нормируются по оси X.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания от источника постоянного тока, В	от 9,0 до 28,0
Разрешающая способность для модификаций: - IN-Q2Mx-6, IN-Q2Mx-12	0,001°
- для остальных	0,005°
Интерфейс передачи данных	RS-485
Протокол обмена	ModBUS АН-Д3
Габаритные размеры измерителей, без учета кабельного ввода, мм, не более: - IN-Q2-XX, (диаметр x высота)	54x20
- IN-Q2M1-XX, (диаметрхвысота)	54x23
- IN-Q2M2-XX, (длина ширина высот'а)	75x40x20
Масса1), кг, не более	0,25
Условия эксплуатации: - температура окружающей среды, °С	от -50 до +50
- относительная влажность воздуха, %	от 30 до 98
Примечания: 1) без учета кабеля и кабельного ввода

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	100000
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на корпус измерителя методом лазерной гравировки, а также на титульном листе руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Измеритель угла наклона двухкоординатный	IN-Q2M	1 шт.
Паспорт	МПГТ.401267.022 ПС	1 шт.
Руководство по эксплуатации 1)	МПГТ.401267.022 РЭ	1 шт.
Flash-накопитель с программным обеспечением 1)	-	1 шт.
Примечание 1) - Поставляется одно на партию

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа МПГТ.401267.022 РЭ Измерители угла наклона двухкоординатные IN-Q2M. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

МПГТ.401267.022 ТУ Измерители угла наклона двухкоординатные IN-Q2M. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «НТП   «Горизонт-М»

(ООО «НТП «Горизонт-М»)

ИНН 7731314950

Юридический адрес: 125130, г. Москва, пр-д Старопетровский, д. 7а, стр. 23

Телефон: +7 (495) 909-12-84

E-mail: info@ntpgorizont.ru

Web-сайт: https://www.ntpgorizont.ru/

Изготовитель

Общество с ограниченной ответственностью «НТП   «Горизонт-М»

(ООО «НТП «Горизонт-М»)

ИНН 7731314950

Адрес: 125130, г. Москва, пр-д Старопетровский, д. 7а, стр. 23

Телефон: +7 (495) 909-12-84

E-mail: info@ntpgorizont.ru

Web-сайт: https://www.ntpgorizont.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94071-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскопы измерительные оптические Oplenic

Назначение средства измерений

Микроскопы измерительные оптические Oplenic (далее микроскопы) предназначены для измерений линейных размеров, формы, элементов рельефа по осям Х, Y и Z поверхности твердотельных объектов.

Описание средства измерений

Принцип действия микроскопов основан на измерении перемещений предметного столика прецизионными решетчатыми линейками установленными на столике по осям Х и Y и вертикальной колонне блока фокусировки по оси Z (для линейных размеров в плоскости XY и по оси Z соответственно). При этом контроль перемещения по осям X, Y осуществляется визирным методом по изображению, полученному от исследуемого объекта. Перемещение по оси Z контролируется с помощью системы фокусировки. Перемещения предметного столика и блока фокусировки осуществляется либо в ручном режиме, либо с помощью моторизованного устройства.

Приборы состоят из системы наблюдения, системы освещения и предметного столика. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами, которая подключается к внешней системе получения и отображения изображений. Используя данный принцип, пользователь наблюдает детали объекта под увеличением. Прибор также имеет функции измерения образцов и анализа изображений.

Оптическая система: Двунаправленная система корректировки хроматических аберраций ECGO.

Микроскопы оснащены измерительными объективами конфигурации 5х, 10х, 20х, 50х, 100х и могут работать в следующих режимах:

- в отраженном свете в режиме светлого поля;

- в отраженном свете в режиме темного поля;

- в отраженном поляризованном свете;

- в отраженном свете в режиме дифференциально-интерференционного контраста.

Конструктивно микроскопы выполнены в настольном варианте и включают основной блок, состоящий из рамы, на которой расположены предметный столик, штатив с револьверной головкой с объективами, осветительной системой, системой фокусировки, окулярным тубусом с окуляром, блоком цифрового дисплея, цифровой камерой. Отдельно расположенными являются блок питания, панель управления, персональный компьютер с управляющей программой, которые соединены между собой и основным блоком электрическими кабелями.

В зависимости от диапазона перемещения предметного столика, микроскопы поставляются в модификациях Oplenic STM700, Oplenic STM800, Oplenic STM900.

Пломбирование микроскопов не предусмотрено.

Нанесение знака поверки на корпус микроскопов не предусмотрено.

Серийный номер, наносится на идентификационную табличку в буквенно-цифровом формате методом гравировки на заднюю панель микроскопов.

Общий вид микроскопов приведен на рисунке 1.

Программное обеспечение

Управление микроскопами осуществляется с помощью метрологически значимого специализированного программного обеспечения «MeasureTool» установленного на внешний персональный компьютер и предназначенного для выполнения измерений, обработки, сохранения и экспорта результатов измерений. ПО использовано отдельно от микроскопов.

Уровень защиты ПО от непреднамеренных соответствует типу «средний» согласно Р 50.2.077-2014.

Конструкция микроскопов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1 -

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	Measure Tool
Номер версии (идентификационный номер) программного обеспечения	Версия 3.0 и выше
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Модификации микроскопов
	Oplenic STM700	Oplenic STM800	Oplenic STM900
Диапазон измерений линейных размеров по оси Х, мм	от 0 до 200мм	от 0 до 300мм	от 0 до 400мм
Диапазон измерений линейных размеров по оси Y, мм	от 0 до 150мм	от 0 до 200мм	от 0 до 300мм
Диапазон измерений линейных размеров по оси Z, мм	от 0 до 200мм	от 0 до 200мм	от 0 до 200мм
Пределы допускаемой абсолютной погрешности измерений по оси X, Y, мкм (L - измеряемая длина, мм)	±(2+L/50)
Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм (L - измеряемая длина, мм)	±(3+L/100)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	Oplenic STM700	Oplenic STM800	Oplenic STM900
Дискретность отсчета, мкм	0,1	0,1	0,1
Габаритные размеры основного блока микроскопа (длина x глубина х высота), мм, не более	640х560х850	740х610х850	840х710х850
Масса основного блока микроскопа, кг, не более	95	125	137
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, - атмосферное давление, кПа	от +10 до +40 от 20 до 85 от 76 до 106 кПа
Напряжение питания от однофазной сети переменного тока, В	от 180 до 230
Потребляемая электрическая мощность, Вт, не более	200

Знак утверждения типа

наносится на лицевую панель микроскопа в виде наклейки, и на титульный руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Базовый блок микроскопа	-	1 шт.
Компьютер	-	1 шт.
Блок питания	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Визуализация и измерение образцов» документа: «Руководство по эксплуатации. Микроскопы измерительные оптические Oplenic STM700/ Oplenic STM800/ Oplenic STM900».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^.10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 2), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.

Правообладатель

Фирма Hangzhou Chroma Optronics Co., Ltd, Китай

Адрес: Эт. 5, зд. 5, Парк Пентиум, № 16 Сиюань 1-я дорога, Научнотехнологический парк Сиху, район Сиху, город Ханчжоу, провинция Чжэцзян E-mail: www.chroma-cn.cn

Изготовитель

Фирма Hangzhou Chroma Optronics Co., Ltd, Китай

Адрес: Эт. 5, зд. 5, Парк Пентиум, № 16 Сиюань 1-я дорога, Научнотехнологический парк Сиху, район Сиху, город Ханчжоу, провинция Чжэцзян E-mail: www.chroma-cn.cn

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)

Адрес: 119421, г. Москва, ул. Новаторов, д. 40, к. 1, помещ. 1/2

Тел./Факс: (495) 935-97-77

E-mail: nicpv@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314803.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94072-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора данных Пассер-Т

предназначены для измерений, контроля и регистрации сигналов в виде напряжения и силы переменного тока, поступающих от первичных преобразователей, а также формирования выходных дискретных и цифровых сигналов для их использования в системах контроля и управления техническими объектами.

Описание средства измерений

Принцип действия устройства основан на преобразовании входного аналогового сигнала в цифровой сигнал с помощью алгоритмов цифровой фильтрации.

Конструктивно устройства состоят из платы управления и платы индикации, расположенных в корпусе серого цвета.

Устройства являются составной частью программно-аппаратного комплекса токовой диагностики.

Устройства не имеют модификаций.

Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

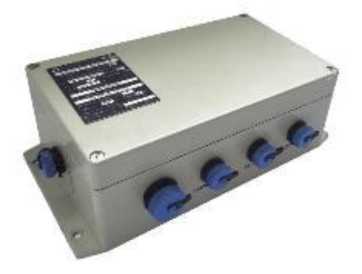

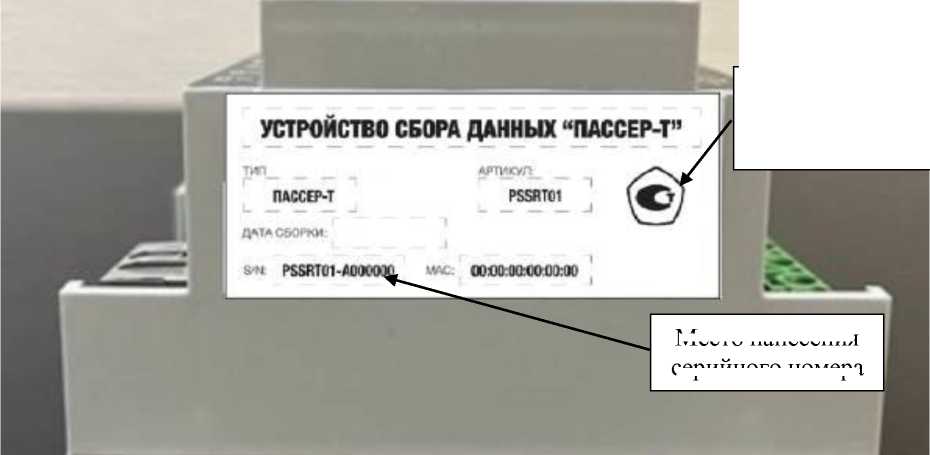

Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 - 2. Пломбирование мест настройки (регулировки) устройств не предусмотрено. Нанесение знака поверки на устройства в обязательном порядке не предусмотрено.

Рисунок 2 - Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера (вид сбоку)

Программное обеспечение

Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.

Встроенное ПО загружается в микроконтроллер устройства на этапе изготовления или сервисного обслуживания.

Встроенное ПО служит для обеспечения процесса измерений, хранения и передачи данных во внешние устройства.

Внешнее ПО служит для визуализации и архивации информации, поступающей от измерительных каналов, и не является метрологически значимым. Внешнее ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с устройством.

Конструкция устройств исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО устройств подразделяется на метрологически значимую и незначимую части.

Метрологические характеристики устройств нормированы с метрологически значимой части встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	Пассер-Т
Номер версии (идентификационный номер ПО)	1.Х.Х
Цифровой идентификатор ПО	-
Примечания: 1     «1.» - номер версии метрологически значимой части встроенного ПО. 2     «ХХ» - номер версии метрологически незначимой (прикладной) части встроенного ПО, где Х может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Характеристики аналогового входа
Характеристики измерительных каналов силы переменного тока
Диапазон измерений силы переменного тока в диапазоне частоты переменного тока от 40 до 70 Гц, А	от 0 до 10
Пределы допускаемой приведенной к диапазону измерений силы переменного тока погрешности измерений силы переменного тока, %	±1,2
Характеристики измерительных каналов напряжения переменного тока
Диапазон измерений напряжения переменного тока в диапазоне частоты от 40 до 70 Гц, В	от 0 до 400
Пределы допускаемой приведенной к диапазону измерений напряжения переменного тока погрешности измерений напряжения переменного тока, %	±0,3

Таблица 3 - Технические

Наименование характеристики	Значение
Количество измерительных каналов напряжения переменного тока, шт.	3
Количество измерительных каналов силы переменного тока, шт.	3
Напряжение питания постоянного тока, В	от 18 до 36
Потребляемая мощность, Вт, не более	10
Частота дискретизации, кГц	10
Масса, кг, не более	0,4
Рабочие условия измерений: - диапазон рабочих температур, °С	от +5 до +35
Габаритные размеры (ширина^высота^длина), мм, не более	160x103x61

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	87000
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку устройства любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Устройство сбора данных	Пассер-Т	1 шт.
Паспорт	ТГСЦ.0202.0000ПС	1 экз.
Руководство по эксплуатации	ТГСЦ.0202.0000РЭ	1 экз.
Программное обеспечение «Passer-Test» (ссылка на скачивание)	-	1 шт.*
* Поставляется по отдельному заказу организациям, осуществляющим техническое обслуживание и поверку устройств

Сведения о методиках (методах) измерений

приведены в разделе 2.5 «Устройство и работа» ТГСЦ.0202.0000РЭ «Устройства сбора данных Пассер-Т. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10“⁸ до 100 А в диапазоне частот от 1-10’¹ до 1^10⁶ Гц»;

ТУ 26.51.43-001-61060140-2023 «Устройства сбора данных Пассер-Т. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Лиман-трейд» (ООО «Лиман-трейд») ИНН 7811438750

Адрес юридического лица: 192019, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, наб. Обводного канала, д. 24, лит. Д, помещ. 4-Н, оф. 123

Изготовитель

Общество с ограниченной ответственностью «Лиман-трейд» (ООО «Лиман-трейд») ИНН 7811438750

Адрес юридического лица: 192019, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, наб. Обводного канала, д. 24, лит. Д, помещ. 4-Н, оф. 123

Адрес места осуществления деятельности: 196084, г. Санкт-Петербург, ул. Коли Томчака, д. 32, лит. Б, помещ. 3Н

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94073-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые ДИАСКАН

Назначение средства измерений

Толщиномеры ультразвуковые ДИАСКАН (далее по тексту - толщиномеры) предназначены для измерений толщины объектов контроля из различных материалов.

Описание средства измерений

Принцип действия толщиномеров основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит измерение времени двойного прохождения продольных ультразвуковых волн через объект контроля, пересчитываемое при известной скорости распространения продольных ультразвуковых волн в значение толщины.

Для излучения продольных ультразвуковых волн и приема их отражений используется ультразвуковой пьезоэлектрический преобразователь (далее по тексту - ПЭП). Акустический контакт обеспечивается прижатием рабочей поверхности ПЭП толщиномера к поверхности объекта контроля через слой контактной жидкости. Результаты измерений выводятся на дисплей толщиномера в цифровом виде.

Конструктивно толщиномеры состоят из электронного блока, выполненного в корпусе из алюминия и ударопрочного пластика и ПЭП, подключаемого к электронному блоку с помощью гибкого кабеля.

На торцах толщиномера расположены разъём для подключения ПЭП, разъём для подключения блока питания для заряда встроенного аккумулятора и калибровочный образец.

Толщиномеры выпускаются в следующих модификациях: Диаскан, Диаскан-М, Диаскан-2М, которые отличаются режимами работы.

Для толщиномера модификации Диаскан доступны следующие режимы работы: «СТАНДАРТ», «СКАН», «ПРОФ».

Для толщиномера модификации Диаскан-М доступны следующие режимы работы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК».

Толщиномер модификации Диаскан-2М отличается от толщиномеров модификаций Диаскан и Диаскан-М возможностью подключения совмещенного преобразователя, метрологическими и техническими характеристиками. Для толщиномера модификации Диаскан-2М доступны следующие режимы работы: «НАСТРОЙКА», «А-СКАН», «Б-СКАН», «ТАБЛИЦА», «ЦИФРА».

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на заднюю панель электронного блока толщиномера ударным методом.

Пломбировка от несанкционированного доступа осуществляется путем нанесения наклейки на заднюю панель электронного блока толщиномера.

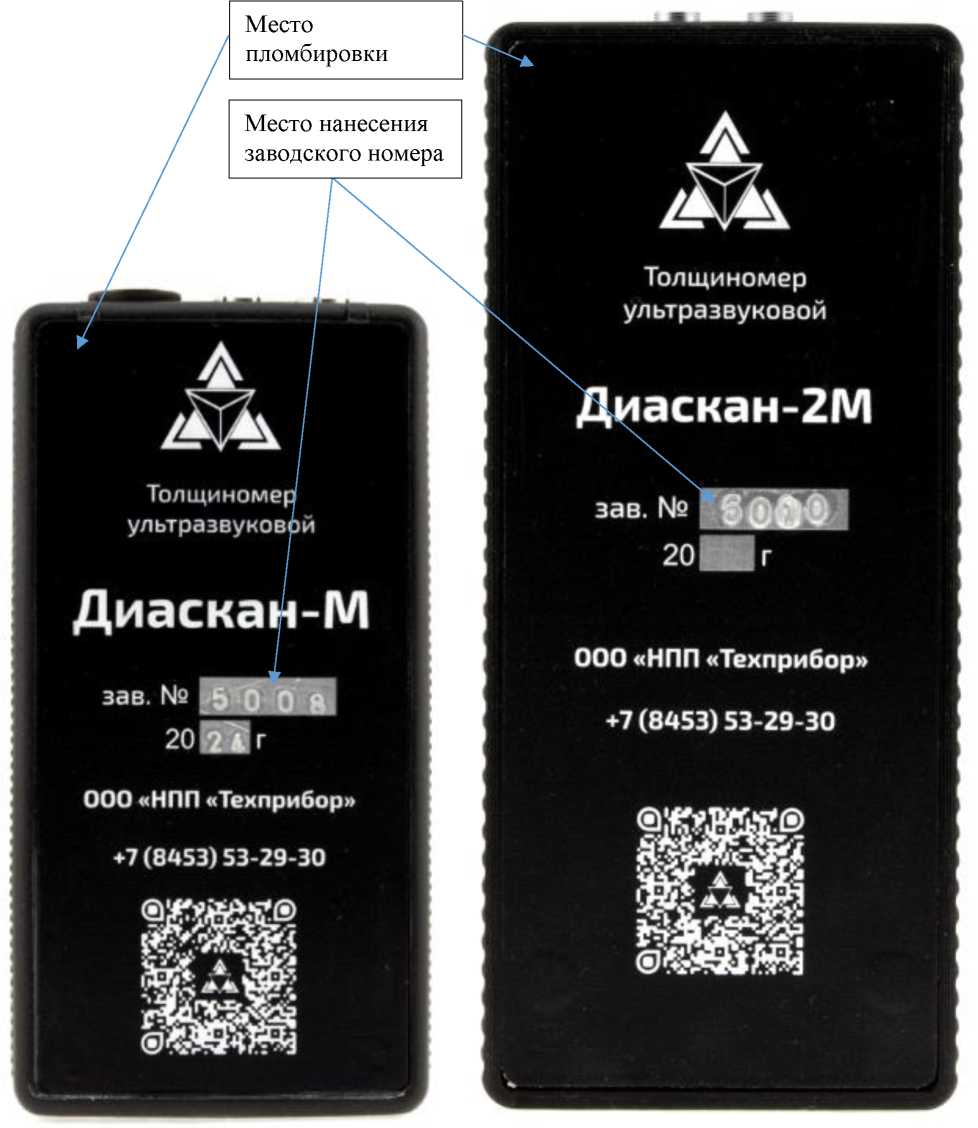

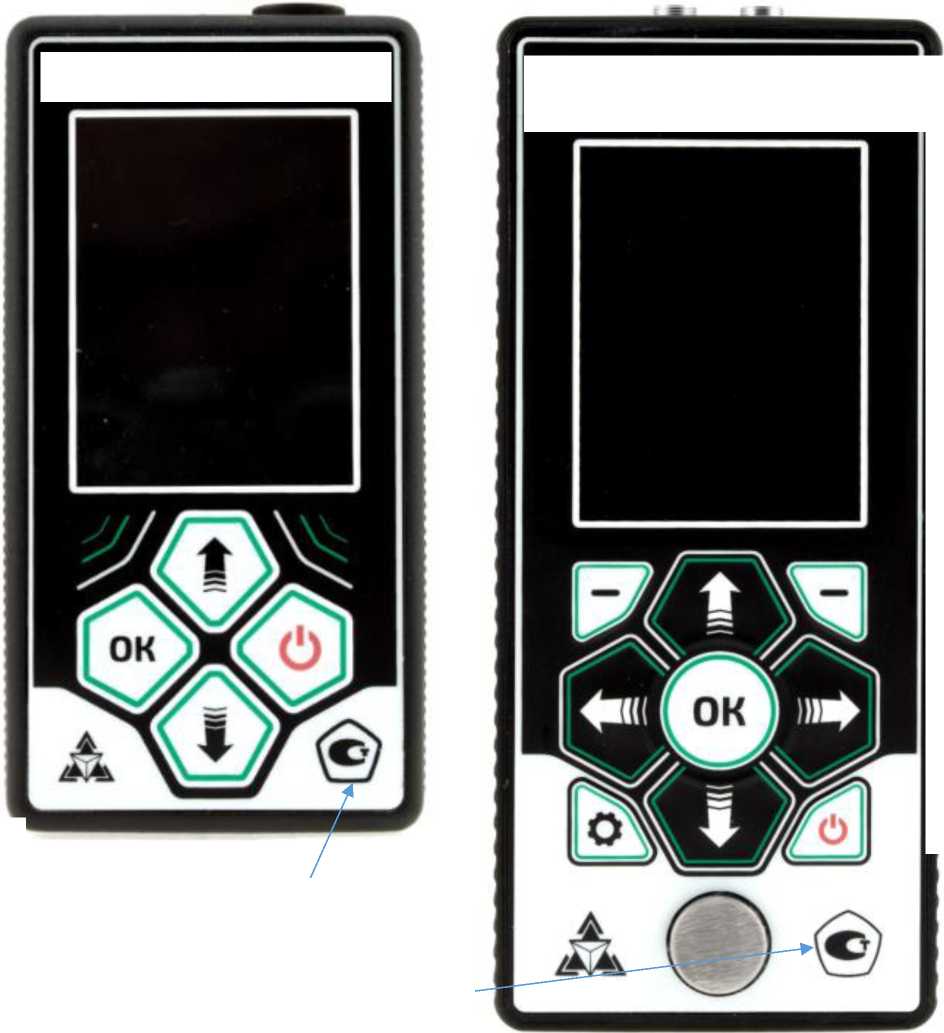

Фотографии общего вида толщиномеров представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

которое выполняет функции управления толщиномером, сбора, обработки данных контроля и визуализации результатов измерений.

Метрологически значимая часть не выделена, все ПО является метрологически значимым. Встроенное ПО устанавливается в энергонезависимую память микропроцессора в производственном цикле на предприятии-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.

Конструкция толщиномера исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	080224
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	Диаскан	Диаскан-М	Диаскан-2М
Диапазон измерений толщины (по стали), мм: - для ПЭП ТС50	от 1,5 до 200,0		от 1,5 до 300,0
- для ПЭП ТС25	от 3,0 до 300,0		от 3,0 до 300,0
- для ПЭП ТС10	от 0,5 до 30,0		от 0,5 до 30,0
- для ПЭП ДЕ5-12	-		от 15,0 до 180,0
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм	±(0,05+0,01-d*)		±(0,01+0,01-d*)
* Где d - измеренное значение толщины, мм.

Таблица 3 - Основные технические

Наименование характеристики	Значение
	Диаскан	Диаскан-М	Диаскан-2М
Диапазон     устанавливаемых     скоростей распространения ультразвуковых волн, м/с	от 0 до 9999
	0,1		0,1
Дискретность отсчета, мм	0,01		0,01
			0,001
Коэффициент усиления входного тракта, дБ,
не менее	100		92
- с шагом, дБ	1,0		0,5
Время непрерывной работы при нормальных климатических   условиях   от   полностью
заряженного аккумулятора, ч, не менее	6		10
Габаритные размеры, мм, не более
- длина	130		160
- ширина	68		70
- высота	25		30
Масса электронного блока, г, не более	350		400
Условия эксплуатации: - температура окружающей среды, °С
- для модификаций Диаскан, Диаскан-М		от -25 до +50
- для модификации Диаскан-2М		от -20 до +50

Знак утверждения типа

наносится на лицевую панель электронного блока толщиномера методом печати и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Электронный блок толщиномера ультразвукового	ДИАСКАН*	1 шт.
Преобразователь ультразвуковой пьезоэлектрический	-	1 шт.**
Блок питания	-	1 шт.
Кабель подключения ПЭП	-	1 шт.
Кабель подключения к ПК	-	1 шт.
Кейс для транспортировки и хранения	-	1 шт.
Руководство по эксплуатации***	ПРДЦ.26.51.66.127-010РЭ или ПРДЦ.26.51.66.127-011РЭ	1 экз.
* Модификация определяется при заказе. ** Тип и количество определяются при заказе. *** В зависимости от модификации толщиномера.

Сведения о методиках (методах) измерений

приведены в разделе 7

ПРДЦ.26.51.66.127-010РЭ и

по эксплуатации ПРДЦ.26.51.66.127-011РЭ.

ТУ 26.51.66.121-010-24384732-2024 «Толщиномеры Технические условия».

Правообладатель

Общество с ограниченной ответственностью предприятие «ТЕХПРИБОР» (ООО «НПП «ТЕХПРИБОР») ИНН 6449068502

Юридический адрес: 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, оф. 302

Телефон: +7 (8453) 71-25-80

E-mail: info@npp-techpribor.ru

Web-сайт: www.npp-techpribor.ru

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «ТЕХПРИБОР» (ООО «НПП «ТЕХПРИБОР»)

ИНН 6449068502

Юридический адрес: 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс,

ул. Льва Кассиля, д. 14, оф. 302

Адрес осуществления    деятельности:    413100, Саратовская    обл.,

м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, оф. 302

Телефон: +7 (8453) 71-25-80

E-mail: info@npp-techpribor.ru

Web-сайт: www.npp-techpribor.ru

Испытательный центр

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)

Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94074-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры Агат-П

Назначение средства измерений

Плотномеры Агат-П (далее - плотномеры) предназначены для измерений плотности и температуры различных жидкостей в резервуарах и проточных трубопроводах.

Описание средства измерений

Принцип действия плотномера при измерении плотности основан на зависимости резонансной частоты колебаний датчика, выполненного в виде камертонной вилки, от плотности среды, в которой он находится. Резонансная частота колебаний датчика поддерживается при помощи пьезоэлектрического элемента с обратной связью, управляемого микропроцессором. В плотномере производится преобразование значения резонансной частоты датчика в исследуемой жидкости в измеренное значение плотности.

Принцип действия плотномера при измерении температуры основан на изменении сопротивления термочувствительного элемента, интегрированного в датчик от температуры исследуемой жидкости. В плотномере осуществляется преобразование значения сопротивления термочувствительного элемента в измеренное значение температуры.

Измеренные значения плотности и температуры передаются в систему верхнего уровня по интерфейсу RS-485.

Конструктивно плотномер состоит из датчика и электронного модуля, выполненных в едином герметичном корпусе.

Установка плотномера в ёмкость с исследуемой жидкостью осуществляется с помощью резьбового или фланцевого соединения в соответствии с исполнением плотномера.

Плотномеры могут иметь различные исполнения в зависимости от:

а) способа присоединения:

• 1) резьбовой штуцер М27х1,5;

• 2) резьбовой штуцер G3/4;

• 3) резьбовой штуцер R3/4;

• 4) заглушка фланцевая 1-50-1,6-12Х18Н10Т АТК 24.200.02-90;

• 5) заглушка фланцевая 2 дюйма CL150 ASME B 16,5;

• 6) заглушка фланцевая DN50 PN16 DIN2527;

• 7) специальный по заказу;

б) длины погружаемой части:

• 1) стандартная длина 110 мм;

• 2) длина по заказу от 120 до 2000 мм.

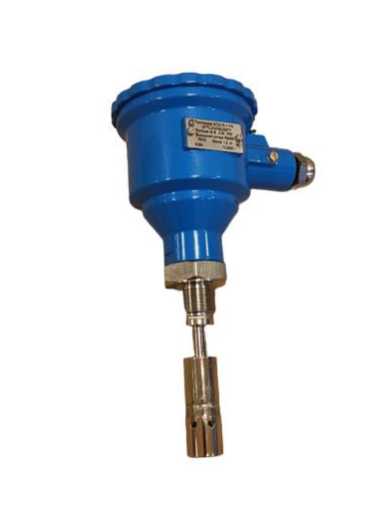

Общий вид плотномеров представлен на рисунке 1.

Знак утверждения типа и заводской номер в виде цифрового обозначения, на маркировочную табличку, закрепляемую

^1 АО "Моринсис-Агат-КИП" Плотномер Агагп-П-! | АГТС.А14152.003ТУ

Питание 24 В 4 Вт IP67

Выхоб RS-485 PN 16 Мооса |

Зой. № □ Дата из2. 201 |

- -

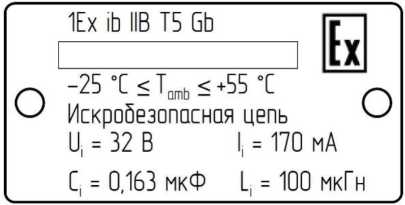

Рисунок 2 - Маркировочная табличка

Программное обеспечение

Программное обеспечение (далее - ПО) плотномера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

После включения питания встроенное ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.

Метрологические характеристики средства измерений нормированы с учётом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование внутреннего ПО	agat-p.hex
Номер версии (идентификационный номер) внутреннего ПО	1.XX.XX.XX
Идентификационное наименование внешнего ПО	QLink
Номер версии (идентификационный номер) внешнего ПО	1.xx.х
Метрологически значимая часть ПО	metrolog kit1.dU
Цифровой идентификатор метрологически значимой части (алгоритм SHA256)	67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8
Примечания: 1. «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. 2. Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение параметра
Диапазон измерений плотности жидкостей, кг/м3	от 750 до 1300
Пределы допускаемой абсолютной основной погрешности измерений плотности, кг/м^	±1,5
Пределы допускаемой дополнительной погрешности измерений    плотности,    вызванной    отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3	±0,1
Пределы допускаемой дополнительной погрешности измерений    плотности,    вызванной    отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3	±0,15
Диапазон измерений температуры среды, °С	от - 2 до + 90
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Примечание - Значение температуры градуировки плюс 20 °С.

Таблица 3 - Технические

Наименование характеристики	Значение
Рабочее давление измеряемой среды, МПа, не более	1,6
Параметры электропитания: - напряжение постоянного тока, В	24
Потребляемая мощность, Вт, не более	4
Интерфейс	RS-485
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях	20
- в условиях повышенной рабочей температуры	5
- в условиях повышенной влажности	1
Уровень радиопомех, создаваемых плотномерами	не превышает значений,
при работе	установленных в Нормах 8-95
Общий уровень воздушного шума, создаваемого плотномерами при работе, дБ, не более	40
Степень    защиты,    обеспечиваемая    оболочкой по ГОСТ 14254-2015	IP67
Маркировка    взрывозащиты    (для    плотномеров во взрывозащищённом исполнении)	1Ex ib IIB T5 Gb
Габаритные размеры (высота х длина х ширина), мм, не более
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер	250 х 160 х 103
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая	283 х 160 х 165
Масса, кг, не более
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер	1,4
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая	4,3
Условия эксплуатации: - температура окружающей среды, °С	от - 25 до + 55
- относительная влажность при температуре +55 °С, %	95 ± 3
- атмосферное давление, кПа	от 80,0 до 202,7

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	120000
Назначенный срок службы, лет	15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество	Примечание
Плотномер	Агат-П	1 шт.	1
Комплект монтажных частей	АГТС.414911.005	1 компл.	-
Комплект монтажных частей	АГТС.414911.006	-	2
Программа QLink	RU.АГТС.O4OO1-01	1 шт.	3
Паспорт	АГТС.414152.003ПС	1 экз.	-
Руководство по эксплуатации	АГТС.414152.003РЭ	1 экз.	4
Примечания: 1     Условное обозначение в соответствии с требованиями заказа. 2     Разрабатывается и поставляется по отдельному указанию к заказу. 3     Поставляется на электронном носителе. 4     Допускается поставлять 1 экз. на партию в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководства по эксплуатации АГТС.414152.003РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

АГТС.414152.003ТУ «Плотномеры Агат-П. Технические условия».

Правообладатель

Акционерное           общество

(АО «Моринсис-Агат-КИП»)

ИНН 6230072226

Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99

Web-сайт: www.agat-kip.ru

E-mail: agat-kip@yandex.ru

Изготовитель

Акционерное           общество

(АО «Моринсис-Агат-КИП»)

ИНН 6230072226

Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17

Адреса мест осуществления деятельности: 390006, г. Рязань, ул. Связи, д. 21;

390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99 E-mail: agat-kip@yandex.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94075-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Глубиномеры микрометрические INSIZE

Назначение средства измерений

Глубиномеры микрометрические INSIZE (далее - глубиномеры) предназначены для измерений глубины элементов деталей.

Описание средства измерений

Глубиномеры изготавливаются следующих модификаций:

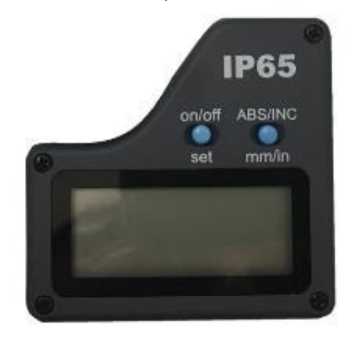

3540 - с цифровым отсчетным устройством;

3240, 3241 - с отсчетом по шкалам барабана и стебля.

Модификации глубиномеров делятся на исполнения, которые отличаются диапазоном измерений, размерами основания, формой измерительной поверхности измерительных стержней.

Глубиномеры состоят из основания, имеющего опорную измерительную поверхность, и впрессованную в него микрометрическую головку. При ввинчивании микрометрического винта показания глубиномера увеличиваются вследствие нанесения числовых значений на шкале стебля и барабана микрометрической головки в обратном направлении. Глубиномеры модификации 3540 имеют так же цифровое отсчетное устройство, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций, варианты внешнего вида цифрового отсчетного устройства представлены на рисунке 5. Отсчет показаний при ввинчивании микрометрического винта глубиномеров модификации 3540 может производиться как по цифровому отсчетному устройству, так и по шкалам стебля и барабана (второй вариант отсчета является дополнительным).

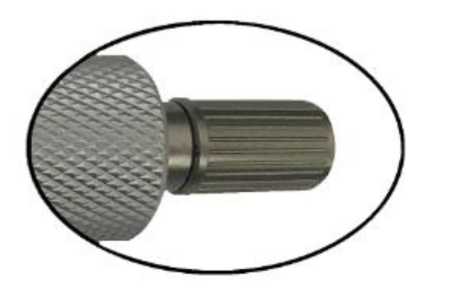

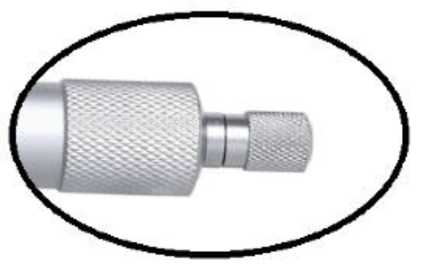

Измерительное усилие регулируется трещоткой, варианты внешнего вида которой представлены на рисунке 6.

Глубиномеры поставляются с набором сменных измерительных стержней, изготовленных из хромистой коррозионностойкой стали.

Измерительная поверхность сменных измерительных стержней глубиномеров модификации 3241 может быть плоской либо сферической. Сменные измерительные стержни глубиномеров модификаций 3240 и 3540 имеют плоскую измерительную поверхность.

Измерение осуществляется с применением сменных измерительных стержней. В диапазоне от 0 до 25 мм - прямым методом с отсчетом по шкалам барабана и стебля, либо по цифровому отсчетному устройству, в диапазоне от 25 до 300 мм, с учетом длины измерительного стержня, при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.

Глубиномеры в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:

S - означает, что у входящих в комплект сменных измерительных стержней сферическая измерительная поверхность;

B - часть маркировки изготовителя.

Товарный знак              наносится на паспорт глубиномеров типографским

методом, на футляр методом лазерной гравировки, краской или методом литья, на основание и/ или барабан глубиномера методом лазерной гравировки. Товарный знак может быть исполнен в черных, зеленых, белых (стальных) цветах, а также в различных их сочетаниях.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование глубиномеров не предусмотрено.

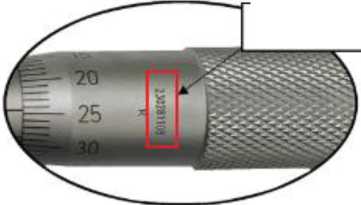

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки глубиномера методом лазерной маркировки в местах, указанных на рисунке 4.

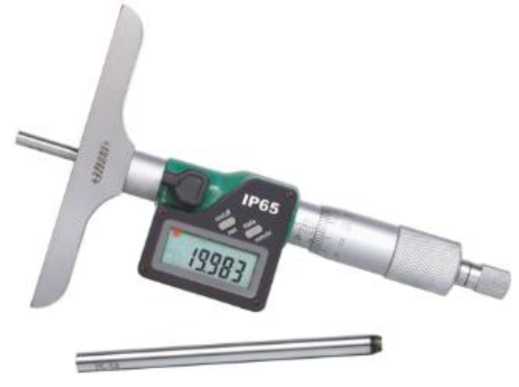

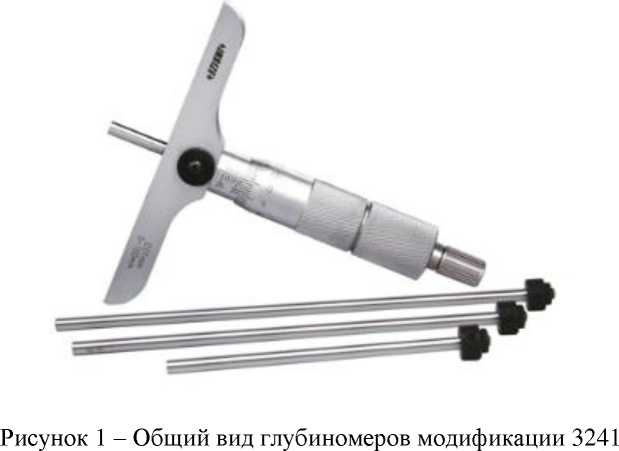

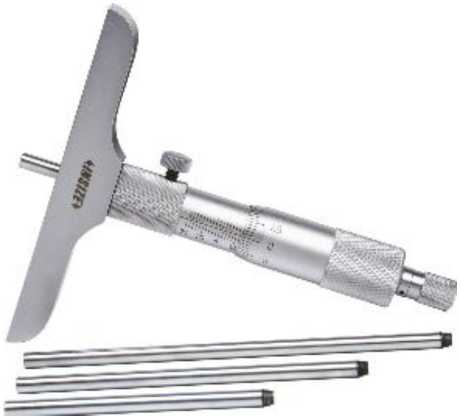

Общий вид глубиномеров модификации 3241 приведен на рисунке 1, модификации 3240 на рисунке 2, а модификации 3540 на рисунке 3.

Рисунок 2 - Общий вид глубиномеров модификации 3240

Метрологические и технические характеристики

Таблица 1 -

3540

и технические

г

Модификация	Исполнение	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности1), мм	Размеры измерительной поверхности основания (длина X ширина), мм	Плоскостность измерительной поверхности основания, мм, не более
3540	25	от 0 до 25	0,001	± (5 + L / 75)	101,5 X 17	0,002
	50	от 0 до 50
	100	от 0 до 100
	150	от 0 до 150
	300	от 0 до 300
	B25	от 0 до 25			63 X 17
	B50	от 0 до 50
	B100	от 0 до 100
	B150	от 0 до 150
	B300	от 0 до 300

Примечание: Введены следующие обозначения: L - диапазон измерений, мм;

¹⁾ Пределы допускаемой абсолютной погрешности нормируются для цифрового отсчетного устройства

таблицы 2

1	2	3	4	5	6	7
3241	25	от 0 до 25	0,01	± (5 + L / 75)	101,5 X 17	0,003
	50	от 0 до 50
	75	от 0 до 75
	100	от 0 до 100
	150	от 0 до 150
	200	от 0 до 200
	300	от 0 до 300
	B25	от 0 до 25			63 X 17	0,002
	B50	от 0 до 50
	B100	от 0 до 100
	B150	от 0 до 150
	B300	от 0 до 300

Примечание: Введены следующие обозначения: L - диапазон измерений, мм

Таблица 3 - Технические

Наименование характеристики	Значение
Плоскостность измерительной поверхности измерительных стержней с плоской измерительной поверхностью, мкм, не более	0,6
Измерительное усилие, Н	от 3 до 6
Колебание измерительного усилия, не более, Н	2
Диаметр измерительного стержня, мм, не более	4,5
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха при температуре воздуха 20 °С, %, не более	20±5 80
Степень защиты по ГОСТ 14254-20151)	IP65
1) Защита имеется только у глубиномеров модификации 3540 с соответствующей маркировкой

Таблица 4 -

и масса г

Модификация	Исполнение	Габариты (ширина X длина х высота), мм, не более	Масса, г, не более
1	2	3	4
3240	25	226 X 128 X 43	565
	50	226 X 128 X 43	369,5
	75	226 X 128 X 43	587
	100	226 X 128 X 43	603
	150	307 X 177 X 44	909
	200	307 X 177 X 44	957
	300	338 X 201 X 44	1197,5
	B25	228 X 128 X 43	515
	B50	228 X 128 X 43	519
	B100	226 X 128 X 43	603
	B150	307 X 177 X 44	909
	B300	338 X 202 X 43	1126
	25S	228 X 128 X 43	570
	50S	228 X 128 X 43	568
	100S	226 X 128 X 43	603
	150S	307 X 177 X 44	909
	300S	338 X 202 X 43	1186
	B25S	226 X 128 X 43	565
	B50S	226 X 128 X 43	369,5
	B100S	225 X 128 X 43	551
	B150S	307 X 177 X 44	909
	B300S	338 X 202 X 43	1138
3241	25	255 X 148 X 43	739
	50	255 X 148 X 43	776
	75	255 X 148 X 43	787
	100	255 X 148 X 43	793
	150	338 X 201 X 44	1151
	200	338 X 201 X 44	1245
	300	445 X 285 X 60	1935
	B25	255 X 148 X 43	620
	B50	255 X 148 X 43	684
	B100	255 X 148 X 43	743
	B150	338 X 200 X 43	1115
	B300	445 X 285 X 60	1935
3540	25	228 X 128 X 43	675
	50	226 X 128 X 43	677
	100	340 X 200 X 45	1064
	150	307 X 177 X 44	1012

таблицы 4

1	2	3	4
3540	300	338 X 201 X 44	1366
	B25	228 X 128 X 43	607
	B50	228 X 128 X 43	623
	B100	338 X 202 X 43	1020
	B150	338 X 201 X 44	1012
	B300	338 X 201 X 44	1366

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	16000

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Глубиномер микрометрический INSIZE	.1)	1 шт.
Элемент питания2)	-	1 шт.
Набор измерительных стержней		от 1 до 12 шт3)
Ключ для установки измерительных стержней4)	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) В соответствии с заказом; 2) Для глубиномеров модификации 3540; 3) Количество стержней в комплекте зависит от исполнения глубиномера и указывается в паспорте; 4) Для глубиномеров модификации 3241

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и принцип работы» паспорта глубиномеров «Глубиномер микрометрический INSIZE. Модификация 3240. Паспорт», «Глубиномер микрометрический INSIZE. Модификация 3241. Паспорт», «Глубиномер микрометрический INSIZE. Модификация 3540. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

«Глубиномеры микрометрические INSIZE. Стандарт предприятия».

Правообладатель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China

Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Изготовитель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China

Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология») Адреса мест осуществления деятельности:

142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ пр-кт

Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94076-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры Агат-Р

Назначение средства измерений

Расходомеры Агат-Р (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.

Описание средства измерений

Принцип действия расходомеров основан на измерении разности времени при прохождении ультразвукового сигнала в прямом и обратном направлении движения потока жидкости. Далее, по разности времени прохождения сигнала, определяется скорость, направление потока и рассчитывается объёмный расход жидкости. Измеренная информация передаётся на дисплей и в цифровом виде в комплексную систему управления техническими средствами по интерфейсу RS-485.

По виду конструктивного исполнения расходомеры могут иметь исполнения:

• - 1 (одноблочное) — расходомеры, в которых первичный (далее - ПП) и вторичный (далее - ПВ) преобразователи объединены в одну конструкцию;

• - 2 (многоблочное) — расходомеры, имеющие в составе ПП, ПВ и кабель связи между ними.

Для измерений разности расходов на двух трубопроводах есть исполнение расходомеров с двумя ПП и одним ПВ. При этом ПВ формирует выходные сигналы, пропорциональные разности расходов.

В зависимости от направления движения измеряемой среды расходомеры имеют исполнения:

• - О — с односторонним направлением движения измеряемой среды;

• - Д — с двусторонним направлением движения измеряемой среды.

Расходомеры по способу присоединения к трубопроводу имеют исполнения:

• - Ф — фланцевое;

• - Р — резьбовое;

• - С — сварное.

Расходомеры имеют исполнения, отличающиеся следующими параметрами:

• - конструктивным исполнением (одноблочное или многоблочное);

• - условным проходом (номинальным размером);

• - верхним пределом измерений расхода;

• - рабочим давлением;

• - видом электропитания;

• - видом дополнительного выходного сигнала;

• - видом измеряемой среды;

• - основной относительной погрешностью;

• - наличием или отсутствием взрывозащиты;

• - способом присоединения к трубопроводу;

• - длиной кабеля связи;

• - значением температур градуировки измеряемой и окружающей среды.

Общий вид расходомеров исполнения 1 приведён на рисунке 1. Виды ПП и ПВ расходомеров исполнения 2 с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунках 2, 3.

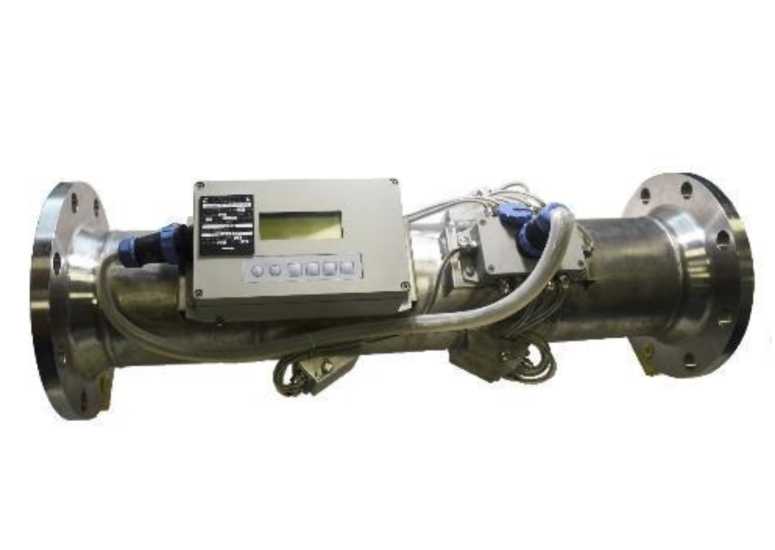

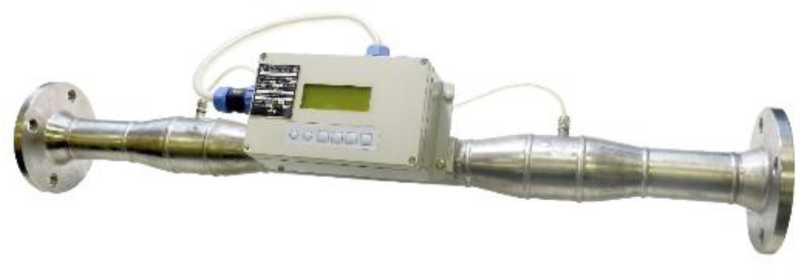

Рисунок 1 - Внешний вид расходомеров исполнения 1

Лист № 3

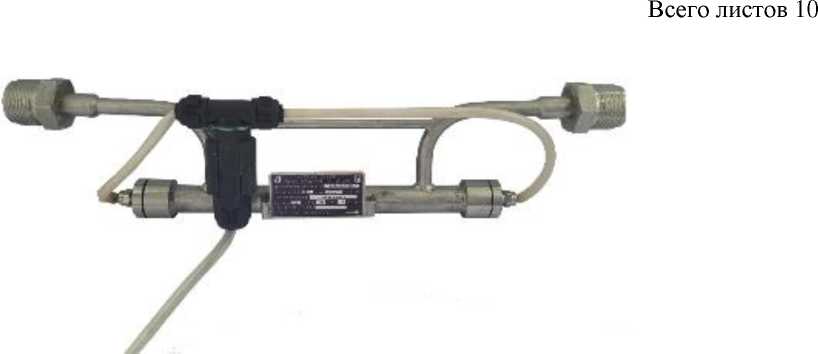

Рисунок 2 - Внешний вид ПП и ПВ расходомеров исполнения 2

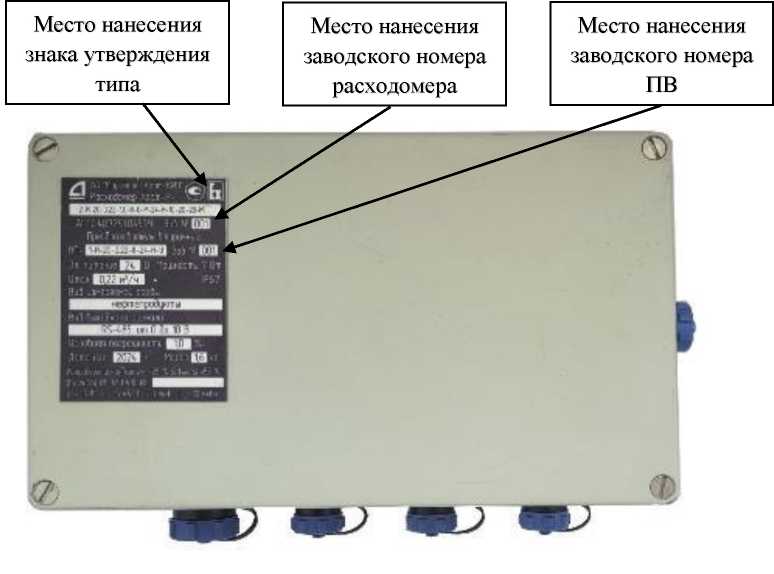

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Заводской номер (лазерной гравировкой) в виде цифрового обозначения и знак утверждения типа и, состоящего из 3 арабских цифр, наносятся на маркировочную табличку, закрепляемую на корпусе.

Знак поверки на СИ не наносится.

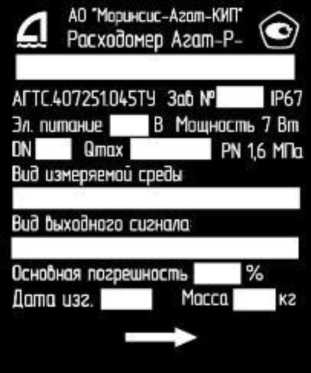

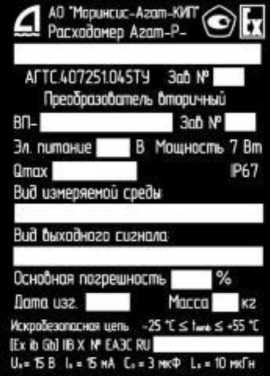

Рисунок 4 - Маркировочная табличка

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. в энергонезависимой памяти.

После включения питания встроенное программное обеспечение самодиагностических проверок, во время работы осуществляет сбор поступающих данных, а также циклическую проверку целостности конфигурационных данных.

ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации и внешние системы.

Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование внутреннего ПО	agat-r.hex
Номер версии (идентификационный номер) внутреннего ПО	1.ХХ.ХХ.ХХ
Идентификационное наименование внешнего ПО	QLink
Номер версии (идентификационный номер) внешнего ПО	1.ХХ.Х
Метрологически значимая часть ПО	metrolog kit1.dU
Цифровой идентификатор метрологически значимой части (алгоритм SHA256)	67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8
Примечания: 1. «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. 2. Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink.

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение параметра
Диапазон измерений объёмного расхода, м3/ч	от 0,05 до 630
Номинальный диаметр проточной полости, DN	от 3 до 200
Пределы допускаемой относительной основной погрешности измерений объёмного расхода, So, % - в диапазоне скорости от 3 до 10 м/с: • исполнения 1,0 • исполнения 0,5 • исполнения 0,25 - в диапазоне скорости от 0,03 до 3 м/с: • исполнения 1,0 • исполнения 0,5 • исполнения 0,25	±1,0 ±0,5 ±0,25 ±3/v ±1,5/v ±0,75/r
Пределы допускаемой относительной основной погрешности измерений объёмного расхода при поверке имитационным методом, %	± So + 0,1
Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности	0,1
Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности	0,2
Примечания: 1.    Скорость потока жидкости V, м/с, вычисляется по формуле 4-IO3   Q ~ п-3,6 DN'2 ' где Q - объёмный расход, м3/ч; DN - номинальный диаметр проточной полости, мм. 2.   Значения температуры градуировки окружающей среды: +20 °С; +25 °С; +35 °С; +50 °С. 3.    Значения температуры градуировки измеряемой среды: +20 °С; +25 °С; +35 °С; +50 °С; +70 °С.

Таблица 3 - Исполнения

Агат-Р по

Максимальный расход, м3/ч	Номинальный диаметр проточной полости, мм	Допустимая потеря давления, МПа (бар)	Количество акустических каналов (лучей)	Пределы допускаемой относительной основной погрешности, Sq, %
от 0,05 до 85	от 3 до 80	0,05 (0,5)	1	±1,0
от 0,12 до 160	от 4 до 80	0,15 (1,5)	1	±1,0
от 11 до 160	от 25 до 160	0,15 (1,5)	1	±0,5
от 14 до 300	от 32 до 150	0,05 (0,5)	3	±1,0
от 16 до 550	от 32 до 150	0,15 (1,5)	3	±1,0
от 16 до 550	от 32 до 150	0,15 (1,5)	3	±0,5
от 32 до 60	50	0,15 (1,5)	3	±0,25
от 85 до 300	от 100 до 200	0,05 (0,5)	6	±1,0
от 140 до 630	от 100 до 200	0,15 (1,5)	6	±1,0
от 160 до 550	от 100 до 150	0,15 (1,5)	6	±0,5
от 175 до 550	от 100 до 150	0,15 (1,5)	6	±0,25

Таблица 4 - Технические характеристики

Наименование параметра	Значение параметра
Измеряемая среда:
- исполнение I	морская вода;
- исполнение II	пресная вода, вода дистиллированная по ГОСТ Р 58144-2018, бидистиллят воды;
- исполнение III	нефтепродукты отработанные по ГОСТ 21046-2021, нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013, топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75; водный раствор этилового спирта
Рабочая температура измеряемой среды, °С	от - 2 до + 90
Рабочее давление измеряемой среды, МПа,	1,6
не более
Параметры электропитания:
- напряжение постоянного тока, В	24
- напряжение переменного тока, В	22О+35
- частота переменного тока, Гц	50 ± 1
Потребляемая мощность:
- Вт, не более	7
- В^А, не более	10
- при cos ф, не менее	0,8

Наименование параметра	Значение параметра
Аналоговый выходной сигнал: - исполнение Н	напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм
- исполнение А	сила постоянного тока от 4 до 20 мА
	при    сопротивлении    нагрузки не более 500 Ом
Интерфейс	RS-485
Протокол обмена	ModBus / специальный
Электрическое сопротивление изоляции, МОм,
не менее:
- в нормальных условиях	20
- при температуре окружающей среды + 55 °С	5
- при температуре окружающей среды + 55 °С и относительной влажности (95 ± 3) %, а также при нахождении в морской воде температурой от - 2 °С до + 90 °С	1
Время готовности расходомеров к работе, с, не более	1
Наличие прямолинейного участка трубопровода до и после расходомера, DN, не менее
- для исполнений с одним акустическим каналом (лучом)	8
- для исполнений с тремя и шестью акустическими каналами (лучами)	5
Уровень радиопомех, создаваемых расходомерами	не превышает значений,
при работе	установленных в Нормах 8-95
Уровень воздушного шума, создаваемого при работе, дБ, не более	40
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015	IP67
Маркировка взрывозащиты (для расходомеров во взрывозащищённом исполнении): - преобразователя первичного	1 Ex ib IIB T5 Gb X
- преобразователя вторичного	[Ex ib Gb] IIB X
Габаритные размеры (высота x длина х ширина),
мм:
- расходомера одноблочного исполнения	от 390x132x145 до 845x345x406
- преобразователя первичного	от 390x106x55 до 845x345x235
- преобразователя вторичного	232x75x140
Масса, кг: - расходомера одноблочного исполнения	от 3,8 до 46,0
- преобразователя первичного	от 1,35 до 42,6
- преобразователя вторичного	не более 2,5

Наименование параметра	Значение параметра
Условия эксплуатации:
- температура окружающей среды, °С	от - 25 до + 55
- относительная влажность при температуре
+ 55 °С, %	95 ± 3
- атмосферное давление, кПа	от 80,0 до 202,7

Таблица 5 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	120000
Назначенный срок службы, лет	15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.

Комплектность средства измерений Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководства по эксплуатации АГТС.407251.045РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

АГТС.407251.045ТУ «Расходомеры Агат-Р. Технические условия».

Правообладатель

Акционерное           общество

(АО «Моринсис-Агат-КИП»)

ИНН 6230072226

Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99 Е-mail: agat-kip@yandex.ru

Web-сайт: www.agat-kip.ru

Изготовитель

Акционерное           общество

(АО «Моринсис-Агат-КИП»)

ИНН 6230072226

Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Адреса места осуществления деятельности: 390006, г. Рязань, ул. Связи, д. 21;

390006, г. Рязань, пр-д Речников, д. 17

Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99

Е-mail: agat-kip@yandex.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94077-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматическая измерительная контроля выбросов веществ центральной газоочистной станции кислородно-конвертерного цеха ПАО «ММК»

Назначение средства измерений

Система автоматическая измерительная контроля выбросов загрязняющих веществ центральной газоочистной станции кислородно-конвертерного цеха ПАО «ММК» (далее — АИС КВ ЦГС ККЦ) предназначена для непрерывных автоматических измерений массовой концентрации пыли в газовых выбросах и параметров газового потока (температуры, абсолютного давления, скорости и расхода при рабочих и нормальных условиях (температура 0 °С, абсолютное давление 101,3 кПа, относительная влажность 0 %)), расчета и учета массовых и валовых выбросов пыли, а также для обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

Принцип действия АИС КВ ЦГС ККЦ основан на непрерывном измерении массовой концентрации пыли, температуры, абсолютного давления, скорости и объемного расхода газового потока с помощью средств измерений утвержденного типа, входящих в состав АИС КВ ЦГС ККЦ, и дальнейшем расчете объемного расхода газового потока при нормальных условиях, массовой концентрации пыли при нормальных условиях и массовых выбросов пыли, необходимых для контроля параметров количества выбросов загрязняющих веществ в атмосферу и формирования отчетов по их количеству.

Конструктивно АИС КВ ЦГС ККЦ представляет собой распределенную измерительную систему, охватывающую 12 источников выбросов центральной газоочистной станции (ЦГС) кислородно-конвертерного цеха (ККЦ) ПАО «ММК» и состоит из трех уровней:

- нижний уровень состоит из набора первичных измерительных преобразователей (ПИП), в который входят анализаторы пыли DUSTHUNTER, мод. SP100 (регистрационный № 45955-10), расходомеры газа ультразвуковые FLOWSIC 100, мод. FLOWSIC 100 PR (регистрационный № 43980-10), термопреобразователи сопротивления 90.2020, мод. 90.2020/10 (регистрационный № 60922-15) и преобразователи давления измерительные 404366 (регистрационный № 57663-14), установленные на каждой из шахт ЦГС ККЦ;

- средний уровень представляет собой преобразовательно-вычислительную часть (ПВЧ), реализованную на базе аналого-цифрового преобразователя (АЦП) в составе блоков управления MCU анализаторов пыли DUSTHUNTER и контроллера программируемого SIMATIC S7-1200, мод. 6ES7 214-1HG40-0XB0 (регистрационный № 63339-16), а также проводных и оптических линий связи;

- верхний уровень включает в себя сервер для хранения данных и устройств отображения и предоставления информации, выполненных на базе IBM PC совместимых компьютеров промышленного и офисного исполнения под управлением операционных систем WINDOWS/LINUX, объединённых локальной вычислительной сетью на базе протоколов семейства IP с периферийными устройствами и соответствующим программным обеспечением.

Совокупность ПИП и ПВЧ образуют измерительные каналы (ИК) АИС КВ ЦГС ККЦ, приведенные в таблице 2.

Конструкция АИС КВ ЦГС ККЦ не предусматривает возможность пломбировки. Защита от несанкционированного доступа к компонентам АИС КВ ЦГС ККЦ обеспечивается наличием специальных ключей для шкафов, содержащих оборудование. Маркировочная табличка, выполненная в виде наклейки с наименованием, знаком утверждения типа и заводским номером, расположена в верхней части комплектных шкафов с лицевой стороны; также заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на титульный лист эксплуатационной документации АИС КВ ЦГС ККЦ типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

К средству измерений данного типа относится Система автоматическая измерительная контроля выбросов загрязняющих веществ центральной газоочистной станции кислородно-конвертерного цеха ПАО «ММК», заводской номер 01.

Программное обеспечение

Программное обеспечение (ПО) АИС КВ ЦГС ККЦ разделено на 2 группы -встроенное программное обеспечение (ВПО) и автономные программные средства, устанавливаемые на удаленном сервере, имеющие клиент-серверную архитектуру, предназначенные для визуализации процесса, отображения, хранения и передачи измеренных данных и реализованные программным обеспечением WinCC.

ВПО и автономные программные средства являются метрологически значимой частью ПО. ВПО состоит из ПО средств измерений, входящих в состав АИС КВ ЦГС ККЦ. Идентификационные данные ВПО установлены при утверждении типа данных средств измерений и не подлежат изменению в процессе эксплуатации АИС КВ ЦГС ККЦ.

Метрологические характеристики АИС КВ ЦГС ККЦ, указанные в таблицах 3 и 4, нормированы с учетом ПО АИС КВ ЦГС ККЦ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные автономных программных средств приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WinCC RT Professional
Номер версии (идентификационный номер) ПО	не ниже 16.0
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Метрологические и технические характеристики

Состав измерительных каналов и их основные метрологические и технические характеристики приведены в таблицах 2 - 6.

Таблица 3 - Метрологические характеристики ПВЧ в составе АИС КВ ЦГС ККЦ
Наименование характеристики			Значение
Диапазон измерений температуры, °С			от 0 до 200
Пределы допускаемой абсолютной погрешности измерений температуры, °С			±0,5
Диапазон измерений давления, кПа			от 80 до 120
Пределы допускаемой приведенной погрешности измерений абсолютного давления, %			±0,5
Примечание - За нормирующее значение для расчета приведенной погрешности принимают разность между максимальным и минимальным значениями диапазона измерений.
Таблица 4 -	Метрологические характеристики ИК АИС КВ ЦГС ККЦ
№ шахты	Наименование ИК	Диапазон измерений	Пределы допускаемой погрешности при рабочих условиях эксплуатации
1	2	3	4
1 - 12	ИК массовой концентрации пыли при рабочих условиях	от 0 до 5 мг/м3 включ. св. 5 до 200 мг/м3	±35 % (прив.) ±35 % (отн.)
1 - 12	ИК температуры	от 0 до 200 °С	±2,0 °С (абс.)
1 - 12	ИК абсолютного давления	от 80 до 120 кПа	±2,2 % (прив.)
1 - 12	ИК скорости газового потока	от 0,03 до 0,1 м/с включ. св. 0,1 до 0,3 м/с включ. св. 0,3 до 40 м/с	±5,0 % (отн.) ±3,5 % (отн.) ±2,0 % (отн.)
		от 0,224 до 0,746 м3/с включ. (от 807 до 2686 м3/ч включ.)	±5,0 (отн.)
1		св. 0,746 до 2,238 м3/с включ. (св. 2686 до 8057 м3/ч включ.)	±3,5 (отн.)
		св. 2,238 до 298,400 м3/с (св. 8057 до 1074240 м3/ч)	±2,0 (отн.)
2	ИК расхода газового потока при рабочих условиях	от 0,302 до 1,007 м3/с включ. (от 1087 до 3625 м3/ч включ.) св. 1,007 до 3,021 м3/с включ. (св. 3625 до 10876 м3/ч включ.) св. 3,021 до 402,840 м3/с (св. 10876 до 1450224 м3/ч)	±5,0 (отн.) ±3,5 (отн.) ±2,0 (отн.)
		от 0,266 до 0,888 м3/с включ. (от 958 до 3197 м3/ч включ.)	±5,0 (отн.)
3		св. 0,888 до 2,663 м3/с включ. (св. 3197 до 9587 м3/ч включ.)	±3,5 (отн.)
		св. 2,663 до 355,096 м3/с (св. 9587 до 1278346 м3/ч)	±2,0 (отн.)

Продолжение таблицы 4

1	2	3	4
4		от 0,286 до 0,955 м3/с включ. (от 1030 до 3438 м3/ч включ.) св. 0,955 до 2,865 м3/с включ.	±5,0 (отн.)
		(св. 3438 до 10314 м3/ч включ.)	±3,5 (отн.)
		св. 2,865 до 381,952 м3/с (св. 10314 до 1375027 м3/ч)	±2,0 (отн.)
		от 0,291 до 0,970 м3/с включ. (от 1048 до 3492 м3/ч включ.)	±5,0 (отн.)
5		св. 0,970 до 2,909 м3/с включ. (св. 3492 до 10472 м3/ч включ.)	±3,5 (отн.)
		св. 2,909 до 387,920 м3/с (св. 10472 до 1396512 м3/ч)	±2,0 (отн.)
		от 0,342 до 1,141 м3/с включ. (от 1231 до 4108 м3/ч включ.)	±5,0 (отн.)
6		св. 1,141 до 3,424 м3/с включ. (св. 4108 до 12326 м3/ч включ.)	±3,5 (отн.)
		св. 3,424 до 456,552 м3/с (св. 12326 до 1643587 м3/ч)	±2,0 (отн.)
		от 0,231 до 0,768 м3/с включ. (от 832 до 2765 м3/ч включ.)	±5,0 (отн.)
7	ИК расхода газового потока при рабочих	св. 0,768 до 2,305 м3/с включ. (св. 2765 до 8298 м3/ч включ.)	±3,5 (отн.)
	условиях
		св. 2,305 до 307,352 м3/с (св. 8298 до 1106467 м3/ч)	±2,0 (отн.)
		от 0,204 до 0,679 м3/с включ. (от 734 до 2444 м3/ч включ.)	±5,0 (отн.)
8		св. 0,679 до 2,037 м3/с включ. (св. 2444 до 7333 м3/ч включ.)	±3,5 (отн.)
		св. 2,037 до 271,544 м3/с (св. 7333 до 977558 м3/ч)	±2,0 (отн.)
		от 0,284 до 0,947 м3/с включ. (от 1022 до 3409 м3/ч включ.)	±5,0 (отн.)
9		св. 0,947 до 2,842 м3/с включ. (св. 3409 до 10231 м3/ч включ.)	±3,5 (отн.)
		св. 2,842 до 378,968 м3/с (св. 10231 до 1364285 м3/ч)	±2,0 (отн.)
		от 0,331 до 1,104 м3/с включ. (от 1192 до 3974 м3/ч включ.)	±5,0 (отн.)
10		св. 1,104 до 3,312 м3/с включ. (св. 3974 до 11923 м3/ч включ.)	±3,5 (отн.)
		св. 3,312 до 441,632 м3/с (св. 11923 до 1589875 м3/ч)	±2,0 (отн.)

Продолжение таблицы 4

1	2	3	4
11	ИК расхода газового потока при рабочих условиях	от 0,239 до 0,798 м3/с включ. (от 860 до 2873 м3/ч включ.) св. 0,798 до 2,395 м3/с включ. (св. 2873 до 8622 м3/ч включ.) св. 2,395 до 319,288 м3/с (св. 8622 до 1149437 м3/ч)	±5,0 (отн.) ±3,5 (отн.) ±2,0 (отн.)
12		от 0,266 до 0,888 м3/с включ. (от 958 до 3197 м3/ч включ.) св. 0,888 до 2,663 м3/с включ. (св. 3197 до 9587 м3/ч включ.) св. 2,663 до 355,096 м3/с (св. 9587 до 1278346 м3/ч)	±5,0 (отн.) ±3,5 (отн.) ±2,0 (отн.)
1	ИК расхода газового потока при нормальных условиях	от 0,102 до 353,485 м3/с (от 367 до 1272546 м3/ч)	±5,2 % (отн.)
2		от 0,138 до 477,204 м3/с (от 497 до 1717934 м3/ч)	±5,2 % (отн.)
3		от 0,121 до 420,647 м3/с (от 436 до 1514329 м3/ч)	±5,2 % (отн.)
4		от 0,130 до 452,460 м3/с (от 468 до 1628856 м3/ч)	±5,2 % (отн.)
5		от 0,133 до 459,530 м3/с (от 479 до 1654308 м3/ч)	±5,2 % (отн.)
6		от 0,156 до 540,832 м3/с (от 562 до 1946995 м3/ч)	±5,2 % (отн.)
7		от 0,105 до 364,089 м3/с (от 378 до 1310720 м3/ч)	±5,2 % (отн.)
8		от 0,093 до 321,671 м3/с (от 335 до 1158016 м3/ч)	±5,2 % (отн.)
9		от 0,129 до 448,926 м3/с (от 464 до 1616134 м3/ч)	±5,2 % (отн.)
10		от 0,151 до 523,157 м3/с (от 544 до 1883365 м3/ч)	±5,2 % (отн.)
11		от 0,109 до 378,229 м3/с (от 392 до 1361624 м3/ч)	±5,2 % (отн.)
12		от 0,121 до 420,647 м3/с (от 436 до 1514329 м3/ч)	±5,2 % (отн.)
1 -12	ИК массовой концентрации пыли при нормальных условиях	от 0 до 10,967 мг/м3 включ. св. 10,967 до 438,781 мг/м3	±35 % (прив.) ±35 % (отн.)
1	ИК массовых выбросов пыли	от 0 до 1,492 г/с включ. (от 0 до 5,371 кг/ч включ.) св. 1,492 до 59,680 г/с (св. 5,37 до 214,848 кг/ч)	±35,4 % (прив.) ±35,4 % (отн.)
2		от 0 до 2,014 г/с включ. (от 0 до 7,250 кг/ч включ.) св. 2,014 до 80,568 г/с (св. 7,250 до 290,045 кг/ч)	±35,4 % (прив.) ±35,4 % (отн.)

4

1	2	3	4
3		от 0 до 1,775 г/с включ. (от 0 до 6,390 кг/ч включ.)	±35,4 % (прив.)
		св. 1,775 до 71,019 г/с (св. 6,390 до 255,668 кг/ч)	±35,4 % (отн.)
4		от 0 до 1,910 г/с включ. (от 0 до 6,876 кг/ч включ.)	±35,4 % (прив.)
		св. 1,910 до 76,390 г/с (св. 6,876 до 275,004 кг/ч)	±35,4 % (отн.)
5		от 0 до 1,940 г/с включ. (от 0 до 6,984 кг/ч включ.)	±35,4 % (прив.)
		св. 1,940 до 77,584 г/с (св. 6,984 до 279,302 кг/ч)	±35,4 % (отн.)
6		от 0 до 2,283 г/с включ. (от 0 до 8,219 кг/ч включ.)	±35,4 % (прив.)
		св. 2,283 до 91,310 г/с (св. 8,219 до 328,716 кг/ч)	±35,4 % (отн.)
7		от 0 до 1,537 г/с включ. (от 0 до 5,533 кг/ч включ.)	±35,4 % (прив.)
	ИК массовых	св. 1,537 до 61,470 г/с (св. 5,533 до 221,292 кг/ч)	±35,4 % (отн.)
8	выбросов пыли	от 0 до 1,358 г/с включ. (от 0 до 4,889 кг/ч включ.)	±35,4 % (прив.)
		св. 1,358 до 54,309 г/с (св. 4,889 до 195,512 кг/ч)	±35,4 % (отн.)
9		от 0 до 1,895 г/с включ. (от 0 до 6,822 кг/ч включ.)	±35,4 % (прив.)
		св. 1,895 до 75,794 г/с (св. 6,822 до 272,858 кг/ч)	±35,4 % (отн.)
10		от 0 до 2,208 г/с включ. (от 0 до 7,949 кг/ч включ.) св. 2,208 до 88,326 г/с (св. 7,949 до 317,974 кг/ч)	±35,4 % (прив.) ±35,4 % (отн.)
11		от 0 до 1,596 г/с включ. (от 0 до 5,746 кг/ч включ.) св. 1,596 до 63,858 г/с (св. 5,746 до 229,889 кг/ч)	±35,4 % (прив.) ±35,4 % (отн.)
12		от 0 до 1,775 г/с включ. (от 0 до 6,390 кг/ч включ.) св. 1,775 до 71,019 г/с (св. 6,390 до 255,668 кг/ч)	±35,4 % (прив.) ±35,4 % (отн.)

Продолжение таблицы 4

2

Примечания:

• 1) Пределы допускаемой погрешности ИК при рабочих условиях эксплуатации нормированы в соответствии с п.п. 3.1.3, 3.9, 3.10, 3.13 постановления Правительства РФ от 16.11.2020 г. № 1847;

• 2) Нормирующим значением для расчета приведенной погрешности ИК является разность между максимальным и минимальным значениями диапазона измерений;

• 3) Пределы допускаемой погрешности измерений расхода газового потока при рабочих условиях нормированы с учетом погрешности измерений скорости газового потока и площади сечения шахты;

• 4) Пределы допускаемой погрешности измерений расхода газового потока при нормальных условиях и массовой концентрации пыли при нормальных условиях нормированы с учетом погрешности измерений температуры и давления газового потока

Таблица 5 - Основные технические характеристики АИС КВ ЦГС ККЦ

Наименование характеристики	Значение
Напряжение питающей сети переменного тока, В	от 198 до 242
Частота питающей сети переменного тока, Гц	от 45 до 55
Условия эксплуатации: - диапазон рабочих температур для устройств верхнего уровня, °С - диапазон рабочих температур для блоков управления MCU, °С - диапазон рабочих температур для анализаторов пыли, °С -   диапазон   рабочих   температур   для   расходомеров   и термопреобразователей сопротивления, °С - диапазон рабочих температур для преобразователей давления, °С - относительная влажность окружающей среды при +25 °С, %, не более - атмосферное давление, кПа	от +10 до +35 от -45 до +45 от 0 до +45 от -40 до +45 от -20 до +45 90 от 84 до 106,7

Таблица 6 - Показатели надежности АИС КВ ЦГС ККЦ

Наименование характеристики	Значение
Средний срок службы, лет	10

Знак утверждения типа

наносится на маркировочную табличку, выполненную в виде наклейки и расположенную в верхней части комплектных шкафов с лицевой стороны, а также в левый верхний угол титульного листа руководства по эксплуатации и паспорта-формуляра типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Система   автоматическая   измерительная контроля выбросов загрязняющих веществ центральной     газоочистной     станции кислородно-конвертерного цеха ПАО «ММК» в составе:	АИС КВ ЦГС ККЦ, зав. № 01	1 компл.
- анализаторы пыли - расходомеры газа ультразвуковые - термопреобразователи сопротивления - преобразователи давления измерительные - контроллер программируемый	DUSTHUNTER, мод. SP100 FLOWSIC 100 PR 90.2020/10 403466 SIMATIC S7-1200	12 шт. 12 шт. 12 шт. 12 шт. 1 шт.
Руководство по эксплуатации	М32673.06-АТХ2-ЦГС.РЭ	1 шт.
Паспорт-формуляр	М32673.06-АТХ2-ЦГС.ПФ	1 шт.

Сведения о методиках (методах) измерений

приведены в Приложении А эксплуатационного документа М32673.06-АТХ2-ЦГС.РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3, 3.9, 3.10, 3.13);

Постановление Правительства Российской Федерации от 13 марта 2019 «Об утверждении Правил создания и эксплуатации системы автоматического выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;

Постановление Правительства Российской Федерации от 13 марта 2019 «О требованиях к автоматическим средствам измерения и учета показателей загрязняющих веществ и (или) сбросов загрязняющих веществ, к техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10“¹⁶ до 100 А»;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Магнитогорский металлургический комбинат»

(ПАО «ММК»)

ИНН 7414003633

Юридический адрес: 455000, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 93

Телефон (факс): 8 (3519) 24-23-88, 25-33-33

E-mail: infommk@mmk.ru

Изготовитель

Публичное акционерное общество «Магнитогорский металлургический комбинат» (ПАО «ММК»)

ИНН 7414003633

Адрес: 455000, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 93

Телефон (факс): 8 (3519) 24-23-88, 25-33-33

E-mail: infommk@mmk.ru

Испытательный центр Общество с ограниченной (ООО «КЭР-Автоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский Тракт, д. 34Л, помещ. 1022 Телефон (факс): (843) 528-05-70 E-mail: office2@keravt.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314451.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94078-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗMEРEНИЙ

Гири классов Е1, Е2, F1, F2, М1 СМ

Назначение средства измерений

Гири классов Ei, Е2, Fi, F2, Mi СМ (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание средства измерений

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

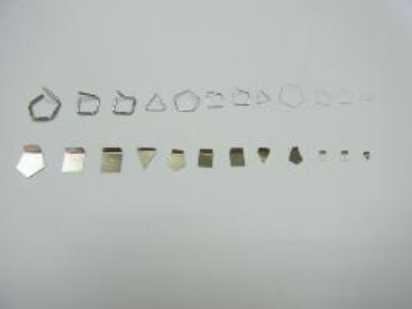

Гири номинальной массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг - квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

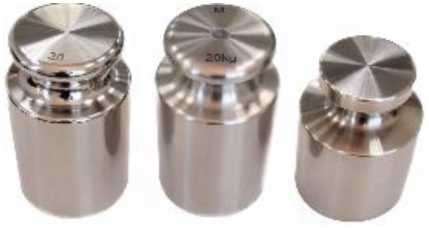

Гири номинальной массой от 1 г до i0 кг изготавливаются цилиндрической формы с головкой и без головки.

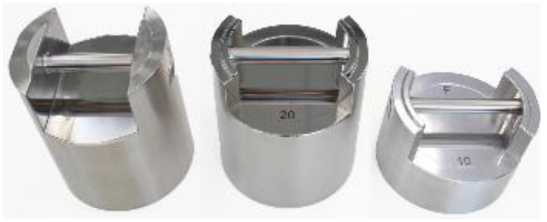

Гири номинальной массой 20 кг изготавливаются цилиндрической формы с головкой. Гири номинальной массой 5, 10 и 20 кг классов точности Fi, F2, Mi могут изготавливаться цилиндрической формы с ручкой.

Гири классов точности Ei, Е2 любой номинальной массы и классов точности Fi, F2, Mi массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.

Гири номинальной массой от 20 г классов точности Fi, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.

Гири номинальной массой от 20 г до 200 г класса точности Mi могут иметь подгоночную полость, а от 500 г класса точности Mi имеют подгоночную полость, закрываемую с помощью пробки.

Гири классов точности Ei, Е2, Fi, F2, Mi изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-i-2009.

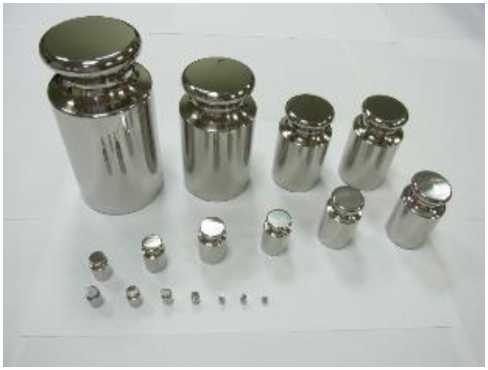

Гири изготавливаются отдельно и в наборах. Состав наборов и маркировка гирь -по ГОСТ OIML R 111-i-2009.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

• -            • 10ⁿ кг;

• -              • 10ⁿ кг;

• - (1;2;2;5) • 10ⁿ кг;

• - (1;1;2;2;5) • 10ⁿ кг.

Набор гирь может также состоять из нескольких гирь одного номинального значения массы.

Гири разных номинальных значений массы и классов по заявлению заказчика могут быть сформированы в виде комплекта и помещены в один футляр. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке футляра.

На отдельные гири и гири входящие в состав набора по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из семи арабских цифр, (для цилиндрических гирь без головки дополнительно после цифр номера пишется буква «Z») приведен на маркировочной табличке расположенной на футляре гирь или набора гирь.

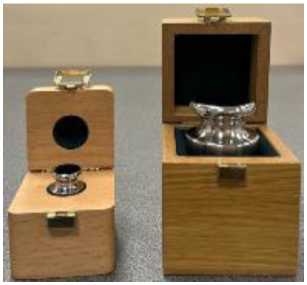

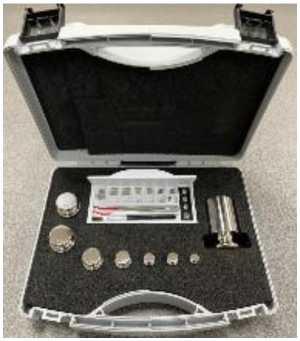

Наборы гирь и отдельные гири упакованы в футляры.

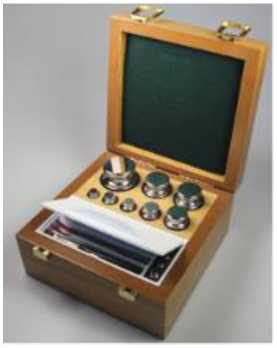

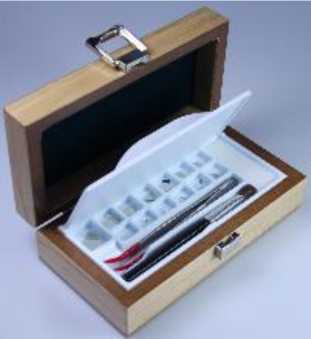

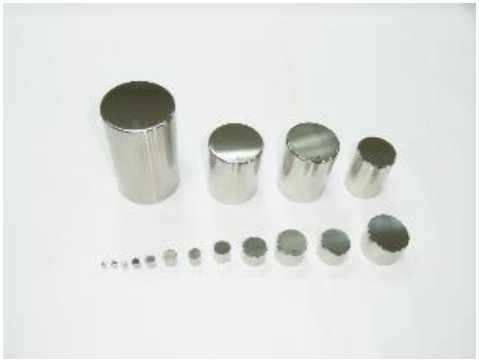

Формы гирь приведены на рисунках 1 - 4. Общий на рисунках 5 - 6.

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

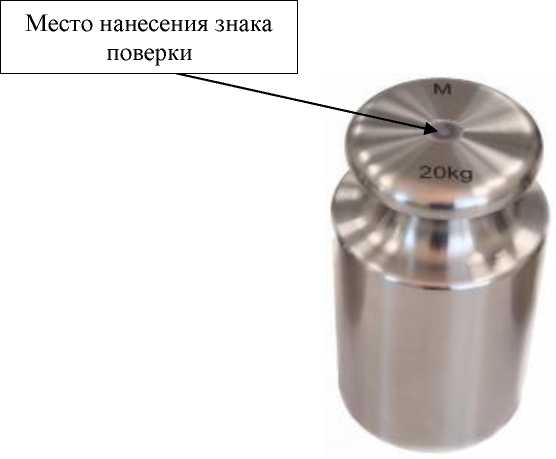

При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

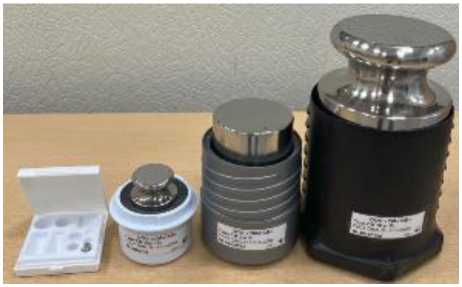

Рисунок 8 - Общий вид маркировочных табличек

Метрологические и технические характеристики

Таблица 1 -

абсолютной

ы

Номинальное значение массы гирь	Пределы допускаемой абсолютной погрешности ± 5т, мг, для гирь класса точности
	Е1	Е2	F1	F2	М1
20 кг	-	30	100	300	1000
10 кг	5,0	16	50	160	500
5 кг	2,5	8,0	25	80	250
2 кг	1,0	3,0	10	30	100
1 кг	0,5	1,6	5,0	16	50
500 г	0,25	0,8	2,5	8,0	25
200 г	0,10	0,3	1,0	3,0	10
100 г	0,05	0,16	0,5	1,6	5,0
50 г	0,03	0,10	0,3	1,0	3,0
20 г	0,025	0,08	0,25	0,8	2,5
10 г	0,020	0,06	0,20	0,6	2,0
5 г	0,016	0,05	0,16	0,5	1,6

таблицы 1

Номинальное значение массы гирь	Пределы допускаемой абсолютной погрешности ± 5т, мг, для гирь класса точности
	Е1	Е2	F1	F2	М1
2 г	0,012	0,04	0,12	0,4	1,2
1 г	0,010	0,03	0,10	0,3	1,0
500 мг	0,008	0,025	0,08	0,25	0,8
200 мг	0,006	0,020	0,06	0,20	0,6
100 мг	0,005	0,016	0,05	0,16	0,5
50 мг	0,004	0,012	0,04	0,12	0,4
20 мг	0,003	0,010	0,03	0,10	0,3
10 мг	0,003	0,008	0,025	0,08	0,25
5 мг	0,003	0,006	0,020	0,06	0,20
2 мг	0,003	0,006	0,020	0,06	0,20
1 мг	0,003	0,006	0,020	0,06	0,20

Таблица 2 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции

Класс гирь	Максимальная остаточная магнитная индукция ро М, мкТл
Е1	2,5
Е2	8
F1	25
F2	80
М1	250

Таблица 3 - Пределы допускаемых абсолютных значений магнитной восприимчивости

Номинальное значение массы гирь m	Максимальные значения магнитной восприимчивости х для гирь класса точности
	Е1	Е2	F1	F2
m<1 г	0,25	0,9	10	-
2 г<т<10 г	0,06	0,18	0,7	4
20 г<т	0,02	0,07	0,2	0,8

Таблица 4 - Диапазоны

значений плотности

Номинальное значение массы гирь	Диапазоны допускаемых значений плотности материала для гирь класса точности, Pmin, Pmax • 103     3
	Е1	Е2	F1	F2	М1
>100 г	7,934 - 8,067	7,81 - 8,21	7,39-8,73	6,4 - 10,7	>4,4
50 г	7,92 - 8,08	7,74 - 8,28	7,27 - 8,89	6,0 - 12,0	>4,0
20 г	7,84 - 8,17	7,50 - 8,57	6,6 - 10,1	4,8 - 24,0	>2,6
10 г	7,74 - 8,28	7,27 - 8,89	6,0 - 12,0	>4,0	>2,0
5 г	7,62 - 8,42	6,9 - 9,6	5,3 - 16,0	>3,0	-
2 г	7,27 - 8,89	6,0 - 12,0	>4,0	>2,0	-
1 г	6,9 - 9,6	5,3 - 16,0	>3,0	-	-
500 мг	6,3 - 10,9	>4,4	>2,2	-	-
200 мг	5,3 - 16,0	>3,0	-	-	-
100 мг	>4,4	-	-	-	-
50 мг	>3,4	-	-	-	-
20 мг	>2,3	-	-	-	-

Таблица 5 - Максимальные значения шероховатости поверхности гирь

Шероховатость поверхности	Класс точности гирь
	E1	E2	F1	F2
Rz, мкм	0,5	1	2	5
Ra, мкм	0,1	0,2	0,4	1

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Номинальное значение массы гирь:
- классов точности Е1	от 1 мг до 10 кг
- классов точности Е2, F1, F2, M1	от 1 мг до 20 кг
Условия эксплуатации: для гирь классов точности Е1, Е2, F1, F2
- температура окружающего воздуха, о С	от +10 до +35
- относительная влажность воздуха, %	от 30 до 80
для гирь классов точности М1
- температура окружающего воздуха, о С	от - 30 до +50
Изменение температуры в течение 1 ч, о С, не более
- гири классов точности Е1	± 0,3
- гири классов точности Е2	± 0,7
- гири классов точности F1	± 1,5
- гири классов точности F2	± 2
- гири классов точности М1	± 3

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка до отказа, ч, не менее:
- гири классов точности Е1	8000
- гири классов точности Е2, F1, F2, М1	4000

Знак утверждения типа

наносится на паспорт типографским способом и на маркировочную табличку в виде наклейки, выполненной методом термопечати, закрепленную на наружной поверхности футляра.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Кол-во
Гиря (набор гирь)	в соответствии с заказом	1 шт.
Футляр	-	1 шт.
Перчатка для гирь массой 1, 2, 5 кг	-	1 шт.
Перчатка для гирь массой 10, 20 кг	-	2 шт.
Перчатка для наборов с гирями массой более 1 г	-	1 шт.
Пинцет для наборов гирь (с гирями массой менее 1 кг)	-	1 шт.
Кисточка для наборов гирь (с гирями массой менее 1 кг)	-	1 шт.
Гиря СМ ГОСТ OIML R 111-1- 2009. Паспорт Набор гирь СМ ГОСТ OIML R 111-1- 2009. Паспорт	ЛНТЕ 0.005.001 ПС ЛНТЕ 0.005.002 ПС	1 экз.
Салфетка из микрофибры (по отдельному заказу)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Указания по эксплуатации и хранению» документов «Гиря СМ

ГОСТ OIML R 111-1- 2009. Паспорт ЛНТЕ 0.005.001 ПС» и «Набор гирь СМ

ГОСТ OIML R 111-1- 2009. Паспорт ЛНТЕ 0.005.002 ПС».

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 28.29.39-001-97698776-2024 «Гири классов Е1, Е2, F1, F2, M1 СМ. Технические условия»;

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.

Правообладатель

Общество с ограниченной ответственностью «СМ-Лаб» (ООО «СМ-Лаб»)

ИНН 7816750378

Юридический адрес: 192102, г. Санкт-Петербург, вн.тер.г. Муниципальный округ

Волковское, набережная реки Волковки, д. 9, лит. А, помещ. 3-Н, оф.216

Телефон: 7 921 3713771

E-mail: info@giri.ru

Изготовитель

Общество с ограниченной ответственностью «СМ-Лаб» (ООО «СМ-Лаб»)

ИНН 7816750378

Юридический адрес: 192102, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Волковское, набережная реки Волковки, д. 9, лит. А, помещ. 3-Н, оф. 216

Адрес места осуществления деятельности: 192102, г. Санкт-Петербург, набережная реки Волковки, д. 9

Телефон: 7 921 3713771

E-mail: info@giri.ru

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени

(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94079-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ПАО «Дорогобуж»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Дорогобуж» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, потреблённой за установленные интервалы времени технологическим объектом, сбора, обработки, хранения, формирования отчётных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ПАО «Дорогобуж», включающий в себя сервер баз данных (далее - БД) АИИС КУЭ, устройство синхронизации времени (далее - УСВ) типа УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации и программное обеспечение (далее - ПО) ПК «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний уровень системы, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации-участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка.

Передача результатов измерений, состояния средств и объектов измерений по группам точек поставки производится с сервера баз данных настоящей системы.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК, ИВК). АИИС КУЭ оснащена УСВ-2, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени по сигналам навигационных систем ГЛОНАСС/GPS, получаемым от встроенного приемника. Сервер БД, установленный в центре сбора и обработки информации (далее - ЦСОИ) ПАО «Дорогобуж», периодически (1 раз в час) сравнивает показания своих часов с показаниями часов УСВ-2. Сервер БД производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2 при любом расхождении часов сервера и УСВ-2. Сравнение шкалы времени счетчиков со шкалой времени сервера БД осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера БД, производится синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Время (дата, часы, минуты, секунды) коррекции часов счетчика электроэнергии, сервера БД отражаются в журналах событий. Факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журнале событий сервера БД

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре. Заводской номер АИИС КУЭ: 002.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 -

данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	6C13139810A85B44F78E7E5C9A3EDB93
Алгоритм      вычисления      цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСВ		Границы основной погрешности (^), %	Границы погрешности в рабочих условиях (д) %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ Кислотная, ввод 6 кВ Р1	ТШВ15 Кл. т. 0,2 Ктт 6000/5 Рег. № 5719-03	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-12	УСВ-2 Рег. № 41681-10	активная реактивная	±0,8 ±1,8	±1,6 ±2,7
2	ПС 110 кВ Кислотная, ввод 6 кВ Р2	ТШВ15 Кл. т. 0,2 Ктт 6000/5 Рег. № 5719-03	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
3	ПС 110 кВ Кислотная, ввод 6 кВ Р3	ТШВ15 Кл. т. 0,2 Ктт 6000/5 Рег. № 5719-03	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
4	ПС 110 кВ Кислотная, ввод 6 кВ Р4	ТШВ15 Кл. т. 0,2 Ктт 6000/5 Рег. № 5719-03	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
5	ПС 110 кВ Азотная, РУ-6 кВ, I СШ 6 кВ, яч. 15, ввод 6 кВ Т-1	ТШЛП-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 19198-00	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 16687-02	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±1,1 ±2,7	±3,0 ±4,8

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (А), с

Примечания

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02(0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 25 от +0 °C до +40 °C.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УСВ на аналогичные утвержденных типов.

• 6 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 7 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
Количество ИК	25
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	35000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ: - среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и на сервере;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений.

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована). Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТШВ15	8
Трансформатор тока	ТШЛП-10	8
Трансформатор тока	ТЛО-10	4
Трансформатор тока	ТПЛ-10-М	8
Трансформатор тока	ТПЛ-10	4
Трансформатор тока	ТПЛМ-10	2
Трансформатор тока	Т-0,66 У3	6
Трансформатор напряжения	НАМИТ-10	8
Трансформатор напряжения	ЗНОЛ	6
Трансформатор напряжения	ЗНОЛ.06	12
Трансформатор напряжения	НТМИ-6-66	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.02М.02	8
Счётчик электрической энергии многофункциональный	Меркурий 234 ART 00 PR	4
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	4

таблицы 4

1	2	3
Счётчик электрической энергии многофункциональный	Меркурий 230 ART-00 PQRSIDN	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.20	5
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	2
Счётчик электрической энергии многофункциональный	Меркурий 230 ART-02 PQCSIGDN	1
Устройство синхронизации времени	УСВ-2	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	83944454.422222.054-002 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной   информационно-измерительной

коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Дорогобуж», аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Дорогобуж» (ПАО «Дорогобуж»)

ИНН 6704000505

Юридический адрес: 215753, Смоленская обл., Дорогобужский р-н, г. Дорогобуж, тер. Промплощадка ПАО «Дорогобуж»

Телефон: (48144) 68-207

Факс: (48144) 6-83-28

Изготовитель

Общество с ограниченной ответственностью «АТМ Технолоджи» (ООО «АТМ Технолоджи»)

ИНН 7107505374

Адрес: 300012, Тульская обл., г. Тула, ул. Михеева, д. 17, оф. 208 Телефон: +7(4872)701-345

E-mail: info@atm-tech.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94080-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ЕНЭС ПП 500 кВ Агорта

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПП 500 кВ Агорта (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (далее - ИИК), включающие измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий устройство сбора и передачи данных (далее - УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают

связи), присоединенного отказе основного канала

производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМL и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. Заводской номер АИИС КУЭ 055. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные СПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование СПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) СПО	не ниже 1.0.0.4.
Цифровой идентификатор СПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe
Примечание - алгоритм вычисления цифрового идентификатора СПО - MD5

СПО АИИС КУЭ ЕНЭС (Метроскоп) не влияет на метрологические характеристики АИИС КУЭ.

Уровень защиты СПО АИИС КУЭ ЕНЭС (Метроскоп) - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД/ УССВ
1	ОРУ 500 кВ, яч. 4, ВЛ 500 кВ Зейская ГЭС - Агорта №1	ТРГ-УЭТМ® кл.т. 0,2S Ктт = 1200/1 рег. № 53971-13	НДКМ кл.т. 0,2 Ктн = (500000/V3)/(100/V3) рег. № 60542-15	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18	ю 1 <М С1 c^ 1Г)    1 СЛ сл <С о о и о Нм N Н м о н
2	ОРУ 500 кВ, яч. 1, ВЛ 500 кВ Зейская ГЭС - Агорта №2	ТРГ-УЭТМ® кл.т. 0,2S Ктт = 1200/1 рег. № 53971-13	НДКМ кл.т. 0,2 Ктн = (500000/V3)/(100/V3) рег. № 60542-15	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18
3	ЗРУ 10 кВ, яч. 1, КВЛ 10 кВ Энергия - Агорта №1	ТОЛ-СЭЩ кл.т. 0,5S Ктт = 100/5 рег. № 51623-12	НАЛИ-СЭЩ кл.т. 0,5 Ктн = (10000)/(100) рег. № 51621-12	СТЭМ-300 кл.т. 0,5S/1,0 рег. № 71771-18
4	ЗРУ 10 кВ, яч. 4, КВЛ 10 кВ Энергия - Агорта №2	ТОЛ-СЭЩ кл.т. 0,5S Ктт = 100/5 рег. № 51623-12	НАЛИ-СЭЩ кл.т. 0,5 Ктн = (10000)/(100) рег. № 51621-12	СТЭМ-300 кл.т. 0,5S/1,0 рег. № 71771-18

Примечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2: активная, реактивная.

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	4
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электроэнергии	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- средняя наработка на отказ, ч, не менее:
для счетчиков СТЭМ-300	220000
- средняя время восстановления работоспособности, ч	72
УСПД:
- средняя наработка на отказ, ч, не менее	75000
УССВ ИВК:
- среднее время наработки на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут.,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут., не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - выводы измерительных трансформаторов тока;

• - счётчика;

• - испытательной коробки;

• - УСПД;

защита на программном уровне информации при хранении, передаче,

параметрирование:

• - пароль на счетчиках;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

Знак утверждения типа

наносится на титульный лист паспорта-формуляра на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТРГ-УЭТМ®	6
Трансформатор тока	ТОЛ-СЭЩ	6
Трансформатор напряжения	НДКМ	12
Трансформатор напряжения	НАЛИ-СЭЩ	2
Счётчик электрической энергии многофункциональный	СТЭМ-300	4
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Устройство синхронизации системного времени	СТВ-01	1
Паспорт-Формуляр	42.П016-1-125-АУ.5 ПС-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПП 500 кВ Агорта», аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. м. о. Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. м.о. Можайский, ул. Беловежская, д. 4 Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2953

Регистрационный № 94081-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-20000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 20000 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

Резервуар РВСП-20000 с заводским номером 25 расположен на территории НПС «Александровская», Нижневартовское УМН АО «Транснефть - Сибирь» по адресу: Томская область, Александровский район, Александровское сельское поселение.

Общий вид резервуара РВСП-20000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

ефть Транснефти ---35— Нефть

Рисунок 1 - Общий вид резервуара РВСП-20000 № 25

Пломбирование резервуара РВСП-20000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-20000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Юридический адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

E-mail: rmk@nzrmk.ru

Web-сайт: www.nzrmk.ru

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций

имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова

(Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

Web-сайт: www.nzrmk.ru

E-mail: rmk@nzrmk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

---
