МИНИСПКТЭО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ российско* федерации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 февраля 2016 г.                                                              152

____—_____________. №.._________

Москва

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «НПГ1 «Доза» от 14 января 2016 г. № 16-И/45 приказываю:

• 1. Внести изменения в описание типа на радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61710-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

С.С.Г олубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2016 г. № 152

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М

Назначение средства измерений

Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М (далее - радиометры), предназначены для измерения уровня загрязненности поверхностей альфа- и бета-активными веществами (по плотности потока альфа- и бета-частиц, падающих на входные окна блоков детектирования) и сигнализации о превышении (или не превышении) установленных пороговых уровней.

Описание средства измерений

В состав радиометров могут входить следующие основные узлы и блоки:

• - нижняя и верхняя рамы, одна, две или три вертикальные стойки;

• - основание для БД;

• - стойка навесная;

• - подвижная панель;

• - блок включения БВФ-01 (в стойке с блоками измерения);

• - блоки детектирования БДЗБ (встроенные и выносные);

• - блок детектирования БДЗА (выносной);

• - блок обработки информации УАК-07;

• - блок обработки информации БОИ-04;

• - блок индикации БИЦ-02 (для индикации «ЧИСТО» - «ГРЯЗНО»);

• - блок индикации БИЦ-03 (для вывода на дисплее результатов измерения);

• - блок индикации БИЦ-04 (для индикации состояния радиометра «ГОТОВ» или «НЕ ГОТОВ»;

• - панель разъемов ПР-02.

Измерение уровня загрязненности бета-активными веществами производится встроенными и выносными блоками детектирования БДЗБ.

Измерение уровня загрязненности альфа-активными веществами производится выносным блоком детектирования БДЗА.

Специальное размещение стационарных блоков детектирования БДЗБ на корпусе радиометра позволяет производить контроль загрязненности наружных поверхностей одежды (или кожного покрова) человека бета-активными веществами (в том числе верхняя часть головы, плечи, боковая поверхность бедер и ног, руки с наружной и внутренней стороны). Измерение уровня загрязненности производится в два этапа: сначала производится контроль человека спереди, затем человек поворачивается и происходит контроль сзади.

Радиометр вырабатывает сигнал «ГРЯЗНО» (срабатывает звуковая и световая сигнализация), если измеренный уровень загрязненности поверхностей по одному или нескольким измерительным каналам превышает установленное пороговое значение.

Радиометр вырабатывает сигнал «ЧИСТО» и отключает замок выходной двери, если измеренный уровень загрязненности поверхностей по одному или нескольким измерительным каналам не превышает установленное пороговое значение.

Блок обработки информации БОИ-04 с выносными блоками детектирования БДЗБ и БДЗА является полностью автономным и сигналов на блокирование или открытие выходной двери не выдает.

В состав стойки радиометра могут входить одна или две двери (входная и выходная) для прохода персонала.

В зависимости от комплектации радиометра РЗБА-04-04М, в качестве детекторов могут использоваться счетчики Гейгера-Мюллера или органические сцинтилляционные детекторы.

Программное обеспечение

Программное обеспечение радиометров с использованием блоков детектирования на счетчиках Гейгера-Мюллера или с использованием органических сцинтилляционных детекторов состоит из встроенного программного кода (программы пользователя) и интегрированной памяти с таблицами градуировочных коэффициентов и констант, записанных в постоянное запоминающее устройство процессора блока обработки информации УАК-07.

Метрологически значимой частью в обоих исполнениях является все встроенное ПО. Идентификационные данные программного обеспечения радиометра на счетчиках Гейгера-Мюллера приведены в таблице 1.

Таблица 1

Идентификационные данные программного обеспечения радиометра на сцинтилляторах приведены в таблице 2.

Таблица 2

и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Внешний вид радиометров и места опломбирования представлены на рисунках 1,2.

Механизм перемещения БД 1

БД№1

для контроля головы

Табличка изготовителя

Место опломбирования

Входная дверь

Зажим для заземления

Блок обработки информации УАК-07

Стойка с блоками измерения

Выносной блок детектирования БДЗА

Блок обработки информации БОИ-04

Блок детектирования

БДЗБ

Блок индикации

БИЦ-04

Блок индикации

БИЦ-03

Верхняя рама

БД№17иБД№18

Нижняя рама

Стойка с блоками детектирования

БД №25 и БД №26 для контроля ладоней рук

Стойка средняя с БД № 19-24 для контроля боковой поверхности тела

ЭМ-04 Узел электромагнита

Датчик положения

ДПИ-07 выходной двери

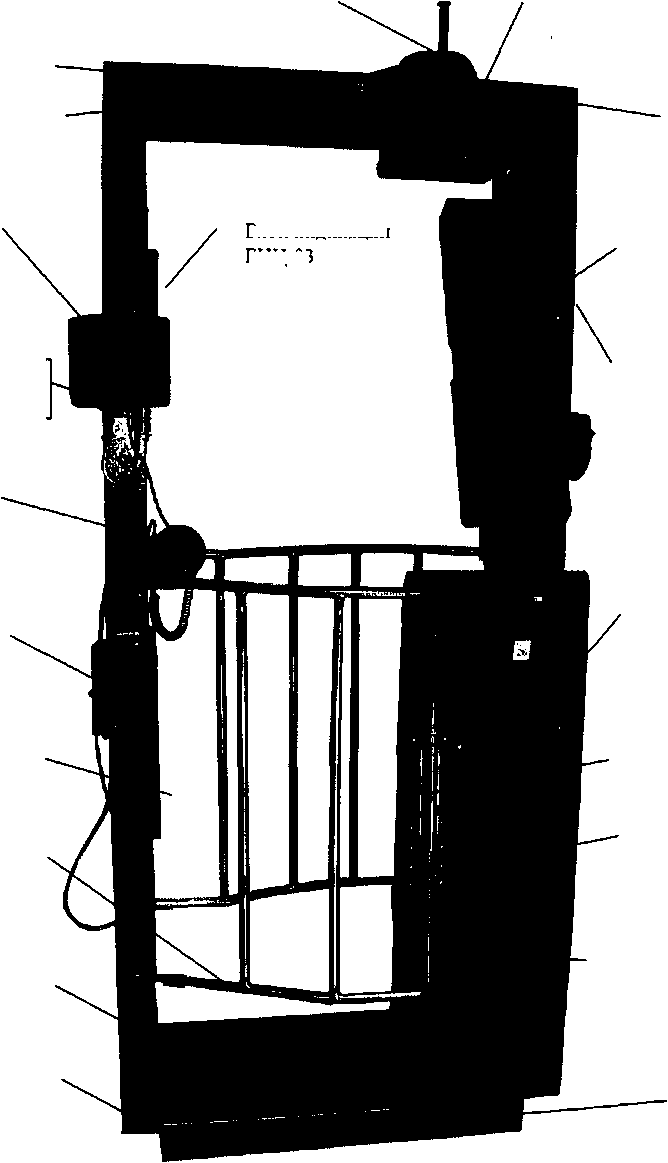

Рисунок 1 - Внешний вид радиометра с блоками детектирования на основе счетчиков Гейгера-Мюллера

Блок индикации БИЦ-04

Место опломбирования

Место для нанесения проектной маркировки

Тумблер открытия аварийного прохода

Выносной блок детектирования БДЗА

Блок обработки информации БОИ-04

Выносной блок детектирования БДЗБ

Блок обработки информации УАК-07

Табличка изготовителя

БД для контроля головы

БД для контроля плеча

Узел электромагнита ЭМ-04 входной двери

Стойка средняя с БД для контроля боковой поверхности тела

Стойка левая (с блоками детектирования)

БД для контроля ладони

БД для контроля кисти

' Нижняя рама

Зажим для заземления

БД для контроля

ног

Рисунок 2 - Внешний вид радиометра с блоками детектирования на основе органических сцинтилляционных детекторов

Знак поверки наносится в виде оттиска клейма на свидетельство о поверке. Метрологические и технические характеристики

Диапазон измерений плотности потока бета-частиц (для энергии бета-частиц от ОДО до 2,5 МэВ), мин'¹-см"²:

Габаритные размеры, мм, не более

- стойки со стационарными блоками детектирования БДЗБ,

Знак утверждения типа

наносится на фирменную табличку изготовителя, закрепленную на неподвижной панели стойки радиометра РЗБА-04-04М фотоспособом и типографским способом на титульный лист руководства по эксплуатации ФВКМ.412125.004 РЭ.

Комплектность средства измерений

Комплектность средства измерений соответствует таблице 3.

Т а б л и ц а 3

Поверка

осуществляется по документу 31867313-15/1 МП «Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 19.08.2015 г.

Основное поверочное оборудование:

• - рабочие эталонные источники бета-излучения с радионуклидами ⁹⁰Sri-⁹⁰Y типа СО с площадью рабочей поверхности 160 см ’², с номинальными значениями внешнего излучения в угол 2л от 10 до 90 мин"¹-см"² (2 шт), от 500 до 900 мин^_1см’² (2 шт), от 5000 до 9000 мин’¹ см'² (2 шт);

• - рабочие эталонные источники альфа-излучения с радионуклидом Ри-239 типа П9 с площадью рабочей поверхности 100 см "², с номинальными значениями внешнего излучения в угол 2л от 50 до 90 мин’^см"², от 500 до 900 мин"¹-см"², от 5000 до 9000 мин'^см"²

• - рабочий эталонный источник альфа-излучения типа У8 с радионуклидом ²³⁸U с номинальным значением плотности потока альфа-излучения в угол 2л от 50 до 900 мин" ‘•см-²;

• - рабочий эталонный источник альфа-излучения типа У4 с радионуклидом ²³⁴U с номинальными значениями внешнего излучения в угол 2л от 50 до 90 мин’¹ см^-2.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412125.004 РЭ.

Нормативные документы, устанавливающие требования к радиометрам загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М

• 1. ГОСТ 8.033-84. ГСИ. Государственная первичная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

• 2. ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

• 3. ГОСТ 29074-91. Аппаратура контроля радиационной обстановки. Общие требования.

• 4. ГОСТ 32137-2013. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

• 5. Приказ Минздравсоцразвития России от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), ИНН 7735542228.

Юридический адрес: 124498, Москва, г. Зеленоград, Георгиевский проспект, д.6 тел. (495) 777-84-85, факс (495) 742-50-84

http://www.doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области», Центральное отделение).

Юридический и почтовый адрес: рабочий поселок Менделеево, Солнечногорский р-н, Московская обл., 141570

тел. (495) 994-22-10 факс (495) 994-22-11,

http://www.mencsm.ru, E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа№ 30083-2014 от 07.02.2014 г.
