МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 января 2023 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 23 августа 2022 г. № 2103 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой приказываю:

• 1. Внести изменения в пункт 1 приложения к приказу от 23 августа 2022 г. № 2103 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

--

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

\

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 20

Лист № 1 Регистрационный № 72364-18                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые КРАБ-П

Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление весами осуществляется с помощью пульта дистанционного управления (далее - ПДУ) с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485.

Весы состоят из грузоприёмного устройства (далее ГПУ), состоящего из элементов верхнего и нижнего подвесов, и конструктивно объединенных в стальном корпусе: весоизмерительного датчика, встроенного электронного блока измерений и аккумуляторной батареи.

В весах применяются следующие модули:

- датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный №60480-15);

- датчики весоизмерительные сжатия 740 (регистрационный №50842-12);

- датчики весоизмерительные МВ150 (регистрационный №44780-10);

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);

- датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

• - электронный блок измерения Complete Digital Display производства фирмы «EHP Wagetechnik GmbH», Германия,

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск.

Обозначение модификаций весов имеет следующий вид: КРАБ-П -Х1-Х2-Х3, где

КРАБ-П - обозначение типа весов;

Х1 - максимальная нагрузка Max, т;

Х2 - тип датчика (С16, 740, МВ150, М, ZS);

Х3 - тип электронного блока:

индекс отсутствует - электронный блок вторичного преобразования веса DataVes-18; 1 - электронный блок измерения Complete Digital Display.

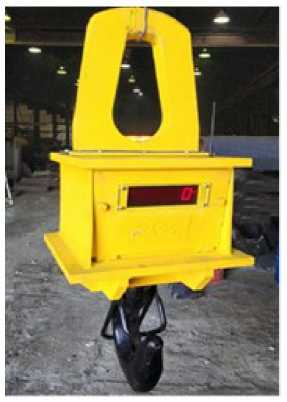

Общий вид весов крановых КРАБ-П представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Для защиты от несанкционированного доступа в режим юстировки весов пломбируется корпус электронного блока измерения Complete Digital Display или электронного блока вторичного преобразования веса DataVes-18. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

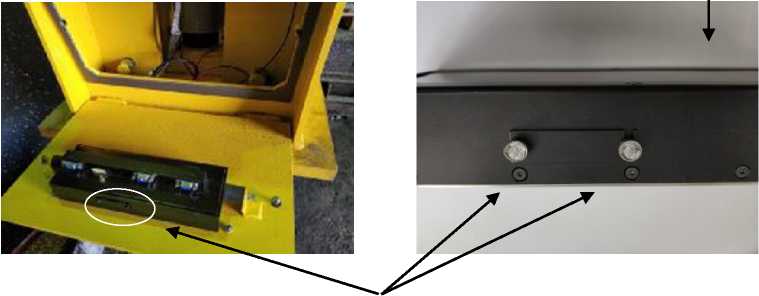

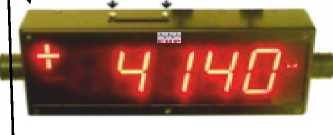

Схемы пломбировки электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18 от несанкционированного доступа приведены на рисунке 2. Знак поверки на электронный блок не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

Электронный блок вторичного преобразования веса DataVes-18

Свинцовая или мастичная пломба

Рисунок 2 - Схема пломбировки от несанкционированного доступа электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18.

Общий вид маркировочной таблички приведен на рисунке 3

Весы крановые КРАБ-П-ЗО-С16

Сделано в России

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются на дисплее электронного блока при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса весов

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе «Весы крановые КРАБ-П. Руководство по эксплуатации. ИВПС.404432.257 РЭ с изменением 1», раздел 3.3 «Порядок работы».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4Г, оф. 245

Тел.: (383) 363-19-84;

Тел./факс: (383) 363-19-54

Е-mail: inter-ves@mail.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц №30004-13.
