№2048 от 09.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 211390
О внесении изменений в описание типа СИ на Приборы регистрирующие pR 10000, pR20000
Приказы по основной деятельности по агентству Вн. Приказ № 2048 от 09.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 декабря 2020 г.
№ 2048
Москва
О внесении изменений в описание типа на приборы регистрирующие pRIOOOO, pR20000
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Иокогава Электрик СНГ» от 15 июля 2020 г. № YRU-L20-01840 приказываю:
-
1. Утвердить новую редакцию описания типа на приборы регистрирующие pR10000, pR20000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 16519-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
f А
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии ___________
• ДЬН U U Pi L '-i 11КЛ1 t I
Сертификат: 01C95C9A007CACB9B24B5327C21BB4CE93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
■>
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» декабря 2020 г. № 2048
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы регистрирующие ^R10000, ^R20000
Назначение средства измеренийПриборы регистрирующие pR1O000, pR20000 предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующего резистора), выходных сигналов от термопар и термопреобразователей сопротивления.
Описание средства измеренийПриборы представляют собой устройства в стальном корпусе с диаграммной бумажной лентой, точечно-матричным дисплеем и набором функциональных клавиш на передней панели, закрываемой герметичной прозрачной дверцей.
С обратной стороны расположены съемные клеммные колодки для подключения проводов электропитания, измерительных проводов.
Аналоговые сигналы преобразуются в цифровые 14-разрядным аналого-цифровым преобразователем (АЦП). Настройка регистраторов осуществляется при помощи функциональных клавиш, расположенных за дверцей прибора.
Рисунок 1 - Общий вид приборов регистрирующих

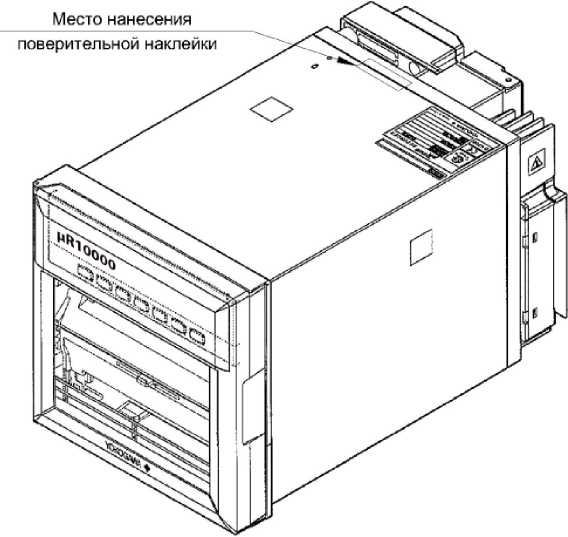

Рисунок 2 - Схема пломбирования наклейкой прибора p.R10000

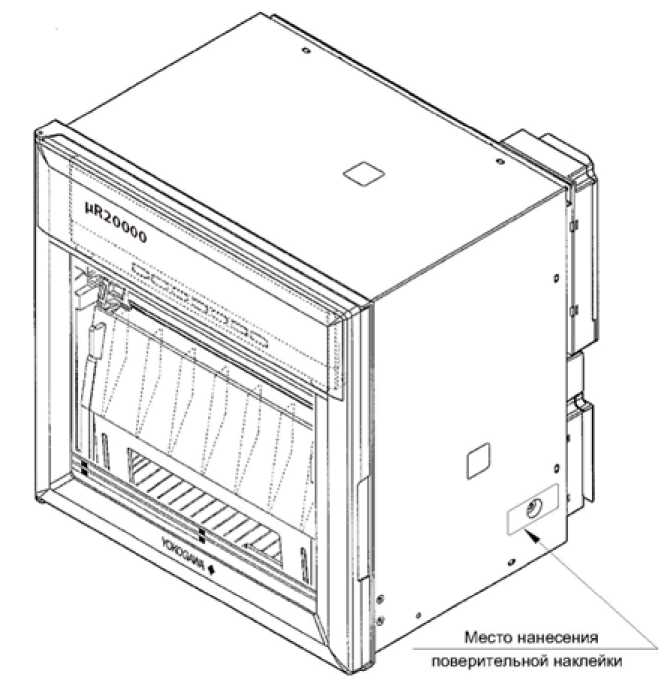

Рисунок 3 - Схема пломбирования наклейкой прибора p.R20000
Измерительная информация регистрируется в виде кривых на диаграммной бумажной ленте: перьевым способом до 4-х сигналов и матричным способом до 24-х сигналов.
На точечно-матричном дисплее индицируется значение только одного измерительного канала с возможностью выбора.
Приборы могут подключаться к персональному компьютеру по средствам интерфейса Ethernet, RS-422A/485, устройства сопряжения.
Программное обеспечениеДля преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики регистраторов нормированы с учетов влияния на них БПО.
Для конфигурирования приборов регистрирующих |iR10000, |iR20000 используется прикладное программное обеспечение RXA10 (далее ППО RXA10). ППО RXA10 устанавливается на персональный компьютер (далее ПК). ППО RXA10 позволяет:
-
- получить файл настроек подключенного каким-либо выше описанным способом устройства регистрирующего |iR10000 или |iR20000 для внесения изменений или сохранения его на носителе информации, поддерживаемом ПК;
-
- открыть сохраненный файл настроек устройства регистрирующего |iR10000 или I1R20000 для внесения изменений с последующим сохранением его на носителе информации, поддерживаемом ПК;
-
- создать файл настроек устройства регистрирующего |iR10000 или |iR20000 с последующим сохранением его на носителе информации, поддерживаемом ПК;
-
- записать файл настроек на устройство регистрирующее |iR10000 или |iR20000, подключенное каким-либо выше описанным способом.
Программа RXA10 не имеет доступ к энергонезависимой памяти регистраторов и не позволяет заменять или корректировать БПО.
Для отображения, мониторинга и вывода на печать измеренных данных, преобразования в формат MS-Excel или ASCII c помощью ПК используется прикладное программное обеспечение (ППО) SMARTDAC+ Standard Universal Viewer, которое не имеет доступа к БПО и не позволяет заменять или корректировать БПО
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
БПО |
ППО | |
Идентификационное наименование ПО |
- |
RXA10 |
Номер версии (идентификационный номер ПО) |
1.01 и выше |
R3.04.01 и выше |
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики Метрологические характеристики приборов pR10000, pR20000 приведены в таблице 2
Таблица 2 - Метрологические характеристики приборов pR10000, pR20000
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности цифровой индикации, ± Лои |
Наименьший разряд цифровой индикации, y |
от минус 20 до плюс 20 мВ |
±(0,1 % Х + 2 y) |
10 мкВ |
от минус 60 до плюс 60 мВ |
10 мкВ | |
от минус 200 до плюс 200 мВ |
100 мкВ | |
от минус 2 до 2 В |
1 мВ | |
от минус 6 до плюс 6 В |
1 мВ | |
от минус 20 до плюс 20 В |
10 мВ | |
от минус 50 до плюс 50 В |
±(0,1 % Х + 3 y) |
10 мВ |
от 1 до 5 В |
±(0,1 % Х + 2 y) |
1 мВ |
Сигналы от термопар типов | ||
R: от 0 до 1760 ОС |
±3,7 ос в диапазоне от 0 до 100 ОС ±1,5 ос в диапазоне свыше 100 до 300 ос ±(0,15 % Х + 1,0 ос) свыше 300 ос |
0,1 ос |
S: от 0 до 1760 ос | ||
B: от 0 до 1820 ос |
в диапазоне от 0 до 400 ос погрешность не нормируется ±2,0 ос в диапазоне свыше 400 до 600 ос ±(0,15 % Х + 1,0 ос) свыше 600 ос | |
K: от минус 200 до плюс 1370 оС |
±(0,15% Х+ 1,0 ос) в диапазоне от минус 200 до минус 100 ос ±(0,15% Х+ 0,7 ос) свыше минус 100 ос | |
E: от минус 200 до плюс 800 ос |
±(0,15 % Х+ 0,5 ос) | |
J: от минус 200 до плюс 1100 ос |
±(0,15 % Х+ 0,7 ос) в диапазоне от минус 200 до минус 100 ос ±(0,15 % Х+ 0,5 ос) свыше минус 100 ос | |
T: от минус 200 до плюс 400 ос |
±(0,15 % Х+ 0,5 ос) | |
N: от 0 до 1300 ос |
±(0,15 % Х+ 0,7 ос) | |
W: от 0 до 2315 ос |
±(0,15 % Х+ 1,0 ос) | |
L*: от минус 200 до плюс 900 ос |
±(0,15 % Х+ 0,7 ос) в диапазоне от минус 200 до минус 100 ос ±(0,15 % Х+ 0,5 ос) свыше минус 100 ос | |
U*: от минус 200 до плюс 400 ОС |
±(0,15 % Х+ 0,5 ос) | |
Сигналы от термопреобразователей сопротивления | ||
Pt 100: от минус 200 до плюс 600 ос |
±(0,15 % Х+ 0,3 ос) |
0,1 ос |
Пределы допускаемой основной приведённой погрешности регистрации на диаграммной ленте
Лор= ± 0,3% D,
где D - диапазон регистрации.
Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды в пределах рабочих условий применения:
для цифровой индикации: ± (0,1 % Х +1 у) / 10 °C,
для регистрации: ± (0,1 % Х +1 у + 0,2 % D)/ 10 °C (не включая погрешность компенсации температуры холодного спая).
Пределы допускаемой дополнительной погрешности от изменения на 2 Гц частоты источника питания переменного тока от 90 до 132 В или от 180 до 250В:
для: цифровой индикации ± (0,1 % Х +1 у), регистрации то же, что для цифровой индикации.
Пределы допускаемой дополнительной погрешности от изменения напряжения источника питания переменного тока:
для: цифровой индикации ± 1 разряд; регистрации: ± 0,1 % D.
Пределы допускаемой дополнительной погрешности от воздействия магнитного поля:
для: цифровой индикации: ± (0,1 % X +10 у); регистрации: ± 0,5% D.
Погрешность канала компенсации температуры холодного спая:
-
- для K, J, E, T, N, L, U ±0,5 °C,
-
- для R, S, B, W ± 1 °С.
Скорость продвижения диаграммной ленты:
для перьевой модели от 5 до 12000 мм/ч,
для матричной модели от 1 до 1500 мм/ч.
Погрешность скорости продвижения диаграммной ленты ± 0,1 %.
Примечания:
Х - значение верхнего предела диапазона измерений, * - по градуировочным таблицам DIN 43710
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
90 до 132 или от 180 до 250 от 49 до 51 21,6 до 26,4 |
Потребляемая мощность, В^А, не более
|
40 55 |
Периодичность регистрации измерений:
|
непрерывно 6 /10 , 12 /15, 18 / 20, 24 / 30 . |
Рабочие условия применения:
|
от 0 до +50 от 20 до 80 от 84 до 106 |
Нормальные условия применения:
|
от +21 до +25 от 45 до 75 от 84 до 106 |
Температура транспортирования, °С |
от -25 до + 60 |
Масса, кг, не более pR10000 pR20000 |
2,5 9,0 |
Габаритные размеры, мм, не более pR10000 pR20000 |
152х152х248 295х295х244 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Прибор регистрирующий |
pR10000, pR20000 |
по заказу |
Комплект ЗИП: | ||
электронные платы |
B88xxxx |
по заказу |
части корпуса |
B99xxxx |
по заказу |
крепление и винты |
Y 93xxxx |
1 комплект |
провод питания |
A10xxxx |
по заказу |
резистор |
41592x 43892x |
по заказу |
Продолжение таблицы 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
картридж с красящей лентой |
В990ххх |
1 шт. |
картридж сменного фломастера, плоттерное перо |
В9902хх |
по заказу |
монтажный кронштейн |
В9900ВХ |
1 шт. |
диаграммная бумага |
B95xxxx |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 16519-12 |
1 экз. |
осуществляется в соответствии с документом МП 16519-12: «Приборы регистрирующие pR10000, pR20000. Методика поверки» с изменением № 1, утверждённым ФГУП «ВНИИМС» 29.01.2016 г.
Основные средства поверки:
калибратор-вольтметр универсальный В1-28, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10759-86;
мера электрического сопротивления постоянного тока многозначная Р 3026-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 8478-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора регистрирующего в соответствии с рисунками 2 и 3.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к приборам регистрирующим gR10000, gR20000ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7164-78 Приборы автоматические следящего уравновешивания ГСП. Общие технические условия
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
ИзготовителиYokogawa Electric Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan
Yokogawa Electric China Co., Ltd., Китай.
Адрес: No.365 Xing Long Street, Suzhou Industrial Park, Suzhou 215126, Jiangsu China
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, Самарская ул., д.1, этаж 4
Телефон: +7 (495) 737-78-68/71 Факс: +7 (495) 737-78-69
Е-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
