Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2020 г. № 40
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ
Назначение средства измеренийПрицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Описание средства измеренийПрицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ являются транспортными мерами полной вместимости.
Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ представляют собой технологическое оборудование, состоящее из цистерны, насосной установки, узла выдачи топлива (полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ), противопожарного оборудования и средств для отвода статического электричества, смонтированное на раме ПЦ и ППЦ.
Цистерна представляет собой сварную емкость эллиптического, чемоданообразного или круглого сечения, состоящую из обечайки и двух выпуклых днищ, ограничивающих ее с торцов, а также выпуклых перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
-
- дыхательный клапан;
-
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
-
- датчик предельного уровня перелива.
На внутренней стороне стенки горловин установлены указатели уровня налива. Насосная установка предназначена для выполнения рабочих операций по перекачке топлива, для дозированной выдачи топлива через счетчик жидкости. Она закреплена на специальном кронштейне к лонжерону рамы ПЦ и ППЦ.
В задней части цистерны по левому борту находится шкаф управления узла выдачи топлива (полуприцеп-топливозаправщик СЕСПЕЛЬ-ППТЗ), где расположены запорная арматура, раздаточный рукав, фильтр и счетчик жидкости СЖ-ППО (госреестр № 59916-15).
Технологическое оборудование предназначено для выполнения следующих операций:
-
- наполнение цистерны верхним способом;
-
- опорожнение цистерны самотеком;
-
- опорожнение цистерны через насосную установку;
-
- наполнение цистерны нижним способом;
-
- перекачивание топлива через насосную установку минуя цистерну;
-
- заправка техники с одновременным измерением выданного объема топлива.
В зависимости от материала (сталь или алюминиевый сплав), прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ имеют варианты исполнения А (алюминиевый сплав) или С (сталь).
Общий вид прицепов-цистерн СЕСПЕЛЬ-ПЦ, полуприцепов-цистерн СЕСПЕЛЬ-ППЦ, полуприцепов-топливозаправщиков СЕСПЕЛЬ-ППТЗ представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлен на рисунке 3.

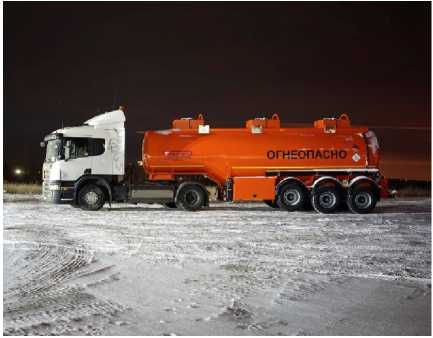

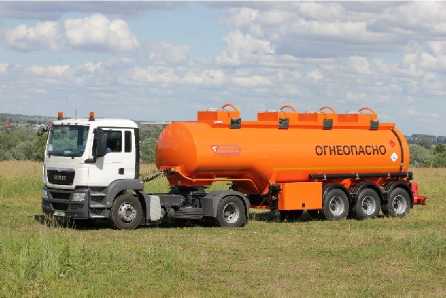

Рисунок 1 - Общий вид полуприцепов-цистерн СЕСПЕЛЬ-ППЦ, полуприцепов-топливозаправщиков СЕСПЕЛЬ-ППТЗ

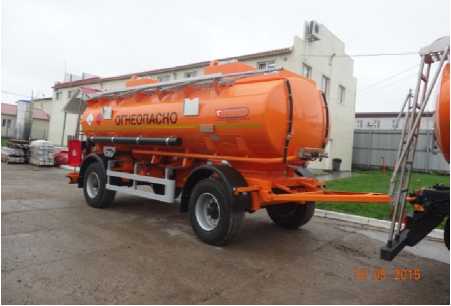

Рисунок 2 - Общий вид прицепов-цистерн СЕСПЕЛЬ-ПЦ
Место нахождения пломбы
Поверительное клеймо
Пломба
Пломбировка кранов от донных клапанов
Рисунок 3 - Схема пломбировки от несанкционированного доступа прицепов-цистерн СЕСПЕЛЬ-ПЦ, полуприцепов-цистерн СЕСПЕЛЬ-ППЦ, полуприцепов-топливозаправщиков СЕСПЕЛЬ-ППТЗ
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
|
Таблица 1 - Метрологические характеристики средства изме |
рений | ||||
|
Цистерна |
Номинальная вместимость, м3 (л) |
Снаряженна я масса автопоезда (для СЕСПЕЛЬ-ПЦ -прицепа) А/С, кг, не более |
Длина ППЦ, мм, не более |
Высота ППЦ, мм, не более |
Ширина ППЦ, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
СЕСПЕЛЬ-ППЦ/ППТЗ- 23 |
23 (23000) |
16000/20000 |
7500 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППц/пПТЗ - 25 |
25 (25000) |
16000/20000 |
8800 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ППТЗ -28 |
28 (28000) |
16000/20000 |
9300 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ПпТЗ -28,5 |
28,5 (28500) |
16000/20000 |
9400 |
2700 |
2550 |
|
СЕСПЕЛЬ-ПпЦ/ППТЗ - 29 |
29(29000) |
16000/20000 |
9500 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ПпТЗ - 29,5 |
29 (29500) |
16000/20000 |
9600 |
2700 |
2550 |
|
СЕСПЕЛЬ-ПпЦ/ППТЗ - 30 |
30(30000) |
16000/20000 |
9800 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ПпТЗ - 30,5 |
30,5(30500) |
16000/20000 |
9900 |
2700 |
2550 |
|
сеспель-ппЦ/пптз - 31 |
31(31000) |
16000/20000 |
10000 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ПпТЗ - 31,5 |
31,5(31500) |
16000/20000 |
10100 |
2700 |
2550 |
|
сеспель-ппЦ/пптз - 32 |
32 (32000) |
16000/20000 |
10500 |
2700 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ПпТЗ - 32,5 |
32,5 (32500) |
16000/20000 |
10600 |
2700 |
2550 |
|
сеспель-ппЦ/пптз - 33 |
33 (33000) |
16000/20000 |
10700 |
2700 |
2550 |
|
сеспель-ппЦ/пптз - 34 |
34 (34000) |
16000/20000 |
10900 |
2700 |
2550 |
|
сеспель-ппЦ/пптз - 35 |
35 (35000) |
16000/20000 |
10300 |
2850 |
2550 |
|
сеспель-ппЦ/пптз - 36 |
36 (36000) |
16000/20000 |
10500 |
2850 |
2550 |
|
сеспель-ппЦ/пптз - 37 |
37 (37000) |
16000/20000 |
10700 |
2850 |
2550 |
|
СЕСПЕЛЬ-ППЦ/ППТЗ -38 |
38 (38000) |
16000/20000 |
11100 |
2850 |
2550 |
|
сеспель-ппц/пптз - 40 |
40(40000) |
16000/20000 |
11700 |
2850 |
2550 |
|
СЕСПЕЛЬ-ПпЦ/ППТЗ - 45 |
45(45000) |
16000/20000 |
13000 |
2850 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 5 |
5(5000) |
2500/4000 |
4000 |
1600 |
2550 |
|
сеспель-пц - 6 |
6(6000) |
2500/4000 |
4000 |
1600 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 7 |
7(7000) |
2800/4500 |
4500 |
1700 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 8 |
8(8000) |
2800/4500 |
4500 |
1700 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 9 |
9(9000) |
3200/4500 |
5000 |
1700 |
2550 |
|
сеспель-пц - 10 |
10(10000) |
3200/5000 |
5000 |
1700 |
2550 |
|
сеспель-пц - 11 |
11(11000) |
3500/5000 |
5000 |
1800 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 12 |
12(12000) |
4000/5000 |
5900 |
1800 |
2550 |
|
сеспель-пц - 13 |
13(13000) |
4000/5000 |
6100 |
1800 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 14 |
14(14000) |
4000/5000 |
6200 |
2100 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 15 |
15(15000) |
4000/5000 |
6300 |
2100 |
2550 |
|
сеспель-пц - 16 |
16(16000) |
4300/5500 |
6100 |
2500 |
2550 |
|
СЕСПЕЛЬ-ПЦ -17 |
17(17000) |
4300/5500 |
6300 |
2500 |
2550 |
|
Цистерна |
Номинальная вместимость, м3 (л) |
Снаряженна я масса автопоезда (для СЕСПЕЛЬ-ПЦ -прицепа) А/С, кг, не более |
Длина ППЦ, мм, не более |
Высота ППЦ, мм, не более |
Ширина ППЦ, мм, не более |
|
СЕСПЕЛЬ-ПЦ - 18 |
18(18000) |
4800/6000 |
6400 |
2500 |
2550 |
|
СЕСПЕЛЬ-ПЦ - 19 |
19(19000) |
4800/6000 |
6700 |
2500 |
2550 |
Таблица 2 - Технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности как меры полной вместимости, % |
±0,4 |
|
Пределы допускаемой относительной погрешности узла выдачи нефтепродукта, % |
±0,5 |
|
Средняя наработка на отказ, ч |
73000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % |
от -40 до +45 до 80 |
наносится на фирменную табличку ударным способом, на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прицеп-цистерна |
СЕСПЕЛЬ-ПЦ | |
|
Полуприцеп-цистерна |
СЕСПЕЛЬ-ППЦ |
1 шт. |
|
Полуприцеп-топливозаправщик |
СЕСПЕЛЬ-ППТЗ | |
|
Рукав напорно-всасывающий Ду 80 с соединительной арматурой |
2 шт. | |
|
Противооткатный упор |
2 шт. | |
|
Огнетушитель |
2 шт. | |
|
Насосная установка (СЕСПЕЛЬ-ППТЗ) (СЕСПЕЛЬ-ПЦ, СЕСПЕЛЬ-ППЦ)* |
1 шт. | |
|
Счетчик жидкости (СЕСПЕЛЬ-ППТЗ) |
СЖ-ППО |
1 шт. |
|
Тестер оптической системы предотвращения перелива* |
1 шт. | |
|
Руководство по эксплуатации |
01.000000-0000РЭ |
1 экз. |
|
Формуляр | ||
|
СЕСПЕЛЬ-ПЦ |
03.Т00000-0000-01ФО |
1 экз. |
|
СЕСПЕЛЬ-ППЦ |
01.800000-0000-01Ф0 |
1 экз. |
|
СЕСПЕЛЬ-ППТЗ |
01.800000-0000-02Ф0 |
1 экз. |
|
Методика поверки |
802.00.00.00 МП |
1 экз. |
|
Документация на комплектующие изделия |
1 комплект | |
|
* по заказу | ||
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Поверка счетчиков жидкости СЖ-ППО осуществляется в соответствии с документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014г.
Основные средства поверки:
-
- весы неавтоматического действия платформенные ВСП4-3000.2А9, НВП=3000 кг, регистрационный № 54974-13;
-
- мерник эталонный 2-го разряда М2Р-2-01, номинальная вместимость 2 дм3, регистрационный № 20835-05;
-
- мерник эталонный 2-го разряда М2Р-5-01, номинальная вместимость 5 дм3, регистрационный № 20835-05;
-
- мерник эталонный 2-го разряда М2Р-10-01, номинальная вместимость 10 дм3,
регистрационный № 20835-05;
-
- мерник эталонный 2-го разряда М2Р-20-01, номинальная вместимость 20 дм3,
регистрационный № 20835-05;
-
- термометр контактный цифровой ТК-5.01 М, диапазон измерения от минус 20 оС до плюс 200 оС, регистрационный № 17192-02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на заклепку указателя уровня налива ударным способом.
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы, устанавливающие требования к прицепам-цистернам СЕСПЕЛЬ-ПЦ, полуприцепам-цистернам СЕСПЕЛЬ-ППЦ, полуприцепам-топливозаправщикам СЕСПЕЛЬ-ППТЗ
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
ТУ 4525-026-05444977-2016 Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ. Технические условия
ИзготовительЗакрытое акционерное общество Чебоксарское предприятие «Сеспель» (ЗАО Чебоксарское предприятие «Сеспель»).
ИНН 2126002786
Адрес: Россия, Республика Чувашия, 428021, г. Чебоксары, ул. Ленинградская, 36
Телефон: (8352) 22-57-22, 22-47-33
Е-mail: zaosespel@yandex.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»).
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592, выдан 24.02.2015г.
