№1352 от 07.08.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 177281
ПРИКАЗ.
О внесении изменений в описание типа СИ
Вычислители УВП-280
Приказы по основной деятельности по агентству Вн. Приказ № 1352 от 07.08.2020
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398507_files/1597355398507-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
07 августа 2020 г.
1352
Москва
О внесении изменений в описание типа на вычислители УВП-280
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО СКВ «Промавтоматика» от 16 июня 2020 г. № 2020/51, приказываю:
-
1. Внести изменения в описание типа на вычислители УВП-280, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 53503-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа возложить на Заместителя Руководителя - С.С. Голубева.
/ — _ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ
А.П. Шалаев
Заместитель Руководи' еля
Сертификат: O0E1036E1B07E0FB8OEAU74003ED36C0A Кому выдан: Шалаев Антон Павлович Действителен: с 06.11.2019 до 06.11.2020
V __-___________
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» августа 2020 г. № 1352
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вычислители УВП-280 Назначение средства измеренийВычислители УВП-280 (далее - вычислители) предназначены для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, уровня, влагосодержания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.
Описание средства измеренийПринцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, разности давлений, уровня, их преобразовании в значения физических величин и вычислении расхода, количества среды и количества тепловой энергии.
Вычислитель состоит из блока вычислений (далее - БВ) и периферийного интерфейсного контроллера (далее - ПИК).
ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации, работу с внешними устройствами и индикацию результатов измерений и вычислений на показывающем устройстве.
Вычислители имеют две модификации УВП-280А.01 и УВП-280Б.01. Модификации вычислителей отличаются конструктивным исполнением и количеством входов для подключения первичных преобразователей.
В модификации вычислителя УВП-280А.01 БВ и ПИК находятся в одном корпусе. В модификации вычислителя УВП-280Б.01 БВ и ПИК выполнены в отдельных корпусах, при этом блок ПИК выпускается в корпусе под названием ПИК3.01. Вычислители УВП-280Б.01 могут состоять только из БВ. Максимальное количество блоков ПИК3.01, подключаемых к одному БВ, равно четырем. Вычислители УВП-280А.01 и блоки БВ и ПИК3.01 вычислителей УВП-280Б.01 изготавливаются в пластмассовых корпусах для настенного монтажа или монтажа на DIN-рейку. Кроме этого, БВ может изготавливаться в конструктивном варианте для щитового монтажа.
К вычислителям УВП-280А.01 и УВП-280Б.01 может также подключаться контроллер КР-HART и адаптер АТП-01.
В качестве первичных преобразователей могут применяться преобразователи со следующими выходными сигналами:
-
- термопреобразователи сопротивления с НСХ 50М, 100М, 50П, 100П, 500П, 1000П, PtlOOO, Pt500, Pt100, Pt50, 50Н, 100Н по ГОСТ 6651-2009;
-
- преобразователи расхода (количества) с частотным или число-импульсным выходным сигналом, преобразователи плотности с частотным сигналом (в том числе с синусоидальным сигналом амплитудой от 0.02 до 5 В при использовании адаптера АТП-01), счетчики электрической энергии с импульсным выходом с частотой следования импульсов до 10 кГц;
-
- преобразователи расхода, температуры, абсолютного/избыточного давления и разности давлений, влагосодержания, плотности, вязкости, калорийности, точки росы природного газа, уровня с выходным токовым сигналом 0-5, 0-20, 4-20, 20-4 мА;
-
- преобразователи расхода, разности давлений, давления, температуры, влагосодержа-ния, плотности, вязкости, калорийности, точки росы природного газа, уровня с протоколом HART (при использовании контроллера КР-HART);
-
- преобразователи расхода, разности давлений, давления, температуры, влагосодержа-ния, плотности, вязкости, калорийности, точки росы природного газа, уровня с цифровыми интерфейсами Ethernet, RS-232, RS-485 и протоколами Modbus RTU или Modbus/TCP.
Вычислитель поддерживает работу с газовыми хроматографами по цифровым интерфейсам Ethernet, RS-232, RS-485 (протоколы Modbus RTU или Modbus/TCP в режиме ведущего устройства).
По результатам измерений выходных электрических сигналов от первичных преобразователей вычислители проводят вычисления:
-
- расхода и количества измеряемой среды при применении стандартных сужающих устройств по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005 (диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления, сопла ИСА 1932, сопла Вентури) и МИ 3152-08 (диафрагмы с угловым способом отбора давления, сопла ИСА 1932);
-
- расхода и количества измеряемой среды при применении диафрагм серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013;
-
- расхода и количества измеряемой среды при применении осредняющих напорных трубок ANNUBAR и ITABAR;
-
- расхода и количества измеряемой среды при применении специальных сужающих устройств по РД 50-411-83;
-
- расхода и количества измеряемой среды при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом, преобразователей с цифровым выходом;
-
- массы нефти и нефтепродуктов по ГОСТ 8.587-2019, ГОСТ Р 8.615-2005 и МИ 26932001;
-
- массы газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов по ГОСТ Р 8.785-2012;
-
- массы сырой нефти в соответствии с методикой измерений ФР.1.29.2016.24564;
-
- плотности жидкостей при применении преобразователей плотности жидкости измерительных 7835;
-
- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412-97 и МИ 2451-98;
-
- объема газов при стандартных условиях по ГОСТ 2939-63;
-
- расхода и количества жидкости в безнапорных каналах при помощи стандартных водосливов и лотков в соответствии с МИ 2406-97 (только для вычислителей с версией ПО 3.13);
-
- расхода и объема сточных жидкостей в безнапорных водоводах по МИ 2220-2013 (только для вычислителей с версией ПО 3.13);
-
- количества электрической энергии при подключении счетчиков электрической энергии с импульсным выходом.
Вычислители УВП-280 обеспечивают вычисление теплофизических свойств:
-
- природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009;
-
- природного газа по ISO 20765-2:2015 (только для вычислителей с версией ПО 3.12 и 3.13);
-
- сухого воздуха по ГСССД МР 242-2015 (только для вычислителей с версией ПО 3.13), ГСССД МР 112-2003;
-
- влажного нефтяного газа по ГСССД МР 113-2003;
-
- влажных газовых смесей по ГСССД МР 273-2018 (только для вычислителей с версией ПО 3.12 и 3.13);
-
- умеренно-сжатых газовых смесей по ГСССД МР 118-2005;
-
- товарной нефти и нефтепродуктов по Р 50.2.076-2010;
-
- воды, перегретого и сухого насыщенного пара по ГСССД МР 147-2008;
-
- чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-2007;
-
- гелиевого концентрата по ГСССД МР 232-2014 (плотность и коэффициент сжимаемости);
-
- природного газа по ГОСТ Р 8.770-2011;
-
- попутного нефтяного газа в соответствии с методикой измерений ФР.1.29.2016.25113. Кроме этого, вычислители обеспечивают:
-
- программирование схемы подсоединения первичных преобразователей к конкретным входам вычислителя, настройку карты параметров трубопроводов, вывод текущих параметров и накопленных архивов на принтер и экран компьютера по запросу оператора через интерфейсы USB и Ethernet при помощи программы локального пульта;
-
- нормирование компонентного состава газов (молярных долей) по ГОСТ 31371.2-2008 при его получении от хроматографа;
-
- хранение месячных, часовых, суточных и минутных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций с глубиной не менее 1 500 суток;
-
- передачу архивных и текущих параметров в системы верхнего уровня по открытым и собственным протоколам связи через интерфейсы Ethernet, RS-232 и RS-485;
-
- объединение в локальную сеть с целью совместного использования измеряемых и рассчитываемых параметров через интерфейсы Ethernet, RS-232 и RS-485;
-
- подключение к локальным и глобальным сетям через порт Ethernet, либо через внешний GSM/GPRS-модем, подключаемый к порту RS-232;
-
- перенос архивных параметров на внешний USB-флеш-накопитель (опционально);
-
- хранение накопленной информации и работу часов реального времени в течение 5-ти лет при отключении сетевого питания;
-
- работу с программой автоматического формирования базы архивных данных на компьютере через интерфейс Ethernet или GSM/GPRS;
-
- проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода при работе в составе систем измерений количества нефти или нефтепродуктов (СИКН), систем измерений количества газа (СИКГ) и систем измерений количества воды (СИКВ);
-
- обработку сигналов от трубопоршневых установок при определении погрешности преобразователей расхода.
Вычислитель соответствует требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013 к вычислительным устройствам, входящим в состав измерительных комплексов природного газа.
Фотографии общего вида вычислителей представлены на рисунках 1, 2.
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-1.jpg)

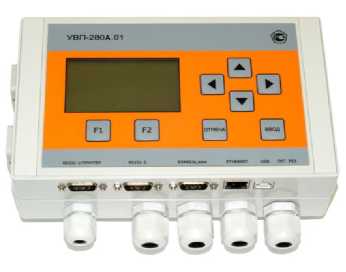

Рисунок 1 - Вычислитель УВП-280А.01
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-2.jpg)

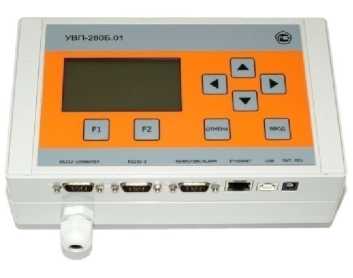

а) Блок вычислений
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-3.jpg)

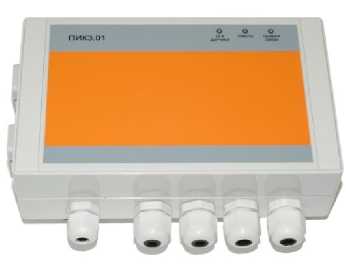

б) Блок ПИК3.01
Рисунок 2 - Вычислитель УВП-280Б.01

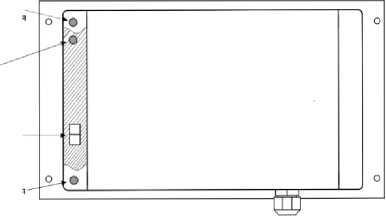

Места нанесения клейм (наклеек и пломб) изображены на рисунках 3, 4, 5.
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-4.jpg)

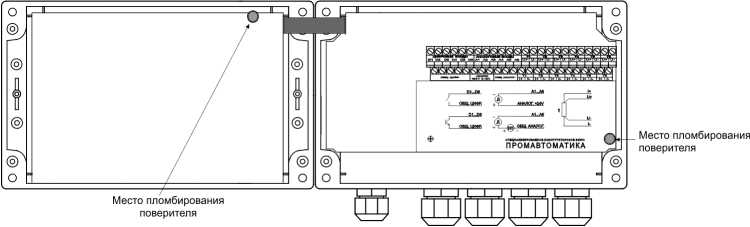

а) Места пломбирования (Вариант 1)
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-5.jpg)

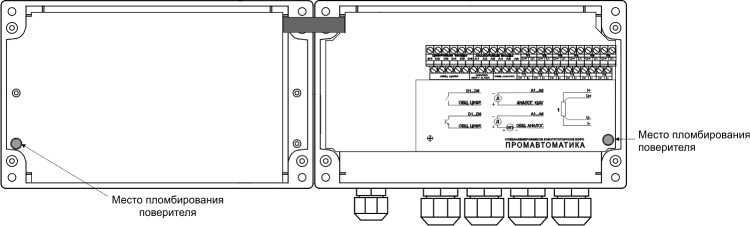

б) Места пломбирования (Вариант 2)
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-6.jpg)
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-7.jpg)
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-8.jpg)

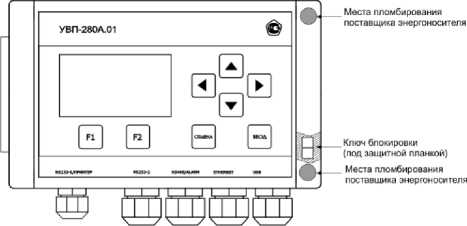

Рисунок 3 - Места пломбирования вычислителей УВП-280А.01
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-9.jpg)
Ключ блокировки (под защитной планкой) Место пломбирования поставщика энергоносителя
УВП-280Б.01 |
6 |
о-о- | ||
В0Е | ||||
0 0 |
В 0 |
1- | ||
— ш |
— _ |
о- |
Место пломбирования поставщика энергоносителя Место пломбирования поверителя
(под защитной планкой)
Место пломбирования поставщика энергоносителя
Место пломбирования поставщика энергоносителя
Место пломбирования поверителя
(под защитной планкой)
Ключ блокировки (под защитной планкой)
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-10.jpg)
а) исполнение для настенного монтажа или монтажа на DIN-рейку
б) исполнение для щитового монтажа (вид сзади)

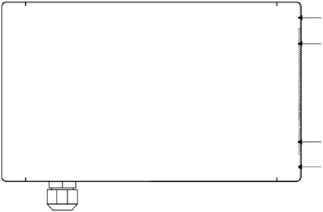

Рисунок 4 - Места пломбирования БВ вычислителя УВП-280Б.01
![Приказ Росстандарта №1352 от 07.08.2020, https://oei-analitika.ru](../kurilka/orders_html/1597355398526_files/1597355398526-11.jpg)

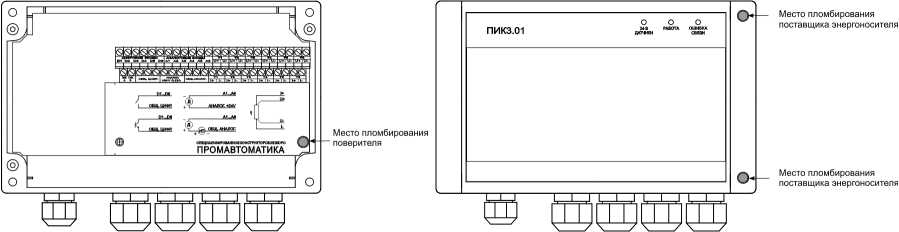

Рисунок 5 - Места пломбирования блока ПИК3.01 вычислителя УВП-280Б.01
В вычислителях применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть ПО.
Программное обеспечение вычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, влагосодержания, плотности, вязкости, калорийности, вычислений расхода и количества измеряемых сред, тепловой и электрической энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений настроек вычислителя в архивах, формирования выходных сигналов, настройки и проведения диагностики вычислителей.
Вычислители имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
В вычислителях обеспечивается защита от несанкционированного доступа к запрограммированным параметрам измерительного комплекса. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели прибора и многоуровневой системы паролей.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство вычислителя производится.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
Номер версии (идентификационный номер) ПО |
3.11, 3.12, 3.13 |
Цифровой идентификатор ПО |
5E84F2E7 для версии ПО 3.11 66AAF3DB для версии ПО 3.12 4DF582B6 для версии ПО 3.13 |
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
УВП-280А.01 |
УВП-280Б.01 | |
Количество входов для подключения первичных преобразователей
|
6 6 6 |
от 6 до 24 от 6 до 24 от 6 до 24 |
Количество датчиков, подключаемых по интерфейсу
|
от 1 до 32 1 (до 32) |
от 1 до 32 1 (до 32) |
Пределы допускаемой основной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра, мА |
±0,01 | |
Пределы допускаемой основной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры, °С |
±0,1 | |
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение разности температур, °С |
±0,04 | |
Пределы допускаемой относительной погрешности преобразования частотных сигналов при частоте следования импульсов до 10 кГц в цифровое значение измеряемого параметра, % |
±0,05 | |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс |
±1 | |
Пределы допускаемой относительной погрешности вычислений, %:
|
±0,021); ±0,01 ±0,01 ±0,01 ±0,01 ±0,015 ±0,015 | |
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,01 |
Окончание таблицы 2.
Наименование характеристики |
Значение | |
УВП-280А.01 |
УВП-280Б.01 | |
Пределы допускаемой дополнительной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра от влияния температуры окружающей среды на каждые 10 °С, мА |
±0,005 | |
Пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры от влияния температуры окружающей среды на каждые 10 °С, °С |
±0,025 |
Примечание - 1) при применении ГСССД МР 113-2003.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
- верхнее значение относительной влажности воздуха при +35 °С и более низких температурах, без конденсации влаги, % |
95 |
Напряжение электрического питания, В: - переменное с частотой 50±1 Гц |
220 ± |
- постоянное |
24±10 % |
Потребляемая мощность, Вт, не более - УВП-280А.01 |
14 |
- БВ УВП-280Б.01 |
8 |
- ПИК3.01 УВП-280Б.01 |
11 |
Габаритные размеры УВП-280А.01, БВ УВП-280Б.01, ПИК3.01, мм, не более | |
- длина |
200 |
- ширина |
120 |
- глубина |
61 |
Масса УВП-280А.01, БВ УВП-280Б.01 и ПИК3.01 УВП-280Б.01, кг, не более |
1 |
Срок службы, не менее, лет |
12 |
наносится на титульный лист руководства по эксплуатации КГПШ 407374.001-01 РЭ и паспорта КГПШ 407374.001-01ПС типографским способом и на лицевую панель вычислителя УВП-280 в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства изме |
рений | |
Наименование |
Обозначение |
Количество |
Вычислитель УВП-280 |
КГПШ 407374.001 |
1 шт. |
Руководство по эксплуатации |
КГПШ 407374.001-01РЭ |
1 экз. |
Паспорт |
КГПШ 407374.001-01ПС |
1 экз. |
Методика поверки |
МП 208-015-2016 с изменением №1 |
1 экз. |
Окончание таблицы 4.
Наименование |
Обозначение |
Количество |
Комплект разъемов (для УВП-280Б.01) |
КГПШ 407374.001-01КМ |
1 шт. |
Кабель для подключения к компьютеру |
КГПШ 407374.001-01К |
1 шт. |
Программное обеспечение |
КГПШ 407374.001-01ПО |
1 шт. |
Кабель для подключения принтера |
КГПШ 407374.001-02К |
по заказу |
Контроллер расширения КР-HART |
КГПШ 407374.018 |
по заказу |
Адаптер АТП-01 |
КГПШ.407374.022 |
по заказу |
осуществляется по документу МП 208-015-2016 «Вычислители УВП-280. Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 20.06.2019 г.
Основные средства поверки:
-
- стенд СКС6 (Госреестр № 17567-09);
-
- мера электрического сопротивления Р3026-1 (Госреестр № 8478-81);
-
- секундомер электронный с таймерным выходом СТЦ-2 (Госреестр № 12112-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке или в паспорт.
Сведения и методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вычислителям УВП-280ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
КГПШ407374.001 ТУ. Вычислители УВП-280. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)
ИНН 7735079338
Адрес: 124498, г. Москва, Зеленоград, Георгиевский просп. д.5, этаж 5, пом.1, комн.78
Телефон: (495) 221-91-65
Е-mail: root@skbpa.ru
Web-сайт: www.skbpa.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-cайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
ФБУ «ЦСМ Московской области», Центральное отделение
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: (495) 546-45-00, факс: (495) 546-45-01
Web-сайт: www.mencsm.ru
E-mail: info@mencsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
«07» августа 2020 г.
