МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2202

23 декабря 2020 г.

Москва

О внесении изменений в описание типа на газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Дрегер» от 29 июля 2020 г. № б/н и № б/н приказываю:

  • 1. Утвердить новую редакцию описания типа на газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72996-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу ИЦРМ-МП-106-18 «Газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**. Методика поверки с изменением № 1», утвержденному ООО «ИЦРМ» от 5 декабря 2019 г.

  • 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обаапечапшо еднпатп^измерений.

  • 4. Контроль за исполе                                  зЬ собой.

    Федерального агентства по техническому регулированию и метрологии             _________

Заместитель Руководителя

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

С.С.Голубев

V...



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2202

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**

Назначение средства измерений

Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.

Описание средства измерений

Принцип действия газоанализаторов — электрохимический.

Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия, обеспечивающие контроль содержания компонентов в воздушных средах.

Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух (по каналу оксида углерода трех) регулируемых порогов срабатывания и необходимости подзарядки батареи с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Цвет сменной панели корпуса зависит от определяемого компонента и типа сенсора.

Газоанализаторы изготавливаются четырех моделей:

  • - Drager Pac 6000 тип MOG 00** с заменяемым сенсором, с индикацией в левой части дисплея количества оставшихся дней работы, отсчет которых начинается с момента первого включения, с регистратором данных;

  • - Drager Pac 6500 тип MOG 00** с заменяемым сенсором и регистратором данных;

  • - Drager Pac 8000 тип MOG 00** с заменяемым сенсором и регистратором данных;

  • - Drager Pac 8500 тип MOG 00** с заменяемым двойным сенсором и регистратором данных.

Способ подачи анализируемого газа - диффузионный.

Внешний вид газоанализаторов представлен на рисунках 1, 2, 3 и 4.

Приказ Росстандарта №2202 от 23.12.2020, https://oei-analitika.ru

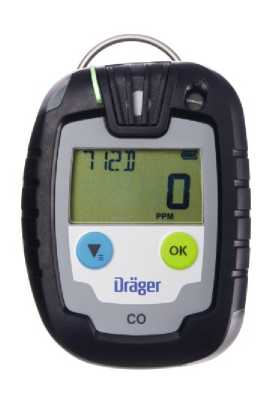

Рисунок 1 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 6000 тип MOG 00**

Приказ Росстандарта №2202 от 23.12.2020, https://oei-analitika.ru

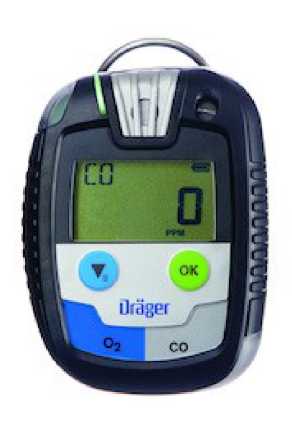

Рисунок 2 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 6500 тип MOG 00**

Приказ Росстандарта №2202 от 23.12.2020, https://oei-analitika.ru

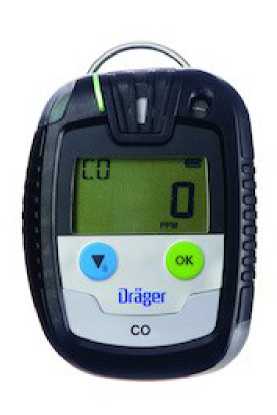

Рисунок 3 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 8000 тип MOG 00**

Приказ Росстандарта №2202 от 23.12.2020, https://oei-analitika.ru

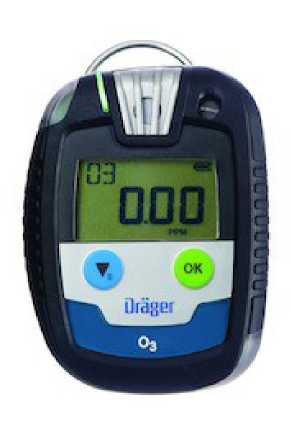

Рисунок 4 - Внешний вид газоанализаторов Drager Рас модели Drager Pac 8500 тип MOG 00**

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее по тесту - ПО), разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО осуществляет функции:

  • - автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно.

  • - отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

  • - расчет содержания определяемого компонента;

  • - передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль внутренних параметров газоанализатора (заряд батареи).

Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик. ПО идентифицируется путём вывода на экран номера версии.

Газоанализатор поставляется со встроенным регистратором для считывания значений на ПК с использованием разработанными фирмой специальными программами GasVision и СС-Vision.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

8326618

Номер версии (идентификационный номер) ПО*

V3.02

* Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице; Производитель может обновлять версии ПО, обновления не являются метрологически значимыми и не влияют на установленные при утверждении типа операции поверки СИ.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов

Определяемый компонент (ПДК1) в ppm), обозначение

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9,

с2)

Назначе-ние3)

сенсора

Y, %

6, %

Drager Pac 6000 тип MOG 00** Drager Pac 6500 тип MOG 00**

Кислород

(13,5)

XХS О2

от 0 до 25 %

от 0 до 5 % включ.

св. 5 до 25 %

от 0 до 67200 включ. св. 67200 до 336000

± 5

± 5

0,1 %

10

В

Сероводород

(7,2)

XXS H2S LC

от 0 до 100 млн-1

от 0 до 7 млн-1 включ. св. 7 до 100 млн-1

от 0 до 9,9 включ.

св. 9,9 до 141

± 20

± 20

0,1 млн-1

15

K, A

Оксид углерода

(17,2)

XXS CO LC

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 23 включ. св. 23 до 2330

± 15

± 15

1 млн-1

15

К, А

Диоксид серы

(3,8)

XХS SO2

от 0 до 100 млн-1

от 0 до 10 млн-1 включ. св. 10 до 100 млн-1

от 0 до 26 включ. св. 26 до 266

± 20

± 20

0,1 млн-1

15

А

Drager Pac 8000 тип MOG 00**

Озон

(0,05)

XXS Ozone

от 0 до 10 млн-1

от 0 до 10 млн-1

от 0 до 20

±20

-

0,01 млн-1

10

(Т0,5)

А, К

Хлор

(0,35)

XXS Cl2 4)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 1,5 включ. св. 1,5 до 29

± 20

± 20

0,05 млн-1

30

А

Определяемый

компонент (ПДК1) в ppm), обозначение сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с2)

Назначе-ние3)

Y, %

6, %

Диоксид

Углерода (4900)

XXS CO2

от 0 до 5 %

от 0 до 5 %

от 0 до 91286

± 20

-

0,1 %

30

(Т0,5)

В

Цианистый водород

(0,27)

XXS HCN

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 11 включ. св. 11 до 56

± 15

± 15

0,1 млн-1

10

(Т0,5)

А

Фосфин

(0,07)

XXS РНз4)

от 0 до 20 млн 1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 1,4 включ. св. 1,4 до 28

± 20

± 20

0,01 млн 1

10

А

Арсин

(0,03)

XXS РНз4)

от 0 до 1 млн-1

от 0 до 3,24

± 20

-

Аммиак

(28)

XXS NH3

от 0 до 300 млн-1

от 0 до 20 млн-1 включ. св. 20 до 300 млн-1

от 0 до 14 включ.

св. 14 до 212

± 15

± 15

1 млн-1

10

(Т0,5)

К, A

Фосген

(0,12)

XXS COCI2

от 0 до 10 млн-1

от 0 до 1 млн-1 включ. св. 1 до 10 млн-1

от 0 до 4,1 включ. св. 4,1 до 41,1

± 20

± 20

0,01 млн-1

50

(T0,5)

А

Определяемый

компонент (ПДК1) в ppm), обозначение сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9,

с2)

Назначе-ние3)

Y, %

6, %

Оксид азота (4,0)

XXS NO

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 25 включ. св. 25 до 249

± 15

± 15

0,1 млн-1

10

А

Диоксид азота (1,0) XXS NO2 LC

от 0 до 50 млн-1

от 0 до 20 млн-1 включ. св. 20 до 50 млн-1

от 0 до 38 включ.

св. 38 до 96

± 15

± 15

0,02 млн-1

15

А

Оксид этилена

C2H4O (0,5)

XXS OV4)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 36 включ.

св. 36 до 366

± 15

± 15

0,5 млн-1

20

(Т0,5)

А

Этилен

C2H4

(86,2)

XXS OV4)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 23 включ.

св. 23 до 116

± 15

± 15

0,5 млн-1

20

(Т0,5)

К

Пропилен

C3H6 (57)

XXS OV4)

от 0 до 100 млн-1

от 0 до 50 млн-1 включ. св. 50 до 100 млн-1

от 0 до 87 включ.

св. 87 до 175

± 15

± 15

0,5 млн-1

20

(Т0,5)

К

Винилхлорид

C2H3Cl

(1,9/04)

XXS OV4)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 52 включ.

св. 52 до 260

± 20

± 20

0,5 млн-1

20

(Т0,5)

А

Определяемый

компонент (ПДК1) в ppm), обозначение сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с2)

Наз-наче-ние3)

Y, %

6, %

Метанол

CH3OH (3,8)

XXS OV4)

от 0 до 200 млн-1

от 0 до 5 млн-1 включ.

св. 5 до 50 млн-1 включ. от 0 до 200 млн-1

от 0 до 7 включ.

св. 7 до 67

от 0 до 266

± 20

± 15

± 20

0,5 млн-1

20

(Т0,5)

К, А

Бутадиен

CH2CHCHCH2 (45,4)

XXS OV4)

от 0 до 100 млн-1

от 0 до 50 млн-1 включ. св. 50 до 100 млн-1

от 0 до 112 включ.

св. 112 до 225

± 20

± 20

0,5 млн-1

20

(Т0,5)

К

Формальдегид

CH2O (0,4)

XXS OV4)

от 0 до 100 млн-1

от 0 до 20 млн-1

от 0 до 25

±25

-

0,5 млн-1

20

(Т0,5)

А

Изопропанол

(4) (H3C)2CHOH XXS OV4)

от 0 до 300 млн-1

от 0 до 50 млн-1

от 0 до 125

± 15

-

0,5 млн-1

20

(Т0,5)

В

Стирол

C6H5CHCH2 (2,3) XXS OV4)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 87 включ.

св. 87 до 433

± 20

± 20

0,5 млн-1

20

(Т0,5)

А

Определяемый

компонент (ПДК1) в ppm), обозначение сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9,

с2)

Назна-чение3)

Y, %

6, %

Оксид этилена

C2H4O (0,5)

XXS ov-a4)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 36 включ. св. 36 до 366

± 15

± 15

1 млн-1

40

(Т0,5)

А

Акрилонитрил

H2CCHCN (0,2)

XXS ov-a4)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ. св. 10 до 100 млн-1

от 0 до 22 включ.

св. 22 до 220

± 20

-

1 млн-1

40

(Т0,5)

А

Изобутилен

(CH3)2CCH2

(43,5)

XXS ov-a4)

от 0 до 300 млн-1

от 0 до 50 млн-1 включ. св. 50 до 300 млн-1

от 0 до 117 включ.

св. 117 до 700

± 20

± 20

1 млн-1

40

(Т0,5)

К

Винилацетат

CH3COOC2H3

(2,8)

XXS OV-A4)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 71 включ. св. 71 до 358

±20

-

1 млн-1

40

(Т0,5)

А

Этанол

C2H5OH (521)

XXS OV-A4)

от 0 до 300 млн-1

от 0 до 100 млн-1 от 0 до 200 млн-1 от 0 до 300 млн-1

от 0 до 191

от 0 до 383

от 0 до 575

± 15

± 15

± 15

-

1 млн-1

40

(Т0,5)

К

0,5

ПДК

Определяемый

компонент (ПДК1) в ppm), обозначение сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9,

с2)

Назна-чение3)

Y, %

6, %

Ацетальдегид

CH3CHO (2)

XXS ov-a4)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 36 включ. св. 36 до 366

± 20

-

1 млн-1

40

(Т0,5)

А

Диэтиловый эфир

(C2H5)2O (98)

XXS ov-a4)

от 0 до 200 млн-1

от 0 до 50 млн-1 св. 50 до 100 млн-1 включ.

св. 100 до 200 млн-1

от 0 до 154 включ. св. 154 до 308 включ.

св. 308 до 616

± 15

± 15

± 15

1 млн-1

40

(Т0,5)

К

Ацетилен

(0,27)

C2H2

XXS ov-a4)

от 0 до 100 млн-1

от 0 до 50 млн-1 от 0 до 100 млн-1

от 0 до 54 от 0 до 108

± 15

± 15

-

1 млн-1

40

(Т0,5)

В

Drager Pac 8500 тип MOG 00**

Кислород

(13,5)

XXS О2 / CO LC

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 67200 включ. св. 67200 до 336000

± 5

± 5

0,1 %

15

В

Оксид углерода

(17,5)

XXS О2 / CO LC

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 23 включ. св. 23 до 2330

± 15

± 15

1 млн-1

15

К, А

Определяемый

компонент (ПДК1) в ppm), обозначение

сенсора

Диапазоны показаний объемной доли

Диапазоны измерений объемной доли

Диапазоны измерений, пересчитанные в мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9,

с2)

Назна-чение3)

Y, %

6, %

Оксид углерода

(17,5) XXS H2S

LC / CO LC

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 23 включ.

св. 23 до 2330

± 15

± 15

1 млн-1

20

К, А

Сероводород (7)

XXS H2S LC / CO

LC

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 141

± 15

-

0,1 млн-1

20

К, А

Оксид углерода

(17,5) XXS CO H2-CP5)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 23 включ. св. 23 до 2330

± 15

± 15

2 млн-1

25

К, А

Сероводород (7)

XXS O2/H2S LC

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 141

± 15

-

0,1 млн-1

20

К, А

Кислород

(13,5)

XXS O2/H2S LC

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 67200 включ.

св. 67200 до 336000

± 5

± 5

0,1 %

15

В

Цианистый водород (0,3) XXS СО/HCN

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 11 включ. св. 11 до 56

± 15

± 15

0,1 млн-1

10

(Т0,5

)

А

Оксид углерода

(17,5)

XXS СО/HCN

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 23 включ. св. 23 до 2330

± 15

± 15

2 млн-1

25

К, А

Продолжение таблицы 2_______________________________________________________________________________________________

Примечания:

  • 1 Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности - 0,5.

  • 2 При измерении СО должны отсутствовать водород и этилен.

  • 1) - ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГН 2.2.5.3532-18 "Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны".

Пересчет значений объемной доли Х в ppm (млн-1) в массовую концентрацию С, мг/м3, проводят по формуле:

C=X^M/Vm,

где С - массовая концентрация компонента, мг/м3;

M - молярная масса компонента, г/моль;

Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях + 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль;

  • 2) - время установления показаний;

  • 3) - К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК);

  • 4) - пределы допускаемой погрешности при измерении метанола (CH3OH) нормированы при отсутствии в анализируемой среде оксида углерода (СО) и при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент.

  • 5) - сенсор для измерения содержание оксида углерода в атмосфере с Нг-компенсацией.

12

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, с, не более

20

Время прогрева при замене батареи или сенсора, мин, не более

15

Количество регулируемых порогов срабатывания сигнализации:

- по каналу оксида углерода

3

- по другим каналам

2

Габаритные размеры (без пружинного зажима) (длина* ширина*высота), мм, не более

68*84*20

Масса (без пружинного зажима), г, не более

106

Электрическое питание:

- литиевая батарея, напряжение, В

3,6

Срок службы литиевой батареи, лет, не менее:

- для газоанализаторов с сенсором O2

1

- для газоанализаторов с двойными сенсорами (без O2)

1,8

- для остальных газоанализаторов

2

Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95): - модель Drager Pac 6000 тип MOG 00**

17 500

- для остальных моделей

90 000

Срок службы газоанализаторов, лет, не менее: - модель Drager Pac 6000 тип MOG 00**

2

- для остальных моделей

20

Маркировка взрывозащиты

PO Ex ia I Ma X/0Ex ia IIC T4 Ga X

Степень защиты по ГОСТ 14254-96

IP 68

Условия эксплуатации:

  • - диапазон температуры окружающего воздуха, оС

  • - относительная влажность окружающего воздуха (при

от - 40 до + 55

температуре +25°С), %

от 10 до 90

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средств измерений

Комплектность газоанализаторов представлена в таблице 4 Таблица 4 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор модели Drager Pac 6000 тип MOG 00** или Drager Pac 6500 тип MOG 00**, или Drager Pac 8000 тип MOG 00**, или Drager Pac 8500 тип MOG 00** 1)

1 шт.

Интерфейсный модуль в комплекте с USB кабелем и программой Gas Vision или СС- Vision

-

1 шт. 2)

Кожаный футляр для переноски

-

1 шт. 2)

Литиевая батарея

-

1 шт. 2)

E-Cal - адаптер

-

1 шт. 2)

13

Продолжение таблицы 4

Наименование

Обозначение

Количество

Сменный защитный фильтр

-

1 шт. 2)

Калибровочный адаптер

-

1 шт. 2)

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки 3)

ИЦРМ-МП-106-18 с

изменением № 1

1 экз.

  • 1) Модификация и измеряемый компонент определяется заказчиком.

  • 2) Поставляется по отдельному заказу.

  • 3) Методика поверки поставляется одна на партию.

Поверка

осуществляется по документу ИЦРМ-МП-106-18 «Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**. Методика поверки с изменением № 1», утвержденному ООО «ИЦРМ» «05» декабря 2019 г.

Основные средства поверки:

  • - стандартные образцы состава - газовые смеси: О2/№ (ГСО 10531-2014), H2S/N2 (ГСО 10537-2014), СО/воздух (ГСО 10703-2015), СО2М (ГСО 10706-2015), НСИ/^ (ГСО10547-2014), PH3/N2 (ГСО 10546-2014), ЫЛ3/воздух (ГСО 10547-2014), NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10547-2014) , SО2/N2 (ГСО 10547 -2014), CI/N2 (ГСО 10547-2014), ASH3/N2 (ГСО 10546-2014), СОСЫвоздух (ГСО 10546-2014), С2Н4О/воздух (ГСО 10535-2014), СН4ОМ (ГСО 10540-2014), С3НзО/воздух (ГСО 10533-2014), СН2О/воздух (ГСО 10546-2014), С2Н4/воздух (ГСО 10544-2014), С3Н6/воздух (ГСО 10544-2014), С2Н3С1/воздух (ГСО 10549-2014), С4Н6/воздух (гСО 10539-2014), СзНз/воздух (ГСО 10539-2014), СзНзN/воздух (ГСО 10534-2014), С4Н6О2 /воздух (ГСО 105352014), С2Н6О/воздух (ГСО 10535-2014), ьС^воздух (ГСО 10539-2014), С4НыО/воздух (ГСО 10534-2014), С2Н2/воздух (ГСО 10379-2013) в баллонах под давлением или генератор газовых смесей (регистрационный номер в Федеральном информационном фонде 62151-15) в комплекте со стандартными образцами состава - газовыми смесями ГСО 10531-2014, ГСО 10537-2014, ГСО 10703-2015, ГСО 10706-2015, ГСО 10547-2014, ГСО 10546-2014, ГСО 10535-2014, ГСО 105402014, ГСО 10533-2014, ГСО 10544-2014, ГСО 10549-2014, ГСО 10539-2014, ГСО 10534-2014, ГСО 10379-2013;

  • - генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде 23505-08);

  • - азот газообразный по ГОСТ 9293-74 в баллонах под давлением.

Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

14

Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**

Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны

Техническая документация изготовителя

Изготовитель

Фирма "Drager Safety AG & Co.KGaA", Германия

Адрес: RevalstraBe 1, 23558, Lubeck, Deutschland

Телефон: +49 451 882-0, факс: +49 451 882-2080

E-mail: info@draeger.com

Web-сайт: www.draeger.com

Заявитель

Общество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»)

ИНН 7710312462

Адрес: 107061, г. Москва, Преображенская пл., д. 8, эт. 12 пом. LIII

Телефон: +7 (495) 775-15-20, +7 (495) 775-15-21

Web-сайт: www.draeger.com

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.



Ссылки на другие приказы Росстандарта

  • №203 от 05.04.2012
  • №1046 от 20.11.2012
  • №2009 от 25.09.2017
  • №2122 от 24.12.2014
  • №1755 от 21.08.2017
  • №1035 от 30.06.2014
  • №1198 от 15.06.2018
  • №2838 от 13.06.2011
  • №2544 от 20.11.2017
  • №1379 от 20.06.2017
  • №2044 от 18.08.2022
  • №1045 от 04.09.2013
  • №1047 от 19.05.2023
  • №2836 от 29.12.2018
  • №470 от 11.03.2019
  • №784 от 18.05.2021
  • №3462 от 29.10.2008
  • №5353 от 11.10.2011
  • №1177 от 02.07.2021
  • №198 от 19.01.2009
  • №81 от 22.01.2019
  • №3105 от 30.12.2021
  • №585 от 21.03.2017
  • №1031 от 04.09.2013
  • №817 от 17.04.2006
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
