ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры цифровые МТ
Назначение средства измеренийМанометры цифровые МТ (далее по тексту - манометры) предназначены для измерений давления жидкости и газов, а так же для измерений постоянного тока и напряжения (для манометров модификации МТ220, модели 767351, 767353, 767357, 767356).
Описание средства измеренийПринцип действия манометров основан на преобразовании давления в электрический сигнал. В качестве первичного преобразователя давления в электрический сигнал используется кремниевый резонансно-частотный датчик давления. При подаче на вход манометра измеряемого давления кремниевая мембрана с внедренными в вакууммированные полости резонаторами, возбуждаемыми внешним магнитным полем, деформируется, изменяя собственную частоту колебаний резонаторов, находящихся в активной зоне измерительной мембраны. При этом собственная частота колебаний резонаторов, не изменяется. В результате на выходе первичного преобразователя формируется информативный параметр выходного сигнала в виде разности частот «активного» и «нейтрального» резонаторов. Далее разность частот, пропорциональная измеряемому давлению, преобразуется в цифровой сигнал, который обрабатывается микропроцессором и выводится на жидкокристаллический дисплей.
Манометры снабжены блоком преобразования и микропроцессорным устройством, которые обеспечивают выполнение манометрами различных функций:
-
- питание датчика напряжением;
-
- измерения тока и напряжения;
-
- индикация измеряемой величины в виде процентного отношения от верхнего предела измерений.
Манометры цифровые МТ имеют три модификации: МТ210, МТ210F, МТ220. Каждая модификация представлена рядом моделей, отличающихся видом и диапазоном измеряемого давления.
Манометры модификаций МТ210 (модели 767361, 767363, 767367, 767366) и МТ210F (модели 767381, 767383, 767387, 767386) обеспечивают измерение давления жидкости и газов.
Манометры модификаций МТ210F имеют кроме основного (нормального) режима скорости обработки данных, два дополнительных режима - среднескоростной и высокоскоростной, что дает возможность применять манометры в автоматизированных системах.
Манометры МТ220 (модели 767351, 767353, 767357, 767356) имеют дополнительную измерительную функцию - измерение постоянного тока и напряжения. Также они могут служить источником питания постоянного тока 24 В для измерительных преобразователей (далее - датчики давления).
Манометры имеет внутреннюю память для хранения данных измерений и калибровки, а также стандартный интерфейс RS-232-C для регистрации данных и передачи их на компьютер, а также - для дистанционного управления манометром с компьютера.
Внешний вид манометров представлен на рисунках 1-3.
Схема нанесения знака поверки представлено на рисунке 4.
Пломбирование манометров изготовителем не предусмотрено.

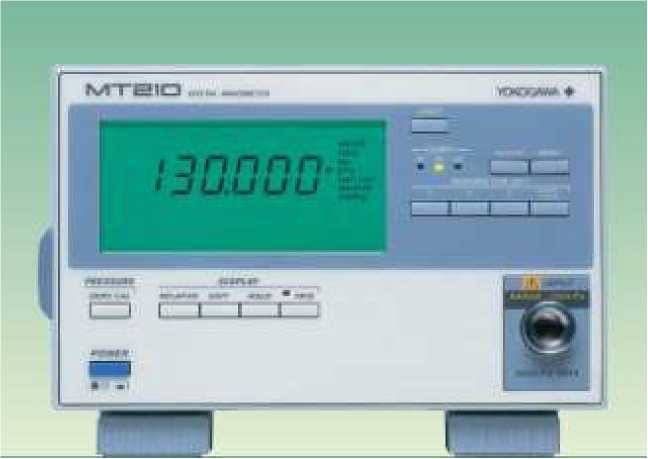

Рисунок 1 - Общий вид манометра серии МТ210

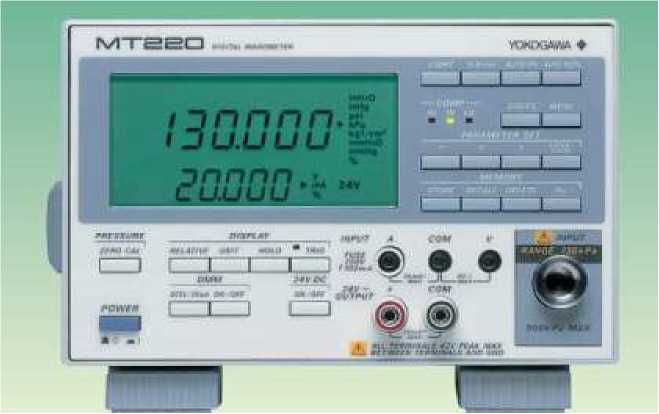

Рисунок 2 - Общий вид манометра серии МТ220

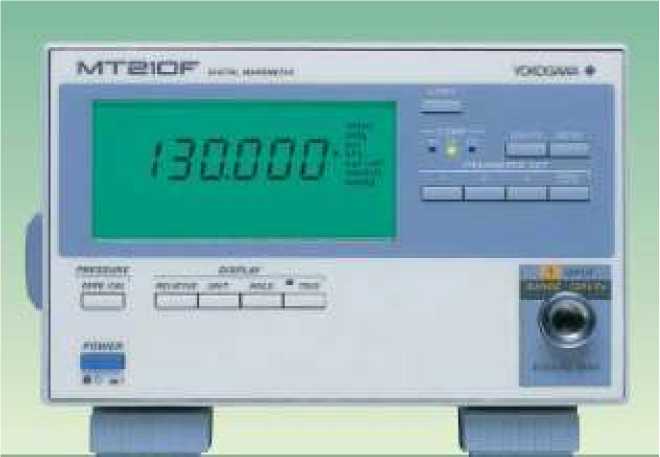

Рисунок 3 - Общий вид манометра серии МТ210F

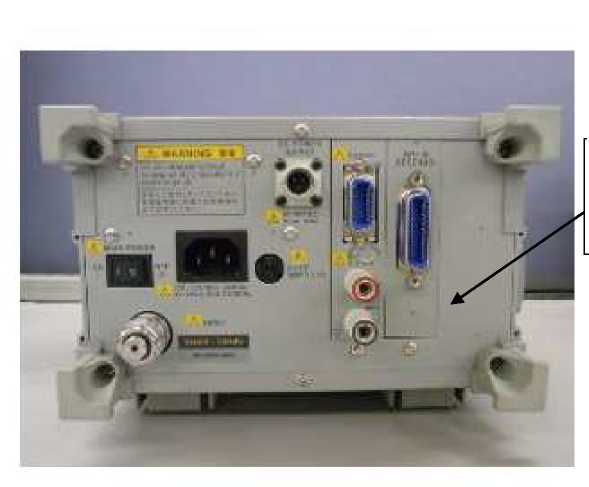

Место нанесения знака поверки
Рисунок 4 - Схема нанесения знака поверки
Программное обеспечениеДля преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (далее - ПО) и записанные в постоянной памяти манометров. ПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р50.2.077-2014.
Метрологические характеристики манометров нормированы с учетов влияния на них ПО.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
БПО |
|
Номер версии (идентификационный номер) ПО |
1.02* |
|
Цифровой идентификатор ПО |
- |
(*) - и более поздние версии.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики в режиме измерений давления
|
Наименование характеристики |
Значение | |||
|
767351, 767361, 767381 |
767353, 767363, 767383 |
767356, 767366, 767386 |
767357, 767367, 767387 | |
|
Вид давления |
избыточное |
абсолютное | ||
|
Диапазон измерений давления, кПа:
|
от 0 до 10 от -10 до 0 |
от 0 до 130 от -80 до 0 |
от 0 до 3000 от -80 до 0 |
от 0 до 130 |
|
Пределы допускаемой основной абсолютной погрешности в нормальном режиме обработки данных, кПа |
в положительном диапазоне: ±(0,0001Т(1)+0,0025) |
в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,012; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001<P+0,0095) |
в положительном диапазоне: ±(0,0001<P+0,3) |
±(0,0001<P+0,013) |
|
в отрицательном диапазоне: ±(0,002<Р+0,011) |
в отрицательном диапазоне: ±(0,002<Р+0,084) |
в отрицательном диапазоне: ±(0,002<Р+0,08) | ||
|
Пределы допускаемой основной абсолютной погрешности в среднескоростном(2) режиме обработки данных, кПа |
в положительном диапазоне: ±(0,0001<P+0,0045) |
в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,038; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001<P+0,0355) |
в положительном диапазоне: ±0,75 |
±(0,0001<P+0,039) |
|
в отрицательном диапазоне: ±(0,002<Р+0,013) |
в отрицательном диапазоне: ±(0,002<Р+0,1) |
в отрицательном диапазоне: ±0,02 | ||
5
|
Наименование характеристики |
Значение | |||
|
767351, 767361, 767381 |
767353, 767363, 767383 |
767356, 767366, 767386 |
767357, 767367, 767387 | |
|
Пределы допускаемой основной абсолютной погрешности в высокоскоростном(2) режиме обработки данных, кПа |
в положительном диапазоне: ±(0,0001<P+0,0065) |
в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,045; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001<P+0,0485) |
в положительном диапазоне: ±1,05 |
±(0,0001<P+0,052) |
|
в отрицательном диапазоне: ±(0,002-Р+0,015) |
в отрицательном диапазоне: ±(0,002-Р+0,108) |
в отрицательном диапазоне: ±0,028 | ||
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +20 до +26 °С), % /10 °С |
± 0,01-D | |||
|
Примечания:
D - верхнее (по абсолютной величине) значение диапазона измерений:
| ||||
Таблица 3 - Основные метрологические характеристики в режиме измерения силы и напряжения постоянного тока для манометров модификации МТ220 моделей 767351, 767353,
767357, 767356
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от -21 до 21 |
|
Диапазон измерений напряжения постоянного тока, В |
от -5,25 до 5,25 |
|
Пределы допускаемой основной абсолютной погрешности:
|
±(0,0007-1+0,003) ±(0,0007/U+0,0003) |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением температуры от нормальных условий (от +20 до +26 °С), % /10 °С:
|
±(0,0001-1+0,002) ±(0,000bU+0,0002) |
|
Примечание: I, U - измеренные значение силы тока, мА, и напряжения, В, соответственно | |
Технические характеристики приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +26 |
|
- относительная влажность, % (без конденсации влаги) |
от 20 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность, % (без конденсации влаги) |
от 20 до 80 |
|
Масса, кг, не более: - мод. 767351, 767361, 767381 |
8 |
|
- мод. 767353, 767356, 767357 |
7 |
|
- мод. 767363, 767383, 767366, 767386, 767367, 767387 |
6,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
350 х 213x132 |
|
Диапазон индикации, кПа: - мод. 767351, 767361, 767381 |
от -12,0000 до 12,0000 |
|
- мод. 767353, 767363,767383, 767357, 767367, 767387 |
до 156,000 |
|
- мод. 767356, 767366, 767386 |
до 3600 |
|
Разрешение, кПа - мод. 767351, 767361, 767381 |
0,0001 |
|
- мод. 767353, 67363,767383767357, 767367, 767387 |
0,001 |
|
- мод. 767356, 767366, 767386 |
0,01 |
|
Значение выходного сигнала источника питания постоянного тока, В |
от 23 до 25 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10 до 15 |
|
- напряжение переменного тока, В |
от 90 до 264 |
|
Срок службы, лет, не менее |
30 |
|
Наработка на отказ, ч |
200000 |
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийКомплектность средства измерений приведены в таблице 5.
Таблица 5
|
Наименование изделия (документа) |
Количество |
|
1. Манометр цифровой |
1 шт. |
|
2. Соединитель для внешнего источника пост.тока А1036JC |
1 шт. |
|
3. Резиновые подкладки A9088ZM |
2 шт. |
|
4. Кабель питания A1009WD |
1 шт. |
|
5. Руководство по эксплуатации |
1 экз. |
|
6. «Манометры цифровые МТ. Методика поверки МП 202.010-2018 с |
1 экз. |
|
изменением 1» | |
|
7*. Аккумулятор с Ni-Cd батареей 269914 |
1 шт. |
|
8*. Адаптер |
1 шт. |
|
9. Переносной футляр B9320ND |
1 шт. |
|
Примечание: | |
|
* - по специальному заказу. Количество оговаривается в заказе |
осуществляется по документу «Манометры цифровые МТ. Методика поверки. МП 202.0102018 с изменением 1», утвержденному ФГУП «ВНИИМС» 15.11.2018 г.
Основные средства поверки:
Манометры грузопоршневые МП-6, МП-2,5, МП-60 (Регистрационный № 58794-14)
Манометры абсолютного давления МПАК-15 (Регистрационный № 24971-03) Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99) Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08)
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15)
Калибраторы давления CPG8000, CPG2500, CPG1000 (Регистрационный № 54615-13)
Манометры грузопоршневые серии 2000 (Регистрационный № 28674-05)
Калибратор универсальный Н4-7 (Регистрационный № 22125-01)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометров, как показано на рисунке 4, и (или) в паспорт и (или) на свидетельство о поверке.
Нормативные документы, устанавливающие требования к манометрам цифровым МТ.ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Test & Measurement Corporation, Япония
2-9-32, Nakacho, Musashino-shi Tokyo 180-8750, Japan
Завод-изготовитель:
Yokogawa Manufacturing Corporation Kofu Factory, Япония
155 Takamuro-cho, Kofu-shi, Yamanashi- ken, 400-8558 Japan
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г. Москва, Грохольский пер., д. 13, стр. 2
Телефон: +7 (495) 737-78-68/71, факс: +7 (495) 737-78-69, 933-85-49 E-mail: yru@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
