№1551 от 30.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 265044
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1551 от 30.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
30 июля 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
/ " \
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТ ЭН
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «30» июля 2021 г. № 1551
Лист № 1 Регистрационный № 20259-00 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические КТК-03, KTL-03
Назначение средства измеренийПреобразователи термоэлектрические КТК-03, KTL-03 (далее -термопреобразователи, ТП) предназначены для непрерывного измерения температуры жидких, газообразных и твердых тел, неагрессивных к материалу оболочки (коррозионно-стойкая сталь) термопреобразователей.
Термопреобразователи могут применяться в промышленности, энергетике и, в частности, на атомных электростанциях для температурного контроля технологического оборудования и теплоносителя первого контура. ТП могут использоваться как датчики разового применения в особо тяжелых условиях эксплуатации АЭС.
Описание средства измеренийТермопреобразователи - стационарные, одно/двухканальные, однофункциональные и неремонтируемые изделия непрерывного действия.
Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца (спая) и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов, образующих часть одной и той же цепи.
В качестве чувствительного элемента (ЧЭ) термопреобразователя используется металлическая термопара, изготовленная из жил термопарного кабеля с минеральной изоляцией в стальной оболочке. Оболочка термопарного кабеля - коррозионностойкая сталь 08(12)Х18Н10Т.
С одного конца кабеля сформирован рабочий спай ЧЭ, который, в зависимости от типа ТП, образован сваркой жил кабеля (термоэлектродов) из разнородных материалов: хромель -алюмель (тип КТК) или хромель - копель (тип KTL). На другом конце сформирован узел заделки выводных проводников для подключения ТП к внешним линиям связи и обеспечения герметизации. Выводные проводники ТП из узла заделки выполнены термоэлектродными материалами, соответствующими материалам жил применяемого термопарного кабеля. Возможно применение медных выводных проводников (исполнение «М»). Термопреобразователи выпускаются с изолированным (И) и с неизолированным (Н) от оболочки рабочим спаем ЧЭ, с одним или двумя ЧЭ.
Для повышения прочностных характеристик ТП на оболочку термопарного кабеля со стороны рабочего спая плотно напрессован защитный чехол из стали марки 08(12Х)18Н10Т. Конструкция ТП неразборная. Защитный чехол позволяет погружаемой части ТП выдерживать условное давление до 25 МПа.
Для обеспечения удобства монтажа, защиты и герметичности узлов подключения ТП к внешним линиям связи используются сборки ТП с монтажными элементами (головками клеммными, головками разъемными). Материал монтажных элементов - коррозионнно-стойкая сталь 08(12)Х18Н10Т. Наличие монтажных элементов не изменяет метрологические характеристики ТП. В головке возможна установка дополнительного термопреобразователя сопротивления для контроля температуры холодного спая (свободного конца ТП).
Нанесение знака поверки на термопреобразователи не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку или на корпус головки ТП методом гравировки и имеет цифровое обозначение.
Общий вид термопреобразователей представлен на рисунке 1.
Рисунок 1.1 - ТП с узлом заделки (КТК-03, KTL-03)

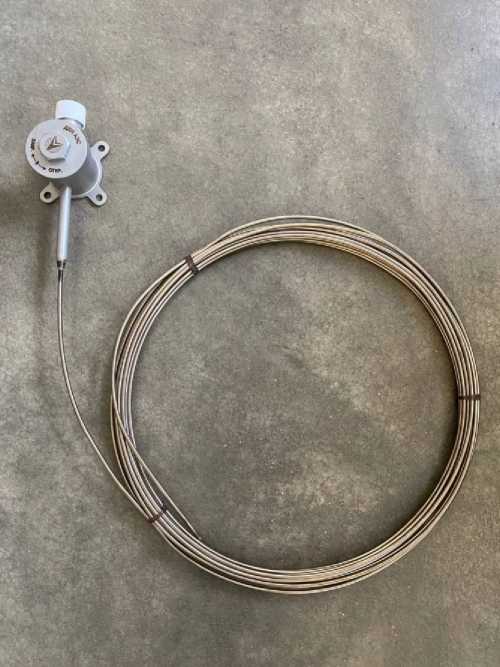

Рисунок 1.2 - ТП с головкой (СБ220/КТК-03, СБ220/КТЬ-03)
Рисунок 1 - Общий вид преобразователей термоэлектрических КТК-03, KTL-03
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Тип ТП |
КТК-03 |
КТЬ-03 |
|
Номинальная статическая характеристика преобразования по ГОСТ Р 8.585-2001 |
К (ХА) |
L (ХК) |
|
Рабочий диапазон измеряемых температур, °С |
от -40 до +700 |
от -40 до +600 |
|
Максимальная измеряемая температура при кратковременном применении, (не более 5 мин), °С |
+1300 (1370*) |
+800 |
|
Класс допуска по ГОСТ Р 8.585-2001 |
1, 2 |
2 |
|
Примечание - * - для датчиков разового применения, время эксплуатации не менее 2-х часов | ||
Таблица 1.2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип ТП |
КТК-03 КТЬ-03 |
|
Показатель тепловой инерции (т 0,63), с, не более | |
|
Диаметр наружной части (по оболочке кабеля), мм |
1,5 |
|
Диаметр по защитному чехлу, мм |
3,5** |
|
Длина защитного чехла, L1, м |
от 0,2 до 15,0 |
|
Длина наружной части, L2, м |
до 15,0 |
|
Длина выводных проводников 1, м |
до 1,0 |
|
Масса, кг, не более |
Мтп = 0,073-L1 + 0,011 -L1, |
|
Условия эксплуатации:
|
от -50 до +150 до 0,63 до 98 до 7,4407 до 2,840-4 |
|
Вероятность безотказной работы за 8000 ч |
0,98 |
|
Средняя наработка на отказ, ч, не менее |
250 000 |
|
Назначенный срок службы ТП:
|
5 10 |
|
Срок сохраняемости, лет (при хранении в условиях отапливаемого хранилища) |
15 |
|
Примечание - ** - по требованию заказчика возможно исполнение ТП с диаметром защитного чехла в пределах от 3,0 до 4,0 мм с сохранением характеристик ТП | |
Электрическое сопротивление изоляции при испытательном напряжении не более 100 В между каждой изолированной цепью ЧЭ и оболочкой ТП, а также между изолированными цепями чувствительных элементов приведено в таблице 1.3.
Таблица 1.3 - Электрическое сопротивление изоляции
|
Температура, °С |
Величина электрического сопротивления, МОм, не менее |
|
от +15 до +35 |
500 |
|
до 250 |
20 |
|
до 450 |
2 |
Нанесение знака утверждения типа на преобразователи не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический |
КТК-03, КТЬ-03 |
1 шт. |
в соответствии с заказом |
|
Паспорт |
ТАДУ 405220.003ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
ТАДУ 405220.003РЭ |
1 экз. |
на партию |
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ТАДУ 405220.003РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим КТК-03, KTL-03ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.338-2002 Преобразователи термоэлектрические. Методика поверки
ТАДУ 405220.003ТУ Преобразователи термоэлектрические типов КТК-03, КТЬ-03. Технические условия
СТО 1.1.1.07.001.0675-2017 Стандарт организации. Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1551
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Преобразователи термо-элеткрические |
КТК-03, КТЬ-03 |
20259-00 |
Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор»), г. Москва |
ГОСТ 8.3382002 |
Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор»), г. Москва |
ФБУ «Ростест-Москва» |
