№794 от 24.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31817
О внесении изменений в описание типа на газоанализаторы стационарные ИГМ-12 и ИГМ-13
Приказы по основной деятельности по агентству Вн. Приказ № 794 от 24.04.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ24 апреля 2018 г. № 794______
Москва
О внесении изменений в описание типа на газоанализаторы стационарные ИГМ-12 и ИГМ-13
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭМИ-Прибор» от 01 марта 2018 г, № 62 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на газоанализаторы стационарные ИГМ-12 и ИГМ-13, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66815-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
(-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2018 г. №794
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные ИГМ-12 и ИГМ-13
Назначение средства измеренийГ азоанализаторы стационарные ИГМ-12 и ИГМ-13 (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов (СНд, СзНх, СбНм, СгНб, С4Н10, i-QHio, С5Н12, С2Н4, СзНб, СбНб, (СНз)гСО, С2Н4О, СНзОН) и диоксида углерода (СОг) в окружающей атмосфере.
Описание средства измеренийПринцип действия газоанализаторов - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Выходными сигналами газоанализаторов являются:
-
- показания цифрового светодиодного дисплея (только для ИГМ-12);
-
- показания 4-х индикаторных светодиодов;
-
- унифицированный аналоговый выходной сигнал (4-20) мА;
-
- сигнал по HART-протоколу (с модуляцией по линиям токовой петли);
-
- цифровой RS-485 MODBUS®;
-
- замыкание и размыкание контактов реле ("сухой контакт").
Газоанализаторы отличаются по конструкции (ИГМ-12 - с отсчетным устройством в виде светодиодного дисплея; ИГМ-13 - без отсчетного устройства), способу вывода информации (наличие индикатора в ИГМ-12) и маркировке вызрывозащиты.
Газоанализаторы имеют по 14 исполнений, отличающиеся измеряемым компонентом. Материал корпуса: алюминий или нержавеющая сталь.
Конструктивно газоанализаторы состоят из преобразователя газового (ПГ) и трансмиттера.
Преобразователь газовый служит для размещения оптического газового сенсора МИП-ВГ-02 и обеспечивает формирование цифрового сигнала, содержащего информацию об измеренной концентрации контролируемого газа и передачи её в трансмиттер. ПГ газоанализатора ИГМ-12 также осуществлят формирование сигнала токового выхода.
Трансмиттер газоанализатора ИГМ-13 обеспечивает формирование соответствующих напряжений для питания электрической схемы газоанализатора, а также осуществляет опрос сенсора, расположенного в ПГ и на основании данных о концентрации измеряемого газа, полученных от ПГ, формирует соответствующие сигналы на выходных интерфейсах (RS-485, реле, токовый выход, HART, световая индикация).
Трансмиттер газоанализатора ИГМ-12 обеспечивает формирование соответствующих напряжений для питания электрической схемы газоанализатора, схем ПГ, формирует питание для активного токового выхода газоанализатора, а также осуществляет преобразование цифровых данных о концентрации измеряемого газа, полученных от ПГ в соответствующие сигналы выходных интерфейсов RS-485, HART и отображение концентрации на световом индикаторе.
Газоанализаторы ИГМ-12 и ИГМ-13 также могут оснащаться разъёмом для искробезопасного подключения HART-коммуникатора для возможности управления.
Настройка нулевых показаний и чувствительности газоанализаторов ИГМ-12 и ИГМ-13 может осуществляется также с помощью магнитного интерфейса.
В газоанализаторах имеются три независимых реле с нагрузочной способностью (60 В, 1 А), переключаемых по превышению предупредительного и аварийного порога, а также при возникновении неисправности. Имеется возможность настраивать концентрационные пороги переключения реле по интерфейсам RS-485 и HART.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 67 по ГОСТ 14254-2015.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 1 - Общий вид газоанализаторов ИГМ-12 и ИГМ-13
Место нанесения пломбы для ИГМ-12

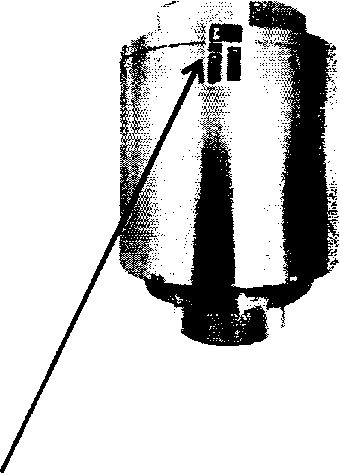

Место нанесения пломбы для ИГМ-13
Рисунок 2 - Схема пломбировки от несанкционированного доступа ИГМ-12 и ИГМ-13
Программное обеспечениеИдентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения газоанализаторов
|
Идентификационные данные (признаки) |
Значение | ||
|
ИГМ-12 |
ИГМ-13 | ||
|
Преобразователь измерительный |
трансмиттер |
ПГ | |
|
Иденти фикационное наименование ПО |
igm-12 led vl.Olr.hex |
igm-12 pgo vl.04r.hex |
igm-13 vl.Olr.hex |
|
Номер версии (идентификационный номер) ПО |
1.01 |
1.04 |
1.01 |
|
Цифровой идентификатор ПО |
0x9423 |
0xb52a |
0xF8FB |
|
Алгоритм получения цифрового идентификатора |
CRC16 CCITT |
CRC16 CCITT |
CRC 16 CCITT |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий.
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности газоанализаторов
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
ИГМ-12-01-Х/ ИГМ-13-01-Х |
метан (СНд) |
от 0 до 4,4 % (от Одо 100% НКПР) |
от 0 до 4,4 % (от Одо 100% НКПР) |
±(0,09 % + 3 % С”) (±(2 % НКПР + 3 %<”)) |
|
ИГМ-12-02-Х/ ИГМ-13-02-Х |
пропан (СзН8) |
от 0 до 1,7% (от 0 до 100 % НКПР) |
от 0 до 1,7% (от Одо 100% НКПР) |
±(0,03 % + 3 % С”) (±(2 % НКПР + 3 %<'>)) |
|
ИГМ-12-03-Х/ ИГМ-13-03-Х |
н-гексан (СбН14) |
от 0 до 1,0% (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
ИГМ-12-04-Х/ ИГМ-13-04-Х |
Диоксид углерода (СОД |
от 0 до 2,5 % |
от 0 до 2,5 % |
±0,15% |
|
ИГМ-12-05-Х/ ИГМ-13-05-Х |
этан (С2Нб) |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) |
|
ИГМ-12-06-Х/ ИГМ-13-06-Х |
бутан (C4Hio) |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
ИГМ-12-07-Х/ ИГМ-13-07-Х |
и-бутан (i-C4Hio) |
от 0 до 2,6 % (от Одо 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13% (±5 % НКПР) |
|
ИГМ-12-08-Х/ ИГМ-13-08-Х |
пентан (С5Н12) |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
ИГМ-12-09-Х/ ИГМ-13-09-Х |
этилен (С2Н4) |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12% (±5 % НКПР) |
|
ИГМ-12-10-Х/ ИГМ-13-10-Х |
пропилен (СзН6) |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0% (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
ИГМ-12-12-Х/ ИГМ-13-12-Х |
ацетон ((СНз)гСО ) |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13% (±5 % НКПР) |
|
ИГМ-12-13-Х/ ИГМ-13-13-Х |
метанол (СНзОН) |
от 0 до 5,5 % (от Одо 100% НКПР) |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
±0,28 % (±5 % НКПР) |
|
ИГМ-12-14-Х/ ИГМ-13-14-Х |
метан (СН4) |
от 0 до 100 % |
от 0 до 100 % |
±(0,05 % + 4 % С”) |
|
!)С -значение объемной доли подаваемого компонента, % (% НКПР) | ||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды для всех исполнений ИГМ-12-ХХ-Х, ИГМ-13-ХХ-Х, кроме ИГМ-12-04-Х, ИГМ 13-04-Х (СО2): - св. -60 °C до -40 °C для диапазона измерения от 0 до 50 % НКПР включ., % НКПР |
±15 |
|
- св. -60 °C до -40 °C для диапазона измерения св. 50 до 100 % НКПР, и от 0 до 100 % для ИГМ-12-14-Х, ИГМ 13-14-Х , в долях от предела допускаемой основной абсолютной погрешности |
±6,0 |
|
- св. -40 °C до -10 °C, и св. +40 °C до +60 °C для диапазона измерения от 0 до 50 % НКПР включ., % НКПР |
±10,0 |
|
Св. -40 °C до -10 °C и св. +40 °C до +60 °C для диапазона измерения от св,50 до 100 % НКПР, и от 0 до 100 % для ИГМ-12-14-Х, ИГМ 13-14-Х, в долях от предела допускаемой основной абсолютной погрешности |
±4,0 |
|
- св. -10 °C до +15 °C и св. +25 °C до +40 °C для диапазона измерения от 0 до 50 % НКПР включ., % НКПР |
±5,0 |
|
- св. -10 °C до +15 °C и св. +25 °C до +40 °C для диапазона измерения от св. 50 до 100 % НКПР, и от 0 до 100 % для ИГМ-12-14-Х, ИГМ 13-14-Х, в долях от предела допускаемой основной абсолютной погрешности |
±2,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды для ИГМ-12-04-Х, ИГМ 13-04-Х (СО2): - св. -10 °C до +15 °C и св. +25 °C до +40 °C для диапазона измерения от 0,1 до 2,0 % включ,, % |
±0,2 |
|
- в. -10 °C до +15 °C и св. +25 °C до +40 °C для диапазона измерения св. 2,0 до 2,5 %, в долях от предела допускаемой основной абсолютной погрешности |
±2,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения атмосферного давления от нормального на каждые 3,3 кПа в диапазоне св. 80 кПа до 98 кПа и св. 104,6 кПа до 120 кПа, в долях от предела допускаемой основной абсолютной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения относительной влажности окружающей среды в диапазоне от 70 до 96 % (без конденсации), на каждые 10 %, в долях от предела допускаемой основной абсолютной погрешности |
±0,2 |
|
Время установления выходного сигнала Тод, с, не более - для исполнений ИГМ-12-01-Х, ИГМ-13-01-Х и ИГМ-12-14-Х, ИГМ-13-14-Х |
30 |
|
- для исполнений ИГМ-12-02-Х, ИГМ-13-02-Х |
40 |
|
- для исполнений с ИГМ-12-03-Х, ИГМ-13-03-Х по ИГМ-12-13-Х, ИГМ-13-13-Х |
60 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Время прогрева, с, не более |
60 |
|
Напряжение питания, В |
от 12 до 32 |
Продолжение таблицы 4
|
1 |
2 |
|
Потребляемая мощность, Вт, не более:
|
11 1 |
|
Выходной сигнал:
|
RS-485, HART от 4 до 20 |
|
Габаритные размеры, мм, не более:
|
130 260 240 |
|
Масса, кг, не более:
|
|
|
Условия эксплуатации:
|
от -60 до +60 от 20 до 96 от 80 до 120 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
|
Маркировка взрывозащиты: -для ИГМ-12 - для ИГМ-13 |
lExd[ib]IIB Т4 GbX lExd[ib]IIB Т5 GbX |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплект поставки газоанализаторов ИГМ-12 и ИГМ-13
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 | |
|
Газоанализатор ИГМ-12(13)-Х-Х |
МРБП.413347.004 |
1 |
|
Взрывозащищенный кабельный ввод1) |
- |
1 |
|
Взрывозащищенная заглушка |
- |
1 |
|
Упаковка |
МРБП.413935.018 |
1 |
|
Паспорт |
МРБП.413347.004 ПС (или МРБП.413347.005 ПС) |
1 |
|
Руководство по эксплуатации 2) |
МРБП.413347.004 РЭ (или МРБП.413347.005 РЭ) |
1 |
|
Методика поверки 2) |
МП 156-221-2016 |
1 |
|
Адаптер ПГС2) |
- |
1 |
|
Магнит для калибровки2) |
- |
1 |
|
*) Стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком. 2) При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком. | ||
осуществляется по документу МП 156-221-2016 «ГСП. Газоанализаторы стационарные ИГМ-12 и ИГМ-13. Методика поверки», утвержденному ФГУП «УНИИМ» 27 января 2017 г.
Основные средства поверки:
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10597-2015 (СН4 - азот), ГСО 10597-2015 (С3Н8 - азот), ГСО 10597-2015 (С6Н[4 - азот), ГСО 10597-2015 (С2Н6 - азот), ГСО 10597-2015 (С4Ню - азот), ГСО 10597-2015 (i-C4Hio - азот), ГСО 10597-2015 (С5Н12 - азот), ГСО 10597-2015 (С2Н4 - азот), ГСО 10597-2015 (С3Н6 - азот), ГСО 10506-2014 (С6Нб- азот), ГСО 10597-2015 (СО2 - азот), ГСО 10385-2013 ((СН3)2СО-азот), ГСО 10540-2014 (СН3ОН-азот);
-
- мультиметр 34401А (per. № 54848-13), диапазон измерений от 100 мВ до 1 В, пределы допускаемой погрешности измерений ±(0,004 % ИВ + 0,0007 % ВПИ); диапазон измерений от 1 до 10 В, пределы допускаемой погрешности измерений ±(0,0035 % ИВ ± 0,0005% ВПИ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Паспорт МРБП.413347.004 ПС, МРБП.413347.005 ПС и/или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным ИГМ-12 и ИГМ-13ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ IEC 60079-29-1 -2013 Взрывоопасные среды. Часть 29-1. Г азоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ТУ МРБП.413347.004 Газоанализаторы стационарные ИГМ-12 и ИГМ-13. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор»)
ИНН 5920020783
Адрес: 194156, г. Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, литера А
Тел.: ±7 (812) 601-06-94; E-mail: info@igm-pribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: ±7 (343) 350-26-18; факс: ±7 (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
