№14 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30874
О внесении изменений в описание типа на контроллеры одноконтурные типа YS
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
. 10 января 2018 г.
: '<-■ ■ ■ ■
У. 14
Москва
изменений в описание типа на контроллеры одноконтурные ' ’ THnaYS
Во исполнение Административного регламента по предоставлению ; Федеральным агентством по техническому регулированию й метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности ,М ;торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован р; лШ в Министерстве юстиции Российской Федерации 12 сентября 2013 г, № 29940) ^Л^Й1г(ДДЛе^ — Административный регламент) и в связи с обращением ООО «Йокогава Электрик СНГ» от 06 декабря 2017 г. № YRU-L017-3936 и р и к а з ы в аю:
'1- Внести изменения в описание типа на контроллеры одноконтурные ; типа YS, зарегистрированные в Федеральном информационном фонде : Йййоюбесйененйю единства измерений, с сохранением регистрационного номера
68079-17, Изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузйн) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
' с Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписаннЬго ЭП, . хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЕЗЕДЕНИ9 О СЕРТИФИКАТЕ ЭП
Сертификат. 00E1036ECDC01ie780DAE0071BlB53CO41
* Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
■ ■■...... ■ ■ ....."
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры одноконтурные типа YS Назначение средства измеренийКонтроллеры одноконтурные типа YS (далее по тексту - контроллеры) предназначены для измерений и измерительных преобразований в цифровую форму выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления постоянному электрическому току, сигналов от термопар и термопреобразователей сопротивлений различных градуировок, а также для формирования управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Описание средства измеренийКонтроллеры строятся на основе аналого-цифровых преобразователей (ADC) с диапазоном изменения входного сигнала от 1 до 5 В и цифро-аналоговых преобразователей (DAC) с диапазонами изменения выходного сигнала от 4 до 20 мА или от 1 до 5 В.
Ко входу одного из преобразователей ADC опционально может быть подключен выход аналогового измерительного преобразователя (опция) с диапазоном изменения выходного сигнала от 1 до 5 В. Аналоговые измерительные преобразователи с аналого-цифровыми преобразователями образуют соответствующие измерительные каналы контроллера, указанные в таблице 2.
В зависимости от вида входного сигнала и функции преобразования в состав контроллеров может входить одна из следующих опций:
-
- /А01 - сигналы напряжения с линейным преобразованием;
-
- /А02 - сигналы от термопар;
-
- /АОЗ - сигналы от термопреобразователей сопротивления;
-
- /А04 - сигналы от потенциометрических датчиков;
-
- /А05 - сигналы напряжения с гальванической развязкой;
-
- /А06, /А07 - токовые сигналы, изолированный и неизолированный входы соответственно;
-
- /А08 - частотные сигналы.
Контроллеры представлены сериями YS1000 и YS110, которые имеют общие принципы построения и различаются выполняемыми функциями:
-
- YS 1500 - одноконтурный контроллер с функцией индикации, осуществляет управление контуром (датчик - контроллер - исполнительное устройство) по алгоритму пропорционально-интегрально-дифференциального регулирования (автоматическое поддержание заданной величины);
-
- YS1700 - одноконтурный программируемый контроллер с функцией индикации. Контроллер YS1700 дает возможность программисту самому написать алгоритм регулирования;
-
- YS1310 - одноконтурный контроллер с функцией индикации и выдачи сигналов сигнализации;
-
- YS1350 и YS1360 - одноконтурный контроллер с функцией управления в ручном режиме;
-
- YS110 - одноконтурный контроллер, представляющий собой резервную станцию с ручным управлением.
В контроллерах серии YS1000 реализован ряд новых функций, таких как цветной дисплей и современные сетевые возможности.
Контроллеры этой серии компактны, используют простой язык программирования и предназначены для автоматизации управления производственными процессами в различных отраслях промышленности.
Общий вид контроллеров представлен на рисунках 1, 2.
Место нанесения знака поверки указано на рисунке 3.
Пломбировка контроллеров не предусмотрена.
Рисунок 1 - Общий вид контроллеров серии YS1000
Рисунок 2 - Общий вид контроллеров серии YS110

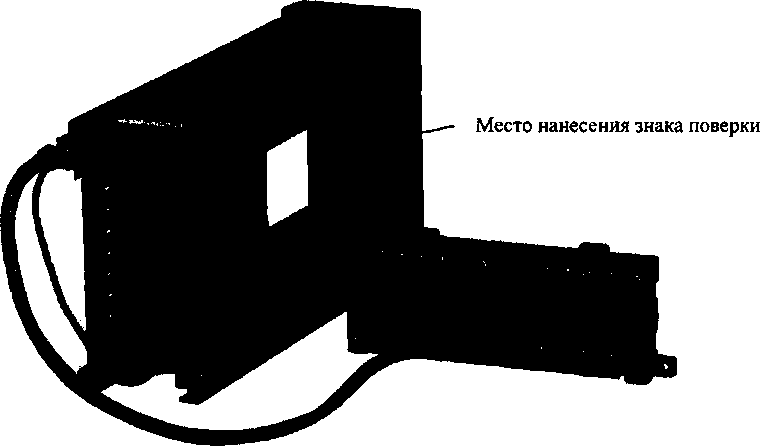

Рисунок 3 - Место нанесения знака поверки на корпус контроллера
Программное обеспечениеДля преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти контроллеров. БПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с п. 4.3. Р 50.2.077-2014.
Метрологические характеристики контроллеров нормированы с учетов влияния на них БПО.
Для конфигурирования и программирования контроллеров YS и просмотра данных с помощью ПК используется прикладное программное обеспечение (ППО) YSS1000. ППО YSS1000 не имеет доступа к энергонезависимой памяти контроллеров и не позволяет заменять или корректировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Система (только для YS1700) |
ПО центрального процессора |
ПО процессора дисплея | |
|
Идентификационное наименование ПО |
REV |
MCU |
DCU |
|
Номер версии (идентификационный номер ПО) |
S 1.01 и выше |
R1.01.01h выше |
Rl.01.01 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Метрологические характеристики измерительных каналов контроллеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики измерительных каналов контроллеров YS1500, YS1700, YS1310, YS1350, YS1360
|
Вид преобразователя / опции |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной привед. погреш., % от диап. |
Пределы допускаемой дополнительной привед. погреш. от изменения температуры окружающей среды, % от диап./ 10°С | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
ADC |
от 1 до 5 В |
12 бит |
±0,1 |
±0,1 |
|
DAC |
12 бит |
от 4 до 20 мА от 1 до 5 В |
±0,2 ±0,1 |
±0,2 ±0,1 |
|
DAC + модуль расширения1^ |
12 бит |
от 1 до 5 В |
±0,2 |
±0,2 |
|
/А01 +ADC |
от -50 до +150 мВ |
12 бит |
±0,5 |
±0,3 |
|
/A02 + ADC |
Термопары B,R,S,K,E,J,T,N от -500 до +4000 мВ2> Канал компенсации температуры холодного спая от 0 до +70°С |
12 бит |
±0,5 % или ±(40 мкВ + 0,1 % от диапазона)3) в зависимости, что больше; погрешность канала компенсации температуры холодного спая ±1°С3)4) |
±0,3 |
|
/АОЗ + ADC |
Термопреобразователи сопрот. Pt 100, Pt 50 от -200 до 850 °С2) |
12 бит |
±0,5 % или ±(0,4 °C + 0,1 % от диапазона)3) в зависимости, что больше |
±0,3 |
|
/А04 + ADC |
от 100 до 2000 Ом |
12 бит |
±0,5 |
±0,3 |
|
/A05s) + ADC |
от 1 до 5 В |
12 бит |
±0,5 |
±0,3 |
|
/А06б) + ADC /A076) + ADC |
от 4 до 20 мА |
12 бит |
±0,5 |
±0,3 |
|
/А08 |
от 0 до 10 кГц |
12 бит |
±0,5 |
±0,3 |
продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Примечания
| ||||
Таблица 3 - Метрологические характеристики измерительных каналов контроллеров YS110
|
Диапазоны преобразований аналоговых входных/выходных сигналов |
Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона |
|
от 1 до 5 В/ от 4 до 20 мА |
±2,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Напряжение питания:
|
от 20 до 132 В пост, тока от 80 до 132 В перем, тока от 120 до 340 В пост, тока от 138 до 264 В перем, тока 50/60+3; | |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
144x72x320 | |
|
Масса, кг, не более: |
2,6 | |
|
Нормальные условия эксплуатации |
температура окружающего воздуха, °C |
от+21 до +25 |
|
относительная влажность окружающего воздуха, % |
от 0 до 50 | |
|
атмосферное давление, кПа |
от 84 до 106 | |
|
Рабочие условия эксплуатации |
температура окружающего воздуха, °C |
от 0 до +50 |
|
относительная влажность окружающего воздуха (без конденсации), % |
от 5 до 95 | |
|
атмосферное давление, кПа |
от 79,5 до 106,7 | |
|
Условия для транспортировки и хранения |
температура окружающего воздуха, °C |
от -20 до +70 |
|
относительная влажность окружающего воздуха (без конденсации), % |
от 10 до 95 | |
|
атмосферное давление, кПа |
от 70 до 106,7 | |
|
Срок службы, лет, не менее |
10 | |
|
Наработка на отказ, ч, не менее |
297840 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Контроллер одноконтурный |
YSlxxO/ YS110 |
1 |
|
Руководство по эксплуатации |
IM01B08xxx-01R |
1 |
|
Методика поверки |
МП 201-24-2017 |
1 |
|
Клеммная колодка расширения в/в YS010 |
- |
По дополнительному заказу |
|
Кабель расширения в/в YS011 |
- | |
|
RJC датчик |
L3501RA | |
|
Резистор |
YSOlx |
осуществляется по документу МП 201-24-2017 «Контроллеры одноконтурные типа YS. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.04.2017 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный номер Федерального информационного фонда по обеспечению единства измерений (регистрационный №) 22125-01,
мультиметр цифровой прецизионный 8508А (регистрационный № 25984-14), магазин сопротивления измерительный МСР-60М (регистрационный № 2751-71), генератор сигналов произвольной формы 33210А (регистрационный № 32993-09). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллера в соответствии с рисунком 3.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к контроллерам одноконтурным типа YSГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ IEC 61131 -2-2012 Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Electric Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan
Завод-изготовитель:
Yokogawa Electronics Manufacturing Korea Co., Ltd., Республика Корея
Адрес: (Cheongcheon-dong) 82, Bupyeong-daero 297beon-gil Bupyeong-du, Incheon, 403-858, Korea
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Адрес: Москва, 129090, Грохольский пер., д.13, стр.2
Телефон: + 7 495 737 78 68
Факс: + 7 495 737 78 69
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: + 7 495 437 55 77
Факс: + 7 495 781 86 40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
