УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КРУТЯЩЕГО МОМЕНТА СИЛЫ

• 1.1 Государственная поверочная схема для средств измерений крутящего момента силы (далее - ГПС) устанавливает порядок передачи единицы¹ крутящего момента силы (Н^м) от государственного первичного эталона единицы крутящего момента силы (далее-государственный первичный эталон) вторичным и рабочим эталонам, а также средствам измерений крутящего момента силы с указанием погрешностей и основных методов передачи единицы.

Допускается проводить передачу единицы рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоящей ГПС.

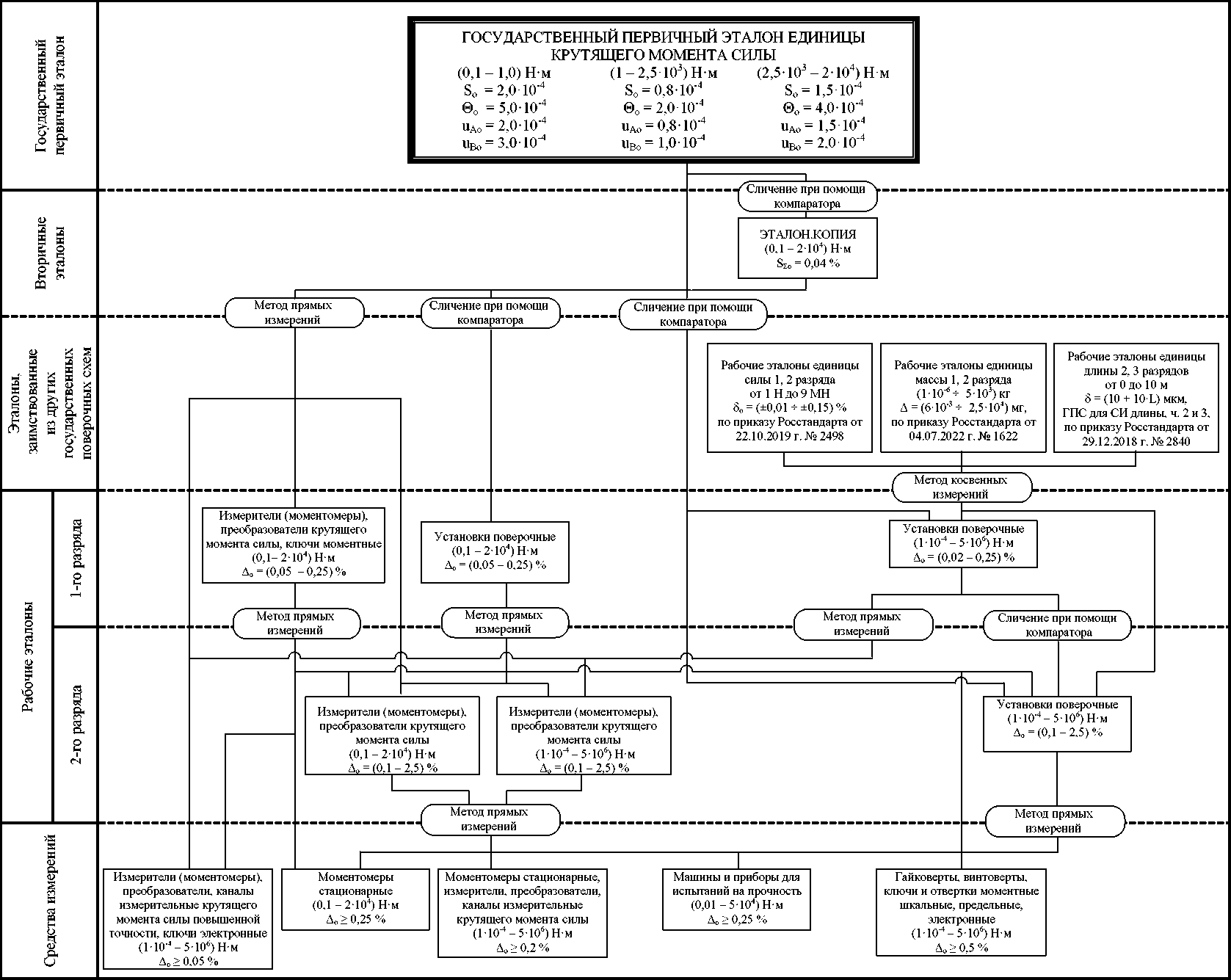

Графическая часть ГПС приведена в приложении А.

Требования к оценке соответствия характеристик установок крутящего момента силы, применяемых в качестве рабочих эталонов 1-го и 2-го разрядов, содержащих специальные рычаги и меры (измерители) силы, обязательным метрологическим требованиям приведены в приложении Б.

В настоящей ГПС использованы нормативные ссылки на следующие нормативные документы:

ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений;

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ГОСТ 33530-2015 (ISO 6789:2003) Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия;

РМГ 29-2013 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения.

П р и м е ч а н и е - При использовании Государственной поверочной схемы целесообразно проверять действие ссылочных документов

компараторы (измерители крутящего момента силы в диапазоне от 0,1 до 2^10⁴ Н^м).

• 3.3 Государственный первичный эталон воспроизводит и хранит единицу в диапазоне от 0,1 до 2-10⁴ Н^м со следующими показателями точности:

• 3.3.1 Относительное среднее квадратическое отклонение (далее - СКО) результата измерений Sо не превышает 2,0^10^-4 в диапазоне от 0,1 до 1 Н^м, 0,8^10^-4 в диапазоне от 1 до 2,5^10³ Н^м и 1,5^10^-4 - в диапазоне от 2,5^10³ до 2^ 10⁴ Н^м при 20 независимых измерениях.

• 3.3.2   Доверительные границы относительной неисключенной систематической погрешности воспроизведения единицы 0(о,95) при Р= 0,95 не превышают 5,0^10^-4 в диапазоне от 0,1 до 1 Н^м, 2^10^-4 в диапазоне от 1 до 2,5^10³ Н^м и 4^10^-4 - в диапазоне от 2,5^10³ до 2^10⁴ Н^м.

• 3.3.3 Относительная стандартная неопределенность, оцениваемая по типу

• A, и_Ао, не превышает 2,0^10^-4 в диапазоне от 0,1 до 1 Н^м, 0,8^10^-4 в диапазоне от 1 до 2,5^10³ Н^м и 1,5^10^-4 - в диапазоне от 2,5^10³ до 2^10⁴ Н^м при 20 независимых измерениях.

• 3.3.4 Относительная стандартная неопределенность, оцениваемая по типу

• B, иво, не превышает 3,0^10^-4 в диапазоне от 0,1 до 1 Н^м, 1,0^10^-4 в диапазоне от 1 до 2,5^10³ Н^м и 2,0^10^-4 в диапазоне от 2,5^10³ до 2^10 ⁴ Н^м.

• 3.4 Государственный первичный эталон применяют для передачи единицы крутящего момента силы эталону-копии сличением при помощи компаратора, рабочим эталонам 1-го и 2-го разрядов методом прямых измерений и методом сличения при помощи компаратора и измерений методом прямых измерений.

  средствам

  сличений рабочими

• 3.5 Относительное СКО компараторов, используемых для государственного первичного эталона с эталоном-копией и эталонами 1-го и 2-го разрядов, составляет не более 0,01 %.

• 4.1 В качестве вторичного эталона используют эталон - копию.

• 4.2 В состав эталона-копии входят эталонная установка и компараторы: эталонная установка для воспроизведения единицы крутящего момента

силы в диапазоне от 0,1 до 2^10⁴ Н^м;

компараторы (измерители крутящего момента силы) в диапазоне от 0,1 до 2^10⁴ Н^м.

• 4.3  Диапазон значений крутящего момента силы, в котором воспроизводится единица, составляет от 0,1 до 2^10⁴ Н^м.

• 4.4 Эталон-копия обеспечивает воспроизведение единицы и ее передачу с относительным СКО суммарной погрешности Ss_о, не превышающим 0,04 %.

• 4.5 Эталон-копию применяют для передачи единицы крутящего момента силы рабочим эталонам 1-го и 2-го разрядов методом прямых измерений и методом сличения при помощи компаратора и средствам измерений методом прямых измерений.

• 4.6 Относительное СКО компараторов (измерителей крутящего момента силы), используемых для сличений эталона-копии с рабочими эталонами 1-го и 2-го разрядов, составляет не более 0,01 %.

  5 Эталоны, заимствованные из других поверочных схем

  5.1 В качестве эталонов, заимствованных из других поверочных схем, используют:

  рабочие эталоны единицы силы 1-го и 2-го разрядов по Государственной поверочной схеме для средств измерений силы, в диапазоне от 1 Н до 9 МН (приказ Росстандарта от 22.10.2019 г. № 2498), пределы допускаемой относительной погрешности 5_о = (±0,01  ±0,15) %;

  рабочие эталоны единицы массы 1-го и 2-го   разрядов

  для средств измерений массы

  по Государственной поверочной схеме (приказ Росстандарта от значений от 1-10“^ до

  Л = (6^10^-3 - 2,5^10⁴) мг;

  рабочие эталоны

  04.07.2022

  5^10³ кг,

  единицы

  г. № 1622) в диапазоне номинальных пределы

  допускаемых погрешностей

  длины

  по Государственной поверочной схеме для

  в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, части 2 и 3, (приказ Росстандарта от 29.12.2018 г. № 2840) в диапазоне от 0 до 10 м, доверительные границы абсолютных погрешностей 5 при доверительной вероятности 0,99 составляют до (10+10^L) мкм, где L - длина, м.

  5.2 Эталоны, заимствованные из других поверочных схем, применяют для обеспечения передачи единицы крутящего момента силы рабочим эталонам 1-го и 2-го разрядов в диапазоне от !• 10"⁴ до 5^10⁶ Н^м методом косвенных измерений.

  2-го и 3-го   разрядов

  средств измерений длины

6 Рабочие эталоны

• 6.1.1 В качестве рабочих эталонов 1-го разряда используют:

измерители (моментомеры), преобразователи крутящего момента силы в диапазоне измерений от 0,1 до 2^10⁴ Н^м;

установки поверочные в диапазоне измерений от 0,1 до 2^10⁴ Н^м; установки поверочные в диапазоне измерений от 1-10^-4 до 5^ 10⁶ Н^м.

• 6.1.2 Пределы допускаемых относительных погрешностей Ло рабочих эталонов 1-го разряда:

для измерителей (моментомеров), преобразователей крутящего момента силы от 0,05 % до 0,25 %;

для установок поверочных от 0,05 % до 0,25 % и от 0,02 % до 0,25 %;

• 6.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы методом прямых измерений относительной погрешности допускаемой относительной

  эталонам 2-го разряда и средствам измерений и методом сличения при помощи компаратора.

  6.1.4 Соотношение пределов допускаемой рабочих эталонов 1-го разряда и пределов

погрешности рабочих эталонов 2-го разряда должно составлять не более 0,5.

• 6.2.1 В качестве рабочих эталонов 2-го разряда используют: измерители (моментомеры), преобразователи крутящего момента силы в диапазоне измерений от 0,1 до 2^10⁴ Н^м;

измерители (моментомеры), преобразователи крутящего момента силы в общем диапазоне измерений от 1-10^-4 до 5^10⁶ Н^м;

установки поверочные, в том числе и установки поверочные, содержащие специальные рычаги, меры массы или динамометры в диапазоне измерений от 0,1 до 2^10⁴ Н^м;

установки поверочные, в том числе и установки поверочные, содержащие специальные рычаги, меры массы или динамометры в диапазонах измерений от 1^10^-4 до 5^10⁶ Н^м.

• 6.2.2 Пределы допускаемых относительных погрешностей Л_о рабочих эталонов 2-го разряда:

для измерителей (моментомеров), преобразователей крутящего момента силы от 0,1 % до 2,5 %;

для установок поверочных от 0,1 % до 2,5 %.

• 6.2.3 Рабочие эталоны 2-го разряда применяют для передачи единицы средствам измерений методом прямых измерений и методом сличения при помощи компаратора.

• 6.2.4 Соотношение пределов допускаемой относительной погрешности рабочих эталонов 2-го разряда и пределов допускаемой относительной погрешности средств измерений должно составлять не более 0,5.

  7 Средства измерений

  7.1 В качестве средств

измерений используют измерители (моментомеры), преобразователи, каналы измерительные крутящего момента силы, моментомеры стационарные, машины и приборы для испытаний на прочность, гайковерты, винтоверты, ключи и отвертки моментные шкальные, предельные, электронные.

• 7.2 Значения пределов допускаемых относительных погрешностей Л_о средств измерений приведены в таблице 1.

• 7.3 Соотношение пределов допускаемой относительной погрешности эталонов и пределов допускаемой относительной погрешности средств измерений должно составлять не более 0,5.

Таблица 1 - Пределы допускаемых относительных погрешностей средств

Приложение Б (обязательное)

Требования по оценке соответствия характеристик установок крутящего момента силы, применяемых в качестве рабочих эталонов 1-го и 2-го разрядов, содержащих специальные рычаги и меры (измерители) силы, обязательным метрологическим требованиям

В настоящем приложении приведены основные требования к установкам крутящего момента силы, применяемым в качестве рабочих эталонов 1-го и 2-го разрядов, содержащих специальные рычаги и меры (измерители) силы, (далее Установки). Так же приведены основные положения методики аттестации Установок, процедура измерений и обработки результатов, которые могут применяться при создании индивидуальных методик аттестации конкретного типа установок.

Подтверждение соответствия Установок, установленным в настоящей ГПС требованиям, выполняют:

• - при аттестации установок в соответствии с утвержденными методиками первичной и периодической аттестации;

• - при поверке установок, являющихся средствами измерений утвержденного типа (далее - Установок утвержденного типа) в соответствии с установленными при утверждении типа методиками поверки с учетом положений, описанных далее.

Диапазоны воспроизведения единицы крутящего момента силы установок, должны соответствовать требованиям настоящей ГПС и описанию типа для Установок утверждённого типа.

Относительная погрешность установок (<5р_Э, %), должна соответствовать требованиям, предъявляемым к рабочим эталонам единицы крутящего момента силы в соответствии с настоящей ГПС и описанием типа для Установок утверждённого типа².

Установки могут включать в себя наборы мер массы (силы тяжести) или измерители силы и опорные или безопорные рычаги с подвешенными к концам рычагов грузоприёмными площадками или закрепленным измерителем силы. Так же могут быть снабжены механизмами нагружения поверяемых (калибруемых) средств измерений крутящим моментом силы и другими устройствами, обеспечивающими реализацию основных функций Установок.

Измерительная модель, положенная в основу воспроизведения крутящего момента силы (КМС) с помощью приложения к рычагу известной длины меры силы известной массы, в общем виде описывается уравнением

где М - воспроизводимый крутящий момент силы, Н^м;

т - масса груза(ов) вывешенных на рычаге, кг; д - местное ускорение свободного падения, м/с²; I - длина рычага, м;

Ра - плотность воздуха, кг/м³; р-^ - плотность груза, кг/м³; cos(a) - поправка к длине рычага вызванная отклонением рычага от горизонтального положения;

а - угол отклонения рычага от горизонтального положения, рад.

Измерительная модель, положенная в основу воспроизведения крутящего момента силы (КМС) с помощью приложения к рычагу известной длины усилия, которое фиксируется измерителем силы, в общем виде описывается уравнением

где F - значение силы, измеренное преобразователем силы, Н;

cos(a) - поправка к длине рычага вызванная неперпендикулярностью вектора приложения (измерения) силы и плеча действия силы.

Сведения о способах оценки величин входящих в (1) и (2) и о необходимости оценки отдельных составляющих М приводят в методике аттестации Установки с учетом особенностей ее конструкции или в методиках поверки Установок утвержденного типа.

Методики первичной и периодической аттестации должны включать следующие операции аттестации:

при первичной аттестации выполняются операции по п. 1 таблицы Б.1 в обязательном порядке и по п. 2 или п. 3 таблицы Б.1 в зависимости от диапазона установки;

при периодической аттестации в зависимости от диапазона установки выполняются либо операции по п. 1, либо по п. 2 таблицы 1.

Таблица Б. 1 - Операции первичной/периодической аттестации

• 1) При отсутствии технической возможности операцию не проводят на основании заключения института, в котором хранится ГЭТ 149. В этом случае проводится оценка погрешности воспроизведения КМС косвенным способом.

• 2) Для эталонов, которые подвергаются оценке соответствия без процедуры сличений с вышестоящим эталоном при помощи компаратора необходимо проводить сличения с вышестоящим эталоном как минимум в одной точке диапазона не реже чем 1 раз в 5 лет. Результаты сличений должны быть отражены в протоколах аттестации или протоколах поверки.

При аттестации необходимо установить значение погрешности воспроизведения крутящего момента силы на основании результатов измерений величин, входящих в (1) или (2) в соответствии с положениями ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения». В общем виде формулы для вычисления погрешности воспроизведения 5_РЭ представлены ниже.

Значение 5_РЭ, для установок, воспроизведение КМС которыми основывается на наложении на рычаг груза известной массы, вычисляется по формуле

5рэ = ^1,1 • J^^^{2 +} 5р^{2 +} 5г^{2 + (}5р^ J^^{) + (}^Pm J^^{) +} ^а^{2 +} ^м^^{2 +} ^м^2,

где 5^ - относительная погрешность измерения массы груза, %;

дд - относительная погрешность измерения ускорения свободного падения, %;

di - относительная погрешность измерения длины рычага, %;

• - относительная погрешность измерения плотности воздуха, %;

• - относительная погрешность измерения плотности материала грузов,

%;

• - относительная погрешность, связанная с поправкой к длине рычага при отклонении от горизонтального положения, %;

5^ - относительная погрешность, связанная с моментом трения, %;

• - относительное отклонение воспроизводимого КМС от номинального значения, %, которое оценивают по формуле

  (4)

Sm=^^^^-100 %,

где Mj^ - номинальное значение КМС, Н^м

Значение 5рз, для установок, воспроизведение КМС которыми основывается на приложении к рычагу усилия, которое определяется преобразователем силы, вычисляется по формуле

5рэ = 1,1 • J 5р^{2 +} 5i^ ⁺ 5а^ ⁺ 5м^^{2 +} 5м^^,

где Sp - относительная погрешность измерений силы, %.

Сведения о способах оценки величин входящих в (3) и (5) и о необходимости оценки отдельных составляющих 5_РЭ приводят в методике аттестации Установки с учетом особенностей ее конструкции или в методиках поверки Установок утвержденного типа.

Б.5.2.1 Процедура распространяется на Установки диапазон воспроизведения, которых перекрывается диапазоном вышестоящего эталона. Оценка относительной погрешности измерений КМС методом помощи компаратора проводится не менее чем в 5 точках случаях:

диапазон воспроизведения Установки находится ограниченных крайними точками диапазона вышестоящего эталона;

верхняя граница диапазона (далее - ВПИ) Установки находится выше верхней границы диапазона вышестоящего эталона, но диапазоны воспроизведения перекрываются так, что выполняется условие:

0,2^ВПИ Установки < ВПИ вышестоящего эталона;

нижняя граница диапазона (далее - НПИ) Установки находится ниже нижней границы диапазона вышестоящего эталона, но диапазоны воспроизведения перекрываются так, что выполняется условие:

2^НПИ вышестоящего эталона < ВПИ Установки.

Б.5.2.2 Для оценки погрешности возникающей при передаче единицы величины, проводят сличение с вышестоящим эталоном при помощи компаратора не менее чем в 5 точках диапазона Установки (j = 1 ^J, J > 5). Результаты сличения с вышестоящим эталоном должны удовлетворять условию

F^ < 1. Значение рассчитывается по формуле

1згЭТ-²+зрЭ,²’

где Sj - относительное смещение показаний компаратора при воспроизведении крутящего момента силы на Установке и вышестоящем эталоне в j-й точке диапазона, %;

^_ГЭт,- - границы относительной погрешности вышестоящего эталона в j-й точке диапазона, %;

- границы относительной погрешности Установки в j-й точке диапазона, %.

Если условие Е-^ < 1 выполняется относительную погрешность принимают равной погрешности воспроизведения ((5_РЭ = 5_РЭ).

Если при первичной аттестации получены значения F.^ > 1, то значение 5_РЭ не учитывает источники погрешности связанные с передачей единицы величины. Относительную погрешность Установки с учетом этого факта необходимо оценить по формуле

<5рэ = max     ^- ^гэт/ .

Б.5.2.3 При периодической аттестации проводят сличение с вышестоящим эталоном при помощи компаратора не менее чем в 3-х точках диапазона Установки. Результаты сличения должны удовлетворять условию Е-п < 1. Значение F.^ при периодической аттестации рассчитывается по формуле

Описание процедуры сличений приводят в методике аттестации Установки с учетом особенностей ее диапазона и конструкции или в методиках поверки Установок утвержденного типа.

Процедура распространяется на Установки диапазон воспроизведения, которых не удовлетворяет требованиям по п. Б.5.2.1.

Относительную погрешность воспроизведения КМС оценивают в соответствии с п. Б.5.1.

Погрешность связанную с передачей единицы величины (S^) оценивают в виде относительного СКО среднего значения выходного сигнала измерителя

КМС³    не менее чем в 5 точках диапазона РЭ

(-dj, j = 1 ^J, J > 5) равномерно распределенных в его диапазоне и включающие в себя наименьший и наибольший пределы измерений Установки.

Получают по 4 результата измерений выходного сигнала измерителя КМС (i9ji,l = 1^L, L = 4) для каждой ступени нагружения при повороте датчика вокруг своей оси на 90°. Измерения проводят по часовой и против часовой стрелки (т9_цр,р = 1 ^Р, Р = 2).

Всего получают K результатов измерений (К = Р • J • L, К > 40). Значение вычисляют по формуле

Относительную погрешность рабочего эталона рассчитывают по формуле

где 5_РЭ - погрешность воспроизведения по формуле 1 или 2;

t - коэффициент Стьюдента при P=0,95 для K-1 степеней свободы.

Б.6.1 По результатам первичной аттестации устанавливают относительную погрешность рабочего эталона ((5_РЭ). Значение погрешности округляют в большую сторону до ближайшего целого значения старшего разряда. Рекомендуется выбирать значения из ряда 0,02; 0,03; 0,04; 0,05; 0,075; 0,10; 0,15; 0,20; 0,25; 0,3; 0,5 и далее через 0,5. Значение погрешности заносят в паспорт эталона.

Б.6.2 Для оценки соответствия метрологических характеристик Установки обязательным метрологическим требованиям используют установленные значения относительной погрешности. Установку признают пригодной к применению в качестве эталона, если выполнены следующие требования:

метрологические характеристики Установки должны соответствовать требованиям, предъявляемым к рабочим эталонам единицы крутящего момента силы в соответствии с Государственной поверочной схемой для средств измерений крутящего момента силы;

технические характеристики Установки, применяемой в качестве эталона, должны соответствовать требованиям, установленным в Паспорте эталона;

содержание и применение эталона должно соответствовать требованиям, установленным в Правилах содержания и применения эталона (ПРС).

Б.6.3 При периодической аттестации эталон признают пригодным если относительная погрешность не превышает значения, установленного при первичной аттестации.

Б.6.4 Если при периодической аттестации получены значения £„ > 1 либо относительная погрешность превышает значение полученное при первичной аттестации, то выполняют первичную аттестацию в полном объеме заново устанавливая значение (5_РЭ, либо выбирают следующее большее значение (5_РЭ из ряда, описанного в п. Б.6.1, до тех пор, пока не будет выполнено условие Е-^ < 1. Значение погрешности заносят в паспорт эталона.

Б.7.1 Подтверждение соответствия метрологических характеристик установок крутящего момента силы являющихся средствами измерений утвержденного типа, применяемых в качестве рабочих эталонов 1-го или 2-го разрядов, содержащих специальные рычаги и меры (измерители) силы, осуществляется при их поверке в качестве эталона.

Для Установок в методике поверки, которых предусмотрена оценка составляющих погрешности связанных с воспроизведением единицы величины по аналогии с описанным в п. Б.5.1, но не предусмотрена оценка составляющих погрешности связанных с передачей единицы КМС до их очередной или первичной поверки проводят операции по п. Б.5.2 или Б.5.3 в зависимости от диапазона Установки. Установленное значение (5_РЭ округляют как описано в п. Б.6.1 и приводят его в протоколе поверки (и в свидетельстве о поверке в случае его оформления) помимо погрешности воспроизведения, нормированной в описании типа:

На основании результатов поверки СИ признано пригодным для применения в качестве эталона 1 разряда с относительной погрешностью ■ б5'_РЭ % по ГПС Для среДств измерений крутящего момента силы, утвержденной приказом Росстандарта от _____._____ 2024 г. № ______

Б.7.2 Для Установок диапазон воспроизведения, которых удовлетворяет требованиям по п. Б.5.2.1 операции по п. Б.5.2 допускается проводить однократно и в дальнейшем проводить сличения с вышестоящим эталоном не реже 1 раза в 5 лет как минимум в одной точке диапазона.

При следующих поверках таких Установок в качестве эталона, необходимо проверять наличие протокола сличений как минимум в одной точке диапазона. При наличии такого протокола, дата оформления которого отстоит от даты текущей поверки не более чем на 5 лет, отражающего положительные результаты сличений, а также при положительных результатах текущей поверки, делают вывод о соответствии Установки требованиям ГПС и допускают её к применения в качестве эталона с погрешностью, оцененной при первичных сличениях.

В случае, если при очередных сличениях получены отрицательные результаты, выполняют процедуры по аналогии с п. Б.6.4. В дальнейшем используют вновь установленное значение (5_РЭ.

Протокол сличений прилагают к протоколу поверки.

Б.7.3 Для Установок в методике поверки, которых предусмотрена оценка составляющих погрешности связанных с воспроизведением единицы величины по аналогии с описанным в п. Б.5.1 и передачей единицы КМС по аналогии с описанным в п. Б.5.2 или Б.5.3 оценку соответствия производят по методикам поверки.

¹

Передача единицы крутящего момента силы с помощью вторичных и рабочих эталонов осуществляется при аттестации эталонов, при поверке, калибровке, испытаниях средств измерений, аттестации методик измерений, контроле точности измерений, выполняемых по аттестованным методикам (термины и соответствующие определения установлены в РМГ 29 и ГОСТ Р 8.563).

²

В некоторых случаях для Установок - средств измерений утвержденного типа нормированы только предел^! допускаемой относительной погрешности воспроизведения единицы крутящего момента силы (±5_РЭ,%).

³

Требования к метрологическим и техническим характеристикам измерителя КМС устанавливаются в методике аттестации при ее разработке и согласовании с учётом метрологических характеристик и особенностей конструкции аттестуемой Установки. ВПИ измерителя КМС должен быть сопоставим с ВПИ Установки. При выборе измерителя КМС следует принимать во внимание соотношение допускаемой погрешности Установки и дрейфа выходного сигнала измерителя КМС за время проведения измерений при аттестации. Например, Для подтверждения относительной погрешности Установки (5_Рз = 0,1 % сигнал измерителя с ВПИ 10 В должен быть стабилен в точке 10 % ВПИ в пределах ±0,5 мВ с учетом запаса 1:2, т.е.

•¹ • ВПИ -10 % = -⁰.^ •¹ • 1 В = 0,0005 В = 0,5 мВ.

100 2 100 2

Приложение А

Государственная поверочная схема для средств измерений крутящего момента силы
