МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 августа 2019 г.                                            №     1961

Москва

О переоформлении свидетельства об утверждении типа № 65899 «Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «СТС» от б/д № б/н приказываю:

• 1. Внести изменения в описание типа на спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67359-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 11-241-2017 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 22 апреля 2019 г., и распространить действие документа на спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 65 899 «Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO», зарегистрированное в Федеральном информационном фонде

2

по обеспечению единства измерений под номером 67359-17, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Г~                                       ¹ '■           " \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CBf ж НИИ G СЛ НИФИКАП jl I

Сертификат 00E1036EE32711E880E9EO071BfC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 да 08.11.2019

I                             J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1961

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO

Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO

(далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей и аэрозолей по аттестованным методикам измерений.

Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.

Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометры состоят из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.

Источник возбуждения эмиссионного спектра состоит из плазменной горелки, распылительной камеры, перистальтического насоса, генератора с регулируемой мощностью в диапазоне от 0,7 до 2,0 кВт. Положение плазменной горелки может быть, как вертикальное (SOP), так и горизонтальное (EOP), что позволяет снижать матричные эффекты.

Оптическая система спектрометров имеет круговую конструкцию по схеме Пашена-Рунге с термостабилизацией.

Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания, что позволяет обрабатывать одновременно до 1000 спектральных линий. Ширина входных щелей спектрометров от 10 до 15 мкм дает возможность обрабатывать оптический спектр в рабочем диапазоне длин волн от 130 до 770 нм.

Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.

Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов. Параметры градуировочных характеристик хранятся в памяти компьютера.

Спектрометры выпускаются трех моделей SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE, которые отличаются: рабочим диапазоном длин волн, внешним видом и пределами обнаружения контрольных элементов.

Общий вид спектрометров представлен на рисунках 1-3. Места нанесения знака поверки указаны стрелками.

Пломбировка спектрометров не предусмотрена.

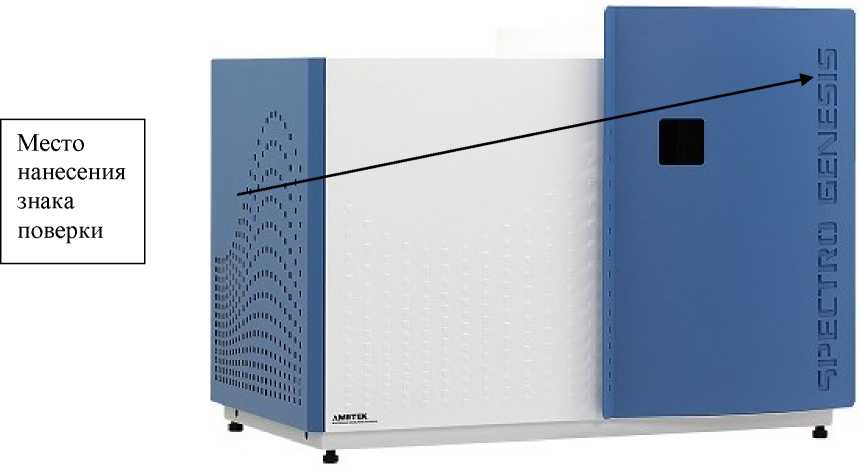

Рисунок 3 - Общий вид спектрометра SPECTRO GENESIS

Спектрометры оснащены устанавливаемым на внешний компьютер программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешние устройства или на принтер.

Основные функции и разделение ПО:

метрологически значимая часть

содержит информацию о длинах волн, расчетах калибровочных коэффициентов и вычисления на их основе массовой концентрации определяемых элементов, отвечает за хранение данных градуировочных характеристик, отображение результатов измерения и вывод их на периферийные устройства.

метрологически незначимая часть

содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), о настройках процедур архивирования полученных результатов и программ работы спектрометра.

ПО идентифицируется при включении спектрометра, информация о идентификационном наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.

Защита архивов данных проведенных измерений и файлов с градуировочными характеристиками от непреднамеренных воздействий обеспечивается функциями резервного копирования.

В процессе эксплуатации предусмотрено обновление ПО, касающееся изменений и дополнений метрологически незначимой части ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

*Примечание: SPECTRO ARCOS выпускается в 2-х модификациях с рабочим спектральным диапазоном: от 130 до 770 нм; от 160 до 770 нм. Во второй модификации отсутствуют детекторы для диапазона (130 - 160) нм.

наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

осуществляется по документу МП 11-241-2017 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO. Методика поверки» с изменением №1, утвержденным ФГУП «УНИИМ» 22 апреля 2019 г.

Основные средства поверки:

• - ГСО 7877-2000 (массовая концентрация ионов свинца 1,0 г/дм³, отн. Погрешность ± 1,0 %);

• - ГСО 7762-2000 (массовая концентрация ионов марганца 1,0 г/дм³, отн. Погрешность ± 1,0 %);

• - ГСО 7976-2001 (массовая концентрация ионов мышьяка 0,10 г/дм3, отн. Погрешность ± 1,0 %).

Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.

Знак поверки в виде наклейки наносится на лицевую панель корпуса спектрометра, как показано на рисунках 1-3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия

Фирма «Spectro Analytical Instruments GmbH», Германия

Адрес: Boschtrasse 10 В-47533 Kleve Germany

Телефон (факс): +49 2821 8922 102, +49 2821 892 202

Web-сайт: www.spectro.com

ООО «СТС»

ИНН 6670040391

Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616 Телефон (факс): (343) 376-25-08, 376-25-75

E-mail: ural@spectro-ts.com

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): (343) 350-26-18 (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

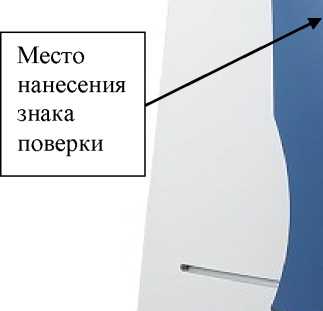

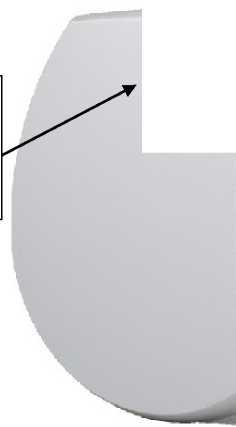

Место нанесения знака поверки

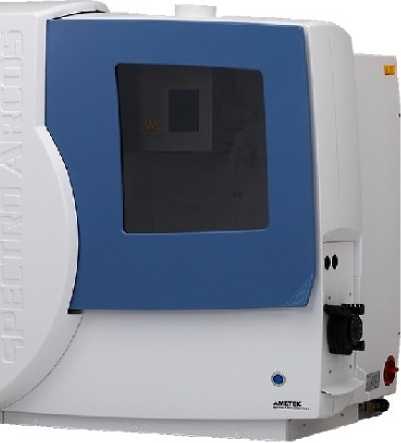

Рисунок 1 - Общий вид спектрометра SPECTRO ARCOS

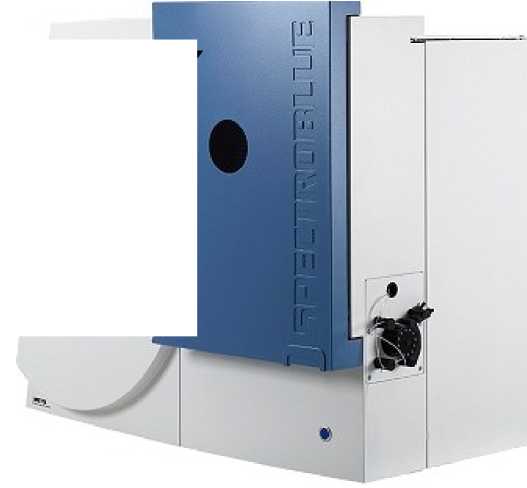

Рисунок 2 - Общий вид спектрометра SPECTRO BLUE
