МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 октября 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58334 «Блоки управления БУЦ-3» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ПАО Ставропольский радиозавод «Сигнал»» от 30 августа 2018 г. № 160/1914п и от 05 сентября 2018 г. № 160/1926п приказываю:

• 1. Внести изменения в описание типа на блоки управления БУЦ-3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60279-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ИЖСК.656126.006Д1 с изменением № 1 и распространить действие документа на блоки управления БУЦ-3, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 58334 «Блоки управления БУЦ-3», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60279-15, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E78ODAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» октября 2018 г. № 2166

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки управления БУЦ-3

Блоки управления БУЦ-3 (далее - блок) предназначены для задания режимов работы, регулирования и контроля входных и выходных параметров станций катодной защиты СКЗ-ИП-Б (далее - станция) в ручном и дистанционном режимах.

Блоки являются составной частью станций катодной защиты подземных металлических сооружений от электрохимической коррозии.

Блоки выпускаются в двух конструктивных исполнениях: БУЦ-3 для станции без резервирования и БУЦ-3Р для станции с резервированием.

Блоки обеспечивают:

• 1) измерение и отображение на встроенном табло значений:

• - выходного напряжения станции;

• - выходного тока станции;

• - суммарного потенциала на защищаемом сооружении;

• - поляризационного потенциала на защищаемом сооружении;

• - напряжения питающей сети;

• - общего времени работы;

• - времени работы с заданным значением параметра (времени защиты);

• 2) задание значений уставок параметров с помощью встроенной клавиатуры:

• - выходного напряжения станции;

• - выходного тока станции;

• - суммарного потенциала на защищаемом сооружении;

• - поляризационного потенциала на защищаемом сооружении;

• 3) задание с помощью встроенной клавиатуры и световую индикацию режимов работы станции:

• - режим стабилизации выходного тока;

• - режим стабилизации выходного напряжения;

• - режим стабилизации защитного потенциала (суммарного или поляризационного);

• - режим отключения силовых блоков станции;

• - режим дистанционного управления;

• 4) световую индикацию состояния станции:

• - авария;

• - обрыв электрода сравнения;

• - режим удвоенного выходного напряжения;

• 5) передачу по интерфейсу RS-485 сигналов телеизмерения:

• - выходного напряжения станции;

• - выходного тока станции;

• - суммарного потенциала на защищаемом сооружении;

• - поляризационного потенциала на защищаемом сооружении;

• - напряжения питающей сети;

• - количества импульсов телеметрического выхода счетчика электроэнергии;

• - общего времени работы;

- времени работы с заданным значением параметра (времени защиты);

- температуры внутри блока управления;

• 6) передачу по интерфейсу RS-485 телесигнализации:

- о режиме дистанционного управления;

- об аварийном состоянии;

- об обрыве электрода сравнения;

- о переводе в режим удвоенного выходного напряжения станции;

- о несанкционированном открывании двери станции;

• 7) прием по интерфейсу RS-485 сигналов телеуправления:

- переключение режимов работы станции;

- перевод в режим поддержания суммарного потенциала;

- отключение силовых блоков станции;

• 8) прием по интерфейсу RS-485 сигналов телерегулирования:

- уставка значения выходного тока станции;

- уставка значения выходного напряжения станции;

- уставка значения суммарного (поляризационного) потенциала на защищаемом сооружении;

• 9) формирование управляющего напряжения для силовых блоков станции.

Прием и передача информации по интерфейсу RS-485 осуществляется в соответствии с протоколом Modbus RTU.

Функционально блоки состоят из платы управления и платы индикации.

Плата управления включает следующие узлы:

- процессор;

- канал измерения выходного тока;

- канал измерения выходного напряжения;

- канал измерения защитного потенциала;

- канал измерения переменного напряжения сети электропитания;

- канал формирования управляющего напряжения 0-5 В;

- канал интерфейса RS-485;

- узел контроля состояния двери;

- узел счетчика электроэнергии;

- узел электропитания, включающий трансформатор и преобразователи напряжения.

Плата индикации включает следующие основные узлы:

- процессор;

- узел индикации, состоящий из табло на семисегментных индикаторах, и единичных светодиодных индикаторов;

- кнопочную клавиатуру.

Конструктивно блоки выполнены в виде металлического короба, состоящего из корпуса и крышки. В корпусе закреплена плата управления и соединители, обеспечивающие подключение блока к станции. На крышке закреплена плата индикации с клавиатурой, контрольные гнезда и держатель предохранителя. Корпус и крышка крепятся друг к другу четырьмя винтами. Для обеспечения невозможности несанкционированного вскрытия блока один из винтов имеет пломбировочную чашку с мастикой для нанесения клейма поверителя.

На верхней и нижней поверхности корпуса расположены разъемы, предназначенные для подсоединения питающей сети, измерительных и сигнальных цепей, цепи управления силовой частью станции и цепей интерфейса RS-485.

Конструкция корпуса блока обеспечивает защиту от проникновения посторонних предметов, соответствующую степени защиты IP40.

Общий вид блоков и расположение места для нанесения оттиска поверителя показаны на рис.1 и 2.

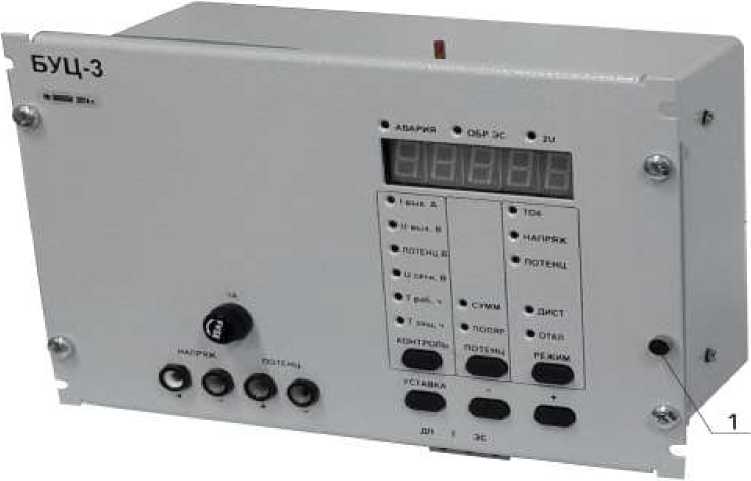

1 - Место нанесения знака поверки Рисунок 1 - Общий вид блока БУЦ-3

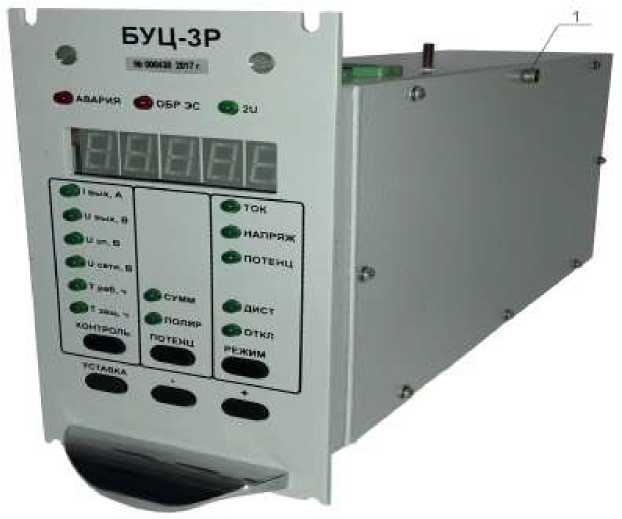

1 - Место нанесения знака поверки Рисунок 2 - Общий вид блока БУЦ-3Р

В качестве процессора платы управления применен микроконтроллер фирмы "Atmel".

Все каналы измерения и формирования сигналов имеют гальваническую развязку портов от процессора.

В качестве процессора платы индикации применен микроконтроллер фирмы "Microchip" Программирование контроллеров осуществляется на этапе настройки плат через разъемы для программирования в плате управления и плате индикации в соответствии с инструкциями по программированию ИЖСК.687243.134 И21, ИЖСК.687243.049 И21.

Изменение или удаление встроенного программного обеспечения через внешние разъемы невозможно. Точность измерения параметров обеспечивается заданием калибровочных коэффициентов в процессе настройки блока в соответствии с инструкцией по настройке ИЖСК.656126.006 И2. Защита от изменения калибровочных коэффициентов выполняется снятием джампера на плате управления после настройки и пломбированием блока пломбой с оттиском клейма поверителя. Калибровочные коэффициенты сохраняются в энергонезависимой памяти на плате управления блока.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения - «Высокий» согласно Р 50.2.077 - 2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и

измерительную информацию.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Примечание - нормирующим значением при определении приведенных погрешностей является наибольшее значение диапазона измерений

наносится на лицевой панели блока методом сеткографии, на титульном листе паспорта -типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Блок управления БУЦ-3. Методика поверки. ИЖСК.656126.006 Д1 (с изменением 1)», утвержденной ЦИ СИ ФБУ "Ставропольский ЦСМ" 24.08.2018 г.

Таблица 5 - Перечень основных средств поверки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Метод измерений - прямой и приведен в паспорте ИЖСК.656126.006 ПС для исполнения БУЦ-3 и ИЖСК.656126.008 ПС для исполнения БУЦ-3Р.

ИЖСК.656126.006 ТУ "Блок управления БУЦ-3. Технические условия".

Публичное акционерное общество «Ставропольский радиозавод "Сигнал"

(ПАО "Сигнал")

ИНН 2635000092

Адрес: 355037, г. Ставрополь, 2-й Юго-Западный проезд, 9а

Тел.: (8652) 77-98-35,

Факс: (8652) 77-93-78,

E-mail: signal@stav.ru

ГЦИ СИ Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Ставропольском крае»

Адрес: 355035 г. Ставрополь, ул. Доваторцев, 7а

Тел.: (8652) 35-21-77; 35-76-19

Факс: (8652) 95-61-94

Е-mail: ispcentrcsm@gmail.com

Аттестат аккредитации ГЦИ СИ ФБУ «Ставропольский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30056-10 от 20.07.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
