МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 991_______

Москва

О внесении изменений в сведения об утверяеденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С.Голубева.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 991

Лист № 1 Регистрационный № 63413-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые DMS Go+

Толщиномеры ультразвуковые DMS Go+ (далее - толщиномеры) предназначены для. ручного контактного измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (трубы, сосуды давления и др.).

Толщиномеры являются ультразвуковыми переносными портативными измерительными приборами неразрушающего контроля, позволяющим измерять толщину изделий из металлов и сплавов при одностороннем доступе к контролируемому объекту.

Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.

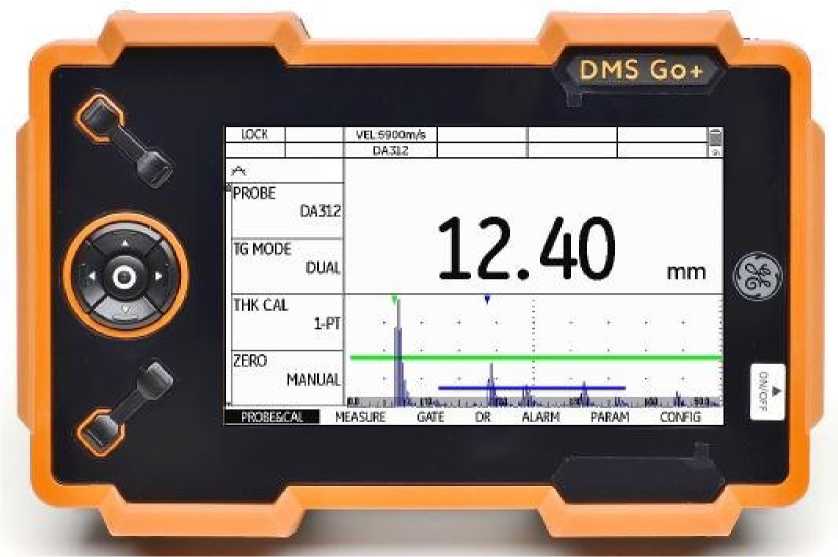

Конструктивно толщиномеры состоят из малогабаритного измерительного электронного блока и ультразвукового преобразователя, присоединяемого к толщиномеру посредством кабеля. Толщиномеры комплектуются совмещенными и раздельно-совмещенными преобразователями в соответствии с задачами применения толщиномеров. Управление толщиномерами производится с панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.

Рисунок 1. - Общий вид толщиномеров

В толщиномерах DMS Go+, в зависимости от заказа, для пользователя программно могут быть открыты дополнительные функции (таблица 1).

Таблица 1

Информация о значениях кодов, отвечающих за версию исполнения толщиномера DMS Go+ отображается в разделе «О приборе» главном меню толщиномера.

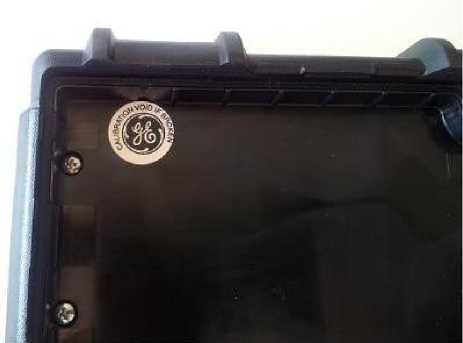

Для предотвращения несанкционированного доступа используется пломбировка электронного блока толщиномера под батарейным отсеком, закрывающая винт. Схема пломбировки приведена на рисунке 2.

Рисунок 2 - Схема пломбировки электронного блока толщиномера от несанкционированного доступа

На электронный блок толщиномеров устанавливается внутреннее программное обеспечение (ПО). ПО выполняют следующие основные функции:

• - представление результатов измерений на дисплее в виде цифрового значения толщины, развертки типа А-Скан, B-скан, минимального и максимального значения, значения относительно установленного порогового уровня;

• - калибровка прибора по одной или двум толщинам;

• - задание вручную скорости ультразвука в материале;

• - проведение измерений толщины по первому отражению, по двум сигналам, по многократным отражениям;

• - автоматическая настойка усиления во время измерений;

• - осуществление температурной компенсации;

• - подключение к   электронному блоку диалоговых преобразователей. Происходит

автоматическое распознавание и установка параметров преобразователя в приборе;

• - сохранение настроек и результатов измерений (в виде картинок экрана) во внутренней памяти прибора и на компьютере.

Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 2.

Таблица 2

* Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.

Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3.

*- зависит от типа пьезоэлектрического преобразователя.

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.

Таблица 4.

Руководство по эксплуатации Толщиномеров ультразвуковых DMS Go+ (Издание 4 от мая 2014 года); Раздел 7.

1. ГОСТ Р 55614-2013 Контроль неразрушающий.    Толщиномеры

ультразвуковые.

Общие технические требования.

2. Техническая документация компаний Baker Hughes Inspection & Control Technologies (Shanghai), Co., Ltd, КНР и Waygate Technologies USA, LP, США.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 991

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
