ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЛИЧЕСТВА ПЕРЕДАННОЙ (ПРИНЯТОЙ) ИНФОРМАЦИИ (ДАННЫХ) И ВЕЛИЧИН ПАРАМЕТРОВ ПАКЕТНЫХ СЕТЕЙ ПЕРЕДАЧИ ДАННЫХ

• 1.1. Государственная поверочная схема для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных устанавливает порядок передачи единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных от государственного первичного эталона рабочим эталонам и средствам измерений с указанием показателей точности эталонов, средств измерений и основных методов передачи единиц.

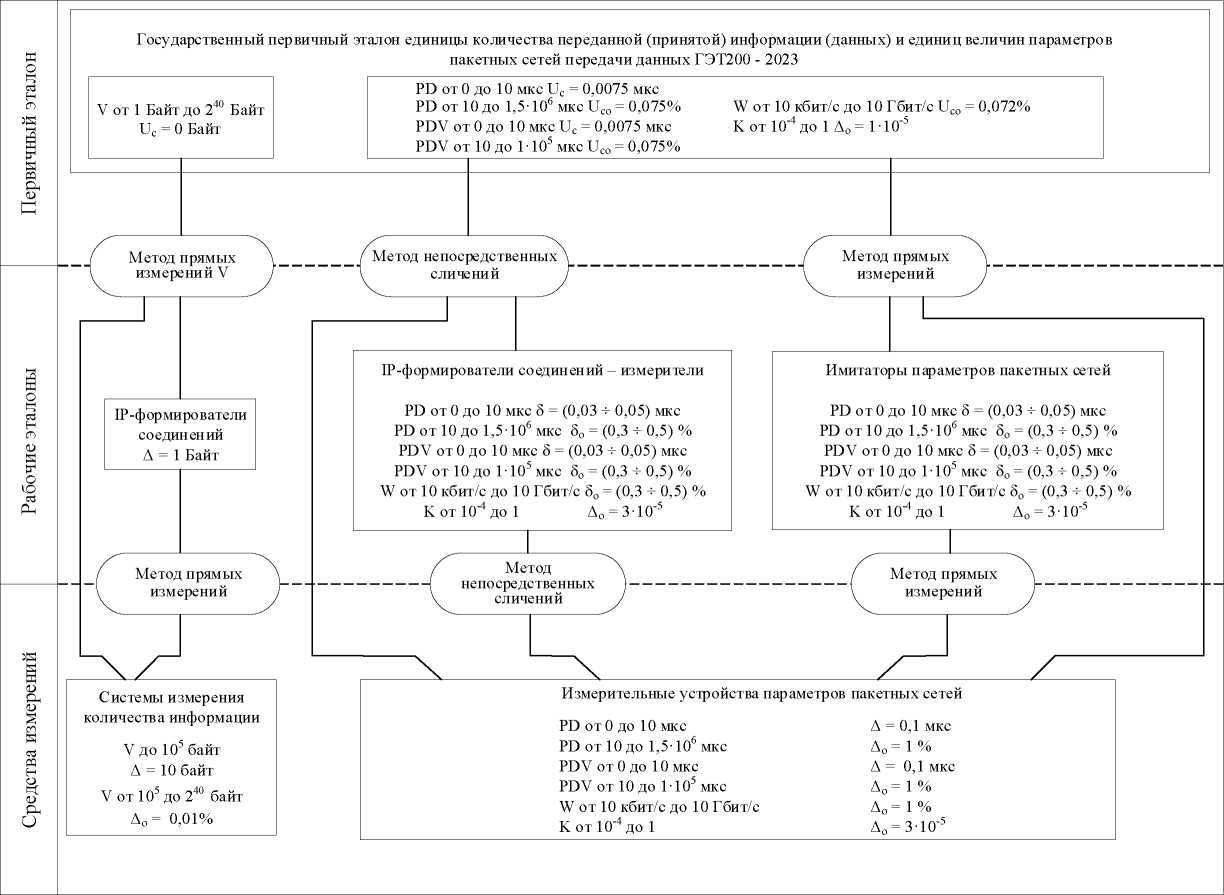

• 1.2. Графическая часть государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных представлена в приложении А.

V - количество переданной (принятой) информации (данных);

PD - задержка передачи пакетов данных;

PDV - вариация задержки передачи пакетов;

W   - пропускная способность канала передачи данных;

K - коэффициент потерь пакетов данных;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

• 3.1. Государственный первичный эталон единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных (далее - ГПЭ) предназначен для воспроизведения и хранения единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных и их передачи рабочим эталонам и средствам измерений количества переданной (принятой) информации (данных) и параметров пакетных сетей передачи данных с целью обеспечения единства измерений в стране.

• 3.2. В основу измерений количества переданной (принятой) информации (данных) и параметров пакетных сетей передачи данных должны быть положены единицы, воспроизводимые ГПЭ.

• 3.3. Государственный первичный эталон единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных состоит из комплекса следующих технических средств и вспомогательных устройств:

файл-сервер эталонных объемов цифровой информации;

IP-формирователь соединений «Амулет-М»;

измеритель количества информации «Вектор-ИКИ»;

имитатор параметров сетей «ВИМАН»;

эталонный измеритель параметров пакетных сетей со скоростью передачи до 10 Гбит/с «ВИМАН-И»;

сервер точного времени Метроном-РТР-IU; формирователь-измеритель соединений «СИГМА-2»; модуль синхронизации для цифровых осциллографов; осциллограф MSOS804A; Частотомер 53220A;

стандарт частоты и времени рубидиевый Ч1-1020;

набор устройств фиксированной задержки.

• 3.4. Метрологические характеристики ГПЭ приведены в таблицах 1 и 2.

4

Таблица 1 - Метрологические характеристики ГПЭ

Таблица 2 - Значения количества информации (данных), воспроизводимых ГПЭ

• 3.5. Для обеспечения воспроизведения единицы количества переданной (принятой) информации (данных) и единиц величин параметров пакетных сетей передачи данных с указанными показателями точности должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 3.6. ГПЭ применяют для передачи рабочим эталонам и средствам измерений:

единицы количества переданной (принятой) информации (данных) методом прямых измерений;

единиц задержки передачи пакетов данных и вариации задержки передачи пакетов данных, пропускной способности канала передачи данных методом прямых измерений для рабочих эталонов - имитаторов параметров пакетных сетей передачи данных, и методом сличений для рабочих эталонов - IP-формирователей - измерителей соединений.

Коэффициент потерь пакетов данных является величиной, измеряемой и рассчитываемой средствами ГПЭ, передается методом прямых измерений для рабочих эталонов - имитаторов параметров пакетных сетей передачи данных, и методом сличений для рабочих эталонов - IP-формирователей - измерителей соединений.

• 4.1.  Рабочие эталоны единиц количества переданной (принятой) информации (данных).

  • 4.1.1. В качестве рабочих эталонов единиц количества переданной (принятой) информации (данных) используют IP-формирователи соединений, воспроизводящие единицу количества цифровой информации в диапазоне от 10 байт до 2⁴⁰ или 1 099 511 627 776 байт.

  • 4.1.2. Пределы абсолютной погрешности рабочих эталонов единиц количества переданной (принятой) информации (данных) составляют Д = 1 байт.

  • 4.1.3. CKO результатов сличений рабочих эталонов с государственным первичным эталоном не должно превышать 0 байт.

  • 4.1.4. Рабочие эталоны единицы количества переданной (принятой) информации (данных) применяются для передачи единицы количества переданной (принятой) информации (данных) средствам измерений методом прямых измерений объемов, переданных данных с учетом служебного трафика.

Допускаемые значения соотношения пределов абсолютных (относительных) погрешностей рабочих эталонов и поверяемых по ним средств измерений не менее 1:2.

• 4.2. Рабочие эталоны единиц величин параметров пакетных сетей передачи данных.

  • 4.2.1. В качестве рабочих эталонов единиц величин параметров пакетных сетей передачи данных используют IP-формирователи, измеряющие параметры пакетных сетей передачи данных и имитаторы параметров пакетных сетей передачи данных, воспроизводящие величины параметров пакетных сетей передачи данных.

  • 4.2.2. Доверительные границы погрешностей рабочих эталонов при доверительной вероятности 0,95 % составляют:

для задержки передачи пакетов данных:

в диапазоне от 0 до 10 мкс

абсолютная погрешность               5 = (0,03  0,05) мкс;

в диапазоне от 10 до 1,5-10⁶ мкс

относительная погрешность             5_о = (0,3 0,5) %;

для вариации задержки передачи пакетов данных:

в диапазоне от 0 до 10 мкс

абсолютная погрешность               5 = (0,03  0,05) мкс;

в диапазоне от 10 до V10⁵ мкс

относительная погрешность             5о = (0,3 0,5) %;

для пропускной способности канала передачи данных относительная погрешность                                 5о = (0,3 0,5) %.

• 4.2.3. Пределы относительной погрешности измерений коэффициента

потерь пакетов данных составляют           Д_о = 340^-5.

• 4.2.4. Рабочие эталоны единиц величин параметров пакетных сетей передачи данных применяются для передачи единиц величин параметров пакетных сетей передачи данных средствам измерений методами прямых измерений и сличений. Допускаемые значения соотношения пределов абсолютных (относительных) погрешностей рабочих эталонов и поверяемых по ним средств измерений не менее 1:2.

• 5.1.  В качестве средств измерений количества переданной (принятой) информации (данных) используют средства измерений количества цифровой информации (данных): системы измерения количества информации; системы измерений переданных данных.

В качестве средств измерений параметров пакетных сетей используют средства измерений задержки, вариации задержки пакетов данных и пропускной способности в пакетных сетях связи.

Допускаемые значения соотношения пределов абсолютных (относительных) погрешностей рабочих эталонов и поверяемых по ним средств измерений не менее 1:2.

• 5.2.  Пределы абсолютной погрешности средств измерений количества переданной (принятой) информации (данных) Д = 10 байт в диапазоне объемов переданных данных до 100 кбайт. Пределы относительной погрешности средств измерений количества переданной (принятой) информации (данных) Д_о = 0,01 % в диапазоне от 100 кбайт до 2⁴⁰ или 1 099 511 627 776 байт с учетом дополнительного служебного трафика.

• 5.3. Пределы погрешностей средств измерений задержки, вариации задержки пакетов данных, пропускной способности и коэффициента потерь пакетов данных в пакетных сетях составляют:

для задержки передачи пакетов данных:

в диапазоне от 0 до 10 мкс абсолютная погрешность Д = 0,1 мкс;

в диапазоне от 10 до 1,5-10⁶ мкс относительная погрешность Д_о = 1 %;

для вариации задержки передачи пакетов данных:

в диапазоне от 0 до 10 мкс абсолютная погрешность Д = 0,1 мкс;

в диапазоне от 10 до V10⁵ мкс относительная погрешность Д_о = 1 %;

для пропускной способности канала передачи данных относительная погрешность До = 1 %;

для коэффициента потерь пакетов данных относительная погрешность Д_о = 340^-5.
