Изменения в описание типа на дозаторы весовые дискретного действия «Дельта»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые дискретного действия «Дельта»
Назначение средства измеренийДозаторы весовые дискретного действия «Дельта» (далее - дозаторы) предназначены для полуавтоматического дозирования сыпучих и жидких продуктов, в том числе пищевого назначения, в тару.
Описание средства измеренийКонструктивно дозаторы состоят из грузоприёмного устройства (далее - ГУ), весового устройства и системы управления и контроля.
ГУ дозатора может быть выполнено в виде воронки, платформы, конвейера, крюка или патрубка заполнения клапанного мешка с элементами фиксации тары.
Весовое устройство состоит из одного или нескольких тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного преобразователя (далее - преобразователь). В дозаторе используются датчики серий Т, Н или С (Государственный реестр СИ РФ № 36963-08) и преобразователи ТВ (Ггосударственный реестр СИ РФ № 37794-08) производства ЗАО «Весоизмерительная компания «ТЕНЗО-М». Преобразователь монтируется в многофункцональном шкафу автоматики (далее - МША) системы управления и контроля или отдельно.
Система управления и контроля включает в себя МША, многофункциональные шкафы пневматики (далее - МШП) и силовые шкафы (далее - ШС) и может быть интегрирована в состав другой системы управления технологическим процессом. Возможно так же объединение МШП и ШС с МША. Управление дозатором осуществляются при помощи кнопок, расположенных на лицевой панели преобразователя и дверце МША или с выносного пульта управления (кнопочного поста).
Принцип действия дозатора основан на преобразовании силы тяжести (веса) дозируемого продукта в аналоговый сигнал датчиков. Сигнал датчиков после обработки преобразователем используется для формирования управляющих воздействий на устройства дозированной загрузки продуктов в тару с выдачей результата дозирования на табло индикации, и/или в информационную систему.
Подача продукта в тару может осуществляться с помощью различных питателей и их сочетаний в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнеком, ленточным или вибрационным питателем, насосом и т.п.).
Дозаторы выпускаются в различных модификациях и конструктивных исполнениях, отличающихся метрологическими характеристиками и имеющих обозначение «Дельта»-Н-К исполнение Z, где:
Н - наибольший предел дозирования (НПД), кг;
К - индекс, устанавливающий пределы допускаемых отклонений действительных значений массы дозы от среднего значения (0,2; 0,5; 1; 2 и 4);
Z - конструктивное исполнение (АКД, «УНИБЭГ», «Дельта-У», «Дельта-Б», «Дельта-С», ДФК-Т, ДФК-А, «Атлант», «Геракл», «Гермес»)
Внешний вид дозаторов различных конструктивных исполнений показан на рисунке 1.

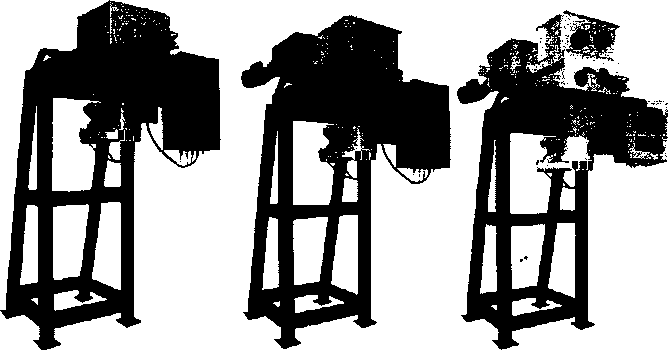

Исполнение «УНИБЭГ»

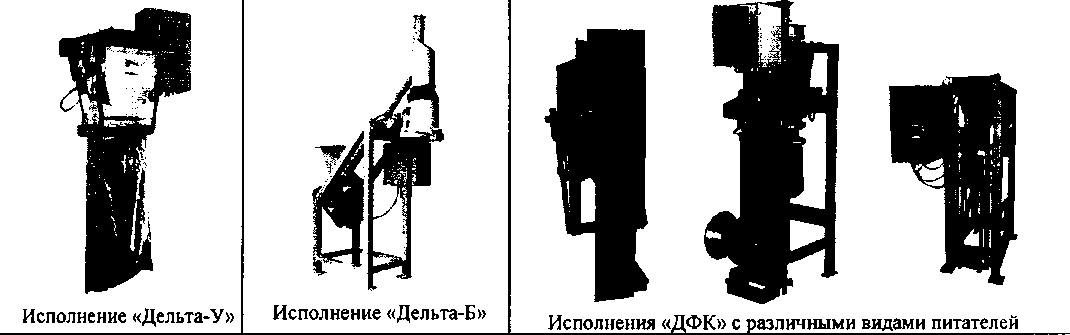

Исполнение «АКД» с различными видами питателей

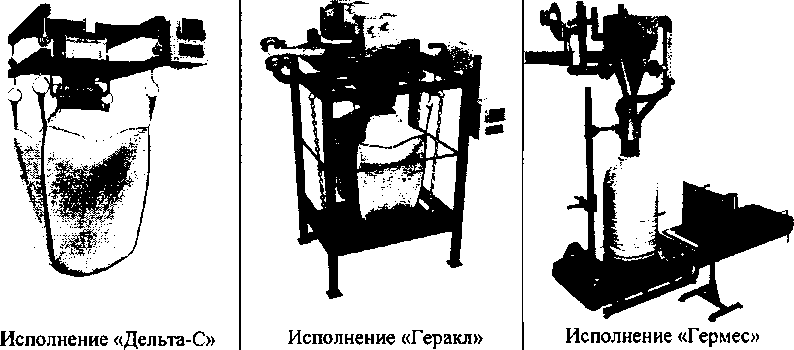

Исполнение «Атлант»

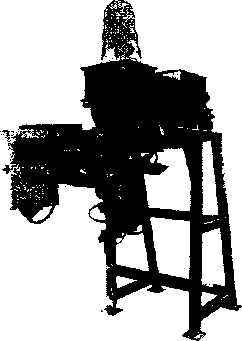

Рисунок 1 - Внешний вид дозаторов «Дельта» различных исполнений.
Программное обеспечениеИдентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
dL |
|
Номер версии (идентификационный номер) ПО 1 |
1.02 |
|
Цифровой идентификатор ПО2 |
— |
|
Примечания
| |
ПО дозаторов является встроенным и реализовано в преобразователе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит административный пароль и электронное клеймо (порядковый номер, дата и время последнего изменения настроечных параметров), которые автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Данные электронного клейма заносятся в паспорт дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиНаименьшие (НмПД) и наибольшие (НПД) пределы дозирования и цена деления d весовых устройств дозаторов приведены в таблице 2.
Таблица 2
|
Модификации дозаторов («Дельта»-Н-К) |
Исполнение (Z) |
Пределы дозирования, кг |
Цена деления d весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
«Дельта»-3-0,2 |
0,0005 | |||
|
«Дельта»-3-0,5 |
0,0010 | |||
|
«Дельта»-3-1 |
0,03 |
3 |
0,0020 | |
|
«Дельта»-3-2 |
0,0050 | |||
|
«Дельта»-3-4 |
0,0100 | |||
|
«Дельта»-3-0,2 |
0,0005 | |||
|
«Дельта»-3-0,5 |
0,0010 | |||
|
«Дельта»-3-1 |
0,03 |
3 |
0,0020 | |
|
«Дельта»-3-2 |
АКД, «УНИБЭГ», |
0,0050 | ||
|
«Дельта»-3-4 |
«Дельта-У», |
0,0100 | ||
|
«Дельта»-5-0,2 |
«Дельта-Б», ДФК |
0,0010 | ||
|
«Дельта»-5-0,5 |
0,0020 | |||
|
«Дельта»-5-1 |
0,12 |
5 |
0,0050 | |
|
«Дельта»-5-2 |
0,0100 | |||
|
«Дельта»-5-4 |
0,0200 | |||
|
«Дельта»-7,5-0,2 |
0,0010 | |||
|
«Дельта»-7,5-0,5 |
ЛЮ |
7,5 |
0,0020 | |
|
«Дельта»-7,5-1 |
U,1Z |
0,0050 | ||
|
«Дельта»-7,5-2 |
0,0100 | |||
|
Модификации дозаторов («Дельта»-Н-К) |
Исполнение (Z) |
Пределы дозирования, кг |
Цена деления d весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
«Дельта »-7,5-4 |
0,0200 | |||
|
«Дельта»-10-0,2 |
0,35 |
10 |
0,0020 | |
|
«Дельта» 10-0,5 |
0,0050 | |||
|
«Дельта» 10-1 |
0,0100 | |||
|
«Дельта» 10-2 |
0,0200 | |||
|
«Дельта» 10-4 |
0,0500 | |||
|
«Дельта»15-0,2 |
0,35 |
15 |
0,0020 | |
|
«Дельта» 15-0,5 |
0,0050 | |||
|
«Дельта» 15-1 |
0,0100 | |||
|
«Дельта»15-2 |
0,0200 | |||
|
«Дельта»15-4 |
0,0500 | |||
|
Модификации дозаторов («Дельта»Н-К) |
Исполнение (Z) |
Пределы дозирования, кг |
Цена деления d весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
«Дельта»20-0,2 |
АКД, «УНИБЭГ», «Дельта-У», «Дельта-Б», ДФК |
1,7 |
20 |
0,0050 |
|
«Дельта»20-0,5 |
0,0100 | |||
|
«Дельта»20-1 |
0,0200 | |||
|
«Дельта»20-2 |
0,0500 | |||
|
«Дельта»20-4 |
0,1000 | |||
|
«Дельта»25-0,2 |
1,7 |
25 |
0,0050 | |
|
«Дельта»25-0,5 |
0,0100 | |||
|
«Дельта»25-1 |
0,0200 | |||
|
«Дельта»25-2 |
0,0500 | |||
|
«Дельта»25-4 |
0,1000 | |||
|
«Дельта»30-0,2 |
1,7 |
30 |
0,0050 | |
|
«Дельта»30-0,5 |
0,0100 | |||
|
«Дельта»30-1 |
0,0200 | |||
|
«Дельта»30-2 |
0,0500 | |||
|
«Дельта»30-4 |
0,1000 | |||
|
«Дельта»50-0,2 |
3,4 |
50 |
0,0100 | |
|
«Дельта»50-0,5 |
0,0200 | |||
|
«Дельта»50-1 |
0,0500 | |||
|
«Дельта»50-2 |
0,1000 | |||
|
«Дельта»50-4 |
0,2000 | |||
|
«Дельта»75-0,2 |
3,4 |
75 |
0,0100 | |
|
«Дельта»75-0,5 |
0,0200 | |||
|
«Дельта»75-1 |
0,0500 | |||
|
«Дельта»75-2 |
0,1000 | |||
|
«Дельта»75-4 |
0,2000 | |||
|
«Дельта»100-0,2 |
7 |
100 |
0,0200 | |
|
«Дельта» 100-0,5 |
0,0500 | |||
|
«Дельта» 100-1 |
0,1000 | |||
|
«Дельта» 100-2 |
0,2000 | |||
|
«Дельта» 100-4 |
0,5000 | |||
|
«Дельта» 150-0,2 |
7 |
150 |
0,0200 | |
|
«Дельта» 150-0,5 |
0,0500 | |||
|
Модификации дозаторов («Дельта»-Н-К) |
Исполнение (Z) |
Пределы дозирования, кг |
Цена деления d весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
«Дельта»150-1 |
0,1000 | |||
|
«Дельта»-150-2 |
0,2000 | |||
|
«Дельта»-150-4 |
0,5000 | |||
|
«Дельта»200-0,2 |
0,0500 | |||
|
«Дельта»200-0,5 |
0,1000 | |||
|
«Дельта»200-1 |
25 |
200 |
0,2000 | |
|
«Дельта»200-2 |
0,5000 | |||
|
«Дельта»-200-4 |
1,0000 | |||
|
«Дельта»300-0,2 |
0,05 | |||
|
«Дельта»300-0,5 |
0,1 | |||
|
«Дельта»-300-1 |
«Дельта-С», |
0,2 | ||
|
«Дельта»300-2 |
«Атлант», «Геракл» |
30 |
300 |
0,5 |
|
«Дельта»-300-4 |
и «Гермес» |
1,0 | ||
|
Модификации |
Пределы дозирования, кг |
Цена деления d | ||
|
дозаторов («Дельта»-Н-К) |
Исполнение (Z) |
наименьший (НмПД) |
наибольший (НПД) |
весового устройства, кг |
|
«Дельта»-500-0,2 |
0,1 | |||
|
«Дельта»-500-0,5 |
0,2 | |||
|
«Дельта»500-1 |
60 |
500 |
0,5 | |
|
«Дельта»500-2 |
1,0 | |||
|
«Дельта»-500-4 |
2,0 | |||
|
«Дельта»-750-0,2 |
0,1 | |||
|
«Дельта»750-0,5 |
0,2 | |||
|
«Дельта»-750-1 |
60 |
750 |
0,5 | |
|
«Дельта»-750-2 |
1,0 | |||
|
«Дельта»-750-4 |
2,0 | |||
|
«Дельта» 1000-0,5 |
0,5 | |||
|
«Дельта» 1000-1 |
1,0 | |||
|
«Дельта» 1000-2 |
125 |
1000 |
2,0 | |
|
«Дельта» 1000-4 |
5,0 | |||
|
«Дельта»1000-0,2 |
0,2 | |||
|
«Дельта»1500-0,2 |
0,2 | |||
|
«Дельта»1500-0,5 |
0,5 | |||
|
«Дельта»1500-1 |
125 |
1500 |
1,0 | |
|
«Дельта»1500-2 |
2,0 | |||
|
«Дельта»1500-4 |
5,0 | |||
|
«Дельта»2000-0,2 |
0,5 | |||
|
«Дельта»2000-0,5 |
1,0 | |||
|
«Дельта»2000-1 |
250 |
2000 |
2,0 | |
|
«Дельта»2000-2 |
5,0 | |||
|
«Дельта»2000-4 |
10,0 | |||
|
«Дельта»3000-0,2 |
0,5 | |||
|
«Дельта»3000-0,5 |
25Q |
3000 |
1,0 | |
|
«Дельта»3000-1 |
2,0 | |||
|
Модификации дозаторов («Дельта»-Н-К) |
Исполнение (Z) |
Пределы дозирования, кг |
Цена деления d весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
«Дельта»-3000-2 |
5,0 | |||
|
«Дельта»-3000-4 |
10,0 | |||
|
«Дельта»5000-0,2 |
1,0 | |||
|
«Дельта»-5000-0,5 |
2,0 | |||
|
«Дельта»-5000-1 |
500 |
5000 |
5,0 | |
|
«Дельта»-5000-2 |
10,0 | |||
|
«Дельта»-5000-4 |
20,0 | |||
|
«Дельта»-7500-0,2 |
1,0 | |||
|
«Дельта»7500-0,5 |
2,0 | |||
|
«Дельта»-7500-1 |
500 |
7500 |
5,0 | |
|
«Дельта»7500-2 |
10,0 | |||
|
«Дельта»7500-4 |
20,0 | |||
|
«Дельта»-10000-0,2 |
2,0 | |||
|
«Дельта» 10000-0,5 |
5,0 | |||
|
«Дельта» 10000-1 |
1250 |
10000 |
10,0 | |
|
«Дельта» 10000-2 |
20,0 | |||
|
«Дельта» 10000-4 |
50,0 | |||
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке в зависимости от обозначения (К) приведены в таблице 3.
Т аблица 3.......
|
Значение массы дозы, кг |
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке1 в зависимости от обозначения (К) | ||||
|
0,2 |
0,5 |
1 |
2 |
4 | |
|
до 0,05 включ.2 |
±0,9 % |
±2,25 % |
±4,5 % |
±9% |
±18% |
|
св. 0,05 до 0,1 включ. |
±0,45 г |
±1,12 г |
±2,25 г |
±4,5 г |
±9 г |
|
св. 0,1 до 0,2 включ. |
±0,45 % |
±1,12% |
±2,25 % |
±4,5 % |
±9% |
|
св. 0,2 до 0,3 включ. |
±0,9 г |
±2,25 г |
±4,5 г |
±9 г |
±18 г |
|
св. 0,3 до 0,5 включ. |
±0,3 % |
±0,75 % |
±1,5% |
±3% |
±6% |
|
св. 0,5 до 1 включ. |
±1,5 г |
±3,75 г |
±7,5 г |
±15 г |
±30 г |
|
св. 1 до 10 включ. |
±0,15% |
±3,75 % |
±0,75 % |
±1,5 % |
±3% |
|
св. 10 до 15 включ. |
±15 г |
±37,5 г |
±75 г |
±150 г |
±300 г |
|
св. 15 |
±0,1 % |
±0,25 % |
±0,5 % |
±1 % |
±2% |
|
Примечания.
| |||||
Технические характеристики, а также условия эксплуатации приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение характеристики для всех модификаций дозаторов |
|
Диапазон рабочих температур, °C |
от - 20 до + 40 |
|
Параметры электрического питания от сети переменного тока с параметрами:
|
380±10% 220±10% 50±0,4 50 |
|
Давление, подводимое к пневмосистеме (для дозаторов с пневмоприводом исполнительных устройств), кПа |
от 600 до 800 |
|
Время прогрева дозатора, мин, не более |
10 |
наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным способом на маркировочную табличку, расположенную на ГУ дозатора.
Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Дозатор в сборе с системой управления и контроля |
1 шт. |
Наличие МША, МШП или ШС в системе управления и контроля оговаривается при заказе |
|
Руководство по эксплуатации 4274-058-18217119-05 РЭ |
1 экз. |
- |
|
Паспорт 4274-058-18217119-05 ПС |
1 экз. |
— |
|
Комплект технической документации |
1 компл. |
— |
|
Методика поверки МП 058-12 |
1 экз. |
— |
осуществляется в соответствии с документом МП 058-12 «Дозаторы весовые дискретного действия «Дельта». Методика поверки», утвержденным ФГУП "ВНИИМС".
Основные средства поверки:
-
- гири 4-го разряда по ГОСТ 8.021-2015 (класса точности Mi по ГОСТ OIML R 111-1-2009);
-
- весы или весовое устройство поверяемого дозатора с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации дозаторов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на дозатор.
Сведения о методиках (методах) измерений4274-058-18217119-05 РЭ «Дозатор весовой дискретного действия «Дельта». Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия «Дельта»:-
1 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
2 4274-058-18217119-05 ТУ «Дозатор весовой дискретного действия «Дельта». Технические условия».
Закрытое акционерное общество «Весоизмерительная компания «Тензо-М»
(ЗАО «ВИК «Тензо-М»), ИНН 5027048351.
Адрес: Россия, 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38, Тел/факс +7 (495) 745-3030.
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
Россия, 119361, г. Москва, ул. Озерная, д. 46, тел. +7 (495) 437-5577.
Аттестат аккредитации № 30004-13 от 26.07.2013 г.
