УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2024 г. № 676

Лист № 1 Регистрационный № 75733-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители крутящего момента силы цифровые ИКМСЦ

Измерители крутящего момента силы цифровые ИКМСЦ (далее по тексту - измерители) предназначены для измерения крутящего момента силы, в режимах текущего и максимального значений.

Принцип действия измерителей крутящего момента силы цифровых ИКМСЦ основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на ПК по средствам интерфейса.

Конструктивно измерители крутящего момента силы выполнены в виде измерительного узла с платой модуля управления и разъемным соединением для подключения кабеля связи. На плате модуля управления установлены контроллеры, технологический разъёмный и соединитель для подключения программатора. Базовый комплект поставки предполагает подключение измерительного узла непосредственно к компьютеру. Измерительный узел можно подключить к устройству внешнего отображения информации (блоку индикации) поставляемому по отдельному заказу.

Измерители крутящего момента силы цифровые ИКМСЦ выпускаются в следующих модификациях: ИКМСЦ 2, ИКМСЦ 5, ИКМСЦ 10, ИКМСЦ 20, ИКМСЦ 50, ИКМСЦ 100, ИКМСЦ 200, ИКМСЦ 500, ИКМСЦ 1000, ИКМСЦ 2000 и отличаются диапазоном измерений, габаритными размерами, массой, размерами присоединительного шестигранника под сменные головки.

Опломбирование измерителей крутящего момента силы цифровых ИКМСЦ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого измерителя, которая может быть вскрыта только при использовании специального инструмента.

Заводской номер в виде цифро-буквенного обозначения, состоящего из цифр и букв латинского алфавита, наносится методом лазерного гравирования на боковую поверхность корпуса измерителя.

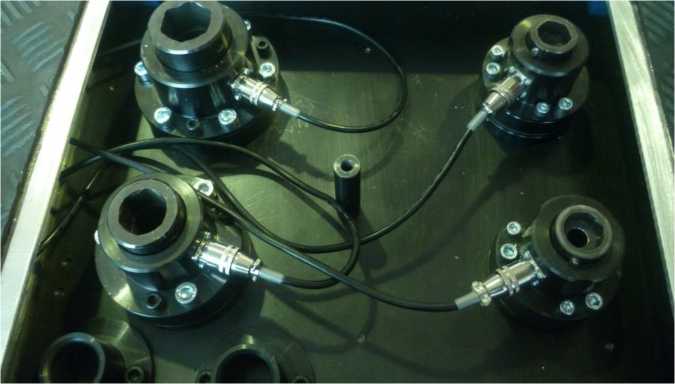

Фотография общего вида измерителей ИКМСЦ, представлена на Рисунке 1.

Рисунок 1-Общий вид измерителей крутящего момента силы цифровых ИКМСЦ

Программное обеспечение измерителей ИКМСЦ защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения ключей приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность поставки измерителей приведена в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы;

ГОСТ Р 8.796 - 2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки;

ТУ 4273-013-18178253-2019 Технические условия. Измерители крутящего момента силы цифровые ИКМСЦ.

Закрытое акционерное общество «ИНСТРУМ-РЭНД» (ЗАО «ИНСТРУМ-РЭНД»)

ИНН 5252000840

Адрес: 606108, Нижегородская обл., г. Павлово, ул. Чапаева, д. 43, к. 3

Тел.: 8 (83171) 3-17-17, 3-21-21

Факс: 8 (83171) 3-17-18

Е-mail: ir@irand.ru

Web-сайт: www.irand.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел.: 8 (800) 200-22-14

Факс: 8 (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» марта 2024 г. № 676

Лист № 1 Регистрационный № 37328-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки коррекции времени ЭНКС-2

Блоки коррекции времени ЭНКС-2 (далее - БКВ) предназначены для формирования и хранения шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS с национальной шкалой времени Российской Федерации UTC(SU), и для последующей передачи информации о текущем значении времени и календарной дате в различных форматах, в том числе в форматах сетевых протоколов.

Принцип действия БКВ основан на приеме сигналов ГНСС ГЛОНАСС/GPS; синхронизации собственных часов с национальной шкалой времени UTC(SU); выдачи импульсных сигналов, а также информации о значениях текущего времени и календарной даты по цифровым интерфейсам.

Снаружи корпуса БКВ расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, графический дисплей и клавиши управления.

БКВ состоит из приемника сигналов ГНСС ГЛОНАСС/GPS и модулей: обработки сигналов и формирования текущего времени и календарной даты, ввода-вывода информации, питания. Модули заключены в едином корпусе.

БКВ выпускается в следующих модификациях ЭНКС-2 и ЭНКС-2Т, которые отличаются друг от друга характеристиками опорного генератора (кварцевый генератор и термостатированный кварцевый генератор соответственно). Условное обозначение БКВ содержит также информацию о дополнительных параметрах (в том числе тип питания, интерфейсы, дополнительные функции), не относящихся к метрологическим характеристикам. Актуальная информация о дополнительных параметрах БКВ приведена в руководстве по эксплуатации. Цвет корпуса и оформление лицевой панели отличаются в зависимости от даты выпуска.

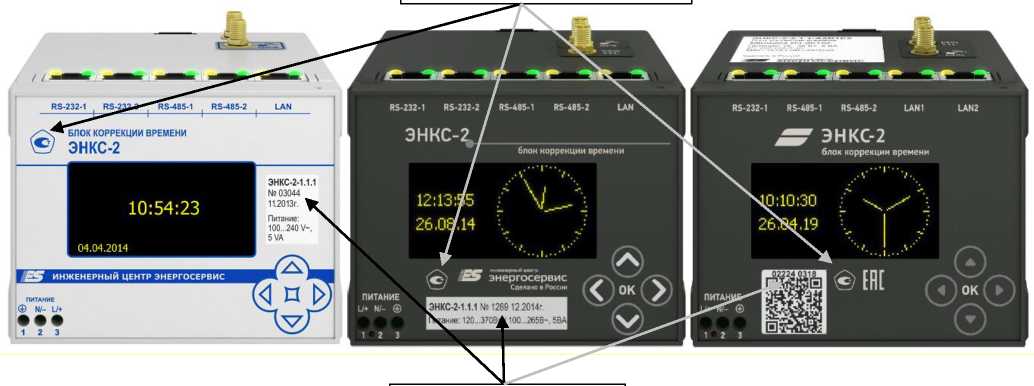

Общий вид БКВ с указанием мест нанесения знака утверждения типа и заводских номеров представлен на рисунке 1. Заводские номера наносятся машинописным способом на лицевую панель БКВ. Формат обозначения заводского номера цифровой.

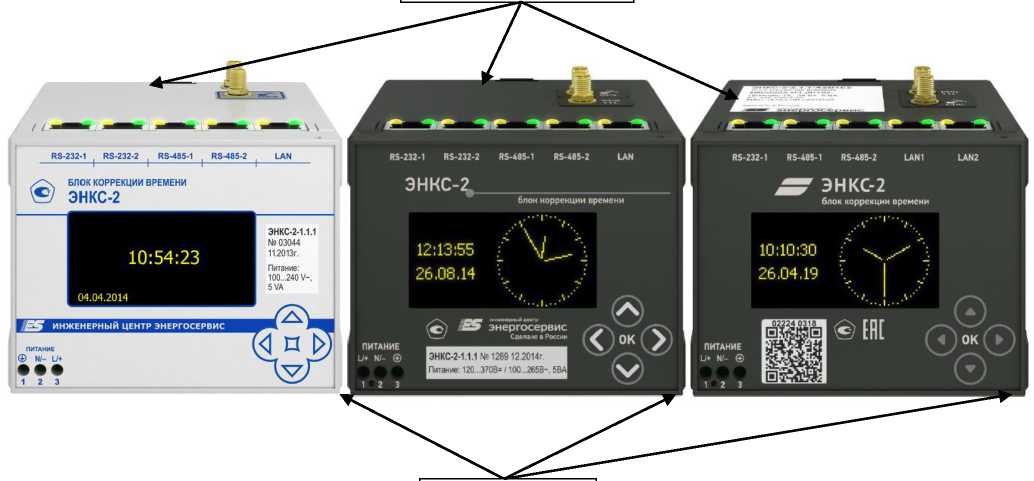

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид БКВ, места нанесения знака утверждения типа и заводского номера

Место нанесения знака п оверки

ПИТАНИЕ и» иг- ©

.0 ^и >,

10:54:23

04.04.2014

£5 ИНЖЕНЕРНЫЙ ЦЕНТР ЭНЕРГОСЕРВИС

Питание: 100. ..240 V-, 5VA

БЛОК КОРРЕКЦИИ ВРЕМЕНИ

ЭНКС-2

ЭНКС-2

блок коррекции времени

ЭНКС-^

блон коррекции времени

12:13:55

26.08.14

ЭНКС-2-1.1.1 № 1289 12 2О14г

Питание: 12О...37ОВ= / 100...265В- 5ВА

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

БКВ предназначен для непрерывной работы и может применяться в качестве:

- источника точного времени (сервера времени, устройства синхронизации времени) в составе различных автоматизированных систем, в том числе систем обеспечения единого времени, систем телемеханики, автоматизированных систем управления технологическим процессом, автоматизированных систем диспетчерского управления, автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), систем мониторинга переходных режимов;

- устройства синхронизации различных устройств нижнего, среднего и верхнего уровней, в том числе компьютеры, сервера, устройства сбора данных, контроллеры учета энергоресурсов, устройства сбора и передачи данных, контролируемые пункты телемеханики, многофункциональные измерительные преобразователи;

- ведущих часов (Master Clock) в соответствии с IEEE 1588;

- рабочего эталона для поверки средств измерений и компонентов АИИС КУЭ, а также для испытаний в целях утверждения типа средств измерений.

БКВ выдает сигналы точного времени и даты в следующих форматах:

- по цифровым протоколам ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-1042004, NMEA 0183, IRIG, SNTP, PTPv2;

- в виде последовательности импульсов 1 Гц (1PPS), синхронизированной с национальной шкалой времени Российской Федерации UTC (SU).

Подключение приемной антенны сигналов ГНСС ГЛОНАСС/GPS осуществляется через SMA-разъем, импульсный выход 1 Гц (1PPS) реализован в виде SMA-разъема, через разъемы RJ-45 реализована передача сигналов по интерфейсам RS-232, RS-485, Ethernet.

В БКВ цифровую обработку сигнала, формирование шкалы времени и управление работой выполняет микроконтроллер, в который в процессе изготовления БКВ загружается встроенное программное обеспечение (далее - ПО) «Блок коррекции времени ЭНКС-2» (микропрограмма), предназначенное для управления работой БКВ. Встроенное ПО не разделено на метрологически значимую и незначимую части.

Для настройки БКВ предназначено ПО «Конфигуратор ЭНКС». Для диагностики БКВ предназначено ПО «SNMP диагностика». ПО «Конфигуратор ЭНКС» и «SNMP диагностика» не являются метрологически значимым.

Влияние ПО учтено при нормировании метрологических и технических характеристик БКВ.

Встроенное ПО аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. При обновлении ПО в процессе эксплуатации для защиты ПО применяются следующие меры: отсутствие возможности несанкционированного изменения встроенного ПО без вскрытия пломбируемой крышки БКВ, наличие встроенных средств защиты ПО микроконтроллера (шифрование микропрограммы перед записью в микроконтроллер с невозможностью раскодирования при считывании), наличие встроенного средства загрузки ПО (bootloader), разграничение доступа к данным встроенного ПО.

Указанное ПО является метрологически значимым, встроенным (инсталлированным) в БКВ. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на лицевую панель БКВ машинописным способом.

Таблица 4 - Комплектность БКВ

приведены в разделе 6 «Использование по назначению» и разделе 7 «Настройка» документа ЭНКС.681730.001 РЭ «Блок коррекции времени ЭНКС-2. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ТУ 6817-302-53329198-14 Блок коррекции времени ЭНКС-2. Технические условия.

Общество с ограниченной ответственностью «Инженерный центр «Энергосервис»

(ООО «Инженерный центр «Энергосервис»)

ИНН 7722330113

Адрес: 163046, г. Архангельск, ул. Котласская, д. 26

Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д. 44, стр. 1, помещ. 1А, ком. 1

Телефон: +7 (8182) 64-60-00, 65-75-65

Факс: +7 (8182) 23-69-55

Web-сайт: https://enip2.ru

E-mail: info@ens.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

11 марта 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального  агентства

по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Г

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота           г? р

Федерального агентства по техническому регулированию и      ^{Е.Р.Лазаренко}

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    марта      2024 г. № 67_>

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
