МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

03 июня 2021 г.

946_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о методиках поверки средств измерений согласно

приложению к настоящему приказу.

  • 2. Распространить действие установленной согласно пункту на средства измерений, находящиеся в эксплуатации.

  • 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

  • 4.  Контроль за

методики поверки средств измерений,

1 приложения к настоящему приказу,

ИСПОЛИёИ'ЙШ НЮТОЯщехк) прйкаЛп

_ >длиса иного ЭП, ~ ~ >рота Федерального агентства по техническому регулированию и метрологии

~                    „ Подлинник электронного/црюйиента, оодписанног

на заместителя Руководите. 1я Ро(^аадар^СвЁ^^у<01йваьобо|

Заместитель Руководителя

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\ ___ ___________

возложить

. LB .Кулешов j




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 946

Лист № 1 Регистрационный № 60297-15 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы VICAT/HDT Tester моделей VICAT/HDT Tester Basic *, VICAT/HDT Tester   Compact *, VICAT/HDT   Tester IC   *,

VICAT/HDT Tester IC *+, ECO-VICAT 300/*

Назначение средства измерений

Приборы VICAT/HDT Tester моделей VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+, ECO-VICAT 300/* (далее по тексту - приборы VICAT/HDT) предназначены для измерений температуры размягчения пластика по Вика (VICAT) и температуры деформации пластика под воздействием механической нагрузки   (HDT)   по методам, изложенным

в ГОСТ 15088-2014, ГОСТ 12021-2017, ISO 306:1997, ISO 75-1:1996 и других стандартах.

Описание средства измерений

Приборы VICAT/HDT представляют собой установку, состоящую из ванны с жидким теплоносителем (специальным маслом) и измерительного блока. Температура теплоносителя регулируется встроенным в ванну термостатом. Для охлаждения используется проточная водопроводная вода, подаваемая в термостат через специальные штуцеры. С помощью цифрового терморегулятора термостата контролируется температура в ванне, задается и обеспечивается нарастание и спад температуры со скоростью, соответствующей стандартам.

Измерительный блок содержит от одной до шести станций для параллельного измерения. Каждая станция содержит подставку для исследуемого образца пластика и измерительную головку, сменный индентор (в форме иглы Вика или штампа HDT), в верхней части станции имеется подставка для груза, а в модели VICAT/HDT Tester Basic * здесь же расположен цифровой индикатор перемещения. В рабочем положении нижняя часть станции погружена в ванну так, что исследуемый образец пластика и индентор находятся в теплоносителе.

Регистрация показаний датчиков перемещения и температуры может осуществляться вручную по показаниям цифровых индикаторов, однако прибор имеет необходимые разъемы для подключения его к интерфейсной приставке, обеспечивающей работу с компьютером для автоматизации управления термостатом, а также для хранения, обработки и вывода информации.

Составной частью прибора VICAT/HDT модели ECO-VICAT 300/* являются две температурные платформы, на каждой из которых может быть размещено до шести образцов 10 х 10 х 4 мм (длина х ширина х высота). Нагрев платформ контролируется раздельно при помощи температурных контроллеров, обеспечивающих нагрев до достижения требуемой температуры. Нижняя температурная платформа содержит от двух до шести амортизированных цилиндров. Это позволяет размягчать образцы с двух сторон равномерно. Нагружение образцов осуществляется при помощи пневматической системы с составным весом, зависящим от метода испытания. Индуктивные регистраторы перемещения LVDT измеряют глубины погружения пенетрационных игл в исследуемые образцы. Визуализация процесса нагрева осуществляется на компьютере, соединенном с прибором при помощи серийного интерфейса RS232.

Внешний вид приборов VICAT/HDT с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на

рисунках 1 - 4.

Место пломбирования

Приказ Росстандарта №946 от 03.06.2021, https://oei-analitika.ru

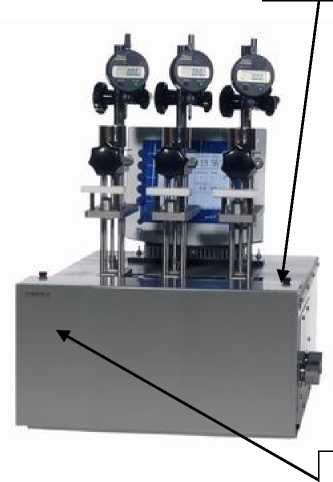

Рисунок 1 - Внешний вид приборов модели VICAT/HDT Tester Basic * (слева - на три станции, справа - на шесть станций)

Место нанесения знака утверждения типа

Место пломбирования

Приказ Росстандарта №946 от 03.06.2021, https://oei-analitika.ru

qjesfeld

Место нанесения знака утверждения типа

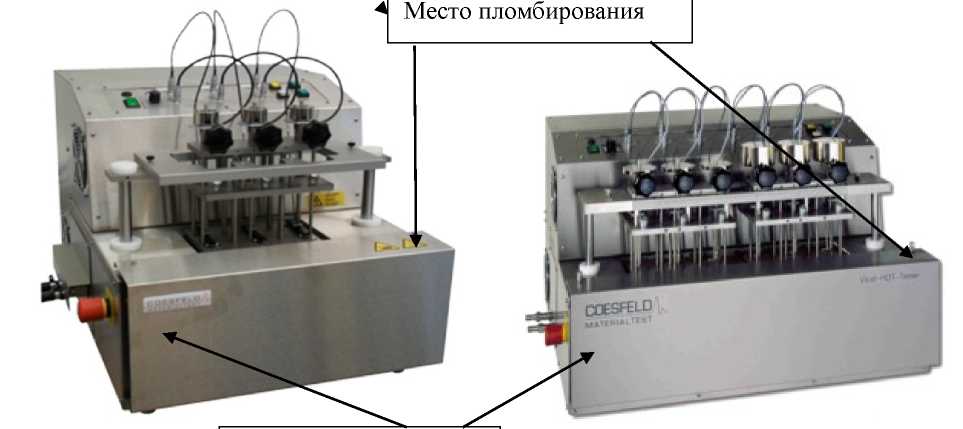

Рисунок 2 - Внешний вид приборов модели VICAT/HDT Tester Compact * (слева -на три станции, справа - на шесть станций)

Место нанесения знака

утверждения типа

Место пломбирования

Рисунок 3

VICAT/HDT Tester IC*+ (слева

Внешний вид приборов моделей VICAT/HDT Tester IC*,

- на три станции, справа - на шесть станций)

Место нанесения знака утверждения типа

Приказ Росстандарта №946 от 03.06.2021, https://oei-analitika.ru

Место пломбирования

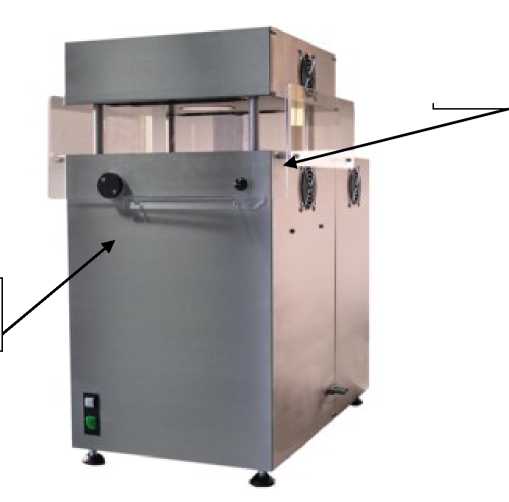

Рисунок 4 - Внешний вид приборов модели ECO-VICAT 300/*

Принцип работы прибора VICAT/HDT основан на измерении значения медленно возрастающей температуры в термостате с исследуемым образцом пластика, при котором под воздействием механической нагрузки:

  • - индентор погрузится в исследуемый образец на заданную глубину (VICAT);

  • - или прогиб исследуемого образца достигнет заданной величины (HDT).

Величина механической нагрузки и глубина (или величина прогиба) определены в стандартах на метод определения температуры размягчения пластиков по Вика (VICAT) и температуры деформации пластиков под воздействием груза (HDT). Механическая нагрузка на индентор создается путем размещения на подставке станции специальных грузов заданной массы.

Модели прибора VICAT/HDT имеют исполнения, отличающиеся количеством станций (количеством одновременно испытываемых образцов пластиков), возможностью определения температуры размягчения пластиков по Вика (VICAT) и температуры деформации пластиков под воздействием груза (HDT), режимом управления при испытаниях серии образцов, возможностью после испытания быстро охлаждать жидкость в термостате на начальной температуры для подготовки следующей серии испытаний, а также тем, что модели ECO обеспечивают возможность проведения испытаний в чистой среде (без масла), габаритами и массой. Функциональные различия моделей представлены в таблице 1.

Таблица 1

Модель

Исполнение

Количество станций

Среда испытания

Управление

Нагружение

Считывание результатов

Охлаждение

VICAT/HDT Tester Basic *

VICAT/HDT

Tester Basic 1

1

Масло

Ручное

В ручном режиме

Ручное/ подключение к компьютеру возможно

Возможность подключения внешнего охлаждающего устройства/ вода

VICAT/HDT

Tester Basic 2

2

VICAT/HDT

Tester Basic 3

3

VICAT/HDT

Tester Basic 4

4

VICAT/HDT

Tester Basic 5

5

VICAT/HDT

Tester Basic 6

6

VICAT/HDT Tester Compact *

VICAT/HDT

Tester Compact 2

2

Масло

Компьютерное

В ручном режиме

Интегрированный программный контроллер

Внешнее/вода

VICAT/HDT

Tester Compact 3

3

VICAT/HDT

Tester Compact 4

4

VICAT/HDT

Tester Compact 6

6

дель

Исполнение

Количество станций

Среда испытания

Управление

Нагружение

Считывание результатов

Охлаждение

VICAT/HDT Tester IC*

VICAT/HDT

Tester3 IC

3

Масло

Компьютерное

В ручном режиме

Интегрированный программный контроллер

Интегрированный теплообменник/ вода

VICAT/HDT

Tester IC4

4

VICAT/HDT

Tester IC6

6

VICAT/HDT Tester IC*+

VICAT/HDT

Tester IC3+

3

Масло

Компьютерное

Автоматически

Интегрированный программный контроллер

Интегрированный теплообменник/вода

VICAT/HDT

Tester IC4+

4

VICAT/HDT

Tester IC6+

6

ECO-VICAT 300/*

ECO-VICAT

300/2

2

Воздух

Компьютерное

Автоматически

Интегрированный программный контроллер

Воздух /

дополнительно вода

ECO-VICAT

300/3

3

ECO-VICAT

300/6

6

Программное обеспечение

Программное обеспечение (ПО) приборов VICAT/HDT используется при проведении штатных измерений и связи с внешними информационными каналами.

Идентификационные признаки ПО приведены в таблице 2.

Таблица 2

Идентификационное

наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

VicatHDT Tester

1.8.9.31

44bd781c19a5584b8ccc9b6e8a0e01c8

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с

Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов VICAT/HDT приведены в таблице 3.

Таблица 3

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, 0С

от 20 до 300

Пределы допускаемой абсолютной погрешности измерений температуры, 0С

± 2

Диапазон измерений перемещения индентора, мм

от 0,01 до 12,7

Пределы допускаемой абсолютной погрешности измерений перемещения индентора, мм

± 0,01

Диапазон нагрузки, прикладываемой к индентору, Н

от 0 до 55,0

Пределы допускаемой абсолютной погрешности воспроизведения нагрузки, Н

± 0,01

Зона нечувствительности регулятора температуры в термостате, 0С, не более

± 0,5

Диапазон скорости изменения температуры в термостате, 0С /ч

от 0 до 120

Питание от сети переменного тока: напряжением, В частотой, Гц

230

от 50 до 60

Рабочие условия применения:

  • -     температура окружающего воздуха, 0С

  • -     относительная влажность при 30 0С и более низких температурах, без конденсации влаги, %, не более

  • - атмосферное давление, кПа

от 10 до 35

75

от 84 до 106,7

Потребляемая мощность, габаритные размеры и масса различных моделей приведены в таблице 4.

Таблица 4

Модель (исполнение) прибора VICAT/HDT

Потребляемая мощность, В^А,

не более

Габаритные размеры, длина (глубина) х ширина х высота, мм, не более

Масса (без грузов и инденторов), кг, не более

VICAT/HDT Tester Basic 3

2000

500х440х500

31

VICAT/HDT Tester Basic 6

2000

500х510х500

55

VICAT/HDT Tester Compact 3

2000

450х560х650

70

VICAT/HDT Tester Compact 4

3000

460х780х700

80

VICAT/HDT Tester Compact 6

3000

460х780х700

80

VICAT/HDT Tester IC3

3000

900х1080х750

140

VICAT/HDT Tester IC3+

3000

900х1080х750

140

VICAT/HDT Tester IC4

3000

900х1080х750

160

VICAT/HDT Tester IC4+

3000

900х1330х750

160

VICAT/HDT Tester IC6

3000

900х1330х750

160

Модель (исполнение) прибора VICAT/HDT

Потребляемая мощность, В^А, не более

Габаритные размеры, длина (глубина) х ширина х высота, мм, не более

Масса (без грузов и инденторов), кг, не более

VICAT/HDT Tester IC6+

3000

900x1330x750

160

ECO-VICAT 300/2

800

620x400x750

46

ECO-VICAT 300/3

800

620x400x750

51

ECO-VICAT 300/6

800

620x400x750

64

Знак утверждения типа

наносится на титульный лист Руководств по эксплуатации VICAT/HDT.2014.001 РЭ, VICAT/HDT.2014.002 РЭ, VICAT/HDT.2014.003 РЭ, VICAT/HDT.2014.004 РЭ в левом нижнем углу типографским способом и на переднюю поверхность корпуса измерительного блока прибора VICAT/HDT в виде наклеиваемой пленки.

Комплектность средства измерений Комплект поставки приборов VICAT/HDT приведен в таблице 5.

Таблица 5

Наименование

Обозначение

Количество

Примечание

Прибор VICAT/HDT модель: VICAT/HDT Tester Basic *, или VICAT/HDT Tester Compact *, или VICAT/HDT Tester IC*, или VICAT/HDT Tester IC*+, или ECO-VICAT 300/*

40-272-00Х

40-190-10Х

40-190-00Х

40-197-00Х

40-287-00Х

1 шт.

Х - количество станций в приборе; Модель - в соответствии с заказом

Эксплуатационная документация, в том числе:

Руководство по эксплуатации моделей:

VICAT/HDT Tester Basic *, или VICAT/HDT Tester Compact *, или VICAT/HDT Tester IC*, или VICAT/HDT Tester IC*+, или

ECO-VICAT 300/*

VICAT/HDT.2014.001 РЭ

VICAT/HDT.2014.002 РЭ

VICAT/HDT.2014.003 РЭ

VICAT/HDT.2014.004 РЭ

1 экз.

Паспорт моделей:

VICAT/HDT Tester Basic *, или VICAT/HDT Tester Compact *, или VICAT/HDT Tester IC*, или VICAT/HDT Tester IC*+, или

ECO-VICAT 300/*

VICAT/HDT.2014.001 ПС

VICAT/HDT.2014.002 ПС

VICAT/HDT.2014.003 ПС

VICAT/HDT.2014.004 ПС

1 экз.

Методика поверки

VICAT/HDT.2014.001 МП

1 экз.

Комплект запасных частей:

Индентор по Вика

40-191

1 шт.

Комплект грузов по Вика (10 Н, 50 Н) по одному на каждую станцию

40-196

1шт.

Набор для тестирования по HDT

49-192

1 шт.

Комплект грузов по HDT плашмя

40-217

1 шт.

Наименование

Обозначение

Кол-во

Примечание

Комплект грузов по HDT ребром

40-218

Калибровочный набор для датчиков перемещения

40-240

1 шт.

Набор для тестирования по HDT

49-192

1 шт.

Инструмент для калибровки и центровки HDT

40-194-001

1 шт.

Универсальный комплект грузиков

40-261

1 шт.

Масляный теплоноситель

40-211/10

10 л

Масляный теплоноситель

40-211/5

5 л

Приставка для ПК

40-206-001

1 шт.

По заказу

Приставка для ПК

40-206-002

1 шт.

По заказу

Криостат

60-006

1 шт.

Автоматический податчик образцов

40-282-001

1 шт.

для

ECO-VICAT

300/6

Водяное охлаждение

LWG 132

1 шт.

для

ECO-VICAT

300/*

Набор для калибровки датчиков перемещения LVDT

97-316

1 шт.

для

ECO-VICAT

300/*

Набор для калибровки температурного датчика

97-317

1 шт.

для

ECO-VICAT

300/*

Сведения о методиках (методах) измерений

ГОСТ 15088-2014 Пластмассы. Метод определения температуры размягчения термопластов по Вика;

ГОСТ 12021-2017 Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой;

ISO 306:1997 Plastics. Thermoplastic materials. Determination of Vicat softening temperature (VST);

ISO 75-1:1996. Plastics. Determination of temperature of deflection under load. General test method.

Нормативные документы, устанавливающие требования к приборам VICAT/HDT Tester моделей VICAT/HDT Tester Basic *, VICAT/HDT Tester Compact *, VICAT/HDT Tester IC *, VICAT/HDT Tester IC *+, ECO-VICAT 300/*

Техническая документация фирмы изготовителя.




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 946

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о методиках поверки

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Правообла

датель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

1.

Приборы

VICAT/HDT

Tester моделей

VICAT/HDT

Tester Basic *,

VICAT/HDT

Tester Compact *, VICAT/HDT

Tester IC *,

VICAT/HDT

Tester IC *+,

ECO-VICAT

300/*

60297-15

Общество с ограниченной ответственностью «ЛЕК-Инструментс» (ООО «ЛЕК-Инструментс»), г. Москва, г. Зеленоград

VICAT/HDT.201

4.001МП

VICAT/HDT.2

014.001МП с изменением

№ 1

Общество с ограниченной ответственнос тью «ЛЕК-

Инструментс» (ООО «ЛЕК-Инструментс») , г. Москва, г. Зеленоград

ФГУП «ВНИИФТРИ»,

Московская обл., Солнечногорский район,

г. Солнечногорск, рабочий поселок Менделеево




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
