№1030 от 20.04.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 318679
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 1030 от 20.04.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
20 апреля 2022 г.
Я*
1030
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 38 августа 3020 г. № 390(к
за собой.
-
4. Контроль за испол!
Федеральное агентство ло техническому регулированию и
метрологии.
Руководитель
сертификат: 02A929B50008AEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
А.П.Шалаев
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1030
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Термопреобразователи сопротивления |
Rosemount 0065 |
69487-17 |
“Emerson Process Management GmbH&Co. OHG”, Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling |
“Emerson Process Management GmbH&Co. OHG”, Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling |
“Emerson Process Management GmbH&Co. OHG”, Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 |
АО «ПГ «Метран», г. Челябинск |
|
2. |
Термопреобразователи сопротивления |
Rosemount 0085 |
61000-15 |
“Emerson Process Management GmbH&Co. OHG”, Германия Адреса: Frankenstrasse 21, Karlstein, D-63791, Germany; Argelsrieder Feld, Wessling, D-82234, Germany Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore |
“Emerson Process Management GmbH&Co. OHG”, Германия Адреса: Frankenstrasse 21, Karlstein, D-63791, Germany; Argelsrieder Feld, Wessling, D-82234, Germany Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore |
“Emerson Process Management GmbH&Co. OHG”, Германия Адреса: Frankenstrasse 21, Karlstein, D-63791, Germany; Argelsrieder Feld, Wessling, D-82234, Germany Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore |
АО «ПГ «Метран», г. Челябинск |
|
3. |
Датчики температуры |
Rosemount 648 |
63890-16 |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Германия Адрес: Argelsrieder Feld, Wessling, D-82234, Germany - Фирма «Emerson Asia Pacific Private Limited», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
(АО «ПГ «Метран») Адрес: 454003, Россия, г. Челябинск, Новоградский проспект, 15 |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Германия Адрес: Argelsrieder Feld, Wessling, D-82234, Germany - Фирма «Emerson Asia Pacific Private Limited», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
(АО «ПГ «Метран») Адрес: 454003, Россия, г. Челябинск, Новоградский проспект, 15 |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA Производственная площадка:
Instrument Co. Ltd.», Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Германия Адрес: Argelsrieder Feld, Wessling, D82234, Germany
Limited», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
(АО «ПГ «Метран») Адрес: 454003, Россия, г. Челябинск, Новоградский проспект, 15 |
АО «ПГ «Метран», г. Челябинск |
|
4. |
Датчики температуры |
Rosemount 644, Rosemount 3144Р |
63889-16 |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 |
АО «ПГ «Метран», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1030
Лист № 1 Регистрационный № 63890-16 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры Rosemount 648
Назначение средства измеренийДатчики температуры Rosemount 648 (далее - датчики температуры или датчики) предназначены для измерений температуры жидких и газообразных сред, а также поверхностей твердых тел.
Описание средства измеренийПринцип действия датчиков температуры основан на преобразовании преобразователем измерительным (ПИ) сигнала от первичного измерительного преобразователя (ПИП) в цифровой сигнал для передачи по протоколу Wireless HART.
ПИП состоит из измерительной вставки с чувствительным элементом (ЧЭ). В качестве ЧЭ используется термопреобразователь сопротивления с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751) или преобразователь термоэлектрический с НСХ типов «K», «J», «N» по ГОСТ Р 8.585-2001 (МЭК 60584-1), помещенный в защитную арматуру. ПИП могут комплектоваться защитными гильзами (литыми, трубчатыми или вварными), изготовленными из нержавеющей стали или керамики.
ПИ конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ПИП. ПИ конструктивно выполнены в корпусе с расположенным в нем модулем питания.
Датчики с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в ПИ программного модуля.
Датчики могут иметь конструкцию с интегральным монтажом ПИ и ПИП, либо с выносным монтажом ПИ.
Входные и выходные цепи в датчиках температуры гальванически разделены.
Схема внутренних соединений ПИ с термопреобразователем сопротивления - 2, 3, 4-х проводная.
Датчики могут использовать согласование ПИП с индивидуальной статической характеристикой преобразования (ИСХ) функции Каллендара - Ван Дюзена (КВД) и ПИ.
Взрывобезопасные исполнения датчиков соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность датчиков обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенном для использования во взрывоопасных средах.
Фотография общего вида датчиков температуры представлена на рисунке 1.
а)
б)

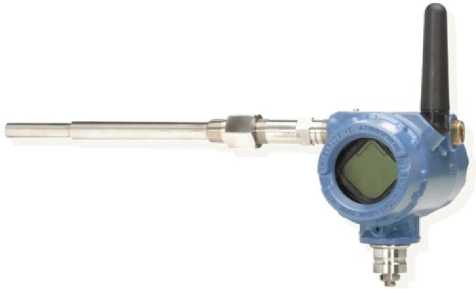

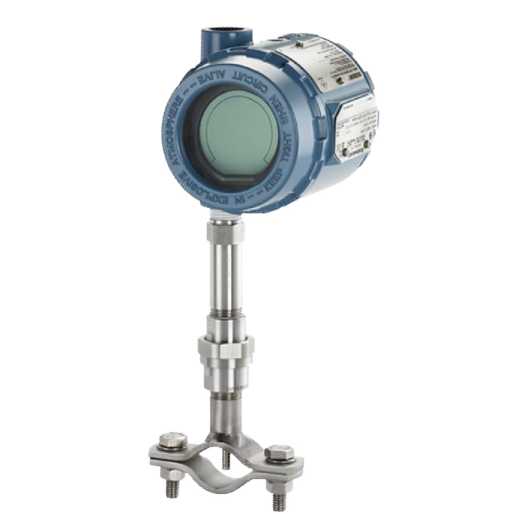

Рисунок 1 - Общий вид датчиков температуры:
а) Rosemount 648; б) Rosemount 648 с опцией X-Well
Программное обеспечениеДатчики температуры имеют только внутреннее метрологически значимое программное обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблицах 1-2:
Таблица 1- Идентификационные данные ПО Rosemount 648 WirelessHART
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО Rosemount 648 WirelessHART c опцией X-Well
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648X-Well.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиДиапазон измерений температуры, пределы допускаемой основной и дополнительной погрешности датчиков температуры от изменения температуры окружающей среды от нормальной (от +20 °C) в диапазоне температур от -40 (от -20) до +85 °C в зависимости от типа НСХ ПИП приведены в таблице 3.
Таблица 3
|
Диапазон измерений температуры (в зависимости от исполнения), °C |
Пределы допускаемого отклонения от НСХ ПИП, °C |
Пределы допускаемой основной абсолютной погрешности ПИ,°C |
Пределы допускаемой дополнительной абсолютной погрешности ПИ, °C / 1°С | |
|
Pt 100 (а=0,00385 °C’1) |
от-196 до +600 |
±(0,1+0,0017-1) для интервала 0 °C <t< +100 °C, класс допуска АА; ±(0,15+0,002-1) для интервала -50 °C <t< +450 °C, класс допуска А; ±(0,3+0,005-1) для интервала -196 °C<t< +600 °C, класс допуска В ±0,1 для интервала -50 °C<t< +100 °C, с ИСХ функции КВД ±0,3 для интервала ±100 °C<t< ±600 °C, с ИСХ функции КВД |
±0,225 |
±0,0045 |
|
PH 00 (а=0,00385 °С’1)1) |
от-50 до +300 |
±(0,15+0,002-ф, класс допуска А |
±(0,29+0,01-1-toKpl) 2) |
±0,0058 |
|
J |
от-40 до+750 |
±1,5 для интервала -40 °C<t< +375 °C, класс допуска 1; ±0,004 t для интервала +375 °C <t< +750 °C, класс допуска 1 |
±0,525 |
±(0,0081+0,000004357), npnt> 0 °C |
|
±(0,0081+0,0000375-|t|), при t< 0 °C | ||||
|
К |
от-40 до+1200 |
±1,5 для интервала -40 °C<t< +375 °C, класс допуска 1; ±0,0047 для интервала +375 °C <t< +1000 °C, класс допуска 1; ±2,5 для интервала -40 °C <t< +333 °C, класс допуска 2; ±0,00757 для интервала+333 °C <t<+1200 °C, класс допуска 2 |
±0,750 |
±(0,0092+0,00000817), npnt> 0 °C |
|
±(0,0092+0,0000375-И), при t< 0 °C |
|
Диапазон измерений температуры (в зависимости от исполнения), °C |
Пределы допускаемого отклонения от НСХ ПИП, °C |
Пределы допускаемой основной абсолютной погрешности ПИ,°C |
Пределы допускаемой дополнительной абсолютной погрешности ПИ, °C / 1°С | |
|
N |
от-40 до+1000 |
±1,5 для интервала -40 °C <t< +375 °C, класс допуска 1; ±0,0047 для интервала ±375 °C <t< ±1000 °C, класс допуска 1 |
±0,750 |
±(0,0102+0,0000054-|ф |
|
Примечания к таблице 3: 1.1 ’ Для ПИ Rosemount 648 с опцией X-Well.
Ддт=±т/Дпп: 4- Апи:
\п Д1лппг + Апи: + Дх где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного измерительного преобразователя, °C Дин - пределы допускаемой основной абсолютной погрешности ПИ, °C Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических +0,8 °C.
| ||||
Лист № 5 Всего листов 6 Технические характеристики датчиков температуры приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
WirelessHART |
|
Напряжение питания, В |
от 5,2 до 7,2 |
|
Мощность, мВт, не более |
100 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP66, IP67 |
|
Габаритные размеры корпуса ПИ, мм |
171x107x316 |
|
Длина монтажной части датчика, мм, не более |
9999 |
|
Масса ПИ, кг, не более |
15 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С: |
от -40 до +85 |
|
- для датчиков без встроенного индикатора |
от -40 до +80 |
|
- для датчиков со встроенным индикатором | |
|
- для датчиков с опцией расширенного диапазона |
от -55 до +85 |
|
температур окружающей среды | |
|
- относительная влажность воздуха, % |
до 99 |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийКомплектность приведена в таблице 5.
Таблица 5
|
Наименование |
Кол-во |
Примечание |
|
Датчик температуры |
1 шт. |
- |
|
Руководство по эксплуатации |
1 экз. |
На 10 штук и меньшее количество при поставке в один адрес |
|
Методика поверки на датчики |
1 экз. | |
|
Методика поверки на преобразователь |
1 экз. | |
|
Паспорт |
1 экз. |
- |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 648ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуска
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Rosemount, Inc.»
ТУ 4211-025-51453097-2015 «Датчики температуры Rosemount 648. Технические условия»
Изготовитель- Фирма «Rosemount, Inc.», США
Адреса:
8200 Market Boulevard, Chanhassen, MN 55317, USA;
6021 Innovation Boulevard, Shakopee, MN 55379, USA;
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Производственная площадка:
-
- Фирма “Beijing Rosemount Far East Instrument Co. Ltd.», Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
-
- Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
-
- Фирма «Emerson Asia Pacific Private Limited», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
-
- Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН: 7448024720
Адрес: 454003, Россия, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-52, факс: +7 (351) 799-55-88
E-mail: info.Metran@Emerson.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул.Озерная, д.46
Телефон /факс: 7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1030
Лист № 1 Регистрационный № 61000-15 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Rosemount 0085
Назначение средства измеренийТермопреобразователи сопротивления Rosemount 0085 (далее - термопреобразователи или ТС) предназначены для измерения температуры внешней поверхности трубопроводов.
Описание средства измеренийПринцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки (с одним или двумя платиновыми ЧЭ) с подпружиненным адаптером и с наконечником из серебра или никеля, обеспечивающим наилучшую теплопередачу при измерениях температуры поверхности, а также: соединительной головки (или без нее), удлинителя (ниппель-муфта) и съемного монтажного хомута.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.
Монтаж термопреобразователя на трубопроводе осуществляется при помощи хомута.
ТС имеют взрывозащищенное исполнение «Ex» по ГОСТ Р МЭК 60079-0 и могут применяться во взрывозащищенных зонах.
Чертежи измерительной вставки ТС и ТС в сборе с монтажным хомутом представлены на рисунках 1 и 2 соответственно.
Рис.1 - Измерительная вставка ТС

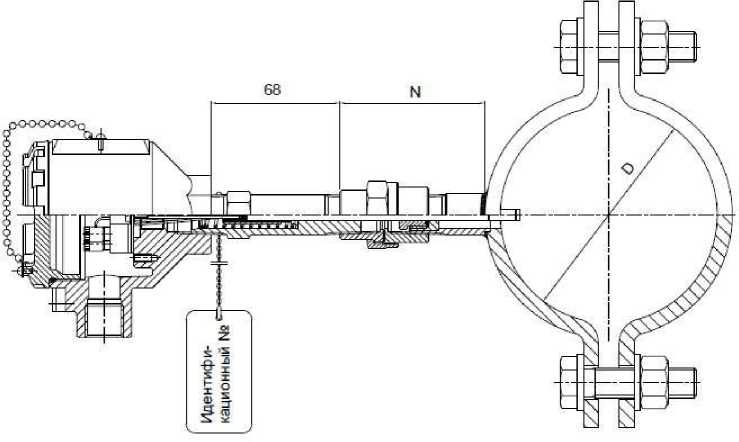

Рис.2 - ТС в сборе с монтажным хомутом
Метрологические и технические характеристики
Технические и метрологические характеристики термопреобразователей сопротивления Rosemount 0085 представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений, °С |
от минус 196 до плюс 300 от минус 50 до плюс 300 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 (а=0,00385 °С-1) |
|
Допуск по ГОСТ 6651-2009, °С |
± (0,15 + 0,002|t|) (для класса допуска «А», в диапазоне температур от минус 50 до плюс 300 °С); ± (0,3 + 0,005|t|) (для класса допуска «В», в диапазоне температур от минус 196 до плюс 300 °С), где |t| - абсолютной значение температуры, °С, без учета знака |
|
Максимальный измерительный ток, мА |
1 |
|
Время термической реакции измерительной вставки ТС в водной среде (со скоростью потока 0,91 м/с), с (при 63,2 % полного изменения показаний ТС) |
10 |
|
Электрическое сопротивление изоляции ТС при температуре (25 10)°С и относительной влажности воз- |
1000 |
|
Наименование характеристик |
Значение характеристик |
|
духа от 30 до 80 %, МОм (при 500 В), не менее | |
|
Температура окружающей среды, °С |
от минус 50 до плюс 85 |
|
Степень защиты от воды и пыли по ГОСТ 14254-96 |
IP68 |
|
Габаритные размеры ТС, мм:
|
до 700 (и более по заказу); 6,0; от 50 до 500 (и более по заказу); от 22 до 1219 (и более по заказу); 30/5, 40/6, 50/8, 60/8, 70/10 (и иные по заказу) |
|
Масса, кг, не более |
86 |
|
Средний срок службы ТС, лет, не менее |
15 |
Знак утверждения типа наносится на табличку (шильдик), прикрепленную к ТС способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийКомплектность поставки термопреобразователей представлена в таблице 2.
Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Термопреобразователь сопротивления Rosemount 0085 |
1 шт. |
Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
|
Паспорт |
1 экз. |
- |
|
Руководство по эксплуатации |
1 экз. |
На 10 шт. ТС и меньшее количество при поставке в один адрес |
|
Лист технических данных |
1 экз. |
По дополнительному заказу |
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на термопреобразователи.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления Rosemount 0085ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Rosemount Inc», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
ИзготовителиФирма «Emerson Process Management GmbH&Co. OHG», Германия Адреса:
Frankenstrasse 21, Karlstein, D-63791, Germany;
Argelsrieder Feld, Wessling, D-82234, Germany
Производственная площадка:
Фирма «Beijing Rosemount Far East Instrument Co. Ltd.», Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1030
Лист № 1 Регистрационный № 63889-16 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры Rosemount 644, Rosemount 3144Р
Назначение средства измеренийДатчики температуры Rosemount 644, Rosemount 3144Р (далее - датчики температуры или датчики) предназначены для измерений температуры жидких, твердых и газообразных сред.
Описание средства измеренийПринцип действия датчиков температуры основан на преобразовании преобразователем измерительным (ПИ) сигнала от первичного измерительного преобразователя (ПИП) в унифицированный выходной сигнал постоянного тока 4-20 мА (с наложенным на него цифровым частотно-модулированным сигналом протокола HART), либо в цифровой выходной сигнал протокола Foundation Fieldbus или Profibus PA.
ПИП состоит из измерительной вставки с чувствительным элементом (ЧЭ). В качестве ЧЭ используется термопреобразователь сопротивления (ТС) с номинальной статической характеристикой (НСХ) Pt100 по ГОСТ 6651-2009 (МЭК 60751) или преобразователь термоэлектрический с НСХ К, N, J, E, T, B, R, S по ГОСТ Р 8.585-2001 (МЭК 60584-1), помещенный в защитную арматуру. ПИП могут комплектоваться защитными гильзами, изготовленными из нержавеющей стали или специальных материалов.
Датчики температуры могут использоваться с одним или двумя ЧЭ, находящимися в общей или отдельных защитных арматурах, в зависимости от исполнения.
Датчики могут использовать согласование индивидуальной статической характеристики (ИСХ) ПИП с ПИ при помощи функции Каллендара - Ван Дюзена (КВД).
ПИ конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ПИП и вывода выходного сигнала.
Схема внутренних соединений ПИ с термопреобразователем сопротивления - 2-, 3, 4-х проводная.
Датчики Rosemount 3144Р с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в ПИ программного модуля.
Датчики могут быть представлены единой сборкой ПИП и ПИ, либо отдельными элементами с выносным монтажом ПИ.
Входные и выходные цепи в датчиках температуры гальванически разделены.
Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея.
Датчики температуры могут иметь взрывозащищенное исполнение.
Исполнения датчиков соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность датчиков обеспечивается видами взрывозащиты взрывонепроницаемая оболочка "d", искробезопасная электрическая цепь «i», защитой от воспламенения пыли “t”, а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Фотографии общего вида датчиков температуры представлены на рисунках 1, 2.
Рисунок 1 - Общий вид датчика температуры Rosemount 644
а) б)

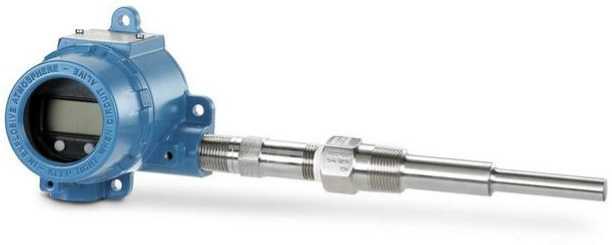

Рисунок 2 - Общий вид датчика температуры Rosemount 3144P: а) Rosemount 3144; б) Rosemount 3144 с опцией X-Well
Программное обеспечениеДатчики температуры имеют только внутреннее метрологически значимое программное обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблицах 1-7:
Таблица 1 - Данные ПО «644Н HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
3 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2 - Данные ПО «644R HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
1 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3 - Данные ПО «644 Fieldbus»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644FF HORNET.BIN |
|
Номер версии (идентификационный номер) ПО (*) |
2.01.011 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4 - Данные ПО «644 Profibus РА»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644PA HORNET.BIN |
|
Номер версии (идентификационный номер) ПО (*) |
1.1.016 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5 - Данные ПО «3144P HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
2 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 6 - Данные ПО «3144P Fieldbus»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144FF HOR- |
|
Номер версии (идентификационный номер) ПО (*) |
2.03.002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 7 - Идентификационные данные ПО «3144Р HART X-Well»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144 X-Well rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Примечание к таблицам 1-7: (*) - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиМетрологические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р приведены в таблицах 8-10.
Таблица 8
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
и 8°“ 2 сц Ч о II |
от -196 до +600 |
10 |
±0,1 для интервала -50 °C<t<+100 °C, (с ИСХ функции КВД) ±0,3 для интервала +100 °C<t<+600 °C, (с ИСХ функции КВД) ±(0,1+0,00171 ) для интервала 0 °C <t<+100 °C, класс допуска АА; ±(0,15+0,0021 ) для интервала -50 °C <t<+450 °C, класс допуска А; ±(0,3+0,0051) для интервала -196 °C<t<+600 °C, класс допуска В |
±0,15 |
±0,10 |
±0,03 |
±0,02 |
±0,10 |
±0,08 |
±0,02 | |
|
PH 00 (а=0,0 0385 °С’1)1) |
от -50 до +300 |
10 |
±(0,15+0,0021), класс допуска А |
- |
- |
- |
- |
±(0,29±0,0 1 ■ |t — toKpl) 2) |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
В |
от +600 до +1800 |
25 |
±0,0025t для интервала +600 °C<t<+1800 °C, класс допуска 2 |
±0,77 |
±0,75 |
±0,03 |
±0,02 |
±0,75 |
- |
±0,02 | |
|
Е |
от - 40 до + 800 |
25 |
±1,5 для интервала -40 °C <t<+375 °C, класс допуска 1; ±0,004t для интервала +375 °C<t<+800 °C, класс допуска 1 |
±0,20 |
±0,20 |
±0,03 |
±0,02 |
±0,20 |
- |
±0,02 | |
|
J |
от - 40 до + 750 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1; ±0,004t для интервала ±375 °C<t<±750 °C, класс допуска 1 |
±0,35 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
К |
от - 40 до + 1200 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1; ±0,004t для интервала ±375 °C <t<±1000 °C, класс допуска 1 ±2,5 для интервала -40 °C <t<±333 °C, класс допуска 2 ±0,0075t для интервала ±333 °C <t<±1200 °C, класс допуска 2 |
±0,50 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
|
N |
от -40 до +1000 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1 ±0,004t для интервала ±375 °C <t<±1000 °C, класс допуска 1 |
±0,50 |
±0,40 |
±0,03 |
±0,02 |
±0,40 |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
R |
от 0 до +1600 |
25 |
±1,0 для интервала 0 °C<t<+1100 °C, класс допуска 1 ±(1+0,003-(t-1000)) для интервала +1100 °C<t<+1600 °C, класс допуска 1 ±1,5 для интервала 0 °C <t<±600 °C, класс допуска 2 ±0,0025t для интервала ±600 °C<t<±1600 °C, класс допуска 2 |
±0,75 |
±0,60 |
±0,03 |
±0,02 |
±0,60 |
- |
±0,02 | |
|
S |
от 0 до +1600 |
25 |
±0,70 |
±0,50 |
±0,03 |
±0,02 |
±0,50 |
- |
±0,02 | ||
|
т |
от -40 до +350 |
25 |
±0,5 для интервала -40 °C <t<±125 °C, класс допуска 1 ±0,004t для интервала ±125 °C <t<±350 °C, класс допуска 1 |
±0,35 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
Примечания к таблице 8:
-
1. 1) Для ПИ Rosemount 3144P с опцией X-Well.
-
2. 2) t - значение измеряемой температуры, °С; toKp- температура окружающей среды, °С
-
3. Пределы допускаемой основной погрешности датчиков температуры (Ддт) с термопреобразователями сопротивления, °С, вычисляются по формуле:
Цифровой сигнал: Ддт= ± гДти** + Ann*
Аналоговый сигнал: Ддт =±
-
4. Пределы допускаемой основной погрешности датчиков температуры (Д0) с преобразователями термоэлектрическими, °С, вычисляются по формуле:
Цифровой сигнал: Ддт= ± -I- Лх +■ дпп1
Аналоговый сигнал: Ддт= ±^Т1Ц'‘ + Aiian* + Дх + Дппа
где:
Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических: ±0,5 °С (для Rosemount 644), ±0,25 °С (для Rosemount 3144P и Rosemount 644 с опцией P8);
Дтц - предел допускаемой основной погрешности ПИ по цифровому сигналу;
Дпп - предел допускаемого отклонения от НСХ первичного измерительного преобразователя;
Дцап - предел допускаемой основной погрешности цифро-аналогового преобразования.
таблица 9
|
Тип НСХ / входной сигнал |
Диапазон измерений температуры, °С |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды ПИ Rosemount 6441) | |
|
Цифрового сигнала, °С/ 1°С |
ЦАП, % (от диапазона измерений)/ 1°С2) | ||
|
Pt100 (а=0,00385) |
от минус 196 до плюс 600 |
±0,003 |
±0,001 |
|
В |
от 600 до 1800 |
±0,014 (t > 1000 °C) ±(0,032-(0,0025 % от (t - 300)) (300 °C < t < 1000 °C) ±(0,054-(0,011 % от (t - 100)) (100 °C < t < 300 °C) |
±0,001 |
|
Е |
от - 40 до + 800 |
±(0,005 + (0,0043 % от t)) |
±0,001 |
|
J |
от - 40 до + 750 |
±(0,0054+(0,00029 % от t)) (t0 С) ±(0,0054+(0,0025 % от |t|)) (t<0 С) |
±0,001 |
|
К |
от - 40 до + 1200 |
±(0,0061+(0,0054 % от t)) (t0 С) ±(0,0061+(0,0025 % от |t|)) (t<0 С) |
±0,001 |
|
N |
от - 40 до + 1000 |
±(0,0068+(0,00036 % от t)) |
±0,001 |
|
R |
от 0 до 1600 |
±0,016 (t > 200 °C) ±(0,023-(0,0036 % от t)) (t < 200 °C) |
±0,001 |
|
S |
от 0 до 1600 |
±0,016 (t > 200 °C) ±(0,023-(0,0036 % от t) (t < 200 °C) |
±0,001 |
|
Т |
от - 40 до + 350 |
±0,0064 (t0 С) ±(0,0064+(0,0043 % от |t|)) (t<0 С) |
±0,001 |
Примечания к таблице 9:
-
1. 1) При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 °С до плюс 85 °С.
-
2. 2) - относится к выходному сигналу 4-20мА.
-
3. t - значение измеряемой температуры, °С.
-
4. Пределы допускаемой дополнительной погрешности датчиков при обмене данными по протоколам HART, Foundation Fieldbus и Profibus PA равны пределам погрешности цифрового сигнала.
-
5. Дополнительная погрешность датчиков с аналоговым выходным сигналом 4-20 мА равна сумме погрешностей цифрового сигнала и ЦАП.
Таблица 10
|
Тип НСХ / входной сигнал |
Диапазон измерений температуры, °С |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды ПИ Rosemount 3144P1) | |
|
Цифрового сигнала, °С/1 °С |
ЦАП, % (от диапазона измерений)/ 1 °С2) | ||
|
Pt100 (а=0,00385) |
от минус 196 до плюс 600 |
±0,0015 |
±0,001 |
|
Pt100 (а=0,00385 °С-1)3) |
от -50 до +300 |
±0,0058 |
±0,001 |
|
В |
от 600 до 1800 |
±0,014 (t > 1000 °C) ±(0,029-(0,0021 % от (t - 300)) (300 °C < t < 1000 °C) ±(0,046-(0,0086 % от (t - 100)) (100 °C < t < 300 °C) |
±0,001 |
|
Е |
от - 40 до + 800 |
±(0,004+(0,00043 % от t)) |
±0,001 |
|
J |
от - 40 до + 750 |
±(0,004+(0,00029 % от t)) (t 0 °C) ±(0,004+(0,0020% от |t|)) (t<0 °C) |
±0,001 |
|
К |
от - 40 до + 1200 |
±(0,005+(0,00054 % от t)) (t 0 °C) ±(0,005+(0,0020 % от |t|)) (t<0 °C) |
±0,001 |
|
N |
от - 40 до +1000 |
±(0,005+(0,00036 % от t)) |
±0,001 |
|
R |
от 0 до 1600 |
±0,015 (t > 200 °C) ±(0,021-(0,0032 % от t)) (t < 200 °C) |
±0,001 |
|
S |
от 0 до 1600 |
±0,015 (t > 200 °C) ±(0,021-(0,0032 % от t)) (t < 200 °C) |
±0,001 |
|
Т |
от - 40 до + 350 |
±0,005 (t0 С) ±(0,005+(0,0036 % от |t|)) (t<0 °C) |
±0,001 |
Примечания к таблице 10:
-
1. 1) При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 °С до плюс 85 °С.
-
2. 2) - относится к выходному сигналу 4-20мА.
-
3. 3) Для ПИ Rosemount 3144P с опцией X-Well.
-
4. t - значение измеряемой температуры, С.
-
5. Пределы допускаемой дополнительной погрешности датчиков при обмене данными по протоколам HART, Foundation Fieldbus и Profibus PA равны пределам погрешности цифрового сигнала.
-
6. Дополнительная погрешность датчиков с аналоговым выходным сигналом 4-20 мА равна сумме погрешностей цифрового сигнала и ЦАП.
Технические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р приведены в таблице 11.
Таблица 11 - Технические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART, Foundation Fieldbus, Profibus-PA |
|
Напряжение питания, В * |
от 12 до 42,4 18,1 до 42,4 9 до 32 |
|
Дополнительная погрешность от изменения номинального напряжения питания, % (от диапазона измерений)/1 В |
±0,005 |
|
Масса (в зависимости от исполнения датчика), кг, не более |
86 |
|
Длина монтажной части (в зависимости от исполнения датчика), мм, не более |
9999 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 от -51 до +85 (спец. опция) от -60 до +85 (спец. опция) |
|
- относительная влажность, % |
до 99 |
|
Степень защиты от воды и пыли |
IP66, IP68 |
|
Средний срок службы, лет, не менее |
10 |
|
* В зависимости выходного сигнала датчика. | |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийКомплектность приведена в таблицах 12-13.
Таблица 12 - Комплект поставки датчика температуры Rosemount 644
|
Наименование |
Кол. |
Примечание |
|
Датчик температуры Rosemount 644 |
1 шт. | |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Руководство по эксплуатации |
1 экз. |
На 10 штук ДТ Rosemount 644 и меньшее количество при поставке в один адрес |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Датчик температуры Rosemount 644. Паспорт |
1 экз. |
Таблица 13 - Комплект поставки датчика температуры Rosemount 3144P
|
Наименование |
Кол. |
Примечание |
|
Датчик температуры Rosemount 3144P |
1 шт. | |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Руководство по эксплуатации |
1 экз. |
На 10 штук ДТ Rosemount 3144P и меньшее количество при поставке в один адрес |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Датчик температуры Rosemount 3144P. Паспорт |
1 экз. |
Примечание:
По дополнительному заказу могут поставляться: полевой коммуникатор модели 475, оборудование HART, Foundation Fieldbus, Profibus PA, различные монтажные элементы.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 644, Rosemount 3144РГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-024-51453097-2015 «Датчики температуры Rosemount 644, Rosemount 3144P. Технические условия»
Техническая документация фирмы «Rosemount, Inc.»
ИзготовительФирма «Rosemount, Inc.», США
Адреса:
8200 Market Boulevard, Chanhassen, MN 55317, USA;
6021 Innovation Boulevard, Shakopee, MN 55379, USA;
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Производственная площадка:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018
(Редакции приказов Росстандарта № 839 от 03.05.2018 г., № 1354 от 07.08.2020 г.)
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1030
Лист № 1 Всего листов 4 Регистрационный № 69487-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Rosemount 0065
Назначение средства измеренийТермопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Описание средства измеренийПринцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ преобразователя, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТС соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
Взрывобезопасные исполнения ТС соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТС обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», искробезопасная электрическая цепь «i», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных газовых средах.
ТС различаются по области применения и по конструктивному исполнению защитной арматуры.

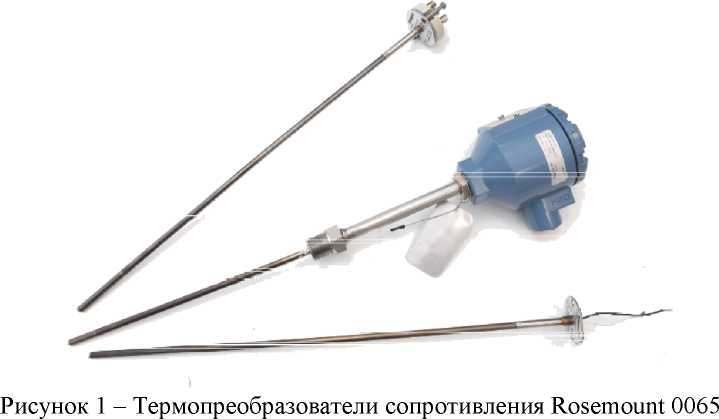

Общий вид ТС представлен на рисунке 1.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измеряемых температур, °С
|
от 0 до +100 от -50 до +450 от -196 до +600 |
|
Класс допуска по ГОСТ 6651-2009 |
АА, А, В |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °С
|
± (0,1 + 0,0017|t|) ± (0,15 + 0,002|t|) ± (0,3 + 0,005|t|) где t -значение измеряемой температуры, °С |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Максимальный измерительный ток, мА |
0,2 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции измерительной вставки, с, не более |
10 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа FX |
|
Диапазон температур при транспортировании, °С |
от -50 до +50 |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре +35 °С, % |
от 92 до 98 |
|
Степень защиты от пыли и воды |
IP54, IP65, IP66, IP68 |
|
Маркировка взрывозащиты |
0Ех ia ИС Т5, Т6 Ga X, Ga/Gb Ех ia 11С Т6 Х, 1Ех ia ПС Т6 Gb X, 1Ex d IIC T6...T1 Gb X, 1Ex db IIC T6...T1 Gb X, Ех tb ШС Т130°С Db X |
|
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота |
10000 6,2 130x130 |
|
Масса, кг, не более |
10 |
|
Вероятность безотказной работы ТС за 2000 ч, не менее |
0,8 |
|
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) |
15 |
наносится на табличку ТС способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
Rosemount 0065 |
1 шт. |
|
Руководство по эксплуатации 1) |
12.5307.000.00 РЭ |
1 экз. |
|
Лист технических данных 2) |
00825-0207-2654 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) - на 10 шт. ПТ и меньшее количество при поставке в один адрес; 2) - по требованию заказчика. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к термопреобразователям сопротивления Rosemount 0065ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация изготовителя «Emerson Process Management GmbH&Co. OHG», Германия.
Изготовитель“Emerson Process Management GmbH&Co. OHG”, Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling
Телефон: +49 (0) 8153 939 - 0, факс: +49 (0) 8153 939 - 172
Web-сайт: www.EmersonProcess.de
Производственная площадка:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательный центрОбщество с ограниченной ответственностью "ПРОММАШ ТЕСТ" (ООО "ПРОММАШ ТЕСТ")Адрес: 117246, г. Москва, Научный проезд, д.8, стр.1, пом. XIX, комн. № 14-17 Тел. +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
