ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Метан-реле шахтные искробезопасные ИМРШ (далее по тексту метан-реле) предназначены для измерений и контроля объемной доли метана в атмосфере горных выработок.

Для измерения объемной доли метана метан-реле, в зависимости от модификации используются датчики различных типов.

Метан-реле модификация ИМРШ.ПБО - установлен оптический датчик.

Метан-реле модификация ИМРШ.ПБТ - установлен термохимический датчик.

Принцип действия оптического датчика основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,3 до 3,4 мкм. Принцип действия термохимического датчика основан на беспламенном сжигании метана на рабочем элементе датчика. Появление метана приводит к изменению сопротивления рабочего резистора датчика, разбалансировке моста и выходного напряжения диагонали моста пропорциональное концентрации метана.

Конструктивно метан-реле состоит из следующих блоков:

ИМРШ.ПБх - переносной блок состоит из пластикового корпуса с размещенными в нем печатными платами, датчиком метана, пьезодинамиком, светодиодами и Li-ion аккумулятором. На лицевой панели ИМРШ.ПБх расположены: 3 RGB светодиода для отображения состояния устройства и индикациирежимов работы/ошибок, отверстие пьезодинамика, отверстия датчика метана, кнопка управления. На тыльной стороне в углублении расположены подпружиненные ленточные контакты, предназначенные для заряда встроенного аккумулятора, подачи питания и обмена данными с блоком ИМРШ.КМ

ИМРШ.КМ - комбайновый модем представляет собой защитный металлический кожух устанавливаемый на горной машине, внутри которого находится блок управления с оптическим реле, клемник и PLC-модем.

Метан-реле имеют следующие функции:

• - измерение концентрации метана в атмосфере;

• - запись в энергонезависимую память и передача измеренного значения объемной доли метана в атмосфере;

• - подача световой и звуковой сигнализации при достижении значения объемной доли метана заданных уровней (тревога и авария);

• - передача результатов измерений на ПК (при использовании ИМРШ.ЗС);

• - индикация состояния и неисправности;

• - передача результатов измерений в виде аналогового от 0,4 до 2 В и цифрового (RS-485 протокол Modbus) выходных сигналов для интегрирования в информационно-измерительные системы (при использовании ИМРШ.ШМ).

Метан-реле предназначены для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, является пыле и влагозащищенным в соответствии с исполнением IP 54 по ГОСТ 14254-96.

Для предотвращения несанкционированного доступа корпус метан-реле пломбируется.

Внешний вид и схема пломбировки метан-реле от несанкционированного доступа приведена на рисунках 1, 2.

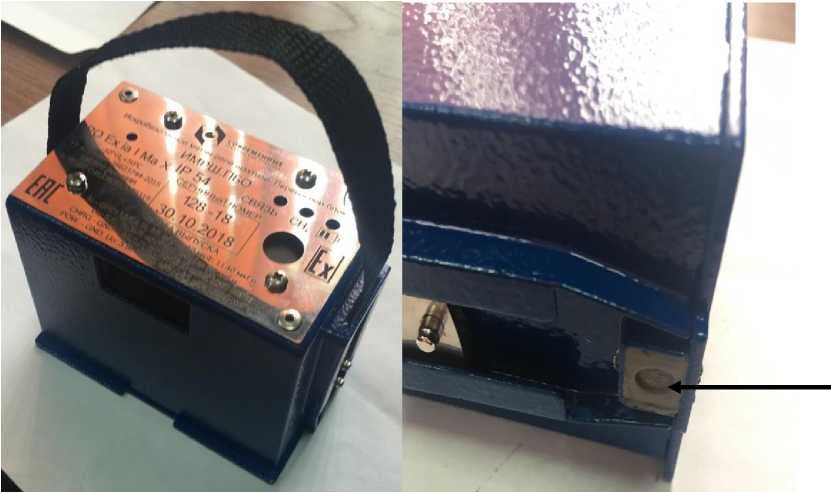

Рисунок 1 - Внешний вид ИМРШ.ПБх (стрелкой указано место нанесения защитной пломбы)

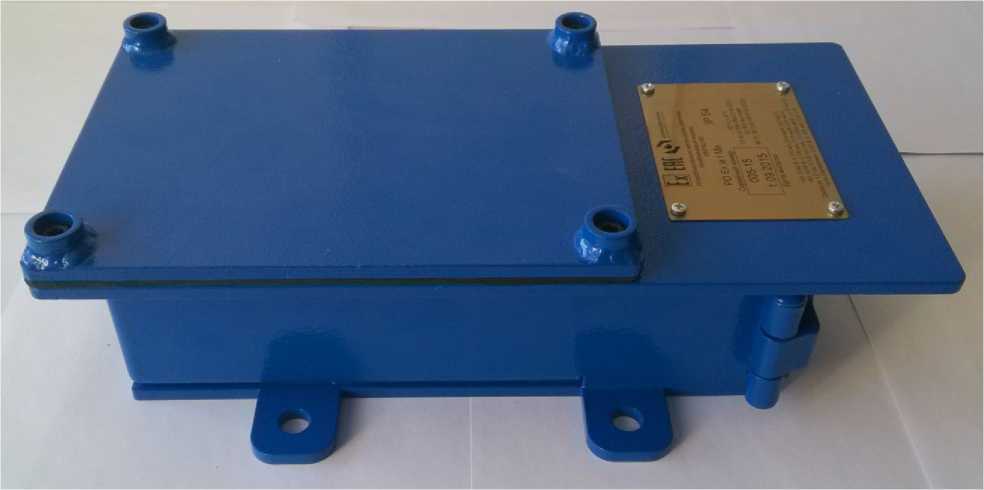

Рисунок 2 - Внешний вид ИМРШ.ШМ

Метан реле имеет встроенное программное обеспечение далее (ПО), разработанное фирмой-изготовителем специально для решения задач измерения объемной доли метана. Встроенное ПО измерителя состоит из программы управления измерением и передачи данных блока ИМРШ.ПБх.

К метрологически значимой части относится все ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные данные встроенного программного обеспечения

Метрологические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 2. Технические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 3.

Таблица 2

Таблица 3

наносится на шильд ИМРШ и титульный лист Руководства по эксплуатации в верхнем правом углу методом компьютерной графики.

Комплектность средства измерений Комплектность метан-реле приведена в таблице 4.

Таблица 4

осуществляется по документу МП 06-013-2016 «Метан-реле шахтное искробезопасное «ИМРШ» Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 29 февраля 2016 г.

Основные средства поверки:

- государственные стандартные образцы газовой смеси - метан в воздухе, метан в азоте №№ 10530-2014, 10532-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска клейма на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.578-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Правила безопасности в угольных шахтах утвержденные приказом Ростехнадзора от 19.11.2013 №550»

Технические условия ТУ 4215-001-26625559-2015

ООО «Современные технические решения», г.Кемерово

(ООО «СТР»)

ИНН 4205293475

Адрес: 650002, Кемеровская область, г. Кемерово, ул. Институтская, д. 1 каб. 274

Телефон (факс): (384-2) 76-70-89

Web-сайт: www.str-sib.ru

E-mail: office@str-sib.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области»

Адрес: 650991, Кемеровская область, г. Кемерово, ул. Дворцовая, д. 2

Телефон: (384-2) 36-43-89

Факс: (384-2) 75-88-66

Web-сайт: www.кцсм.рф

E-mail: kemcsm@kmrcsm.ru

Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30063-12 от 13.11.2012 г.
