Название

Децимальный номер

Анализируемая среда

Особенности конструкции

1

2

3

4

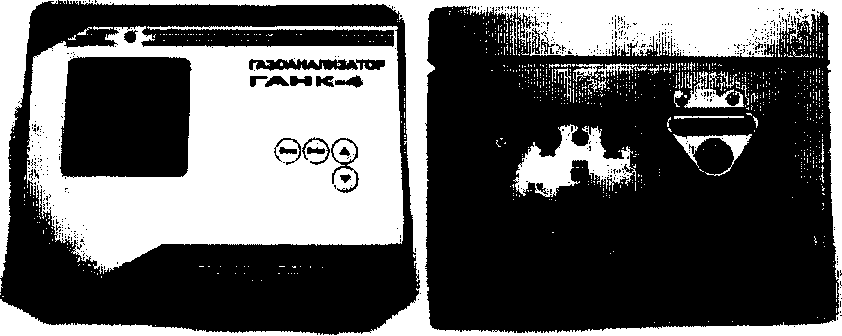

ГАНК-4 АР

4215.002.

56591409-2002

Атмосферный и воздух рабочей зоны

Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу

ГАНК-4 А

4215.002.

56591409-2002-01

Атмосферный воздух

ГАНК-4 Р

4215.002.

56591409-2002-02

Воздух рабочей зоны

1

2

3

4

ГАНК-4С

4215.002.

56591409-2002-03

Атмосферный и воздух рабочей зоны

Стационарный, необслуживаемый, для непрерывного контроля

ГАНК-4 М

4215.002.

56591409-2002-04

Атмосферный и воздух рабочей зоны

Стационарный, многоканальный

ГАНК-4 РБ

4215.002.

56591409-2002-05

Атмосферный и воздух рабочей зоны

Переносной, роботизированный. Обеспечивает возможность работы на ходу.

ГАНК-4Ф

4215.002.

56591409-2002-06

Контроль окружающей среды по физфакторам

Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v 8.18.bin

Номер версии (идентификационный номер) ПО

не ниже 8.18

Цифровой идентификатор ПО

9F6453D8109A900E4953554280FC11EB

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v 8.21.01bin

Номер версии (идентификационный номер) ПО

не ниже 8.21

Цифровой идентификатор ПО

D0B9CDD4E24643038737EFA5206E779A

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v 8.22.01 bin

Номер версии (идентификационный номер) ПО

не ниже 8.22

Цифровой идентификатор ПО

8793067F4BB829EF5A852FEC38378B2E

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v 8.21.02. bin

Номер версии (идентификационный номер) ПО

не ниже 8.21

Цифровой идентификатор ПО

5C054E7212BDFA2331B4D2EAD15075DA

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v 8.21.02.bin

Номер версии (идентификационный номер) ПО

не ниже 8.21

Цифровой идентификатор ПО

5C054E7212BDFA2331B4D2EAD15075DA

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

rbf vl .01 .hex

Номер версии (идентификационный номер) ПО

не ниже 1.01

Цифровой идентификатор ПО

029DB8B5B97F124D5EOFFD3OA8DDAOAC

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

fid v 2.01.hex

Номер версии (идентификационный номер) ПО

не ниже 2.01

Цифровой идентификатор ПО

45B90B2EA4A6F952560640B473E9F7E4

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

fig v 2.01.hex

Номер версии (идентификационный номер) ПО

не ниже 2.01

Цифровой идентификатор ПО

03858FC74E225DE91E09012033DE4507

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ech v 2.01.hex

Номер версии (идентификационный номер) ПО

не ниже 2.01

Цифровой идентификатор ПО

64AF2A5EFE941DB75A317658B5D21811

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ech v 2.01.hex

Номер версии (идентификационный номер) ПО

не ниже 2.01

Цифровой идентификатор ПО

64AF2A5EFE941DB75A317658B5D21811

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

oxy v 2.01.hex

Номер версии (идентификационный номер) ПО

не ниже 2.01

Цифровой идентификатор ПО

79FAFB А4ЁА4А14796В АС831713042D9F

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

smartv 1.02.hex

Номер версии (идентификационный номер) ПО

не ниже 1.02

Цифровой идентификатор ПО

BF293B125E3A3332AB3BB31EEF415AD3

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

dyn v 1.02.hex

Номер версии (идентификационный номер) ПО

не ниже 1.02

Цифровой идентификатор ПО

1FA5E02C9242B03BD86971727735F751

Алгоритм вычисления цифрового идентификатора ПО

MD5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

rib v 2.02.hex

Номер версии (идентификационный номер) ПО

не ниже 2.02

Цифровой идентификатор ПО

D5ED19EC5E7AAE28ABEB6371987B4A33

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование характеристики

Значение

Диапазон измерений концентраций вредных веществ в атмосферном воздухе

от 0,5 ПДКсс до 0,5 ПДКр.₃.

Диапазон измерений концентраций вредных веществ в воздухе рабочей зоны

от 0,5 ПДКр з. до 20 ПДКр з.

Диапазон измерений концентраций вредных веществ в вентвыбросах (и технологических газах)

более 20ПДК_р.з. с разбавителями

Пределы основной относительной погрешности измерений, %

±20

Пределы допускаемой дополнительной погрешности обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности

0,2

Наименование характеристики

Значение

1

2

Габаритные размеры переносного газоанализатора, мм, не более

250x200x150

Габаритные размеры стационарного газоанализатора, мм, не более

Время работы без корректировки, месяцев, не менее

350x330x275

Время работы без подзарядки аккумулятора, час, не менее

12

4

Масса переносного газоанализатора, кг, не более

3,5

Масса стационарного газоанализатора, кг, не более

8,0

Потребляемая мощность переносного газоанализатора, В А, не более

8

Потребляемая мощность одного модуля стационарного

газоанализатора, В А, не более

20

1

2

Условия эксплуатации газоанализатора:

- температура окружающего воздуха, °C: а) без применения термостата

от +5 до +50

б) с использованием термостата

от -50 до +5

- относительная влажность окружающего воздуха при температуре +35°С, %, не более

80

- атмосферное давление, кПа

от 86,0 до 106,7

Срок службы газоанализатора, лет, не менее

8

Время прогрева после включения прибора, мин, не более

15

Время цикла измерений, с, не более: - для химкассет

30

- для встроенных датчиков

20

Продолжительность отбора пробы, с, не более

30

Напряжение питания, В

220

Частота, Гц

50±1

Напряжение питания от аккумулятора, В

12,0^

Наименование вещества

Хим. формула

Диапазоны измерений массовых концентраций вредных веществ, мг/м³

А атмосферного воздуха 0,5ПДКсс - 0,5ПДК_оз.

Р воздуха рабочей зоны 0,5ПДК_рз.-20ПДК_о.з.

1

2

3

L

Азота диоксид

NO₂

0,02

1

1

40

Азота оксид

NO

0,03

2,5

2,5

100

Акрилонитрил (проп-2-енонитрил)

C₃H₃N

0,015

0,25

0,25

10

Акролеин (проп-2ен-1-аль)

С3Н4О

0,005

0,1

0,1

4

Аммиак

NH₃

0,02

10

10

400

Ангидрид сернистый (сера диоксид)

so₂

0,025

5

5

200

Ацетальдегид (этаналь)

C2H3OH

0,005

2,5

2,5

100

Ацетон (пропан-2-он)

СзНбО

0,175

100

100

4000

Ацетонитрил (уксусной кислоты нитрил)

C2H3N

0,05

5

5

200

Аэрозоль краски (по ксилолу)

-

0,1

25

25

1000

Бензин

-

0,75

50

50

2000

Бензол

с₆н₆

0,05

2,5

2,5

100

Бутанол (Бутан-2-ол) (бутиловый спирт)

C4H9OH

0,05

5

5

200

Бутилацетат

С₆Н1₂О₂

0,05

25

25

1000

Бутилен (2-метилпроп-1-ен, бут-Ген)

С₄Н₈

1,5

50

50

2000

Винилацетат этенилацетат

С₄НбО₂

0,075

5

5

200

Дизельное топливо

-

30

150

150

6000

1

2

3

4

1,2-Дихлорэтан

С₂Н4С1₂

0,5

5

5

200

Изобутанол (Бутан-1-ол)

с₄н₁₀о

0,05

5

5

200

Изопропилбензол (1-Метилэтил-бензол)

С₉Н12

0,007

25

25

1000

Кислота муравьиная (Метановая кислота)

СН₂О₂

0,025

0,5

0,5

20

Ксилол (диметилбензол)

С₈Н_1О

0,1

25

25

1000

Метанол

СНзОН

0,25

2,5

2,5

100

Метил-2-метилпроп-2-еноат (Метил метакрилат метиловый эфир метакриловой кислоты)

С₅Н₈О₂

0,005

5

5

200

Метилбензол (толуол)

с₇н₈

0,3

25

25

1000

Метантиол (метилмеркаптан)

CH₃SH

0,003

0,4

0,4

16

2-Аминоэтанол (Моноэтаноламин)

C₂H₇NO

0,01

0,25

0,25

10

Нафталин

СюН₈

0,0035

10

10

400

Озон

Оз

0,015

0,05

0,05

2

Пропан-2-ол (Изопропанол)

СзН₈О

0,3

5

5

200

Пропен(пропилен)

СзНб

1,5

25

25

200

Углерод (Сажа)

с

0,025

2

2

80

Дигидросульфид (Сероводород)

H₂S

0,004

5

5

200

Сероуглерод (углерод дисульфид)

cs₂

0,0025

1,5

1,5

60

Пентан-1-ол (Спирт амиловый)

С5Н11ОН

0,005

5

5

200

Этенилбензол (Стирол)

c₈H₈

0,001

5

5

200

Углерода диоксид

со₂

1950

4500

4500

180000

Углерод оксид (Угарный газ)

со

1,5

10

10

400

Тетрахлорметан (Углерод 4-х хлористый)

ссь₄

0,035

5

5

200

Гидроксибензол (Фенол)

С₆Н₅ОН

0,0015

0,15

0,15

6

Формальдегид

СН₂О

0,0015

0,25

0,25

10

Гидрофторид (Фтороводород)

HF

0,0025

0,25

0,25

10

Хлор

сь₂

0,015

0,5

0,5

20

Хлорбензол

С_бН₅С1

0,05

25

25

1000

Гидрохлорид (Хлороводород)

НС1

0,05

2,5

2,5

100

Циклогексанон

СбНюО

0,02

5

5

200

Этанол (Этиловый спирт)

С₂Н₅ОН

2,5

500

500

20000

Эпоксиэтан (Этилена оксид)

СгЩО

0,015

0,5

0,5

20

1

2

3

А

Этантиол (Этилмеркаптан)

C2H5SH

0,5

20

2-Этоксиэтанол (Этилцеллозольв)

с₄н₁₀о₂

0,35

5

5

200

Примечание - для NO2 диапазон (0,02 - 1,00) мг/м³ (А) - атмосферный воздух, диапазон (1 - 40) мг/м³ (Р) - воздух рабочей зоны, где 0,02 мг/м³ - половина среднесуточной концентрации; 1,00 мг/м³ - половина среднесменной концентрации, 40 мг/м³ - 20 ПДК рабочей зоны.

Измеряемая величина

Единица измерений

Диапазон измерений

Шум

Дб

от 20 до 130

Вибрация

Дб

от 20 до 160

Освещенность, Е

Лк

от 1 до 20000

Пульсация освещенности

%

от 0 до 20

Тепловое излучение

мкВт/см²

от 15 до 1000

Электрическое поле, 50 Гц

от 0,1 В/м до 100 кВ/м

Магнитное поле, 50 Гц

от 10 А/м до 10 кА/м

СВЧ излучение

мкВт/см²

от 0,5 до 2000,0

Радиация

мкр/ч

от 10 до 3000

Аэроины

шт/м³

20 до 5000

Температура, Т

°C

от -50 до +50

Влажность, Н

%

Одо 95

Давление, Р

мм. рт. ст.

700 до 800

Скорость воздуха, V

м/с

0,1 до 20,0

Статическое поле

В/м

0,3 до 180,0

Примечание - возможна выдача показаний других физических факторов по заявкам заказчика.

Наименование

Обозначение

Количество

1

2

3

Газоанализатор ГАНК-4

1 шт.

Кабель питания сетевой

1 шт.

Встроенный аккумулятор 12 В 7,2 А ч

1 шт.

Зарядное устройство

1 шт.

Сумка - кофр

1 шт.

Изделие с ограниченным ресурсом - набор химкассет

1 шт.

1

2

3

Комплект ЗИП:

• - фильтр сорбционный ФС-1;

• - фильтр пылевой ФП-1;

• - зонд отбора проб;

• - предохранитель ЗА;

• - набор химкассет.

1 шт.

1 шт.

• 1 шт.

• 2 шт.

1 шт.

Кабель подключения компьютера

По специальному заказу

Диск с программным обеспечением

Дожигатель

КПГУ 413322 012 ТУ

По специальному заказу

Устройство пробоподготовки УП1/1

КПГУ 413322 009 ТУ

По специальному заказу

Устройство пробоподготовки УП1/2

КПГУ 413322 010 ТУ

По специальному заказу

Влагоотделитель

КПГУ 413322 008 ТУ

По специальному заказу

Термостат ТП-1

КПГУ 413322 007 ТУ

По специальному заказу

Термостат ТС-1

КПГУ 413322 007-01 ТУ

По специальному заказу

Разбавитель РП-1

КПГУ 413322 013 ТУ

По специальному заказу

Разбавитель РП-2

КПГУ 413322 005 ТУ

По специальному заказу

Разбавитель РП-1/2

КПГУ 413322 014 ТУ

По специальному заказу

Разбавитель РС-2

КПГУ 413322 006 ТУ

По специальному заказу

Методика выполнения измерений вредных веществ в воздухе

По специальному заказу

Примечания:

• 1 Методика поверки поставляется в 1 экземпляре на партию газоанализаторов, отправляемых в один адрес.

• 2 Дожигатель поставляется по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).

• 3 Термостат ТП-1 и ТС-1 поставляются по отдельному заказу.

• 4 Устройства пробоподготовки УП, разбавители РП и PC и влагоотделитель поставляются по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).

• 5 Методика выполнения измерений вредных веществ поставляется по отдельному заказу на конкретный газоанализатор с учетом диапазонов измерений.

Наименование методики измерений

Регистрационный номер по Федеральному реестру методик измерений

1

2

Методика измерений массовой концентрации фреонов в атмосферном воздухе и воздухе рабочей зоны газоанализатором ГАНК-4, № 1-23-2013

ФР.1.31.2014.17138

Методика измерений массовой концентрации серо- и азотсодержащих органических соединений в атмосферном воздухе газоанализатором ГАНК-4. № 1-22-2013

ФР.1.31.2014.17137

Методика измерений № 1-20-2013. Методика измерений массовой концентрации марганца в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2013.14153

Методика измерений массовой кон-центрации металлов и их неорганических соединений в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2013.14152

Методика измерений массовой концен-трации пыли в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена взамен ФР.1.31.2008.06146)

ФР.1.31.2012.12433

Методика измерений массовой кон-центрации вредных веществ в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена взамен ФР. 1.31.2008.05006)

ФР.1.31.2012.12432

Методика измерений массовой концентрации органических спиртов в атмосферном воздухе газосигнализатором ГАНК-4

ФР.1.31.2012.12313

Методика выполнения измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в атмосферном воздухе газоанализатором ГАНК-4

ФР.1.31.2011.12312

МВИ массовой концен-трации элегаза и продуктов его распада в пересчете на диоксид серы в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2010.06969

МВИ массовой концен-трации вредных веществ в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4;

ФР.1.31.2010.06968

1

2

МВИ массовой концентрации предельных углеводородов и углеводородов нефти в атмосферном воздухе

ФР.1.31.2010.06967

МВИ массовой концентрации пыли в атмосферном воздухе газоанализатором ГАНК-4

ФР.1.31.2010.06966

МВИ массовой концентрации непредельных и ароматических углеводородов, оксидов и ацетатов некоторых органических веществ в атмосферном воздухе

ФР.1.31.2010.06965

МВИ массовой концентрации кислых и основных паров в атмосферном воздухе газоанализатором ГАНК-4

ФР.1.31.2009.06145

МВИ массовой концентрации вредных веществ в атмосферном воздухе газоанализатором ГАНК-4

ФР.1.31.2009.06144

Методика измерений массовой концентрации вредных веществ в промышленных выбросах газоанализатором

ФР.1.31.2011.11325

Методика измерений № 1-12-2001 массовой концентрации серо- и азотосодержащих органических соединений в

ФР.1.31.2011.09651

Методика измерений № 1-11-2011 массовой кон-центрации эфиров, кетонов и альдегидов в воздухе рабочей зоны

ФР.1.31.2011.09650

Методика измерений № 1-10-2011 массовой концентрации неорганических соединений некоторых металлов в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2011.09649

Методика измерений массовой концентрации непредельных и ароматических углеводородов, ацетатов и оксидов органических веществ в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2010.08576

МВИ измерений массовой концен-трации фреонов в воздухе рабочей зоны газоанализатором ГАНК -4

ФР.1.31.2010.07149

Методика измерений массовой кон-центрации галогенопроизводных ароматических, предельных и непредельных углеводородов в воздухе рабо-чей зоны газоанализатором ГАНК-4

ФР.1.31.2011.10429

Методика измерений объёмной доли кислорода в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2011.10428

Методика измерений массовой кон-центрации предельных углеводородов и углеводородов нефти в воздухе рабочей

ФР.1.31.2010.08575

Методика измерений массовой кон-центрации спиртов в воздухе рабочей зоны газоанализатором ГАНК-4

ФР.1.31.2010.08574

Методика измерений массовой кон-центрации кислых и основных паров в воздухе рабочей зоны газоанализатором

ФР.1.31.2010.08573

Методика измерений массовой концентрации вредных веществ в воздухе пассажирского помещения и кабины автомобильного транспортного средства газоанализатором

ФР.1.31.2011.11326
