Изменения в описание типа на теплосчетчика МКТС

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики МКТС (далее - теплосчетчики) предназначены для измерения и учета тепловой энергии, объемного и массового расхода, объема и массы, температуры и давления теплоносителя в открытых и закрытых системах водяного теплоснабжения, теплопотребления и теплоотведения; объемного и массового расхода, объема и массы, температуры и давления воды в системах водоснабжения и водоотведения; массы и массового расхода воды, объемного расхода, объема, температуры и давления жидких сред (воды, молока, соков, алкогольной продукции с содержанием этилового спирта до 60% и др.) в трубопроводах технологического оборудования.

Принцип работы теплосчетчика состоит в измерении объемного расхода, температуры и давления жидкости в трубопроводах с помощью входящих в его состав преобразователей, вычислении на основе этих измерений массового расхода (для воды) и тепловой энергии (для систем водяного теплоснабжения, теплопотребления и теплоотведения), с последующим отображением на дисплее и архивированием перечисленных параметров. При расчетах плотность и энтальпия воды вычисляются согласно ГСССД 98-2000. Заложенные в теплосчетчик алгоритмы расчетов и порядок учета параметров теплопотребления соответствуют «Правилам коммерческого учета тепловой энергии, теплоносителя» и МИ 2714-2002.

В зависимости от монтажной и настроечной конфигурации теплосчетчика учет тепловой энергии и/или параметров потока жидкости в трубопроводах производится в одной или в нескольких (до 4-х) системах тепло-водоснабжения, каждая из которых может включать в себя от 1 до 3 трубопроводов. Совокупность элементов теплосчетчика, непосредственно участвующих в измерении, расчете и учете параметров одной такой системы, называется далее узлом учета (УУ).

В состав теплосчетчика входят:

• •  системный блок (СБ);

• •  до 16 измерительных модулей (ИМ), 12 из которых могут включать в свой состав электромагнитные преобразователи расхода (ПР);

• •  до 16 первичных преобразователей температуры (ПТ);

• •  до 16 первичных преобразователей давления (ПД);

• •  до 12 преобразователей расхода или счетчиков воды с импульсным выходным сигналом (ПРИ).

Системный блок выполняет функции вычисления, архивирования данных, поддержки интерфейсов связи, обеспечивает стабилизированным питанием все элементы теплосчетчика. Он выполнен в виде настенного шкафа, содержит дисплей, клавиатуру, блок питания, плату вычислителя, зажимы и разъемы для подсоединения кабелей различных интерфейсов и питания.

Блок питания СБ может быть сетевым или бесперебойным, обеспечивающим питание теплосчетчика от встроенного аккумулятора до нескольких часов (в зависимости от комплектации теплосчетчика) при пропадании сетевого напряжения.

Плата вычислителя (материнская плата) содержит микроконтроллер, управляющий процессами обработки данных в теплосчетчике, энергонезависимую память для хранения архивов, микросхему часов реального времени и календаря с литиевым элементом резервного питания, интерфейсы RS-232 и RS-485, а также слотовые разъемы для установки сменных плат расширения, реализующих дополнительные функции: различные интерфейсы для связи с внешними устройствами, запись архивов на USB флэш-диск, печать протоколов на принтер, токовые и частотные выходы, регулирование температуры теплоносителя и др.

Выпускается как полная (СБ-04), так и упрощенная (СБ-05) модификация системного блока. Последняя имеет меньшие габариты, в ней сокращено максимальное количество узлов учета и количество подключаемых измерительных модулей, отсутствует возможность использования встроенного бесперебойного блока питания.

Измерительные модули предназначены для измерения расхода, температуры и давления жидкости. Основу измерительного модуля составляет электронный блок, к которому подключаются первичные преобразователи. Электронный блок преобразует сигналы первичных преобразователей в значения величин расхода, температуры и давления и передает их в СБ в цифровом формате по специализированному интерфейсу связи. По заказу измерительные модули могут быть оснащены интерфейсом RS-485. По конструктивному исполнению измерительные модули могут быть следующих типов:

• •  с электромагнитным ПР, в корпусе которого предусмотрены посадочные места для ПТ и ПД (модификация М121-И6);

• •  с электромагнитным ПР, но без посадочных мест для ПТ и ПД (М121-И5 иМ121-К5);

• •  без электромагнитного ПР и без посадочных мест для ПТ и ПД (М021). Обозначение модификаций ИМ формируется по образцу «Мхуг», где:

• •  х - количество входящих в его состав электромагнитных ПР (0 или 1);

• • у - количество каналов измерения температуры, равное максимальному числу подключаемых к ИМ преобразователей температуры (0, 1 или 2);

• •  z - количество каналов измерения давления, равное максимальному числу подключаемых к ИМ преобразователей давления (0 или 1).

Измерительные модули с первичными электромагнитными преобразователями расхода позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении.

В качестве ПТ используются платиновые термопреобразователи сопротивления классов допуска А и В по ГОСТ 6651-2009 с номинальной статической характеристикой Pt 100 (а= 0,00385 °C^-1) или 100 П (а= 0,00391 °C¹). Для измерения температур в подающем и обратном трубопроводе тепловых систем используются комплекты ПТ указанных типов.

В качестве ПД используются тензорезистивные мостовые преобразователи давления производства ООО «Интелприбор» (модификаций ПД-МКТС-М и ПД-МКТС-Т), либо ПД с унифицированным выходным сигналом постоянного тока 4-20 мА, 0-5 мА, 0-20 мА с напряжением питания 14 В и сопротивлением нагрузки не менее 20 Ом.

В составе теплосчетчика могут применяться следующие счетчики воды и преобразователи расхода с импульсным выходным сигналом: ТЭМ (№ в Госреестре СИ РФ 24357-08), ПРЭМ (17858-11), US 800 (21142-11), МТК, MTW, МТН (48242-11). Допускается применение других типов ПРИ с аналогичными характеристиками выходного сигнала при условии, что они включены в Государственный реестр средств измерений РФ. ПРИ подключаются к соответствующим входам измерительных модулей и/или СБ.

Теплосчетчики обеспечивают для каждого УУ архивирование в энергонезависимой памяти суммарных (нарастающим итогом) значений тепловой энергии, масс (для воды) и объемов жидкости, прошедшей через каждый трубопровод, времен наработки и отказов, а также средних значений давлений и средневзвешенных/средних значений температур жидкости в трубопроводах, и средней температуры наружного воздуха (при наличии соответствующего датчика) за каждый час, сутки и календарный месяц работы теплосчетчика.

Теплосчетчики имеют функции диагностики, обеспечивающие обнаружение отказов первичных преобразователей и нарушений заданных режимов работы систем учета. Эти отказы регистрируются в архиве событий теплосчетчика.

Емкость архивов составляет, в зависимости от исполнения СБ, не менее: почасового -120 суток, посуточного - 16 месяцев, помесячного - 20 лет или: почасового - 45 суток, посуточного - 12 месяцев, помесячного - 12 лет. Емкость архива диагностической информации составляет 7936 записей. При отключении сетевого питания вся информация, записанная в архивы, сохраняется в энергонезависимой памяти теплосчетчика не менее 12 лет

Теплосчетчики, в зависимости от монтажной и настроечной конфигурации, обеспечивают измерение, вычисление, вывод на дисплей и передачу в системы сбора данных, контроля и регулирования технологических процессов следующей информации:

• •  суммарной отпущенной/потребленной тепловой энергии нарастающим итогом в каждом УУ;

• •  суммарных объема и массы жидкости, прошедшей по каждому трубопроводу, нарастающим итогом;

• •  суммарного времени наработки теплосчетчика (времени накопления тепловой энергии) и суммарных времен отказов в каждом У У, нарастающим итогом;

• •  суммарного времени накопления объема и массы жидкости в каждом трубопроводе нарастающим итогом;

• •  текущего значения тепловой мощности в каждом УУ;

• •  текущего значения объемного и массового расхода жидкости в каждом трубопроводе;

• •  текущего значения температуры и давления жидкости в каждом трубопроводе;

• •  текущего значения разности температур в подающем и обратном трубопроводах;

• •  текущего значения температуры наружного воздуха (при наличии соответствующего датчика);

• •  даты и времени;

• •  информации о модификации теплосчетчика, его заводском номере, настроечных параметрах, конфигурации и состоянии;

• •  данных из архивов теплосчетчика.

В качестве интерфейса при обмене данными теплосчетчика с компьютером и другими внешними устройствами используется интерфейс RS-232, RS-485, а также Modbus, LonWorks, Ethernet, сотовый модем и др. при условии комплектации теплосчетчика соответствующими платами расширения или преобразователями интерфейсов.

Информация об измеренной величине расхода может быть выведена в виде последовательности импульсов с заданным при настройке теплосчетчика весом импульса и/или в виде частотного сигнала 0-1000 Гц (по ГОСТ 26.010-80).

При комплектации теплосчетчика соответствующей платой расширения текущий результат измерения любого измерительного канала может выводиться в форме сигналов постоянного тока следующих диапазонов: 0-5 мА, 0-20 мА, 4-20 мА (по ГОСТ 26.011-80).

Отображение на дисплее накопленных тепловой энергии, массы и объема измеряемой среды при наибольшем расходе и наибольшей разности температур обеспечивается в течение всего срока эксплуатации теплосчетчика без возврата в нуль.

В теплосчетчике предусмотрены два входа для приема сигналов от внешних датчиков с выходом типа «сухой контакт» или «открытый коллектор». Состояние подключенных к этим входам датчиков ежесекундно анализируется СБ и может быть выведено на дисплей, а изменение состояния датчиков фиксируется в архиве событий, что может использоваться, например, для целей контроля доступа к теплосчетчику.

Настройка теплосчетчика на конкретное применение (определение числа и конфигурации УУ) осуществляется персоналом монтажной организации с помощью встроенной клавиатуры и дисплея СБ, либо с помощью компьютера, подключаемого к теплосчетчику. Для защиты от несанкционированного изменения настроечных параметров и результатов метрологической калибровки теплосчетчика используются пломбируемые переключатели в СБ и ИМ. Конструкция СБ обеспечивает также возможность пломбирования створок его корпуса посредством обжимной пломбы.

Внешний вид составных частей теплосчетчика МКТС приведен на Рис1, 2, 3, 4.

Рис1. Системные блоки теплосчетчика МКТС: СБ-04 (слева) и СБ-05

Рис2. Измерительные модули теплосчетчика МКТС (слева направо): М121-И6, М121-И5, М121-К5, М021

РисЗ. Встраиваемые преобразователи температуры (слева) и давления для ИМ М121-И6

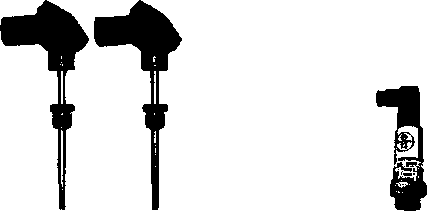

Рис4. Выносные преобразователи температуры и давления для подключения к ИМ

На Рис5, 6, 7 приводятся схемы пломбирования элементов теплосчетчика МКТС.

Места для пломбирования

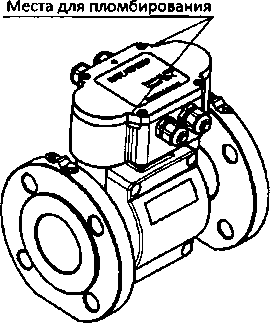

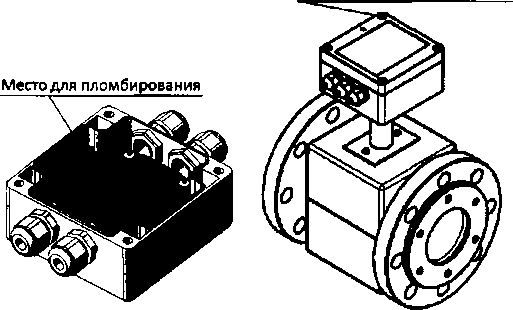

Рис5. Пломбирование измерительных модулей

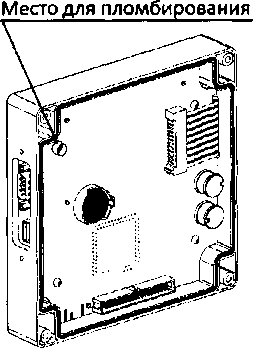

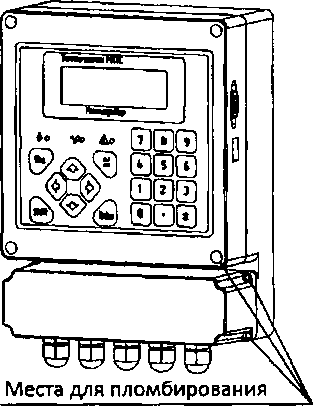

Рисб. Пломбирование системного блока модификации СБ-04

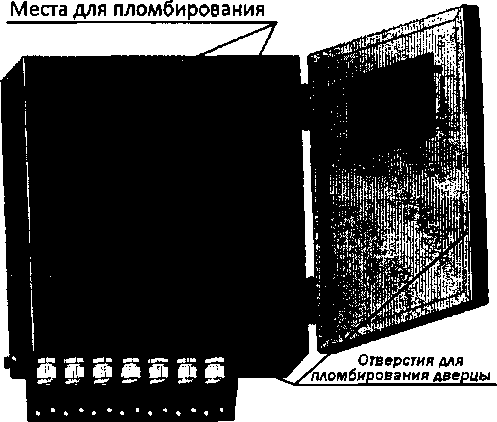

Рис7. Пломбирование системного блока модификации СБ-05

Метрологические и технические характеристики

Таблица 1

Таблица 2.

(2)

(D = G_max/G_mi_n) равного 1000. Для других значений параметра D наименьшее значение измеряемого объемного расхода G_min вычисляется по формуле: G_mi_n = Gmax / О.

По степени защиты от воздействия окружающей среды согласно ГОСТ 14254-96 СБ соответствует классу IP44, ИМ соответствует классу IP54.

По устойчивости к воздействию температуры и влажности окружающего воздуха теплосчетчики соответствуют группе исполнения ВЗ по ГОСТ Р 52931-2008 (с расширенным диапазоном температур).

По устойчивости к воздействию атмосферного давления теплосчетчики соответствуют группе исполнения Р1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию синусоидальных вибраций СБ соответствует группе исполнения L3, измерительные модули - группе исполнения N2 по ГОСТ Р 52931-2008.

наносится на корпус системного блока и титульный лист руководства по эксплуатации и паспорта теплосчетчика способом, принятым на предприятии-изготовителе.

В комплект поставки теплосчетчика входят:

• •  Паспорт теплосчетчика;

• •  Системный блок теплосчетчика с паспортом;

• •  Измерительные модули (от 1 до 16 штук, в номенклатуре и количестве согласно заказу) с паспортами;

• •  Счетчики воды и преобразователи расхода с импульсным выходным сигналом (в номенклатуре и количестве согласно заказу) с паспортами;

• •  Первичные преобразователи температуры, комплекты ПТ, первичные преобразователи давления (в номенклатуре и количестве согласно заказу) с паспортами;

• •  Руководство по эксплуатации. Часть 1;

• •  Руководство по эксплуатации. Часть 2. Методика поверки (по заказу);

• •  Вспомогательные устройства: платы расширения (реализующие дополнительные функции теплосчетчика), преобразователи интерфейсов, устройства переноса данных и др. (в номенклатуре и количестве согласно заказу) с паспортами;

• •  Программное обеспечение пользователя, включающее программы считывания архивов с теплосчетчика и распечатки отчетов теплопотребления (по заказу);

• •  Комплект монтажных частей (по заказу);

• •  Монтажная вставка (по заказу).

проводится в соответствии с документом МП 28118-09 «Теплосчетчик МКТС. Руководство по эксплуатации. Часть 2. Методика поверки», согласованным ГЦИ СИ ОАО «НИИТеплоприбор» 24.11.2009 года.

Перечень основного оборудования, необходимого для проведения поверки, приведен в Таблице 3.

Таблица 3.

Методика измерений приведена в документе: «Теплосчетчик МКТС. Руководство по эксплуатации».

ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (код IP).

ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.

ГСССД 98-2000. Таблицы стандартных справочных данных. Вода. Удельный объем и энтальпия при температурах 0... 1000 °C и давлениях 0,001... 1000 МПа.

МИ 2714-2002. Государственная система обеспечения единства измерений. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения.

ТУ 4218-001-52560145-2004. Теплосчетчики МКТС. Технические условия.
