МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 40307 «Измерители защитного слоя бетона ИПА-МГ4» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СКВ Стройприбор» от 25 октября 2017 г. № 01-1 и № 01-2 приказываю:

1. Внести изменения в описание типа на измерители защитного слоя бетона ИПА-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29316-10, изложив его в новой редакции согласно приложению к настоящему приказу. Установить для измерителей защитного слоя бетона ИПА-МГ4 поверку по документу МП 26.51.66.123.011-2017 «Измерители защитного слоя бетона ИПА-МГ4. Методика поверки» и распространить на измерители,

Заместитель Руководителя

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2017 г. №2611

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители защитного слоя бетона ИПА-МГ4

Измерители защитного слоя бетона ИПА-МГ4 (далее - измерители) предназначены для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях магнитным методом.

Измерители позволяют определять диаметр арматуры по известной толщине защитного слоя бетона по методике ГОСТ 22904 Приложение Г.

Принцип работы измерителей основан на регистрации изменения комплексного сопротивления преобразователя при взаимодействии электромагнитного поля преобразователя с арматурным стержнем.

Конструктивно измерители выполнены в виде электронного блока и преобразователя. Измерители выпускаются в двух исполнениях: с выносным преобразователем на кабеле и с преобразователем, встроенным в корпус электронного блока. На лицевой панели электронного блока размещены цифровой дисплей и клавиатура, предназначенная для управления измерителем. Клавиатура измерителя содержит шесть функциональных клавиш и отдельную клавишу включения и выключения питания. На корпусе выносного преобразователя установлена кнопка «Измерение».

Измерители выпускаются трех модификаций - ИПА-МГ4, ИПА-МГ4.01, ИПА-МГ4.02 отличающихся конструкцией, габаритными размерами и функциональными возможностями. Модификации ИПА-МГ4.01 и ИПА-МГ4.02 дополнительно имеют функции: режим передачи данных в ПК, увеличенный объем памяти, часы реального времени и подсветку дисплея.

Модификации ИПА-МГ4 и ИПА-МГ4.01 выпускаются с выносным преобразователем. У модификации ИПА-МГ4.02 преобразователь, встроен в корпус электронного блока.

Общий вид измерителей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

мод. ИПА-МГ4.02

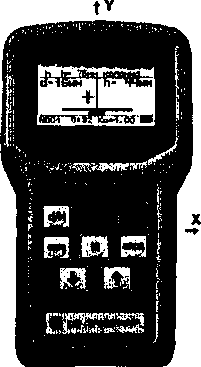

Рисунок 1 - Общий вид измерителей защитного слоя бетона ИПА-МГ4

мод. ИПА-МГ4.02

Рисунок 2 - Место пломбирования от несанкционированного доступа

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов измерений, запись полученных результатов в память измерителя и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.

Таблица 4 - Комплектность средства измерений

*- обеспечивает передачу данных из архива электронного блока в ПК

осуществляется по документу МП 26.51.66.123.011-2017 «Измерители защитного слоя бетона ИПА-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 августа 2017 г.

Основные средства поверки:

микрометры гладкие диапазон измерений от 0 до 25 мм, от 25 до 50 мм, от 75 до 100 мм, класс точности 2 (регистрационный номер в Федеральном информационном фонде 63396-16);

штангенциркуль ШЦЦ-1, диапазон измерений от 0 до 300 мм, ПГ ±0,04 мм (регистрационный номер в Федеральном информационном фонде (64144-16)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

приведены в эксплуатационном документе.

ТУ 4276-011-12585810-2010 Измерители защитного слоя бетона ИПА-МГ4.Технические условия

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКВ Стройприбор»)

ИНН 7447005971

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г

Тел./факс: (351) 277-8-555

Web-сайт: www.stroypribor.com;

E-mail: mfo@stroypribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г.Челябинск, ул. Энгельса, д. 101

Телефакс: (351) 232-04-01

Web-сайт: www.chelcsm.ru

E-mail: stand@ chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
