№949 от 17.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31972
О переоформлении свидетельств об утверждении типа средства измерений № 53905 "Комплексы измерительно-вычислительные и управляющие Mark* Vle, Mark* VleS, MarkV to Mark* Vle migration", № 53906 "Комплексы измерительно-вычислительные и управляющие Mark* Vle, Mark* VleS, MarkV to Mark* Vle migration", № 53907 "Комплексы измерительно-вычислительные и управляющие Mark* Vle, Mark* VleS, MarkV to Mark* Vle migration" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 949 от 17.05.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2018 г. №949
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные и управляющие Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration
Назначение средства измеренийКомплексы измерительно-вычислительные и управляющие Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration (далее - ИВК) предназначены для измерений электрических сигналов и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.
Описание средства измеренийПринцип действия ИВК основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.
ИВК обеспечивает выполнение следующих функций:
- измерение и контроль параметров технологического процесса в реальном масштабе времени;
- выполнение функций сигнализации и противоаварийной защиты;
- накопление, регистрацию и хранение информации о значениях технологических параметров;
- исполнение заложенных программ и алгоритмов;
- формирование выходных сигналов управления технологическими процессами и объектами в составе локальных систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП);
- вывод и отображение текущих значений параметров.
ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.
Функционально ИВК состоят из четырех видов измерительных каналов (далее - ИК):
- ИК измерения и воспроизведения силы постоянного тока,
- ИК измерения и воспроизведения напряжения постоянного тока,
- ИК частоты,
- ИК температуры.
В состав каждого ИК входят:
- логические контроллеры типов: IS220UCSAH1A, IS420UCSBH1A, IS420UCSBH3A, IS420UCSBH4A, IS420UCSCx/y/z,
- аналоговые измерительные модули ввода/вывода типов: PAIC, PAOC, PHRA, PPRO, PRTD, PSVO, PTCC, PTUR, PVIB, PCAA, PAMC, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA, YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE,
- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.
Контроллеры считывают входные данные из сети Ethernet, поступающие от первичных измерительных преобразователей (далее - ПИП) (в состав ИВК не входят) на измерительные модули. Измерительные модули ввода/вывода монтируются на плате подключения ввода/вывода с клеммниками барьерного или блочного типа. Модуль ввода/вывода включает два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных.
В зависимости от назначения ИВК производятся в пяти модификациях, включающих в себя разные наборы измерительных модулей ввода/вывода:
- ИВК Mark* VIe - в состав входят следующие типы аналоговых измерительных модулей ввода/вывода: PAIC, PAOC, PHRA, PPRO, PRTD, PSVO, PTCC, PTUR, PVIB, PCAA, PAMC, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA;
- ИВК Mark* VIeS - модификация ИВК устанавливается на объектах там, где необходим повышенный контроль безопасности технологического процесса. В состав входят следующие аналоговые измерительные модули ввода/вывода: YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA, PPDA;
- ИВК MarkV to Mark* VIe migration - переходная модификация. Переход от MarkV на современную Mark* VIe происходит за счет замены трех основных компонентов: контроллеров, сетей ввода-вывода, плат ввода-вывода. В состав входят следующие аналоговые измерительные модули ввода/вывода: PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE;
- ИВК Mark* VIe CDM - модификация служит для контроля динамики внутреннего сгорания газовых турбин на основе аналогового измерительного модуля PAMC;
- ИВК Mark* VI to Mark VIe control platform upgrade- обновленная модификация ИВК, раннее изготовленной модификации Mark VI. Обновление происходит за счет замены устаревших клеммных плат. В состав входят аналоговые измерительные модули ввода/вывода: PAMC, PPDA, PPRO.
Компоненты ИВК изготавливаются в общепромышленном и взрывозащищенном исполнении.
Схема архитектуры комплексов измерительно-вычислительных и управляющих представлена на рисунке 1.
Внешний вид приборного шкафа представлен на рисунке 2.
Компоненты ИВК представлены на рисунке 3.
Способ пломбировки приборного шкафа ИВК и нанесение знака поверки представлен на рисунке 4.
Логические контроллеры
|
- ВПВПК C*WU>* t«'444^'111 »** Л1,-да|н>1нн МИИ □g | |
|
и □□[ |
| Контрапл^йл |
|
--|J г^мм/щторы | |
|
ltftel |
:Жегп« 100 Мбш/с |
Аналоговые измерительные модули ввода/вывода
1. U □
ВМПДЫ/ЬВДПДЫ процесса
ЗкВДЫ/ВыхОДЫ процесса
□ □ □Е кОДы/ВЫЧ ДЫ процесс а t
ПИП
Рисунок 1 - Схема архитектуры комплексов измерительно-вычислительных и управляющих

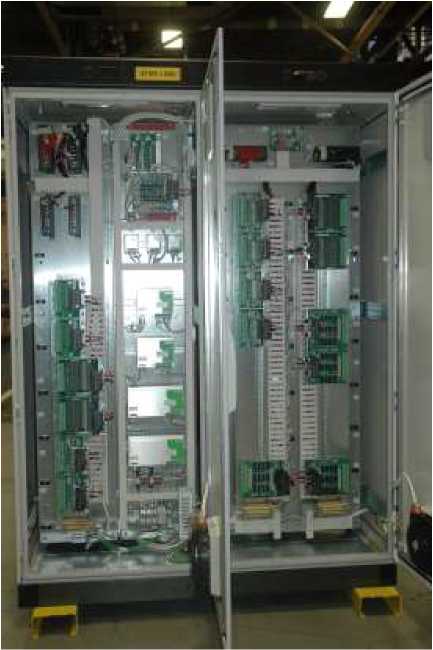

Рисунок 2 - Внешний вид приборного шкафа
Аналоговый измерительный модуль ввода/вывода
Логический контроллер
Рисунок 3 - Компоненты ИВК
Знак поверки
Место пломбировки
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) ИВК обеспечивает взаимодействие операторской с системой управления ИВК Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration, связь которой осуществляется по локальной сети Ethernet.
ПО ИВК разделено на 2 части - встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.
Все части ПО ИВК относятся к метрологически значимым.
Функции ПО обеспечивают:
- графическое отображение динамики;
- отображение сигналов тревоги;
- трендинг переменных процесса;
- меню панели управления точками;
- обеспечение защиты от несанкционированного доступа.
Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных - «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014).
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени с использованием протокола NTP Master.
Идентификационные признаки программного обеспечения приведены в таблицах 1-9.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Controls |
|
Номер версии (идентификационный номер) ПО |
V07.01* |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PAIC |
PAOC |
PHRA |
PPRO |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PRTD |
PSVO |
PTCC |
PTUR |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PVIB |
PCAA |
PAMC |
PCLA |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
Таблица 5 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PGEN |
PPRA |
PSVP |
YAIC |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
Таблица 6 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
YHRA |
YPRO |
YTCC |
YTUR |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
Таблица 7 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PMVE-MVRA |
PMVE-MVRB |
PMVE-MVRC |
|
Номер версии (идентификационный номер) ПО |
V07.01* | ||
|
Цифровой идентификатор ПО |
- | ||
Таблица 8 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PMVE-MVRF |
PMVP-MVRE |
YVIB |
|
Номер версии (идентификационный номер) ПО |
V07.01* | ||
|
Цифровой идентификатор ПО |
- | ||
Таблица 9 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
PPDA |
PUAA |
YSIL |
YUAA |
|
Номер версии (идентификационный номер) ПО |
V07.01* | |||
|
Цифровой идентификатор ПО |
- | |||
- и более поздние версии.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ИВК приведены в таблицах 10, 11, 12.
|
Таблица 10 - Метрологические характеристики И |
ВК (входные сигналы) | ||
|
Тип ИК |
Диапазон входного сигнала |
Пределы допускаемой погрешности измерений |
Тип модуля |
|
ИК температуры (от термопар, тип НСХ -Е, J, K, S, T) |
от -8 до +45 мВ |
±53 мкВ ±0,14 °C ±1,1 °C (погрешность температуры холодного спая) |
PTCC |
|
YTCC | |||
|
от -40 до +125 °С |
±0,5 °С |
YSIL | |
|
от -16 до +63 мВ |
±0,1 % ±1,1° C (погрешность температуры холодного спая) |
PCLA | |
|
±0,1 % |
PCAA | ||
|
±0,1 %; ±1,1° C (погрешность температуры холодного спая) |
PMVE-MVRA, PMVE-MVRC, PMVE-MVRF | ||
|
от -20 до +95 мВ |
±0,1% (от полной шкалы) |
PUAA, YUAA | |
|
ИК температуры (от термопреобразователей сопротивления) |
от -51 до +852 °С |
±0,1 % |
PCLA |
|
от -51 до +700 °С |
±0,1 % |
PMVE-MVRC | |
|
от -51 до +249 °С |
±1,1 ° C |
PRTD | |
|
от -51 до +700 °С |
±2,2 ° C | ||
|
от -51 до +260 °С |
±5,55 ° C. | ||
|
от 0 до 450 Ом |
±0,1% (от полной шкалы) |
PUAA, YUAA | |
|
ИК силы постоянного тока |
от 0 до 20 мА |
±0,1 % (от диапазона измерений) |
PAIC |
|
±0,1 % |
PCLA | ||
|
±0,1 % (от верхнего предела) |
YAIC | ||
|
±0,1% (от полной шкалы) |
PUAA, YUAA | ||
|
±0,1% (от полного диапазона) |
YSIL | ||
|
от 4 до 20 мА |
±0,1 % (от диапазона измерений) |
PHRA | |
|
±0,1 % (от верхнего предела) |
YHRA | ||
|
±0,1 % |
PGEN | ||
|
±0,25 % |
PCAA | ||
|
±0,25 % |
PMVE-MVRA, PMVE-MVRQ PMVE-MVRF | ||
|
±0,5 % |
PCAA | ||
|
±1 мА |
±0,1 % (от диапазона измерений) |
PAIC, PHRA, YAIC, YHRA | |
|
от 0 до 1 А СКЗ |
±0,1 % |
PGEN | |
|
от 0 до 5 А СКЗ |
±0,1 % |
PGEN | |
|
Тип ИК |
Диапазон входного сигнала |
Пределы допускаемой погрешности измерений |
Тип модуля |
|
ИК напряжения постоянного тока |
от 1 до 5 В |
±0,1 % (от диапазона измерений) |
PAIC |
|
±0,1 % (от верхнего предела) |
YAIC | ||
|
±5 В |
±0,1 % (от диапазона измерений) |
PAIC, PHRA | |
|
±0,1 % |
PGEN | ||
|
±0,1 % |
PCLA | ||
|
±0,1 % (от верхнего предела) |
YAIC, YHRA | ||
|
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ(1) от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд БПФ от 3,2 до 5 кГц) |
PAMC | ||
|
±0,1% (от полной шкалы) |
PUAA, YUAA | ||
|
±10 В |
±0,1 % (от диапазона измерений) |
PAIC | |
|
±0,1 % (от верхнего предела) |
YAIC | ||
|
±0,1 % |
PCLA | ||
|
±0,1 % |
PGEN | ||
|
±0,5 % |
PCAA | ||
|
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд, БПФ от 3,2 до 5 кГц) |
PAMC | ||
|
±0,25 % |
PMVE-MVRA, PMVE-MVRC, PMVE-MVRF | ||
|
±0,1% (от полной шкалы) |
PUAA, YUAA | ||
|
±1,05% (от полной шкалы) |
PPDA | ||
|
от 0 до 7,07 В СКЗ |
±1 % (от верхнего предела) |
PSVO | |
|
±1 % |
PCAA, PSVP | ||
|
±5 % |
PMVE-MVRA, PMVE-MVRB | ||
|
от 75 до 130 В СКЗ |
±0,5 % |
PTUR, YTUR, PMVP-MVRE | |
|
от 75 до 138 В СКЗ |
±0,5% (от диапазона измерений) |
YSIL | |
|
от 0 до 4,5 В пик |
±0,03 В (частота от 5 до 200 Гц) ±0,15 В (частота от 200 до 700 Гц) |
PVIB, YVIB | |
|
от 0 до 3,63 В пик |
±2 % (частота от 5 до 200 Г ц) ±5 % (частота от 200 до 700 Гц) |
PVIB, YVIB |
|
Тип ИК |
Диапазон входного сигнала |
Пределы допускаемой погрешности измерений |
Тип модуля |
|
ИК напряжения постоянного тока |
от 0 до 1,5 В пик |
±0,015 В пик (частота от 10 до 350 Гц) |
PVIB, YVIB |
|
от -20 до -0,5 В |
±0,2 В |
PVIB, YVIB | |
|
±1,5 В пик |
±2 % |
PCAA | |
|
±1,25 В |
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд, БПФ от 3,2 до 5 кГц) |
PAMC | |
|
±2,5 В |
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд БПФ от 3,2 до 5 кГц) |
PAMC | |
|
от 0 до 18 В |
±0,03 В пик (частота от 0 до 60 Гц) |
PMVE-MVRB | |
|
±0,16 В |
PMVE-MVRB | ||
|
ИК частоты |
от 2 Гц до 20 кГц |
±0,05 % (от диапазона измерений, чувствительность входного контура 27мВ) |
PPRO, YPRO, YTUR |
|
±0,05 % (от измеренного значения частоты) |
PSVO | ||
|
±0,05 % (от измеренного значения, чувствительность входного контура 27мВ) |
PTUR | ||
|
±0,05 % (измеренного значения, чувствительность входного контура 27мВ) |
PCAA | ||
|
±0,05 % (чувствительность входного контура 28 мВ) |
PPRA | ||
|
±0,05 % |
PSVP | ||
|
±0,05% (от измеренного значения, чувствительность входного контура 30мВ) |
YSIL | ||
|
от 2 до 20 кГц |
±0,05 % |
PMVP-MVRE, PMVE-MVRA PMVE-MVRF | |
|
±0,1 % |
YVIB, PVIB |
(1) - быстрое преобразование Фурье.
|
Таблица 11 - Метрологические характеристики И |
ВК (выходные сигналы) | ||
|
Тип ИК |
Диапазон выходного сигнала |
Пределы допускаемой погрешности измерений |
Тип модуля |
|
ИК воспроизведения силы постоянного тока |
от 0 до 20 мА |
±0,5 % (нагрузочное сопротивление не более 800 Ом) |
PAIC, PHRA, YHRA |
|
±0,5 % (от диапазона измерений, нагрузочное сопротивление не более 900 Ом) |
PAOC | ||
|
±0,5 % (от верхнего предела, нагрузочное сопротивление не более 800 Ом) |
YAIC | ||
|
±0,5 % |
PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF | ||
|
±0,1% (от полной шкалы) |
PUAA, YUAA | ||
|
от 0 до 200 мА |
±0,5 % (от верхнего предела, нагрузочное сопротивление не более 50 Ом) |
YAIC | |
|
±0,5 % |
PMVE-MVRA, PMVE-MVRB, PMVE-MVRF | ||
|
±0,5 % (нагрузочное сопротивление не более 50 Ом) |
PAIC | ||
|
±10 мА |
±2 % (от верхнего предела) |
PSVO | |
|
±3,5 % |
PCAA | ||
|
±2 % |
PSVP | ||
|
±0,5 % |
PMVE-MVRA, PMVE-MVRF | ||
|
±20 мА |
±2 % (от верхнего предела) |
PSVO | |
|
±0,5 % |
PMVE-MVRA, PMVE-MVRF | ||
|
±40 мА |
±2 % (от верхнего предела) |
PSVO | |
|
±0,5 % |
PMVE-MVRA, PMVE-MVRF | ||
|
±80 мА |
±2 % (от верхнего предела) |
PSVO | |
|
±0,5 % |
PMVE-MVRA, PMVE-MVRF | ||
|
±120 мА |
±2 % (от верхнего предела) |
PSVO | |
|
±0,5 % |
PMVE -MVRA PMVE-MVRF | ||
|
от 4 до 20 мА |
±0,75 % |
PCAA | |
|
±0,5 % (нагрузочное сопротивление не более 800 Ом) |
PCLA | ||
|
ИК воспроизведения напряжения постоянного тока |
от 0 до 7 В СКЗ |
±0,14 В СКЗ (частота 3,2±0,2 кГц) |
PSVO |
|
от 0 до 7±0,35 В СКЗ |
±5 % |
PCAA | |
|
от 0 до 7,07 В СКЗ |
±0,14 В СКЗ |
PSVP | |
Нормирование допускаемой погрешности указано без учета погрешности ПИП.
Таблица 12 - Технические характеристики ИВК
|
Наименование характеристик |
Значение характеристик |
|
Габаритные размеры, мм, не более высота х ширина х длина |
1200x600x2300 |
|
Масса, кг, не более |
550 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
от 5 до 95 (без конденсации) |
|
Напряжение питания, В: | |
|
- от сети постоянного тока |
125 |
|
- от сети переменного тока |
220±10 % |
|
- частота, Гц |
50±1 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный и управляющий Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration (в соответствии с заказом) |
1 шт. | |
|
Том I: Руководство по эксплуатации системы. Системы управления Mark* Vie и Mark VIeS. |
GEH-6721_Vol_I |
1 экз. |
|
Том II: Применение общего назначения. Системы управления Mark* Vie и Mark VIeS. |
GEH-6721_TII |
1 экз. |
|
Руководство. Обновление управляющей платформы Mark* VI до Mark Vie. |
GEH-6830E |
1 экз. |
|
Руководство по эксплуатации Mark* Vie CDM на основе PAMC. (в соответствии с заказом) |
GEK-SA-1044A.ru |
1 экз. |
|
Программное обеспечение на диске |
ControlST |
1 шт. |
|
Паспорт |
1 экз. |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор многофункциональный цифровой Additel (Регистрационный № 54357-13); Калибратор многофункциональный ASC301-R (Регистрационный № 55604-13);
Измеритель параметров процессов Fluke 787 (Регистрационный № 52020-12);
Мера электрического сопротивления постоянного тока многозначная МС 3070-2 (Регистрационный № 50281-12);
Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Регистрационный № 45344-10).
Допускается применение средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборного шкафа ИВК и (или) в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Техническая документация фирм-изготовителей.
ИзготовителиGE Energy Control Solutions, LLC, США
1800 Nelson Road
Longmont Colorado, USA
80501
GE Drives & Controls, Inc, США
1501 Roanoke Blvd Salem, VA 24153 USA
GE Oil & Gas Hungary Kft., Венгрия
East Gate Business Park, F2 building
Akacos, Fot, 2151 Hungary
ЗаявительОбщество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра») ИНН 7703636314
Адрес: 123317, г. Москва, ул. Пресненская наб., д.10
Телефон: +7 (495) 937-11-11, факс: +7 (495) 937-11-12
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 мая 2018 г.
№ 949
Москва
