МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№    2764______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 21 »    декабря    2023 Г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2764

Регистрационный № 40620-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4

Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4 (далее - приборы) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в сигналы силы или напряжения постоянного тока.

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин.

Измеренный сигнал преобразуется в соответствии c настройками прибора, отображается на цифровом индикаторе прибора. В прибор встроены два реле для включения аварийной сигнализации или аварийного отключения оборудования.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы выпускаются в различных модификациях, отличающихся друг от друга типом первичных преобразователей:

ТС - для приборов работающих с термопреобразователями сопротивления по ГОСТ 6651-2009;

ТП - для приборов работающих с термоэлектрическими преобразователями (термопарами) TXK(L), ТХА(к), THH(N) и Т>КК(.1) с НСХ преобразования по ГОСТ Р 8.585-2001;

ТПП - для приборов работающих с термоэлектрическими преобразователями (термопарами) Tnn(S) и Т1111(R) с НСХ преобразования по ГОСТ Р 8.585-2001;

АТ - для приборов работающих с унифицированными сигналами постоянного тока по ГОСТ 26.011-80 с диапазонами 0:5 мА, 0:20 мА и 4:20 мА;

АН - для приборов работающих с унифицированными сигналами напряжения постоянного тока по ГОСТ 26.011-80 с диапазоном 0:1 В.

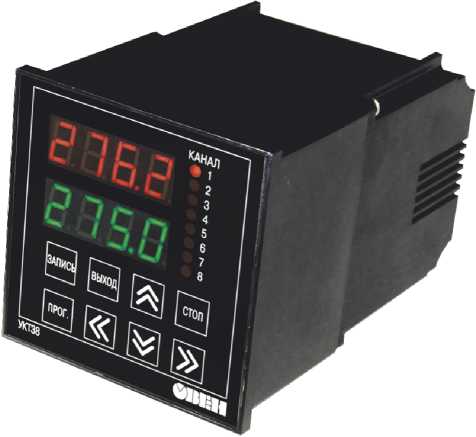

Фотография общего вида приборов приведена на рисунке 1.

Рис.1

Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4» части ПО.

Для функционирования приборов необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные ПО в зависимости от модификации приборов приведены в таблицах 1^5:

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Примечание к таблицам 1^5: ⁽*⁾ - и более поздние версии.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 6:

Таблица 6

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С (нормальные условия) до плюс 1 °С или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не превышают 0,2 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В........................................от 90 до 264

Частота питающего напряжения, Гц..................................................от 47 до 63

Нормальные условия применения:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С ............................................20 ± 5

• - относительная влажность воздуха, %.......................................................................до 80

• - атмосферное давление, кПа.....................................................от 84,0 до 106,7

Рабочие условия применения:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С ........................от плюс 1 до плюс 50

• - относительная влажность воздуха, %.........................................до 80 без конденсации

(при температуре до плюс 25 °С)

• - атмосферное давление, кПа....................................................от 84,0 до 106,7

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

В комплектность поставки прибора входят:

• - устройство для измерения и контроля температуры восьмиканальное УКТ38-Щ4

  1 шт.;

  1 экз.;

  1 экз.;

  1 экз.

• - паспорт

• - Руководство по эксплуатации

• - Гарантийный талон

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421216.001РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ТУ 4217-015-46526536-2008 «Устройства, приборы контроля и регулирования. Технические условия»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

Адрес места осуществления деятельности: 301830 Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, стр. 2 «Б»

Тел.: (495) 221-60-64; факс (495) 728-41-45

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2764

Регистрационный № 57933-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ

Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ (далее по тексту - ТПУ или термопреобразователи) предназначены для измерений и непрерывного преобразования температуры воздуха в унифицированный выходной сигнал постоянного тока 4-20 мА.

Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление и последующем преобразование сигнала от первичного преобразователя в унифицированный сигнал постоянного тока 4-20 мА и в цифровой сигнал температуры, поступающий на индикатор ТПУ 0304/М2-СВ.

Термопреобразователи выпускаются в двух модификациях - ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ, отличающихся конструктивными особенностями.

Термопреобразователи выполнены в единой конструкции и состоят из первичного преобразователя температуры (ПП) и корпуса со встроенным измерительным преобразователем (ИП) и модулем индикации (для ТПУ 0304/М2-СВ).

В качестве первичного преобразователя (ПП) температуры используется термопреобразователь сопротивления (ТС) с НСХ типа Pt100 по ГОСТ 6651-2009.

Составные части термопреобразователей предназначены:

• - ПП - для преобразования температуры в электрическое сопротивление;

• - ИП - для преобразования сигнала, поступающего от ТС, в унифицированный сигнал постоянного тока 4-20 мА;

• - модуль индикации - для индикации текущих значений измеряемой температуры.

В термопреобразователях предусмотрена возможность перенастройки верхних и нижних пределов измерений температуры.

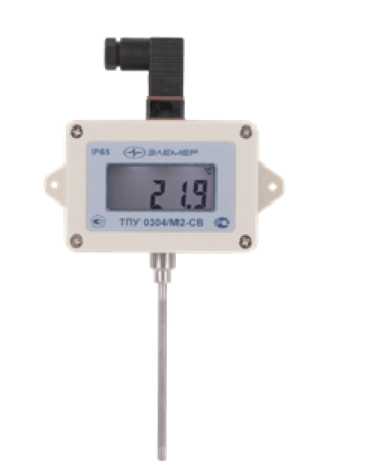

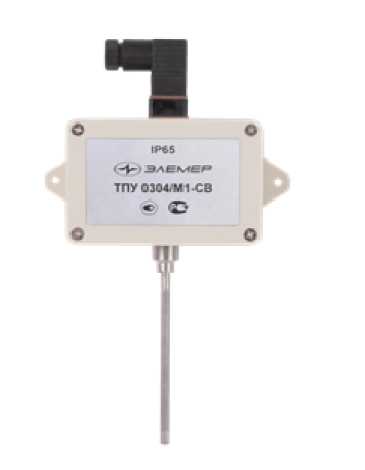

Фотографии общего вида термопреобразователей представлены на рисунках 1 и 2.

Рис.2

Основные метрологические характеристики термопреобразователей соответствуют указанным в таблице 1.

Таблица 1

Диапазон унифицированного выходного сигнала:

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, °C/10 °С:

Диапазон рабочих температур окружающего воздуха, °С:

Атмосферное давление, кПа:

Относительная влажность при температуре 35 °С и ниже, %, не более:

Габаритные размеры корпуса ТПУ (длина; ширина; высота), мм, не более:

Длина монтажной части ПП ТПУ, мм:

Диаметр монтажной части ПП ТПУ, мм:

Масса, кг, не более:

Потребляемая мощность, Вт, не более:

Средняя наработка на отказ, ч, не менее: Средний срок службы, лет, не менее:

Знак утверждения типа наносится на переднюю панель термопреобразователей - термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411611.007РЭ и паспорт НКГЖ.411611.007ПС - типографским способом.

Комплектность ТПУ приведена в таблице 2.

Таблица 2

содержатся в руководстве по эксплуатации НКГЖ.411611.007РЭ.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ТУ 4227-121-13282997-2014 Термопреобразователи      универсальные

ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ. Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

Адреса мест осуществления деятельности:

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02) E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
