Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» января 2019 г. № 78

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители УВП-280 Назначение средства измерений

Вычислители УВП-280 (далее - вычислители) предназначены для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влагосодержания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.

Описание средства измерений

Принцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, разности давлений их преобразовании в значения физических величин и вычислении расхода, количества среды и количества тепловой энергии.

Вычислитель состоит из блока вычислений (далее - БВ) и периферийного интерфейсного контроллера (далее - ПИК).

ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации, работу с внешними устройствами и индикацию результатов измерений и вычислений на показывающем устройстве.

Вычислители имеют две модификации УВП-280А.01 и УВП-280Б.01. Модификации вычислителей отличаются конструктивным исполнением и количеством входов для подключения первичных преобразователей.

В модификации вычислителя УВП-280А.01 БВ и ПИК находятся в одном корпусе. В модификации вычислителя УВП-280Б.01 БВ и ПИК выполнены в отдельных корпусах, при этом блок ПИК выпускается в корпусе под названием ПИК3.01. Вычислители УВП-280Б.01 могут состоять только из БВ. Максимальное количество блоков ПИК3.01, подключаемых к одному БВ, равно четырем. Вычислители УВП-280А.01 и блоки БВ и ПИК3.01 вычислителей УВП-280Б.01 изготавливаются в пластмассовых корпусах для настенного монтажа или монтажа на DIN-рейку. Кроме этого, БВ может изготавливаться в конструктивном варианте для щитового монтажа.

К вычислителям УВП-280А.01 и УВП-280Б.01 может также подключаться контроллер КР-HART и адаптер АТП-01.

В качестве первичных преобразователей могут применяться преобразователи со следующими выходными сигналами:

  • - термопреобразователи сопротивления с НСХ 50М, 100М, 50П, 100П, 500П, 1000П, PtlOOO, Pt500, Pt100, Pt50, 50Н, 100Н по ГОСТ 6651-2009;

  • - преобразователи расхода (количества) с частотным или число-импульсным выходным сигналом, преобразователи плотности с частотным сигналом (в том числе с синусоидальным сигналом амплитудой от 0.02 до 5 В при использовании адаптера АТП-01), счетчики электрической энергии с импульсным выходом с частотой следования импульсов до 10 кГц;

  • - преобразователи расхода, температуры, абсолютного/избыточного давления и разности давлений, влагосодержания, плотности, вязкости, калорийности, точки росы природного газа с выходным токовым сигналом 0-5, 0-20, 4-20, 20-4 мА;

  • - преобразователи расхода, разности давлений, давления, температуры, влагосодержа-ния, плотности, вязкости, калорийности, точки росы природного газа с протоколом HART (при использовании контроллера КР-HART);

  • - преобразователи расхода, разности давлений, давления, температуры, влагосодержа-ния, плотности, вязкости, калорийности, точки росы природного газа с цифровыми интерфейсами Ethernet, RS-232, RS-485 и протоколами Modbus RTU или Modbus/TCP.

Вычислитель поддерживает работу с газовыми хроматографами по цифровым интерфейсам Ethernet, RS-232, RS-485 (протоколы Modbus RTU или Modbus/TCP в режиме ведущего устройства).

По результатам измерений выходных электрических сигналов от первичных преобразователей вычислители проводят вычисления:

  • - расхода и количества измеряемой среды при применении стандартных сужающих устройств по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005 (диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления, сопла ИСА 1932, сопла Вентури) и МИ 3152-08 (диафрагмы с угловым способом отбора давления, сопла ИСА 1932);

  • - расхода и количества измеряемой среды при применении диафрагм серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013;

  • - расхода и количества измеряемой среды при применении осредняющих напорных трубок ANNUBAR и ITABAR;

  • - расхода и количества измеряемой среды при применении специальных сужающих устройств по РД 50-411-83;

  • - расхода и количества измеряемой среды при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом, преобразователей с цифровым выходом;

  • - массы нефти и нефтепродуктов по ГОСТ Р 8.595-2004, ГОСТ Р 8.903-2015, ГОСТ Р 8.615-2005 и МИ 2693-2001;

  • - массы газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов по ГОСТ Р 8.785-2012;

  • - массы сырой нефти в соответствии с методикой измерений ФР.1.29.2016.24564;

  • - плотности жидкостей при применении преобразователей плотности жидкости измерительных 7835;

  • - тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412-97 и МИ 2451-98;

  • - объема газов при стандартных условиях по ГОСТ 2939-63;

  • - количества электрической энергии при подключении счетчиков электрической энергии с импульсным выходом.

Вычислители УВП-280 обеспечивают вычисление теплофизических свойств:

  • - природного газа по ГОСТ 30319-2015, ГОСТ 30319.3.2015, ГОСТ Р 8.662-2009;

  • - природного газа по ISO 20765-2:2015 (только для вычислителей с версией ПО 3.12);

  • - сухого воздуха по ГСССД МР 112-2003;

  • - влажного нефтяного газа по ГСССД МР 113-2003;

  • - влажных газовых смесей по ГСССД МР 273-2018 (только для вычислителей с версией ПО 3.12);

  • - умеренно-сжатых газовых смесей по ГСССД МР 118-2005;

  • - товарной нефти и нефтепродуктов по Р 50.2.076-2010;

  • - воды, перегретого и сухого насыщенного пара по ГСССД МР 147-2008;

  • - чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-2007;

  • - гелиевого концентрата по ГСССД МР 232-2014 (плотность и коэффициент сжимаемости);

  • - природного газа по ГОСТ Р 8.770-2011;

  • - попутного нефтяного газа в соответствии с методикой измерений ФР.1.29.2016.25113;

Кроме этого, вычислители обеспечивают:

  • - программирование схемы подсоединения первичных преобразователей к конкретным входам вычислителя, настройку карты параметров трубопроводов, вывод текущих параметров и накопленных архивов на принтер и экран компьютера по запросу оператора через интерфейсы USB и Ethernet при помощи программы локального пульта;

  • - хранение месячных, часовых, суточных и минутных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций с глубиной не менее 1 500 суток;

  • - передачу архивных и текущих параметров в системы верхнего уровня по открытым и собственным протоколам связи через интерфейсы Ethernet, RS-232 и RS-485;

  • - объединение в локальную сеть с целью совместного использования измеряемых и рассчитываемых параметров через интерфейсы Ethernet, RS-232 и RS-485;

  • - подключение к локальным и глобальным сетям через порт Ethernet, либо через внешний GSM/GPRS-модем, подключаемый к порту RS-232;

  • - перенос архивных параметров на внешний USB-флеш-накопитель (опционально);

  • - хранение накопленной информации и работу часов реального времени в течение 5-ти лет при отключении сетевого питания;

  • - работу с программой автоматического формирования базы архивных данных на компьютере через интерфейс Ethernet или GSM/GPRS;

  • - проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода при работе в составе систем измерений количества нефти или нефтепродуктов (СИКН), систем измерений количества газа (СИКГ) и систем измерений количества воды (СИКВ).

Вычислитель соответствует требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013 к вычислительным устройствам, входящим в состав измерительных комплексов природного газа.

Фотографии общего вида вычислителей представлены на рисунках 1, 2.

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

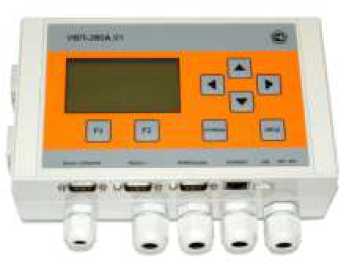

Рисунок 1 - Вычислитель УВП-280А.01

■гМН-лН.

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru
Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

а) Блок вычислений

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

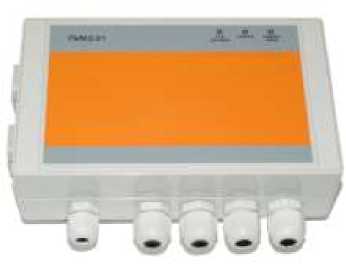

б) Блок ПИК3.01

Рисунок 2 - Вычислитель УВП-280Б.01

Места нанесения клейм (наклеек и пломб) изображены на рисунках 3, 4, 5.

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

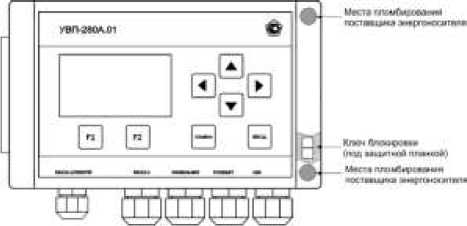

а) Места пломбирования (Вариант 1)

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

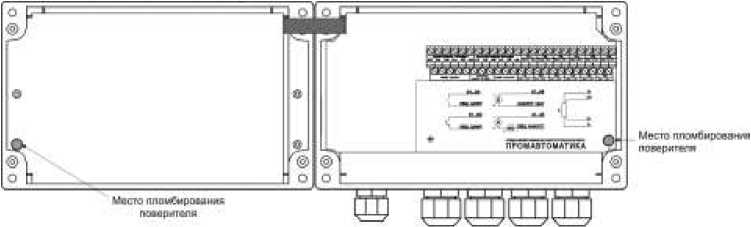

б) Места пломбирования (Вариант 2)

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

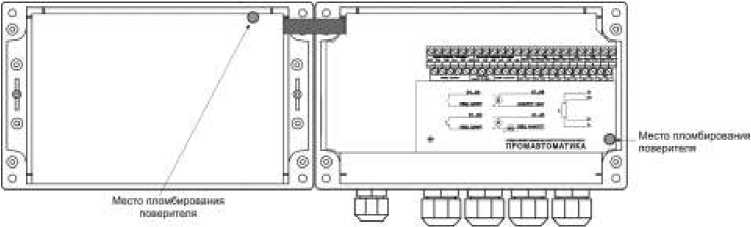

Рисунок 3 - Места пломбирования вычислителей УВП-280А.01

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

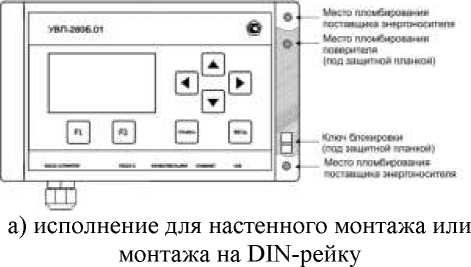

Рисунок 4 - Места пломбирования БВ вычислителя УВП-280Б.01

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

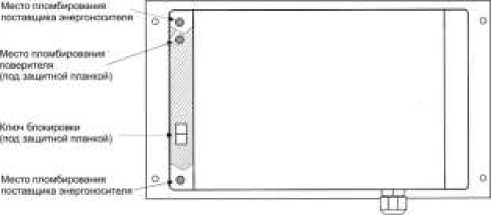

б) исполнение для щитового монтажа (вид сзади)

Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

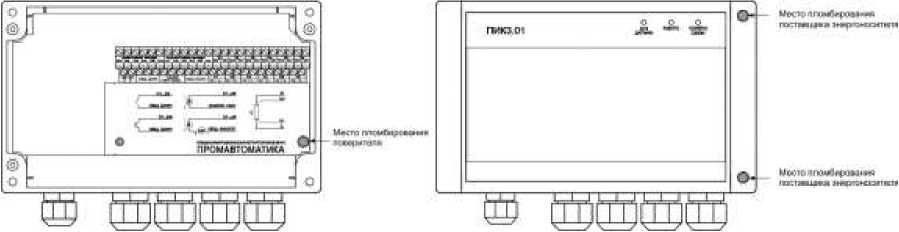

Рисунок 5 - Места пломбирования блока ПИК3.01 вычислителя УВП-280Б.01

Программное обеспечение

В вычислителях применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть ПО.

Программное обеспечение вычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, влагосодержания, плотности, вязкости, калорийности, вычислений расхода и количества измеряемых сред, тепловой и электрической энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений настроек вычислителя в архивах, формирования выходных сигналов, настройки и проведения диагностики вычислителей.

Вычислители имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.

В вычислителях обеспечивается защита от несанкционированного доступа к запрограммированным параметрам измерительного комплекса. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели прибора и многоуровневой системы паролей.

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство вычислителя производится.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО вычислителей УВП-280

Номер версии (идентификационный номер) ПО

3.11, 3.12

Цифровой идентификатор ПО

5E84F2E7 для версии ПО 3.11 66AAF3DB для версии ПО 3.12

Алгоритм вычисления цифрового идентификатора

CRC 32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

УВП-280А.01

УВП-280Б.01

Количество входов для подключения первичных преобразователей

  • - для термопреобразователей сопротивления по ГОСТ 6651-2009

  • - токовый сигнал 0-5, 0-20, 4-20, 20-4 мА

  • - числоимпульсный или частотный сигнал

6

6

6

от 6 до 24

от 6 до 24

от 6 до 24

Количество датчиков, подключаемых по интерфейсу

- RS-485

- RS-232 (при использовании адаптера А232/485)

от 1 до 32

1 (до 32)

от 1 до 32

1 (до 32)

Пределы допускаемой основной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра, мА

±0,01

Пределы допускаемой основной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры, °С

±0,1

Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение разности температур, °С

±0,04

Пределы допускаемой относительной погрешности преобразования частотных сигналов при частоте следования импульсов до 10 кГц в цифровое значение измеряемого параметра, %

±0,05

Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс

±1

Пределы допускаемой относительной погрешности вычислений, %:

  • - объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63 (20 °C и 101325 Па)

  • - массового расхода (массы) воды, пара

  • - энтальпии воды, пара

  • - массового расхода (массы) нефти и нефтепродуктов

±0,021); ±0,01

±0,01

±0,01

±0,015

Пределы допускаемой относительной погрешности измерения текущего времени, %

±0,01

Пределы допускаемой дополнительной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра от влияния температуры окружающей среды на каждые 10 °С, мА

±0,005

Пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры от влияния температуры окружающей среды на каждые 10 °С, °С

±0,025

Примечание - 1) при применении ГСССД МР 113-2003.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +50

- верхнее значение относительной влажности воздуха при +35 °С и более низких температурах, без конденсации влаги, %

95

Напряжение электрического питания, В: - переменное с частотой 50+1 Гц

220 3

- постоянное

24+10 %

Потребляемая мощность, Вт, не более

- УВП-280А.01

14

- БВ УВП-280Б.01

8

- ПИК3.01 УВП-280Б.01

11

Габаритные размеры УВП-280А.01, БВ УВП-280Б.01, ПИК3.01, мм, не более

- длина

200

- ширина

120

- глубина

61

Масса УВП-280А.01, БВ УВП-280Б.01 и ПИК3.01 УВП-280Б.01, кг, не более

1

Срок службы, не менее, лет

12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации КГПШ 407374.001-01 РЭ типографским способом и на лицевую панель вычислителя УВП-280 в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вычислитель УВП-280

КГПШ 407374.001

1 шт.

Руководство по эксплуатации

КГПШ 407374.001-01РЭ

1 экз.

Паспорт

КГПШ 407374.001-01ПС

1 экз.

Методика поверки

МП 208-015-2016

1 экз.

Комплект разъемов (для УВП-280Б.01)

КГПШ 407374.001-01КМ

1 шт.

Кабель для подключения к компьютеру

КГПШ 407374.001-01К

1 шт.

Программное обеспечение

КГПШ 407374.001-01ПО

1 шт.

Кабель для подключения принтера

КГПШ 407374.001-02К

по заказу

Контроллер расширения КР-HART

КГПШ 407374.018

по заказу

Адаптер АТП-01

КГПШ.407374.022

по заказу

Поверка

осуществляется по документу МП 208-015-2016 «Вычислители УВП-280. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.12.2016 г.

Основные средства поверки:

  • - стенд СКС6 (Госреестр № 17567-09);

  • - мера электрического сопротивления Р3026-1 (Госреестр № 8478-81);

  • - секундомер электронный с таймерным выходом СТЦ-2 (Госреестр № 12112-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке или в паспорт.

Сведения и методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к вычислителям УВП-280

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

КГПШ407374.001 ТУ. Вычислители УВП-280. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)

ИНН 7735079338

Адрес: 124498, г. Москва, Зеленоград, Георгиевский просп. д.5, этаж 5, пом.1, комн.78 Телефон: (495) 221-91-65

E-mail: root@skbpa.ru

Web-сайт: www.skbpa.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

ФБУ «ЦСМ Московской области», Центральное отделение

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон (495) 546-45-00, факс (495) 546-45-01

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.




Приказ Росстандарта №78 от 22.01.2019, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

22 января 2019 г.

Москва

№  78_____

О внесении изменений в описание типа на вычислители УВП-280

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «СКВ «Промавтоматика» от 04 декабря 2018 г. № 2018/43 приказываю:

  • 1. Внести изменения в описание типа на вычислители УВП-280, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53503-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

/-----------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯОСЕРТИФИКАТЕЭГ1

Сертификат: 0OE1036EE32711E880E9E0O71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—----------/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
