МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за испол^ни^дат^^йдацда^ад^ля^за собой, хранится в системе электронного документооборота

  Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 029D109BOODBAE27A64C99SDDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

X_____—______

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1581

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. №1581

Лист № 1 Регистрационный № 80109-20                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные подвесные ВНТ, ВНТ-М

Назначение средства измерений

Весы электронные подвесные ВНТ, ВНТ-М (в дальнейшем - весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза в частотный сигнал на выходе виброчастотного датчика и последующей цифровой обработке в микропроцессорном устройстве с выводом результатов взвешивания на цифровое табло.

Конструкция весов выполнена в пластиковом корпусе, в котором установлены вибро-частотный датчик, электронный блок управления, клавиатура, цифровой индикатор. Весы оснащены подвесной петлёй и грузоприёмным крюком.

Весы оснащены следующими устройствами и функциями (в соответствии с пунктами ГОСТ OIML R 76-1-2011):

• - устройством установки нуля (Т.2.7.2):

• • полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• • автоматическим устройством установки нуля (Т.2.7.2.3);

• • устройством первоначальной установки нуля (Т.2.7.2.4);

• - устройством слежения за нулем (Т.2.7.3);

• - устройствами тарирования (Т.2.7.4):

• • устройством уравновешивания тары (Т.2.7.4.1);

• • устройством взвешивания тары (Т.2.7.4.2).

Весы реализуют следующие функции:

• - функция взвешивания;

• - суммирование;

• - фиксация на табло результата взвешивания;

• - сигнализация о перегрузке.

Весы позволяют взвешивать груз, подвешенный на грузоприемном крюке или размещенный на грузоприемной платформе, подвешенной на том же крюке.

Весы относятся к однодиапазонным, многоинтервальным (Т.3.2.6) (только модификации ВНТ-15-2/5/10 и ВНТ-15-2/5/10-М) в соответствии с пунктами ГОСТ OIML R 76-1-2011.

Весы выпускаются в различных модификациях, отличающихся наибольшим пределом взвешивания (15 и 30 кг), значениями цены поверочного деления (2/5, 2/5/10, 10 г), габаритными размерами (с литерой «М» в конце обозначения или без неё).

Обозначения модификации весов в зависимости от их метрологических характеристик и габаритных размеров: ВНТ-15-2/5/10, ВНТ-15-2/5/10-М, ВНТ-15-10, ВНТ-30-10 и ВНТ-30-10-М.

Например, весы модификации ВНТ-15-2/5/10 имеют максимальную нагрузку равную 15 кг, автоматическое изменение поверочного интервала и действительной цены деления шкалы 2; 5; 10 г.

Пломбирование осуществляется с помощью мастиковой пломбы на винт и гнездо под пломбу задней крышки весов.

Каждый экземпляр весов идентифицирован, имеет заводской номер, нанесенный в числовом формате на маркировочный шильдик, расположенный на задней стенке весов, фотохимическим или типографским способом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

На маркировочный шильдик также нанесена информация в соответствии с ГОСТ OIML R 76-1-2011.

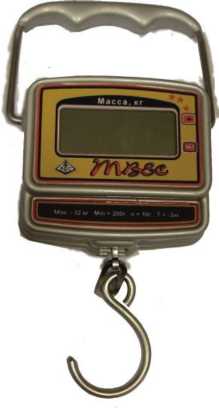

Фотографии общего вида весов представлены на рисунках 1 и 2.

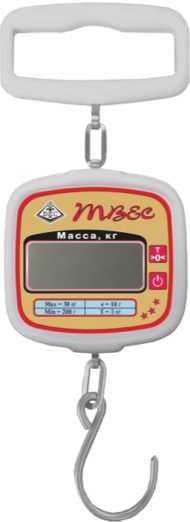

Рисунок 1. Внешний вид весов с литерой «М»

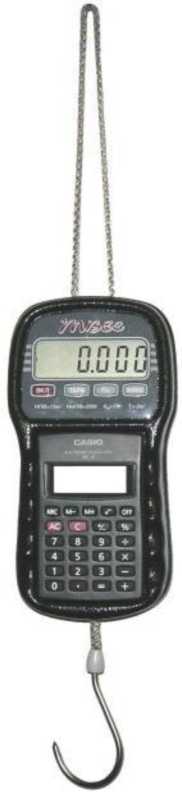

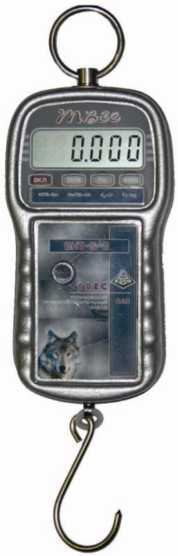

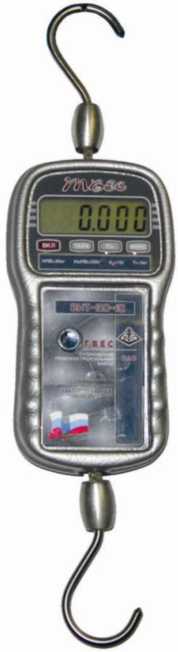

Рисунок 2. Внешний вид весов без литеры «М»

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенного ПО.

Встроенное ПО предназначено для управления работой весов в целом. Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится фотохимическим или печатным способом на шильдик на задней панели и печатным способом по центру внизу титульного листа руководства по эксплуатации.

Комплектность средства измерений

Комплект поставки приведён в таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 28.29.31-053-00226454-2017 Весы электронные подвесные ВНТ, ВНТ-М. Технические условия

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»)

ИНН 6820002711

Адрес: 392511, Тамбовская область, Тамбовский район, с. Тулиновка, ул. Позднякова, 3

Телефон (факс): (4752) 61-70-44, 71-36-30, 71-26-05

Е-mail: info@tves.com.ru

Web-сайт: www.tves.com.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1581

Лист № 1 Регистрационный № 58088-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВСТА

Назначение средства измерений

Весы автомобильные неавтоматического действия ВСТА (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.

Описание средства измерений

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются в цифровые при помощи индикатора и результат взвешивания в единицах массы отображается на дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), включающего раму с установочными узлами весоизмерительных датчиков, и индикатора, расположенного в отапливаемом помещении весовой.

В составе весов применяются следующие модули:

• - датчики весоизмерительные тензорезисторные типов:

• - WBK (регистрационный №56685-14);

• - Column серии BM14G (регистрационный №55371-19);

• - Single shear beam серии H8C (регистрационный №55371-19);

• - Dual shear beam серии HM9A (регистрационный №55371-19).

• - ZS модификации ZSFY (регистрационный №75819-19);

• - SQ модификации SQB (регистрационный №77382-20);

• - QS модификации QS (регистрационный №78206-20);

• - МВ-150 (регистрационный №44780-10).

• - индикаторы:

• - приборы весоизмерительные CI модификации CI-6000A, CI-200A (регистрационный №50968-12);

• - индикаторы весоизмерительные CI-600A модификации CI-601A, CI-605A, CI-607A (регистрационный №68370-17);

• -  приборы весоизмерительные ТИТАН модификации ТИТАН-9, ТИТАН-12 (регистрационный №83635-21).

Общий вид весов ВСТА представлен на рисунке 1.

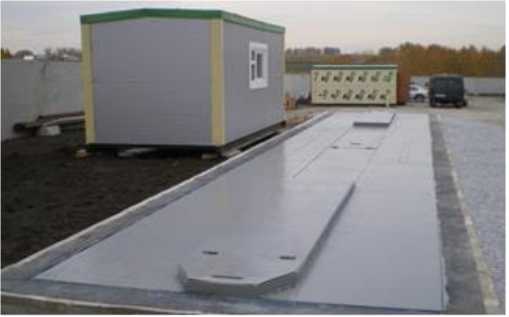

Рисунок 1 - Общий вид весов ВСТА

Структура условного обозначения модификации весов:

ВСТА - Мах Х - L Y, где

ВСТА - тип весов;

Мах - значение максимальной нагрузки (40, 60, 80, 100), т

Х - условное обозначение вариантов комплектации весов:

К - комплектация датчиками WBK;

Z - комплектация датчиками BM14G;

Z1 - комплектация датчиками HM9A;

Z2 - комплектация датчиками H8C;

T - комплектация датчиками МВ-150;

S - комплектация датчиками ZSFY;

• 51 - комплектация датчиками SQВ;

• 52 - комплектация датчиками QS;

L - длина грузоприемного устройства (от 3 до 24), м

Y - ширина грузоприемного устройства (С - до 3,4 м, У - до 4,5 м).

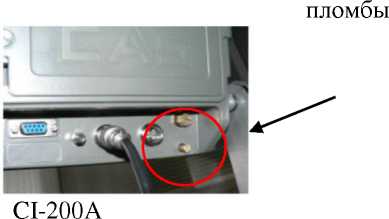

Общий вид индикаторов и схемы пломбировки представлены на рисунке 2. Знак поверки на индикатор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на корпусе индикатора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

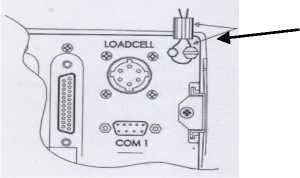

Место нанесения пломбы

CI-600A

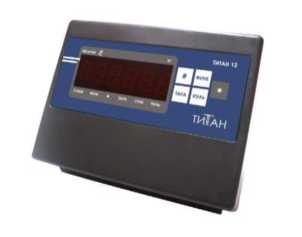

ТИТАН 12

ТИТАН 9

Рисунок 2 - Общий вид и схемы пломбировки индикаторов от несанкционированного доступа

Общий вид маркировочной таблички приведен на рисунке 3. Надписи, знаки и изображения на табличке выполнены методом штемпелевания, обеспечивающим чёткость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из четырех цифр.

Весы автомобильные ВСТА-60К-18С

№ 0810

Класс точности по ГОСТ OIML R 76-1-2011: средний Max 60 т

Min 0,4 т                    -40/+40 °С

e = d = 20 кг                 год выпуска 2021

АО НПП «Метрон-Сиб» +7 (383) 291-92-93

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение (далее ПО) индикаторов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при его включении или по запросу в режиме тестирования.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011.......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов

наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководства по эксплуатации МТР 2.791.011 РЭ в левом верхнем углу титульного листа.

Таблица 4 - Комплектность весов

приведены в эксплуатационном документе «Весы автомобильные неавтоматического действия ВСТА. Руководство по эксплуатации. МТР 2.791.011 РЭ с изм.1», п.3.3 «Порядок работы на весах».

Нормативные документы, устанавливающие требования к средству измерений:

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.).

Изготовитель

Акционерное общество Научно-производственное предприятие «Метрон-Сиб»

(АО НПП «Метрон-Сиб»)

ИНН 5403196700

Адрес: 630088, г. Новосибирск, ул. Сибиряков-Гвардейцев, 49/2

Телефон: +7 (383) 291-92-93

Факс: +7 (383) 223-55-47

e-mail: metronsib@mail.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических    и

радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок

Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа №RA.RU.310556 от01.03.2016

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1581

Лист № 1 Регистрационный № 76720-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, измерения и синхронизации времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 4.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее -УСПД) и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26, включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), серверы точного времени ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера». Уровень является единым для всех АИИС КУЭ организаций системы ПАО «Транснефть», в том числе для системы автоматизированной информационноизмерительной коммерческого учета электрической энергии ОАО «АК «Транснефть» - АИИС КУЭ ОАО «АК «Транснефть» (Регистрационный номер в Федеральном информационном фонде 54083-13).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.

По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициентов трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков поступает на вход УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности через каналы связи.

Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных (ЦСОД) всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки в организации-участники ОРЭМ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и смежным субъектам, передаются с ИВК с учетом агрегации данных по всем точкам АИИС КУЭ ОАО «АК »Транснефть» (Рег. № 54083-13) с учетом полученных данных по точкам измерений, входящим в настоящую систему и АИИС КУЭ смежных субъектов в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков, УСПД и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 39485-08), входящими в состав ЦСОД. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

В качестве устройства синхронизации времени на уровне ИВКЭ используется УСПД со встроенным ГЛОНАСС -модулем.

Коррекция внутренних часов УСПД осуществляется по сигналу точного времени ГЛОНАСС -модуля. В случае неисправности УССВ, встроенного в УСПД, имеется возможность коррекции внутренних часов УСПД от уровня ИВК ПАО «Транснефть».

Сравнение показаний часов счетчиков и УСПД происходит при обращении к счетчикам. Коррекция показаний часов счетчиков осуществляется при расхождении показаний часов счетчиков и УСПД на величину более чем ±1 с, но не чаще одного раза в сутки.

Журналы событий счетчиков, УСПД и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке или в эксплуатационную документацию. Заводской номер системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26 №469 указывается в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера» версии не ниже 8.0, в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 3.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав измерительных каналов АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Примечания:

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2, при условии, что ООО «Транснефть - Дальний Восток» не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2 Допускается замена УСПД и УССВ на аналогичные утвержденных типов.

• 3 Замена оформляется техническим актом в установленном в ООО «Транснефть - Дальний Восток» АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть

Таблица 3 - Основные метрологические характеристики ИК

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - электросчетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26», аттестованном ООО «МетроСервис», аттестат об аккредитации № RA.RU.311779 от 10.08.2016

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Дальний Восток» по НПС №26

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Транснефть- Дальний Восток»

(ООО «Транснефть - Дальний Восток»)

ИНН 2724132118

Адрес: 680020, Россия, Хабаровский край, г. Хабаровск, ул. Запарина, д. 1 Телефон/факс: (4212) 40-11-55

E-mail: info@dmn.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, пом. I, комн. № 6, 7 Телефон: (985) 992-27-81

E-mail: info.spetcenergo@gmail.com

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

№ RA.RU.312429 от 30.01.2018

В части вносимых изменений:

Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)

Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, 6а Телефон: (391) 224-85-62

E-mail: E.E.Servis@mail.com

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

№ RA.RU.311779 от 10.08.2016

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1581

Лист № 1 Регистрационный № 24760-13                                           Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амперметры и вольтметры цифровые Ф1762-АД

Амперметры и вольтметры цифровые Ф1762-АД (далее по тексту - приборы) предназначены для измерений тока и напряжения в цепях постоянного тока, в том числе в составе измерительных устройств с преобразователями различных электрических и неэлектрических величин в унифицированный сигнал силы или напряжения постоянного тока, а также для сигнализации об отклонении значений измеряемой величины от заданной зоны регулирования.

Описание средства измерений

Принцип действия приборов основан на преобразовании входных аналоговых сигналов в код, значение которого пропорционально входному сигналу. Код запоминается в регистре памяти, дешифруется в код управления отсчётным устройством и отображается на цифровом индикаторном устройстве и в виде положения светодиодного указателя на шкале приборов Ф1762.7-АД, Ф1762.8-АД.

Приборы представляют собой щитовые электронные устройства, которые могут устанавливаться на щитах и в пультах под углом к горизонту.

Приборы выполнены в металлических корпусах из профильного материала, передней металлической рамки и задней металлической панели. Приборы имеет съёмную пластмассовую рамку, позволяющую производить замену шкалы пользователем без нарушения пломбы.

На задней панели прибора находятся: соединители для подключения напряжения питания и входного сигнала; соединитель для подключения интерфейсных сигналов «RS-485» (кроме Ф1762.3-АД); соединители для подключения выходных сигналов реле (для Ф1762.8-АД); клемма для заземления прибора.

На лицевой панели приборов Ф1762-АД находится цифровое индикаторное устройство. Приборы модификации Ф1762.7-АД, Ф1762.8-АД, дополнительно имеют дискретно-аналоговое светодиодное индикаторное устройство со шкалой, отградуированной в соответствии с заказом. Количество дискретных положений указателя: 23 - для приборов Ф1762.7-АД, 61 - для приборов Фl762.8-AД .

Цвет цифровой индикации в зависимости от заказа красный, зеленый или желтый. Указатель дискретно-аналогового отсчета представляет собой светящийся столбик, состоящий из включенных друг за другом светодиодов. Считывание показаний производится по концу светящегося столбика, который перемещается прямолинейно в горизонтальном или вертикальном направлении или по дуге.

Приборы модификации Фl762.7-AД, Фl762.8-AД имеют до четырех уставок, то есть до пяти зон сигнализации, кроме того, приборы Ф1762.8-АД имеют четыре реле. В приборах, работающих как показывающие и сигнализирующие, указатель может быть двухцветным (зеленый цвет - «Норма», красный - «Авария») или трехцветным (зеленый цвет - «Норма», желтый - «Предупреждение», красный - «Авария». При изменении положения указателя относительно той или иной уставки изменяется цвет его свечения.

Задание и изменение уставок (зон сигнализации) и параметров приборов производится в соответствии с РЭ с помощью компьютера, подключаемого к специальному разъёму. Дискретность задания уставок равна одной единице младшего разряда цифрового индикатора.

В приборах предусмотрена световая сигнализация: при превышении входным сигналом более чем на 0,5 % конечного значения максимального диапазона показаний (для Ф1762.7-АД, Ф1762.8-АД) и более, чем на 5 % конечного значения установленного диапазона показаний; об обрыве входной цепи в приборах, имеющих диапазоны измерений от 2 до 10 В и от 4 до 20 мА, кроме того, в приборах предусмотрена защита: от неправильного включения полярности напряжения питания и входного сигнала; от превышения напряжения питания (до 36 В).

Для связи с компьютером системы контроля и регулирования приборы имеют последовательный интерфейс типа RS-485.

В зависимости от варианта исполнения приборы имеют следующие обозначения:

• - «ОИАЭ» - оборудование, поставляемое на объекты использования атомной энергии, с приемкой OTK и приёмкой Представителя эксплуатирующей организации (далее - ЭО) и/или специализированной организации (далее - СО);

• - «ОП» - приборы, поставляемое на общепромышленные объекты, с приёмной OTK.

При заказе приборов и записи в документации другой продукции, в которой они могут быть применены, необходимо указать:

• - условное обозначение заказа прибора;

• - тип прибора;

• - диапазон измерений по входному сигналу;

• - диапазон показаний прибора и наименование физической величины входного сигнала;

• - цвет цифровой индикации;

• - цветовое решение передней рамки и лицевой панели;

• - цвет подсветки шкалы (для Ф1762.8-АД);

• - вид упаковки (если она влагозащитная);

• - исполнение («ОИАЭ» или «ОП»);

• - вид приёмки (OTK или Представитель ЭО и/или СО);

• - класс безопасности по НП-001-15 (для «ОИАЭ» исполнения);

• - климатическое исполнение (ТВ 4.1 или УХЛ 4.1);

• - тип щита (панельный или мозаичный);

• - толщину щита;

• - обозначение настоящих технических условий;

• - вид дискретно-аналоговой индикации (стандартная (5 мм) или увеличенная (10 мм) ширина для Ф1762.7-АД, Ф1762.8-АД).

Условное обозначение заказа приборов:

Ф1762.3- АД - Х - Х - Х - Х

тип прибора:         “

• 1 - вольтметр до 10 В;

• 2 - вольтметр до 1 В;

• 3 - амперметр до 20 мА.

• 4 Цвет индикатора: __

• 1 - красный;

• 2 - зеленый;

• 3 - желтый.

Цвет рамки:        __

• 1 - белый;

• 2 - серый;

• 3 - черный.

Толщина щита:     —

• 1 - 1,5 - 2 мм;

• 2 - 3 - 4 мм;

• 3 - 5 мм;

• 4 - 7,5 мм

• 5 - 14 мм;

• 6 - 26 мм;

• 7 - 50 мм;

• 8 - по заказу.

  тип прибора:

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

  Цвет индикатора:

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

  Ф1762.5- АД -Х - Х - Х - X

  ___ТТН

Цвет рамки:

• 1 - белый;

• 2 - серый;

• 3 - черный.

Толщина щита:

• 1 - 1 - 2,5 мм;

• 2 - 3 - 5 мм;

• 3 - 7,5 мм

• 4 - 14 мм;

• 5 - 26 мм;

• 6 - 50 мм;

• 7 - по заказу.

Ф1762.6- АД - Х - Х - Х - X тип прибора:

• 1 - вольтметр до 10 В;

• 2 - вольтметр до 1 В;

• 3 - амперметр до 20 мА.

• 4 Цвет индикатора:

• 1 - красный;

• 2 - зеленый;

• 3 - желтый. Цвет рамки:

• 1 - белый;

• 2 - серый;

• 3 - черный. Толщина щита:

• 1 - 1 - 2,5 мм;

• 2 - 3 - 5 мм;

• 3 - 7,5 мм;

• 4 - 14 мм;

• 5 - 26 мм;

• 6 - 50 мм;

• 7 - по заказу.

Ф1762.7- АД - Х - Х - Х - X

тип прибора:

• 1 - вольтметр до 10 В;

• 2 - вольтметр до 1 В;

• 3 - амперметр до 20 мА. Цвет индикатора:

• 1 - красный;

• 2 - зеленый;

• 3 - желтый.

Цвет рамки:

• 1 - белый;

• 2 - серый;

• 3 - черный.

Толщина щита:

• 1 - 1 - 2,5 мм;

• 2 - 3 - 5 мм;

• 3 - 7,5 мм;

• 4 - 14 мм;

• 5 - 26 мм;

• 6 - 50 мм;

• 7 - по заказу.

Дополнительно указать: дискретно-аналоговая индикация - стандартная (ширина риски 5 мм) или увеличенная (ширина риски 10 мм).

Ф1762.8- АД- Х -Х - Х - Х - X - ХХ

тип прибора:

• 1 - вольтметр до 10 В;

• 2 - вольтметр до 1 В;

• 3 - амперметр до 20 мА. Подсветка шкалы:

0 - отсутствует;

• 1 - белая;

• 2 - синяя.

Цвет индикатора:__________________________

• 1 - красный;

• 2 - зеленый;

• 3 - желтый.

Цвет рамки: ---------------------------------

• 1 - белый;

• 2 - серый;

• 3 - черный.

Толщина щита:

• 1 - 1-2 мм;

• 2 - 3 - 5 мм;

• 3 - 7,5 мм;

• 4 - 14 мм;

• 5 - 26 мм;

• 6 - 50 мм;

• 7 - по заказу.

Тип дискретно-аналоговой индикации:

1Х - со стандартным размером дискреты;

1 ряд ( ширина 5 мм);

2Х - с увеличенным размером дискреты;

2 ряда ( ширина 10 мм);

Выходные устройства (реле):----------------------------

Х0 - без реле;

Х1 - с реле;

Пример записи при заказе:

«Вольтметр Ф1762.7-АД-1-2-3-2, диапазон 2-10 В, шкала 0-800 кПа, цвет индикатора -зелёный, цвет рамки - чёрный, цвет панели - белый, упаковка влагозащитная, исполнение «ОП», вид приёмки ОТК, климатическое исполнение - УХЛ 4.1, тип щита - панельный, толщина щита - 3 - 5 мм, дискретно-аналоговая индикация - увеличенная (10 мм), ТУ 4389-0161-05755097-2001».

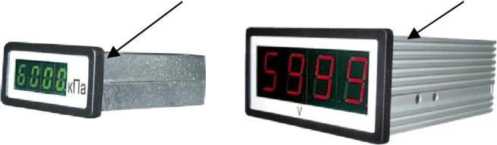

Знак поверки наносят на корпус приборов, как показано на рисунке 1.

Каждый экземпляр приборов идентифицирован, имеет заводской номер, нанесенный на табличку, расположенную корпусе прибора, методом пьезоструйной печати, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

Пломбирование приборов от несанкционированного доступа осуществляется в виде наклейки на задней панели прибора (для прибора Ф1762.3-АД наклейки на верхней и нижней крышки корпуса).

Фотографии общего вида:

Рисунок 1 - Общий вид амперметров и вольтметров цифровых Ф1762-АД

Программное обеспечение

В приборах установленное ПО внутренней постоянной памяти микроконтроллера. ПО осуществляет функции сбора, обработки, отображения и передачи измеренных данных.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Влияние ПО учтено при нормировании MX.

Идентификационные данные программного обеспечения приборов Ф1762-АД представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Диапазоны измерений, максимальные диапазоны показаний, пределы допускаемых основной и дополнительной приведенных погрешностей в процентах от диапазона измерений приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением влажности от нормальной до 98 % при температуре 35 °С в течение 6 ч, равны пределам допускаемой основной приведённой погрешности по цифровому отсчету «*» - При иных диапазонах показаний пределы допускаемой основной приведенной погрешности по цифровому отсчету в процентах определяются по формулам:

±(0,05 + ам) - для приборов Ф1762.3-АД-1, Ф1762.3-АД-2, Ф1762.5-АД-1, Ф1762.5-АД-2, Ф1762.6-АД-1, Ф1762.б-АД-2, Ф1762.7-АД-1, Ф1762.7-АД-2, Ф1762.8-АД- 1, Ф17б2.8-АД-2,

±(0,1 + ам) - для приборов Ф1762.3-АД-3, Ф1762.5-АД-3, Ф1762.6-АД-3, Ф1762.7-АД-3, Ф1762.8-АД-3,

где ам - дополнительная погрешность масштабирования, определяемая по формуле:

где q - значение младшего разряда;

Nk - конечное значение диапазона показаний прибора;

Nh - начальное значение диапазона показаний прибора.

Таблица 4 - Основные технические характеристики

наносят на табличку прибора методом пьезоструйной печати, на титульный лист руководства по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность приборов

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’¹⁶ до 100 А»

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

НП-001-15 Общие положения обеспечения безопасности атомных станций

СТО 1.1.1.07.001.0675 - 2017 Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования

ТУ 4389-0161-05755097-2001 Амперметры и вольтметры цифровые Ф1762-АД. Технические условия

Акционерное общество «Приборостроительный завод «ВИБРАТОР»

(AO «ВИБРАТОР»)

ИНН 7813028750

Адрес: 194292, г. Санкт-Петербург, 2 Верхний переулок, д. 5 лит. А

Телефон/факс: (812) 622-04-82

E-mail: kildiyarov@vibrator.spb.ru

Web-сайт: www.vbrspb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010
