№536 от 15.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 238323
О внесении изменений в описание типа СИ
Термометры биметаллические серии WSS
Приказы по основной деятельности по агентству Вн. Приказ № 536 от 15.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 апреля 2021 г.
№ 536_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка
создания и ведения Федеральноттг инфирмациинни! и финда нимэбеспечению единства измерений, перед 1Чи (ЗДйтЗВДЖдаЩиене! гай в данные сведения, предоставления с шй».
5. Контроль за испол]
собой.
С.С.Голубев
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
к_____—______
Заместитель Руководителя
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 536
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Термометры биметаллические |
WSS |
JP- 20120317, JP1-19111953, JP- 20120318, JP- 20120319, JP1-19111955, JP1-19111841, JP- 20120320, JP1-19111834, JP1-19111879, JP1-19111893, JP1-19111883, JP1- |
74604-19 |
Компания «Shanghai Jingpu Mechanical&Elec trical Technology Co.,Ltd.», Китай |
МП 207-039-2018 |
МП 207-0392018 с изменением №1 |
Компания «Shanghai Jingpu Mechanical&El ectrical Technology Co.,Ltd.», Китай |
ФГУП "ВНИИМС", г. Москва |
|
19111894, JP1-19111895, JP-20120321, JP1-19111906, JP1-19111966, JP1-19112046, JP1-19111963, JP-20120327, JP1- 19112033, JP1-19111915, JP1- 19111877, JP1-19111889, JP1-19111959, JP1-19111839, JP1- 19111958, JP1-19111842, JP1-19111838, JP-20120322, JP1-19111960, JP-20120323, JP1- 19111964, |
|
JP1- 19111836, JP1- 19112038, JP1- 19111882, JP1- 19111965, JP1- 19111880, JP1- 19111878, JP1- 19112040, JP1- 19111952, JP1- 19112043, JP1- 19112044, JP1- 19112037, JP1- 19112035, JP1- 19112042, JP1- 19112045, JP1- 19112039, JP1- 19112036, JP- 20120325, JP1- 19112047, JP- 20120326, JP- 20120324, JP1- |
|
19112069, JP1-19112058, JP1-19112056, JP1-19112055, JP1-19112070, JP1-19112068, JP1-19112057, JP1- 19112054, JP-20120328, JP1-19112051, JP1-19112053, JP1-19112034, JP1-19111887, JP1- 19122003, JP1-19122014, JP1-19122004, JP1- 19122002, JP1-20010459, JP1-19111888, JP1-19112041, JP1- 19111905 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «15» апреля 2021 г. № 536
Лист № 1 Регистрационный № 74604-19 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серии WSS
Назначение средства измеренийТермометры биметаллические серии WSS (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Описание средства измеренийПринцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу.
Термометры имеют исполнения, различающиеся по конструкции, а также по метрологическим и техническим характеристикам. Схема составления условного обозначения термометров в зависимости от исполнения приведена ниже.
Термометр биметаллический серии WSS^ -_2 3 4 W T / 5
-
1. Тип корпуса
F Стандартное исполнение корпуса
FN Стандартное исполнение корпуса с заполнением демпфирующей жидкостью
X Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами)
-
2. Диаметр корпуса, мм
-
3. Тип присоединения корпус-штуцер
0 Осевое (аксиальное)
-
1 Радиальное
8 Поворотно-откидное
-
4. Тип монтажного присоединения
0 Без фиксации (безрезьбовое)
-
1 Подвижная гайка с внешней резьбой
-
2 Подвижная гайка с внутренней резьбой
-
3 Внешняя фиксированная резьба
-
4 С фланцем
-
5 Дюймовая резьба
-
6 Быстроразъемное присоединение
-
5. Тип установки гильзы
G Прямая резьба
N Конусовидная резьба
W Сварная
F Фланцевая
Фотографии общего вида термометров биметаллических серии WSS и место нанесения знака поверки приведены на рисунках 1 и 2.
Вариант исполнения термометров может быть нанесен как на шкалу термометров так и на прикрепляемый к прибору накладной элемент (табличку, этикетку, шильдик, заводскую бирку и т.п.).
Заводской номер термометра наносится на шкалу термометра.
Знак поверки наносится на защитное стекло корпуса термометра и (или) в паспорт и (или) на свидетельство о поверке.

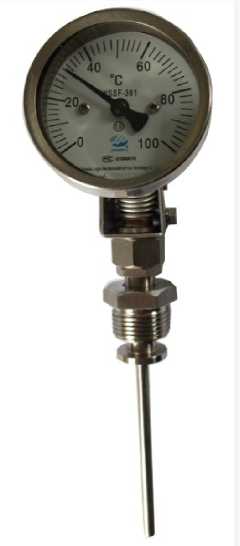

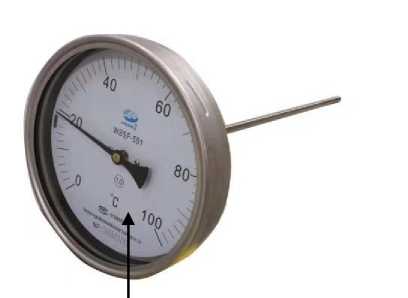

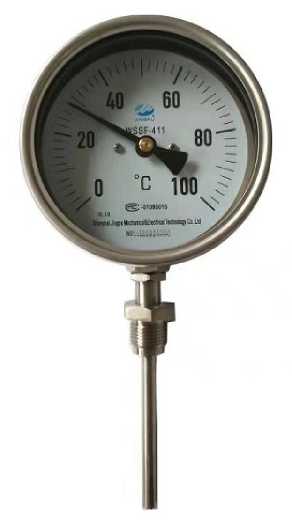

Рисунок 1- Общий вид термометров биметаллических
(исполнения WSSF и WSSFN)
Мстеоснтоаннеаснеенсиеяния акзанапкоавепроквиерки

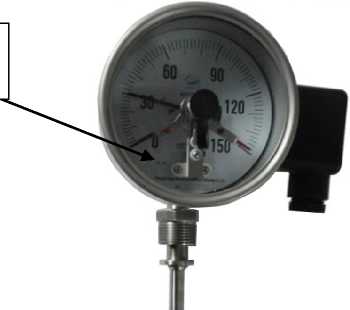

Рисунок 2- Общий вид термометров биметаллических с электроконтактами
(исполнение WSSX)
Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические характеристики, а также габаритные размеры термометров приведены в таблице 1.
Таблица 1 - Метрологические характеристики термометров
|
Исполнение термометра |
Диапазон измерений температуры(1), °С |
Пределы допускаемой абсолютной погрешности(2)(3)(4), °С, в зависимости от класса точности (5) |
Цена деления шкалы(4), °С | |
|
1,0 |
1,5 | |||
|
WSSF, WSSFN, WSSX |
от -80 до +50 |
±4,0 |
±6,0 |
0,5; 1,0; 2,0; 3,0; 5,0; 10,0 |
|
от -80 до +350 |
±6,0 (от -80 до -50 °С включ.) от -50 до +350) ±10,0 (св. -50 до +350 °С) |
±9,0 (от -80 до -50 °С включ.) от -50 до +350) ±15,0 (св. -50 до +350 °С) | ||
|
от -50 до +50 |
±4,0 |
±6,0 | ||
|
от -50 до +150 |
±4,0 |
±6,0 | ||
|
от -40 до +80 |
±2,0 |
±4,0 | ||
|
от -20 до +60 |
±1,0 |
±2,0 | ||
|
от 0 до +40 |
±2,0 |
±4,0 | ||
|
от 0 до +50 |
±1,0 |
±2,0 | ||
|
от 0 до +60 |
±1,0 |
±2,0 | ||
|
от 0 до +80 |
±1,0 |
±2,0 | ||
|
от 0 до +100 |
±1,0 |
±2,0 | ||
|
от 0 до +120 |
±2,0 |
±4,0 | ||
|
от 0 до +150 |
±2,0 |
±4,0 | ||
|
от 0 до +200 |
±2,0 |
±4,0 | ||
|
от 0 до +250 |
±2,5 |
±5,0 | ||
|
от 0 до +300 |
±5,0 |
±10,0 | ||
|
от 0 до +350 |
±5,0 |
±10,0 | ||
|
от 0 до +400 |
±5,0 |
±10,0 | ||
|
от 0 до +500 |
±10,0 |
±15,0 | ||
|
от 0 до +600 |
±20,0 |
±30,0 | ||
|
Примечания:
| ||||
термометры.
(5) - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
60; 100; 150 |
|
Диаметр термобаллона(1), мм |
6; 8; 10 |
|
Длина термобаллона, мм (в зависимости от исполнения термометра и верхнего предела диапазона измерений (tB)): - WSSF, WSSFN - WSSX |
от 55 до 1800 (tB < +150 °С); от 100 до 1800 (tB > +150 °С) от 55 до 1000 (tB < +150 °С); от 100 до 1000 (tB > +150 °С) |
|
Напряжение питания термометров с электроконтактными устройствами, В, не более |
230 |
|
Разрывная мощность электроконтактного устройства, ВА, не более |
10 |
|
Коммутирующий ток, А, не более |
1 |
|
Масса термометра, кг, не более - WSSF - WSSFN - WSSX |
7
|
|
Рабочие условия эксплуатации:
- WSSF, WSSFN - WSSX
|
от -60 до +60 от -40 до +60 (от -60 до +60 по спец. заказу) до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40000 |
|
(1) - Конкретные значения диаметра корпуса и термобаллона приведены в паспорте на термометры. | |
наносится на шкалу термометра или на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр (исполнение в соответствии с заказом) |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
МП 207-039-2018 |
на партию термометров, поставляемых в один адрес |
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта на термометр.
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серии WSSГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай.
