ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Трансформаторы напряжения EGK предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 110 кВ и 150 кВ, применяются в КРУЭ с элегазовой изоляцией.

Описание средства измерений

Принцип действия трансформаторов напряжения EGK основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы напряжения EGK относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения EGK выпускают в трех модификациях (EGK 145-3/F35-4, EGK 145-3/F35-41 и EGK 170-3/F35), отличающихся друг от друга габаритными размерами, наибольшими рабочими напряжениями и токами термической стойкости.

Трансформаторы напряжения EGK являются трехфазными трансформаторами с элегазовой (SF6) изоляцией в алюминиевом корпусе. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Каждый трансформатор имеет одну первичную и до четырех вторичных обмоток. Сердечники набраны из листов трансформаторной стали с низкими потерями. Бак трансформатора, в который помещены активные части, изготовлен из алюминиевого сплава. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки на корпусе трансформатора.

Внешний вид трансформаторов показан на рисунках 1-3.

Место пломбирования

Рисунок 1 - EGK145-3/F35-4

Место пломбирования

Рисунок 3 - EGK 145-3/F35-41

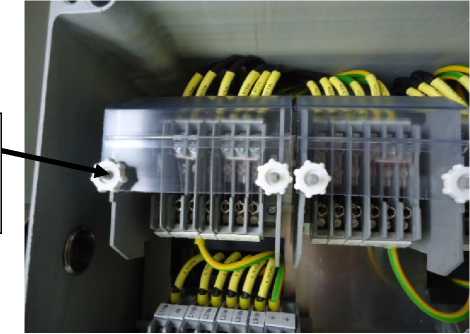

Место пломбирования (в клеммной коробке)

Рисунок 4 - Место пломбирования (в клеммной коробке)

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на табличку трансформатора штамповкой или гравировкой и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);

• -  прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

• - прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);

- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 Трансформаторы напряжения. Методика поверки

PFIFFNER Instrument Transformers Ltd, Швейцария

Адрес: Lindenplatz 17, 5042 Hirschthal, Switzerland

Телефон: +(41) 62 739 28 28

Факс: +(41) 62 739 28 10

Акционерное общество «Грид РУС» (АО «Грид РУС»)

ИНН 7728597770

Адрес: 123112, г. Москва, Пресненская набережная, д. 10, эт 10 пом I ком 28

Телефон: (495) 739 69 19

Факс: (495) 739 68 01

E-mail: www.gegridsolutions.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437 55 77

Факс 8 (495) 437 56 66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
