ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ

Назначение средства измерений

Установки для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ (далее - установки), предназначены для:

• - непрерывных измерений объёмной активности радиоактивных аэрозолей, обусловленной техногенными альфа- и бета- излучающими нуклидами;

• - индикации эквивалентной равновесной объёмной активности ²²²Rn в воздухе помещений.

Описание средства измерений

Установки являются функционально и конструктивно законченными устройствами.

Воздух поступает из контролируемой зоны (рабочего места или вентиляционной системы) через входной патрубок, расположенный на верхней части защитной передней крышки установки, и проходит через рабочую зону ленточного фильтра шириной 50 мм. Далее через перфорированный столик, на котором лежит фильтр, воздух поступает на вихревой расходомер и через выходной патрубок к насосу. Установки измеряют расход и прокачанный объём воздуха. Над рабочей зоной фильтра расположен детектор с коллиматором и предусилитель. Альфа -и бета- частицы, которые испускают осевшие на фильтре частицы аэрозоля, пролетая через детектор, формируют электрические импульсы. Амплитуда импульсов пропорциональна энергии частиц. Сигнал с предусилителя подается на один из входов двухвходового 1024 канального аналого-цифрового преобразователя (АЦП). Таким образом, можно получить информацию об энергетическом спектре альфа- частиц на фильтре. В качестве информации для расчета суммарной объёмной активности бета-излучающих техногенных радионуклидов используется суммарное количество импульсов в энергетическом диапазоне регистрации бета-излучения. Индицируемое значение объёмной активности ²²²Rn является расчетным значением по данным регистрируемого альфа- излучения дочерних продуктов распада ²²²Rn (²¹⁸Po, ²¹⁴Pb). Регистрация бета- излучающих дочерних продуктов распада ²²²Rn (²¹⁴Bi, ²¹⁴Po) осуществляется в сумме с техногенными бета- излучающими радионуклидами.

Установка может использоваться с накопительной ёмкостью для определения объём-88 138 88 138

ной активности Кг и Хe по дочерним продуктам распада Rb и Cs в соответствии с «Методикой контроля объёмной активности ⁸⁸Кг и ^{1 8}Хе в газе с помощью установки с накопительной ёмкостью» (далее - методика), изложенной в приложении Г руководства по эксплуатации на установку.

Методика устанавливает контроль объёмной активности ⁸⁸Кг и ¹³⁸Хе в газе в диапазоне от 1,0-10³ до 1,0-10⁶ Бк/м^-3 с прогнозируемой погрешностью, не превышающей ±40 %.

Измеренные значения записываются в энергонезависимую память установки, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор» или программного обеспечения внешней ПЭВМ. Общий объём памяти рассчитан на 3000 измерений.

Для работы установки необходимо обеспечить непрерывную прокачку воздуха через фильтр с помощью насосного блока БН-01 или иных пробоотборных систем, обеспечивающих необходимый диапазон объемного расхода.

В случае превышения уставки включается световая и звуковая сигнализация. Сигналы тревоги дублируются на блок аварийной сигнализации при его подключении. При этом, наличие «сухого контакта» позволяет включать/выключать внешнее управляющее устройства при его подключении. Установка оснащена тремя перекидными «сухими контактами».

Установка имеет программные интерфейсы для обмена данными: RS-232, два независимых RS-485 (протокол обмена MODBUS), Ethernet IEEE 802.3 (протокол обмена TCP/IP) и аналоговый интерфейс (опционально). Все установленные интерфейсы могут работать одновременно.

RS-232 является служебным интерфейсом, предназначенным для управления установкой, диагностики, настройки и ремонта. Для работы с этим интерфейсом предназначена программа «Конфигуратор», поставляемая вместе с установкой.

RS-485 и Ethernet IEEE 802.3 являются внешними интерфейсами, предназначенными для включения установки в автоматизированные комплексы и системы радиационного контроля.

Установка может быть оснащена тремя аналоговыми выходами (каналами), которые поддерживают стандартные интерфейсы 0-20 мА, 0-24 мА и 4-20 мА. Аналоговые выходы предназначены для передачи во внешние системы значений измеряемых величин.

Установки могут применяться при контроле аэрозольных выбросов на объектах атомной энергетики и промышленности, на судах с ядерными энергетическими установками.

Внешний вид установки и место опломбирования представлены на рисунке 1. Установки опломбируются в соответствии с конструкторской документацией ФВКМ.412123.002.

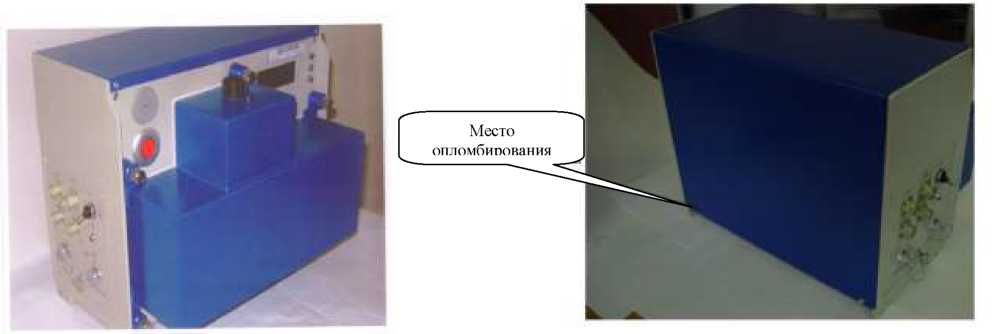

Рисунок 1 - Внешний вид и место опломбирования установки

Программное обеспечение

Программное обеспечение (ПО) установки состоит из двух программ:

• - встроенного ПО в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки.

• - прикладного (автономного) ПО «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.

Метрологически значимой частью ПО установки является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты программного обеспечения «Конфигуратор» «низкий» в соответствии

с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, расположенную на корпусе установки фотоспособом и на титульные листы руководства по эксплуатации и паспорта типографским способом или специальным штампом.

Комплектность средства измерений

Т аб ли ца 4 - Комплектность средства измерений

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.412123.002РЭ, утверждённым ГЦИ СИ ФБУ «ЦСМ Московской области» 24 июля 2013 г.

Основные средства поверки:

- рабочие эталоны 2-го разряда типа 1СО и 1П9 с активностью от 10² до 10³ Бк;

- счетчик газа типа СГБ G4-1 в диапазоне от 0,4 до 6 м³/ч (от 6,7 до 100 л/мин) с основной относительной погрешностью измерения объема газа ±3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установкам для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие

«Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г.Москва, г.Зеленоград, Георгиевский проспект, д.5, этаж 2, комн. 49

Телефон: +7 (495) 777-84-85, факс +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» ФБУ «ЦСМ Московской области», Центральное отделение

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
