№1093 от 04.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 748003
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1093 от 04.06.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 июня 2026 г.
1093
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р. Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 94» июня 2026 г. № 1093
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счетчики газа бытовые малогабаритные |
СГБМ |
57561-14 |
ПДЕК.407292.009 И1 с изменением №2 |
Общество с ограниченной ответственностью Производственнокоммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»), Республика Татарстан, г. Чистополь |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 04 » июня 2026 г. № 109 3
Лист № 1 Регистрационный № 57561-14 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа бытовые малогабаритные СГБМ Назначение средства измеренийСчетчики газа бытовые малогабаритные СГБМ (далее - счетчики газа) предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Описание средства измеренийПринцип действия счетчиков газа основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, производимых датчиком расхода.
Счетчики газа состоят из:
-
1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;
-
2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;
-
3) кожуха.
Счетчики выпускаются в следующих исполнениях:
-
- типоразмеров: СГБМ-1,6М, СГБМ-2,5, СГБМ-3,2, СГБМ-4;
-
- классов точности 1,0 и 1,5 по ГОСТ 8.401-80;
-
- без температурной коррекции и с температурной коррекцией;
-
- без импульсного выхода и с импульсным выходом;
-
- без радиоканала и с радиоканалом;
-
- без проводного цифрового интерфейса и с проводным цифровым интерфейсом.
Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям по ГОСТ 2939-63 (к температуре Т=20 °С).
Счетчики в исполнении с импульсным выходом оснащены оптроном и позволяют передавать данные о расходе газа (показания счетчика).
Счетчики в исполнении с радиоканалом оснащены радиомодулем и позволяют передавать накопленные счетчиком данные (например, показания счетчика, количество перезагрузок электронного блока счетчика). Счетчики могут иметь дополнительно пломбируемый батарейный отсек с отдельной крышкой для удобства замены элемента питания.
Счетчики в исполнении с проводным цифровым интерфейсом оснащены соответствующим драйвером и позволяет передавать накопленные счетчиком данные (например, показания счетчика, количество перезагрузок электронного блока счетчика) по проводному цифровому интерфейсу.
Заводской номер счетчиков газа, состоящий из восьми арабских цифр, и знак утверждения типа наносятся на лицевую панель счетчиков флексографским способом.

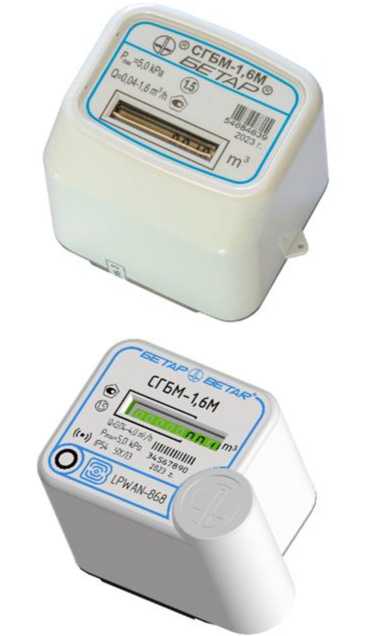

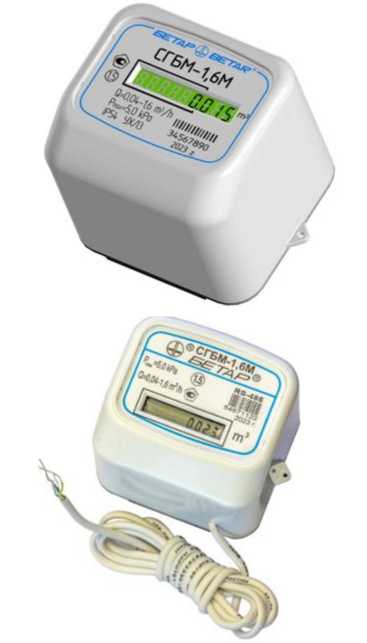

Рисунок 1 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-1,6М

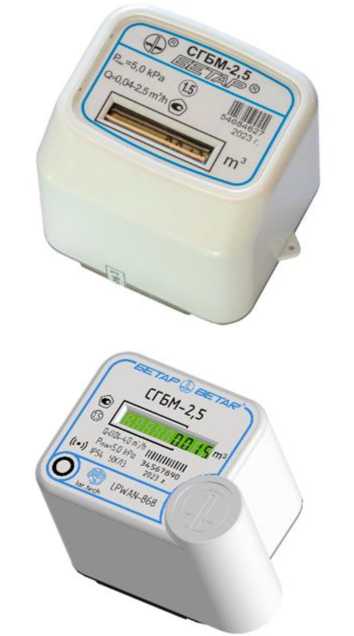

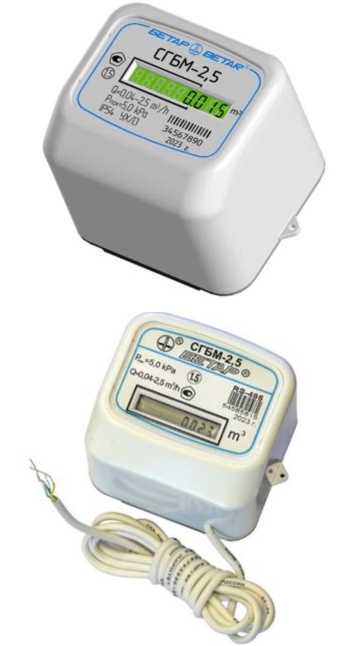

Рисунок 2 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-2,5
Рисунок 3 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-3,2
Рисунок 4 - Общий вид счетчиков газа бытовых малогабаритных СГБМ-4
Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потребленного объема газа и выводит это значение на ЖКИ.

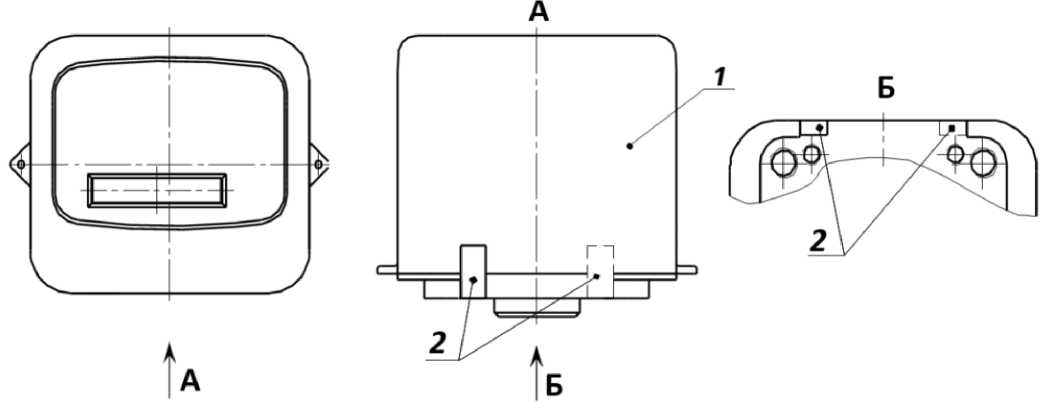

На рисунке 5 приведена схема пломбирования и обозначение мест для нанесения пломбы для защиты от несанкционированного доступа.
где:
-
1 - счетчик газа,
-
2 - самоклеящаяся пломба со знаком поверки, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика.
Рисунок 5 - Схема пломбирования счетчиков газа
Материал самоклеящейся пломбы - разрушаемый при отклеивании и не допускающий повторного наклеивания.

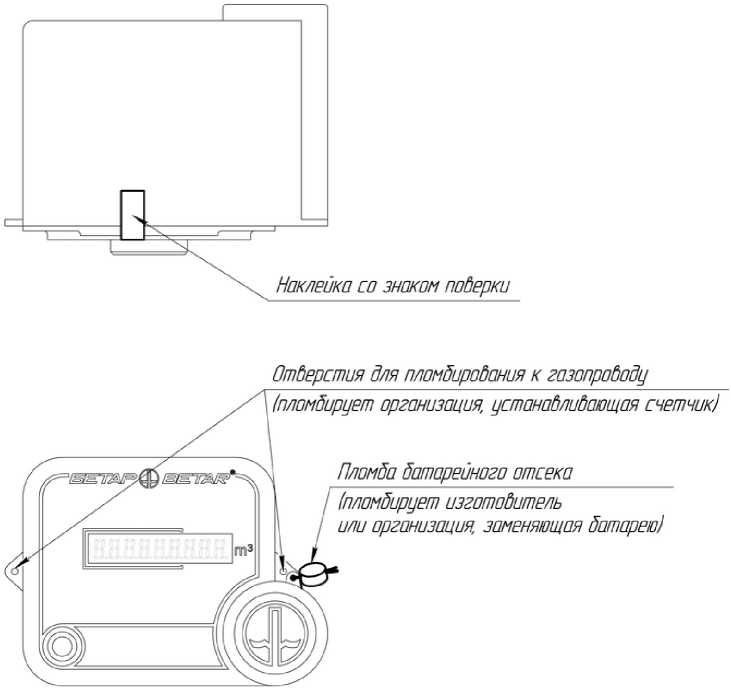

На рисунке 6 приведена схема пломбирования и обозначение мест для нанесения пломбы для защиты от несанкционированного доступа счетчиков в исполнении с радиоканалом с дополнительным пломбируемым батарейным отсеком с отдельной крышкой.
Наклейка со знаком поберки
Отверстия для пломбирования к газопроводу
(пломбирует организация, устанаблибающая счетчик)
Пломба батарейного отсека
(пломбирует изготовитель или организация, заменяющая батарею)
Рисунок 6 - Схема пломбирования счетчиков газа в исполнении с радиоканалом с дополнительным пломбируемым батарейным отсеком с отдельной крышкой
Программное обеспечениеТаблица 1 - Идентификационные данные программного обеспечения (ПО) для счетчиков газа СГБМ-1,6М
|
Идентификационные данные (признаки) |
Значение | |
|
модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029 | ||
|
Идентификационное наименование ПО |
CGb | |
|
Номер версии (идентификационный номер) ПО |
U3.108 | |
|
Цифровой идентификатор ПО |
9A1d | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
модификация электронного блока ПДЕК.467416.001 | ||
|
Идентификационное наименование ПО |
ПО СГ-1.6 | |
|
Номер версии (идентификационный номер) ПО |
1.00 | |
|
Цифровой идентификатор ПО |
7dEA | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
модификация электронного блока ОСДМ.070506.000 | ||
|
Идентификационное наименование ПО |
ПО СГБ 1.6 |
ПО СГБ 3.2 |
|
Номер версии (идентификационный номер) ПО |
ВЕР 1.3 |
ВЕР 1.09 |
|
Цифровой идентификатор ПО |
89ed3d42* |
106C6ded* |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
|
Идентификационные данные (признаки) |
Значение |
|
модификация электронного блока ПГКД.467414.100 | |
|
Идентификационное наименование ПО |
СГБ-1.6 |
|
Номер версии (идентификационный номер) ПО |
1.022 |
|
Цифровой идентификатор ПО |
85b50046 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
модификация электронного блока ПГКД.467414.109 | |
|
Идентификационное наименование ПО |
СГБ-1.6 |
|
Номер версии (идентификационный номер) ПО |
2.028 |
|
Цифровой идентификатор ПО |
8FE3F0b7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
модификация электронного блока ПДЕК.467416.002 | |
|
Идентификационное наименование ПО |
ПО СГ-4.0 |
|
Номер версии (идентификационный номер) ПО |
- ** 1.xx |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5. ** ** «x» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Идентификационные данные программного обеспечения (ПО) для счетчиков газа СГБМ-2,5
|
Идентификационные данные (признаки) |
Значение |
|
модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029 | |
|
Идентификационное наименование ПО |
CGb |
|
Номер версии (идентификационный номер) ПО |
U3.108 |
|
Цифровой идентификатор ПО |
9A1d |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
модификация электронного блока ОСДМ.070506.000 | |
|
Идентификационное наименование ПО |
ПО СГБ 3.2 |
|
Номер версии (идентификационный номер) ПО |
ВЕР 1.09 |
|
Цифровой идентификатор ПО |
106C6ded* |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
модификация электронного блока ПГКД.467414.109 | |
|
Идентификационное наименование ПО |
СГБ-2.5 |
|
Номер версии (идентификационный номер) ПО |
2.028 |
|
Цифровой идентификатор ПО |
8FE3F0b7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
модификация электронного блока ПДЕК.467416.002 | |
|
Идентификационное наименование ПО |
ПО СГ-4.0 |
|
Номер версии (идентификационный номер) ПО |
- ** 1.xx |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5. ** ** «x» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 3 - Идентификационные данные программного обеспечения (ПО) для счетчиков газа
СГБМ-3,2
|
Идентификационные данные (признаки) |
Значение |
|
модификации электронных блоков КВ.469335.038, СЭТ.469333.003 и СЭТ.469333.029 | |
|
Идентификационное наименование ПО |
CGb |
|
Номер версии (идентификационный номер) ПО |
U3.108 |
|
Цифровой идентификатор ПО |
9A1d |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
модификация электронного блока ОСДМ.070506.000 | |
|
Идентификационное наименование ПО |
ПО СГБ 3.2 |
|
Номер версии (идентификационный номер) ПО |
ВЕР 1.09 |
|
Цифровой идентификатор ПО |
106C6ded* |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
модификация электронного блока ПГКД.467414.109 | |
|
Идентификационное наименование ПО |
СГБ-3.2 |
|
Номер версии (идентификационный номер) ПО |
2.028 |
|
Цифровой идентификатор ПО |
8FE3F0b7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
модификация электронного блока ПДЕК.467416.002 | |
|
Идентификационное наименование ПО |
ПО СГ-4.0 |
|
Номер версии (идентификационный номер) ПО |
- ** 1.xx |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* на ЖКИ счетчика газа отображаются только последние 8 цифр цифрового идентификатора ПО, вычисляемого по алгоритму MD5. ** ** «x» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 4 - Идентификационные данные программного обеспечения (ПО) для счетчиков газа СГБМ-4
|
Идентификационные данные (признаки) |
Значение |
|
модификации электронных блоков СЭТ.469333.003 и СЭТ.469333.029 | |
|
Идентификационное наименование ПО |
CGb |
|
Номер версии (идентификационный номер) ПО |
U3.108 |
|
Цифровой идентификатор ПО |
9A1d |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
модификация электронного блока ПДЕК.467416.002 | |
|
Идентификационное наименование ПО |
ПО СГ-4.0 |
|
Номер версии (идентификационный номер) ПО |
1.xx |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* «х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Метрологические характеристики счетчиков газа нормированы с учетом влияния ПО.
Конструкция счетчиков газа исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
СГБМ-1,6М |
СГБМ-2,5 |
СГБМ-3,2 |
СГБМ-4 | |
|
Максимальный расход Qмакс, м3/ч |
1,6 |
2,50 |
3,20 |
4,0 |
|
Номинальный расход Qном, м3/ч |
0,8 |
1,20 |
1,60 |
2,0 |
|
Минимальный расход, Qмин, м3/ч |
0,04 |
0,04 |
0,04 |
0,04 |
|
Порог чувствительности, м3/ч, не более |
0,025 |
0,04 |
0,04 |
0,04 |
|
Пределы допускаемой основной относительной погрешности измерений при нормальных условиях, %, в диапазоне расходов: от Qмин до 0,2- Qмакс от 0,2^макс до Qмакс включительно для класса точности 1,0 для класса точности 1,5 |
±2,5 ±1,0 ±1,5 | |||
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры в пределах рабочего интервала температур, % |
±1,5 | |||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
СГБМ-1,6М |
СГБМ-2,5 |
СГБМ-3,2 |
СГБМ-4 | |
|
Номинальный диаметр, DN |
15 |
20 | ||
|
Перепад давления на максимальном расходе Qмакс, мм вод. ст. (кПа), не более |
160 (1,6) | |||
|
Рабочее давление измеряемой среды, кПа, не более |
5,0 | |||
|
Емкость отсчетного устройства, не менее |
99999,999 | |||
|
Температура измеряемой среды, °С |
от -10 до +50 | |||
|
Масса, кг, не более |
0,67 | |||
|
Габаритные размеры (ВысотахШиринахДлина), мм, не более |
70х100х80 | |||
|
Условия эксплуатации: - температура окружающего |
от -10 до +50 | |||
|
воздуха, °С
|
95 от 84 до 106,7 | |||
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч, не более |
110 000 |
|
Средний срок службы, лет |
12 |
наносится на лицевую панель счетчиков газа флексографским способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Счетчик газа бытовой малогабаритный СГБМ |
Согласно исполнению |
1 | |
|
Тройник или Тройник с накидной гайкой или Тройник с двумя накидными гайками или Тройник фланцевый* или Тройник U-образный* |
- |
1 |
По заказу потребителя поставляется в отдельной упаковке |
|
Прокладка |
- |
1 | |
|
Прокладка паронитовая |
- |
1 |
Поставляется вместе с тройником с накидной гайкой |
|
2 |
Поставляется вместе с тройником с двумя накидными гайками или вместе с тройником фланцевым или вместе с тройником U-образным | ||
|
Руководство по эксплуатации |
ПДЕК.407292.009 РЭ |
1 | |
|
ПДЕК.407292.009- 02 РЭ |
в случае монтажного комплекта с тройником U-образным | ||
|
Комплект монтажных частей:
|
1 0,4 м | ||
|
*только для счетчиков газа типоразмеров СГБМ-4 | |||
приведены в п. 5 «Устройство и принцип действия» ПДЕК.407292.009 РЭ и ПДЕК.407292.009-02 РЭ «Счетчик газа бытовой малогабаритный СГБМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ПДЕК.407292.001 ТУ Счетчики газа бытовые малогабаритные СГБМ. Технические условия
ИзготовительОбщество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР»
(ООО ПКФ «БЕТАР»)
ИНН 1652005250
Адрес: 422986, Республика Татарстан, Чистопольский р-н, г. Чистополь, ул. Энгельса, д. 129Т, помещ. Н-1
Телефон: 8-800-500-45-45, (84342) 5-69-69
Web-сайт: www.betar.ru
Е-mail: info@betar.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19 Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org Регистрационный номер в реестре аккредитованных лиц RA.RU.310592
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
