№2356 от 07.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 118160
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 36452 "Контроллеры программируемые ЭЛСИ-ТМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2356 от 07.10.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2356
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые ЭЛСИ-ТМ
Назначение средства измеренийКонтроллеры программируемые ЭЛСИ-ТМ (далее - контроллеры) предназначены для измерений непрерывных сигналов напряжения постоянного тока и (или) постоянного тока, сбора и обработки информации с первичных датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по последовательным каналам связи.
Описание средства измеренийПринцип действия контроллеров основан на преобразовании в модулях ввода значений входных сигналов в цифровой код, обработке полученной информации в модуле центрального процессора согласно алгоритму, заданному в прикладной программе, формирования выходных сигналов управления с помощью модулей вывода и обмене информацией по последовательным каналам связи с помощью интерфейсных модулей.
Контроллеры построены по модульному принципу и содержат базовый комплект и комплект функциональных модулей переменного состава (модули ввода/вывода и интерфейсные).
В состав базового комплекта контроллера входят:
-
- коммутационная панель серии ТК , предназначенная для механического объединения модулей контроллера, организации электрических соединений между модулями, а также для монтажа контроллера на месте установки;
-
- модуль источника питания, предназначенный для питания модулей контроллера. В зависимости от варианта исполнения источника, питание производится от сети переменного тока частотой (50 ± 1) Гц и напряжением (220 ± 44) В, либо от источника постоянного тока напряжением (24 ± 4) В;
-
- модуль центрального процессора серии ТС, предназначенный для выполнения управляющей программы контроллера, а также обмена информацией с модулями ввода/вывода через интерфейсные порты и внешние устройства по последовательным каналам связи.
В состав функциональных модулей контроллера входят:
-
- модули ввода/вывода дискретных сигналов серии TD, предназначенные для приема и формирования дискретных сигналов;
-
- модули ввода/вывода непрерывных сигналов серии TA, предназначенные для измерения, ввода и формирования непрерывных сигналов;
-
- интерфейсные модули серии TN, предназначенные для обмена информацией по технологическим интерфейсам.
Контроллеры не предназначены для применения во взрывоопасных зонах. Пломбирование контроллеров не предусмотрено.
Общий вид контроллеров представлен на рисунке 1.
2

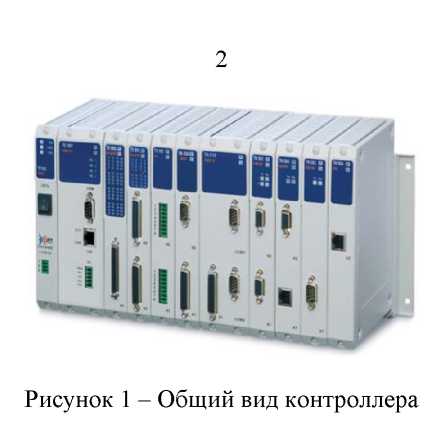

Рисунок 1 - Общий вид контроллера
Программное обеспечениеВстроенное программное обеспечение (ПО) контроллеров хранится в энергонезависимой памяти модулей, устанавливается в процессе изготовления контроллеров и не подлежит изменению в период их эксплуатации.
ПО осуществляет функции по обработке и передаче результатов измерений, проверку работоспособности модулей.
ПО контроллеров делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО находится в модулях ввода/вывода серии ТА.
Уровень защиты ПО контроллеров «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
А501 (ПО модуля ТА 501 4IDC) |
А41п012 |
- |
- |
|
А505 (ПО модуля ТА 505 24IDC) |
A24I_005 |
- |
- |
|
А516 (ПО модуля ТА 516 8IDC Е) |
A8In_007 |
- |
- |
|
А524 (ПО модуля ТА 524 4IDC, ТА 524 2IDC) |
SOU4_055 |
- |
- |
|
А603 (ПО модуля ТА 603 8I 8О DC I) |
A8IO_112 |
- |
- |
Метрологические характеристики контроллеров нормированы с учетом встроенного ПО.
Метрологические и технические характеристикиОсновные технические и метрологические характеристики модулей ввода непрерывных сигналов ТА 501 4IDC, ТА 505 24IDC, ТА 524 4IDC, ТА 524 2IDC, TA 516 8IDC Е, предназначенных для измерения напряжения постоянного тока или постоянного тока и модуля ввода-вывода непрерывных сигналов TA 603 8I 8О DC I, предназначенного для измерения и формирования напряжения постоянного тока и постоянного тока, представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1. Количество гальванически разделенных измерительных каналов: | |
|
- для модулей ТА 501 4IDC, TA 524 4IDC |
4 |
|
- для модулей ТА 524 2IDC, TA 603 8I 8О DC I |
2 |
|
- для модулей ТА 505 24IDC, TA 516 8IDC Е |
1 |
|
2. Количество входных сигналов в канале: | |
|
- для модулей ТА 501 4IDC, TA 524 4IDC, ТА 524 2IDC |
1 |
|
- для модулей ТА 505 24IDC |
24 |
|
- для модулей TA 516 8IDC Е |
8 |
|
- для модулей TA 603 8I 8О DC I |
4 |
|
3. Диапазон измерений напряжения постоянного тока, В |
от - 10 до + 10 |
|
4. Входное сопротивление при измерении напряжения постоянного |
1,0 |
|
тока, МОм, не менее | |
|
5. Диапазоны измерений постоянного тока, мА: | |
|
- I (для ТА 501 4IDC, ТА 505 24IDC, TA 516 8IDC Е) |
от - 5 до + 5 |
|
- II ( только для ТА 501 4IDC, TA 516 8IDC Е) |
от - 10 до + 10 |
|
- III (для ТА 501 4IDC, ТА 505 24IDC, TA 516 8IDC Е, TA 603 8I 8О DC I) |
от - 20 до + 20 |
|
- IV (для ТА 524 4IDC, ТА 524 2IDC) |
от 0 до + 20 |
|
6. Входное сопротивление при измерении постоянного тока для диапазонов*, кОм | |
|
- I |
1,000 ± 0,005 |
|
- II |
0,5000 ± 0,0025 |
|
- III |
0,25000 ± 0,00125 |
|
- IV |
0,110 ± ,0005 |
|
7. Входное сопротивление в режиме измерения постоянного тока для модулей, кОм: | |
|
- TA 516 8IDC Е |
0,25000 ± 0,00125 |
|
- TA 603 8I 8О DC I |
0,20 ± 0,01 |
|
8. Пределы допускаемой основной приведенной погрешности измерений, %, не более: | |
|
- для модулей ТА 501 4IDC, ТА 505 24IDC |
±0,15 |
|
- для модулей ТА 524 4IDC, ТА 524 2IDC |
±0,05 |
|
±0,05 |
|
а) по току |
±0,04 |
|
б) по напряжению |
±0,03 |
|
9. Пределы допускаемой приведённой погрешности измерений в рабочих условиях эксплуатации, %, не более: | |
|
- для модулей ТА 501 4IDC, ТА 505 24IDC |
±0,30 |
|
- для модулей ТА 524 4IDC, ТА 524 2IDC |
±0,075 |
|
±0,05 |
|
а) по току |
±0,05 |
|
б) по напряжению |
±0,05 |
|
10. Дискретность преобразования входного напряжения, мВ, не более: | |
|
- для модулей ТА 501 4IDC, ТА 505 24IDC |
3 |
|
- для модулей ТА 524 4IDC, ТА 524 2IDC |
не нормирутся |
|
- для модулей TA 516 8IDC Е, TA 603 8I 8О DC I |
0,4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
11. Коэффициент подавления помехи нормального вида, дБ, не менее: | |
|
- для модулей ТА 501 4IDC, ТА 505 24IDC, TA 603 8I 8О DC I |
40 |
|
- для модулей ТА 524 4IDC, ТА 524 2IDC, TA 516 8IDC Е |
не нормируется |
|
12. Коэффициент подавления помехи общего вида, дБ, не менее: | |
|
100 |
|
TA 603 8I 8О DC I |
90 |
|
13. Коэффициент подавления синфазного сигнала, дБ, не менее: | |
|
- для модулей ТА 524 4IDC, ТА 524 2IDC для напряжения | |
|
постоянного тока |
80 |
|
- для модулей TA 516 8IDC Е: а) для напряжения постоянного тока б) для напряжения переменного тока с частотой промышленной сети |
70 |
|
питания |
50 |
|
14. Значение допустимой перегрузки по входам: | |
|
- для модулей ТА 501 4IDC, ТА 505 24IDC, %, не менее |
50 |
|
200 |
|
менее |
±30 |
|
15. Напряжение гальванического разделения (эффективное значение), В: | |
|
- между входами |
500 |
|
- между входами и корпусом |
500 |
|
16. Время измерений, с, не более: | |
|
- для всех модулей, кроме TA 603 8I 8О DC I |
10 |
|
- для модуля TA 603 8I 8О DC I |
6 |
|
17. Количество гальванически разделенных каналов формирования для |
2 |
|
модуля TA 603 8I 8О DC I | |
|
18. Количество выходных сигналов в канале модулей TA 603 8I 8О DC I |
4 |
|
19. Диапазон формирования напряжения постоянного тока для модуля TA 603 8I 8О DC I, В |
от - 10 до +10 |
|
20. Диапазон формирования постоянного тока для модуля TA 603 8I 8О DC I, мА |
от 0 до + 20 |
|
21. Допустимое сопротивление нагрузки для модуля TA 603 8I 8О DC I, | |
|
кОм: -при формировании напряжения постоянного тока, не менее |
2,00 |
|
- при формировании силы постоянного тока, не более |
0,75 |
|
22. Пределы допускаемой основной приведенной погрешности |
±0,10 |
|
формирования для модуля TA 603 8I 8О DC I, % | |
|
23. Пределы допускаемой приведенной погрешности формирования в |
±0,15 |
|
рабочих условиях эксплуатации для модуля TA 603 8I 8О DC I, % | |
|
24. Дискретность формирования напряжения постоянного тока для |
2,0 |
|
модуля TA 603 8I 8О DC I, мВ, не более | |
|
25. Дискретность формирования постоянного тока для модуля |
2,0 |
|
TA 603 8I 8О DC I, мкА, не более | |
|
26. Время установления выходного сигнала в канале формирования для |
1 |
|
модуля TA 603 8I 8О DC I, мс, не более | |
|
П р и м е ч а н и е -* Для модулей ТА 501 4IDC, ТА 505 24IDC, ТА 524 4I |
[DC, ТА 524 2IDC |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Напряжение питания переменного тока, В |
220±44 | |
|
Частота питающей сети, Гц |
50±1 | |
|
Напряжение питания постоянного тока, В |
24±4 | |
|
Потребляемая мощность, не более: | ||
|
- с количеством модулей не более шести, при питании от сети | ||
|
постоянного тока, В-А |
75 | |
|
- с количеством модулей не более шести, при питании от сети | ||
|
переменного тока, Вт |
75 | |
|
- с количеством модулей не более десяти, при питании от сети |
110 | |
|
постоянного тока, В- А | ||
|
- с количеством модулей не более десяти, при питании от сети |
110 | |
|
переменного тока, Вт | ||
|
Диапазон рабочей температуры окружающей среды, °С | ||
|
- при использовании модуля ТС 501 |
от - 40 до + 60 |
оС |
|
- при использовании модуля ТС 503 |
от - 20 до + 60 |
оС |
|
Средний срок службы, лет, не менее |
12 | |
|
Среднее время наработки на отказ, ч, не менее |
80000 | |
|
Среднее время восстановления, ч, не более |
0,5 |
наносится на титульные листы руководства по эксплуатации ИФУГ.421243.102РЭ и формуляра ИФУГ.421243.102ФО типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектость средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый ЭЛСИ-ТМ |
ТУ 4030-024-28829549-2003 |
1 шт.1) |
|
Сервисные средства | ||
|
Пульт инженера ППИ64^45 |
ИФУГ.467856.001 |
2) |
|
Пульт контрольный (пульт КП) |
РАМИ.468211.001 |
2) |
|
Кабель проверочный КА202 |
ИФУГ.468353.027 |
2) |
|
Кабель проверочный КА205 |
ИФУГ.468353.061 |
2) |
|
Кабель проверочный КА524 |
ИФУГ.468353.149 |
2) |
|
Кабель проверочный КА516 |
ИФУГ.468353.224 |
2) |
|
Документация | ||
|
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов (ВЭ), в том числе: |
ИФУГ.421243.102ВЭ |
1 компл. |
|
Контроллер программируемый ЭЛСИ-ТМ2) |
2) | |
|
Методика поверки |
ИФУГ.421243.102МП с изм. ИФУГ.563-14 |
1 экз. |
|
Комплект ЗИП |
- |
1 компл. |
|
Упаковка |
1 компл. | |
|
Примечания:
| ||
осуществляется по документу ИФУГ.421243.102МП «Контроллер программируемый ЭЛСИ-ТМ. Методика поверки», утвержденному ФГУ «Томский ЦСМ» в августе 2009 г. с изменением ИФУГ.563-14 от 15.08.2014 г.
Основные средства поверки приведены в таблице 5.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Таблица 5 - Основные средства поверки
|
Наименование средства поверки |
Регистрационный номер в ФИФ ОЕИ |
Основные метрологические характеристики | |
|
диапазон измерений, номинальное значение |
погрешность, класс точности, цена деления | ||
|
Прибор для проверки вольтметров программируемый В1-13 |
6014-77 |
Диапазон формирования:
|
Основная приведенная погрешность формирования:
|
|
Мультиметр 34401 А |
16500-97 |
до 1000 В;
|
Пределы допускаемой приведенной погрешности измерений:
|
|
Калибратор универсальный Н4-6 |
16690-13 |
Диапазон воспроизведения:
|
Пределы допускаемой основной погрешности воспроизведения:
|
|
Магазин сопротивления измерительный Р327 |
3297-72 |
от 0,1 Ом до 100 кОм |
Пределы допускаемой основной погрешности измерений ±0,01 % |
|
Источник постоянного тока Б5-71 |
11999-12 |
Выходное напряжение от 0,1 до 30 В; ток нагрузки от 0 до 10 А |
Пределы абсолютной погрешности: -по току ± 0,04 А; - по напряжению ±0,2 В |
|
Мегаомметр Ф4102/1 |
9225-83 |
Диапазон измеряемого сопротивления - от 0 до 500 МОм. Рабочее напряжение 500 В |
Класс точности 1,5 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым ЭЛСИ-ТМГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ТУ 4030-024-28829549-2003 Контроллеры серии ЭЛСИ. Технические условия
ИзготовительАкционерное общество «ЭлеСи» (АО «ЭлеСи»)
ИНН 7021004633
Адрес: 634021, Томская область, г. Томск, ул. Алтайская, 161А
Телефон: (3822) 601-000, факс (3822) 601-001
Web-сайт: elesy.ru
E-mail: elesy@elesy.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 октября 2019 г. 2356
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 36452 «Контроллеры программируемые ЭЛСИ-ТМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи
с обращениями АО «ЭлеСи» от 14 августа 2019 г. № 01-02-19/862, № 01-02-19/860 и № 01-02-19/861 приказываю:
-
1. Внести изменения в описание типа на контроллеры программируемые ЭЛСИ-ТМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27135-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств
измерений № 36452 «Контроллеры программируемые ЭЛСИ-ТМ»,
на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 3 6452 «Контроллеры программируемые ЭЛСИ-ТМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 27135-09, в связи с изменением формы собственности заявителя с ЗАО «ЭлеСи», г. Томск на АО «ЭлеСи», г. Томск.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием
п/ 010071 типа средства измерений и выдачу его юридическому или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/--------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\>
