МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 ноября 2020 г.

Москва

О внесении изменений в описание типа на анализаторы давления насыщенных паров SetaVap 80600

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением АО «ЭПАК-Сервис» от 24 июля 2020 г. № 293 приказываю:

• 1.  Внести изменения в описание типа на анализаторы давления насыщенных паров SetaVap 80600, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 77856-20, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В2485327С21ВВ4Се93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11,2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1883

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы давления насыщенных паров SetaVap 80600 (далее - анализаторы) предназначены для автоматического измерения давления насыщенных паров нефтепродуктов, нефти и продуктов нефтехимии.

Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшееся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре 37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.

Конструктивно анализатор представляет собой полностью автоматизированный прибор и состоит из испытательной камеры с подвижным поршнем; элементов Пельтье, обеспечивающих контроль температуры, нагрев и охлаждение испытательной камеры по мере необходимости; пользовательского интерфейса обработки результатов измерений и доступа к сохраненным результатам измерений; жидкокристаллического сенсорного дисплея для вывода результатов измерений и управления анализатором.

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунке 1.

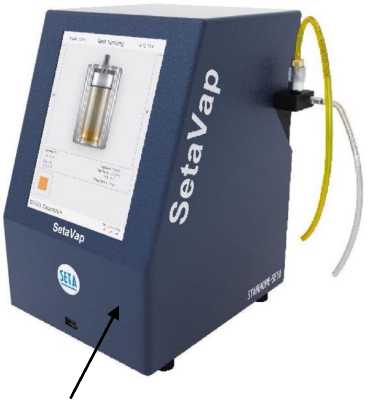

Рисунок 1 - Общий вид анализаторов, обозначение места нанесения знака поверки

Пломбирование анализаторов не предусмотрено.

Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 74-251-2019 «ГСИ. Анализаторы давления насыщенных паров SetaVap 80600. Методика поверки», утвержденному ФГУП «УНИИМ» 05.12.2019 г.

Основные средства поверки:

• - ГСО 8536-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-10), интервал аттестованных значений давления насыщенных паров от 9 до 19 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±4 %;

• - ГСО 8538-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-30), интервал аттестованных значений давления насыщенных паров от 30 до 39 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;

• - ГСО 8541-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-100), интервал аттестованных значений давления насыщенных паров от 90 до 110 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;

• - ГСО 9817-2011 стандартные образцы давления насыщенных паров нефтепродуктов (ДНП-ПА), интервал аттестованных значений давления насыщенных паров от 10 до 120 кПа, границы допускаемых значений относительной погрешности (P=0,95) ±(2,5-6) %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов, как показано на рисунке 1.

приведены в эксплуатационном документе.

Техническая документация фирмы изготовителя «Stanhope-Seta», Великобритания.

Фирма «Stanhope-Seta»

Адрес: London Street, Chertsey, Surrey, England KT16 8AP, Великобритания

Тел: +44(0)1932 564391

Web-сайт: www.stanhope-seta.co.uk

E-mail: sales@stanhope-seta.co.uk

Акционерное общество «ЭПАК-Сервис» (АО «ЭПАК-Сервис»)

ИНН 5501055049

Адрес: 644033, г. Омск, ул. Нагибина, д.1

Телефон: +7 (3812) 433-883, 660-303

Факс: +7 (3812) 433-884, 660-304

Web-сайт: www.epac-service.ru

E-mail: epac@epac-service.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
