МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О переоформлении свидетельства об утверяедении типа средства измерений № 59430 «Системы измерительные ИС-ЭМИКОН» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ЗАО «ЭМИКОН» от 21 августа 2016 г. № 261Юп/08.1-16 и № 262Юп/08.1-16 приказываю:

• 1. Внести изменения в описание типа на системы измерительные ИС-ЭМИКОН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61259-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 59430 «Системы измерительные ИС-ЭМИКОН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61259-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин)

  обеспечить в соответствии с Административным регламентом оформление свидетельства с описаьурм типа гррдгтва измерений^ и его юридическому лицу иле индйюдааивкюю^^

  ^{г                 J J}                хранится в системе элекгронногодокументообосхтса

  4. Контроль за исполн                                   з i собой.

  *                                                    метрологии.

измерений^ индйвптаи>Бнюм№^ хранится в системе элекгронногодокументооборота

CRE71L НИЯ О CLP ГИФНКД ' ■ JC

.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1956

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные ИС-ЭМИКОН

Системы измерительные ИС-ЭМИКОН (далее ИС) предназначены для обеспечения непрерывного измерения и контроля параметров (давления, температуры, параметров вибрации, загазованности, уровня жидкости, силы, напряжения и мощности переменного тока), а также для формирования унифицированных аналоговых сигналов, используемых в каналах регулирования параметров технологических процессов.

ИС-ЭМИКОН используются в составе АСУ ТП транспортирования и хранения нефти и нефтепродуктов, резервуарных парках, нефтебазах, нефтеналивных причалах, системах автоматического регулирования давления, системах телемеханизации, системах нефтепереработки, автоматизированных системах управления пожаротушением.

ИС-ЭМИКОН относятся к проектно-компонуемым изделиям и предусматривают возможность:

• - автоматического измерения и отображения значений технологических параметров и документирования данных;

• -  предупредительной и аварийной сигнализации по уставкам, заданным программным путем;

• -  подключения к системам специальной аппаратуры: центров пожарной сигнализации, аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную обработку сигналов от датчиков и выполняющих отдельные управляющие функции защиты;

• - автоматического и в ручном режиме регулирования параметров технологических процессов.

В зависимости от назначения ИС-ЭМИКОН может включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.

Измерительные каналы ИС-ЭМИКОН состоят из:

• - первичных приборов и преобразователей технологических параметров в силу постоянного тока стандартного диапазона (от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА), или в сопротивление постоянному току (в диапазонах от 40 до 90 Ом или от 80 до 180 Ом);

• - модулей аналогового ввода и вывода в составе универсальных программируемых промышленных контроллеров серий ЭК-2000 (регистрационный № 15483-10) и DCS-2000 (регистрационный №52079-12, № 21926-15), а также контроллеров Modicon серии 140 (регистрационный № 18649-09), преобразующих аналоговые сигналы к цифровому виду;

• - центрального контроллера ИС, осуществляющего обработку полученных сигналов и формирование сигналов автоматического управления по заданной программе, самодиагностику функционирования, резервирование и блокировку каналов измерения, управления и сигнализации;

- АРМ оператора для отображения (визуализации) технологических параметров, выполнения расчетов, ведения протоколов и архивации данных.

В качестве центрального контроллера ИС могут быть использованы программируемые логические контроллеры различных изготовителей (ЗАО «Эмикон», «Schneider Electric» и др.), сертифицированные для применения в автоматизированных системах управления технологическими процессами.

В качестве системы отображения (визуализации) на АРМ оператора могут использоваться SCADA-системы производства различных разработчиков: iFIX (фирма «Intellution», США), Сириус-СКАДА (НПП «Вира Реалтайм», Россия), Master SCADA (компания ИнСАТ, Россия) и др., установленные в компьютеры офисного или промышленного исполнения.

В каналах формирования управляющих аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере ИС посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока. Структурные схемы ИС-ЭМИКОН приведены на рисунках 1, 2.

АРМ оператора

Контроллер Центральный (CPU-44)

УСО - Устройство сопряжения с

объектом

- Цифровой интерфейс

(отказоустойчивое кольцо ВОЛС, протокол EmiBus)

контроллер

И-

YCOn(DCS-2(IOO)

Первичные и вторичные преобразователи и исполнительные устройства

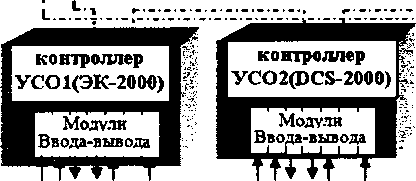

Рисунок 1 - Структурная схема ИС-ЭМИКОН на базе контроллеров ЭК-2000 и DCS-2000

АРМ оператора

Контроллер Центральный (140CPU)

У СО  . Устройство сопряжения с

объектом - Цифровой интер-

L

Магистральная резервированная шина сети RIO (протокол Modbus+)

■ -о-.-------“ ■ ' ---------

-V:

Модули

Модули Ввода-вывода

►т

Рисунок 2 - Структурная схема ИС-ЭМИКОН на базе контроллеров Modicon

контроллер УСОп (МоФсоп)

г * ” ••

Модули

Вторичные электрические преобразователи и модули контроллеров ИС-ЭМИКОН монтируются в шкафах У СО и образуют вместе с линиями связи вторичную, электрическую часть измерительных каналов - ЭИК.

Виды и состав измерительных каналов:

• 1 Каналы измерения давления, разности давлений, температуры, параметров виброскорости; силы, напряжения, мощности переменного тока; уровня жидкости; параметров загазованности вида: первичный преобразователь - модули ввода аналоговых сигналов AI-04B, EAI-04B, AI-20 (серии ЭК-2000), AI-12, AI-32A, AIO-31A (серии DCS-2000), 140 ACI 030 00,140 ACI040 00 (контроллеров Modicon).

В качестве первичного преобразователя могут использоваться:

• - преобразователи избыточного давления измерительные EJX530A (EJX630A) (регистрационный № 28456-09);

-преобразователи разности давлений измерительные EJX110A (регистрационный № 28456-09);

• - преобразователи избыточного давления измерительные FKP (регистрационный №53147-13);

• - преобразователи разности давлений измерительные FKC (регистрационный №53147-13);

• - преобразователи избыточного давления измерительные 40.4385 (регистрационный № 40494-09);

-преобразователи разности давлений измерительные 40.4382 (регистрационный №40494-09);

• - уровнемеры волноводные Eclipse 705 и Eclipse Aurora (регистрационный № 51508-12);

• - уровнемеры OPTIFLEX 1300 С (регистрационный № 45408-10);

-уровнемеры микроволновые бесконтактные VEGAPULS 6*, мод. VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68 (регистрационный № 27283-12);

• - термопреобразователи с унифицированным выходным сигналом ТСПУ 014, ТСПУ 015 (регистрационный № 46437-11);

• - каналы виброизмерительные ИКВ-1 -хх ООО НПП ТИК (регистрационный №43779-10);

• - аппаратура виброконтроля СВКА 1, исп. СВКА 1-02, СВКА 1-02.06, СВКА 1-03 (регистрационный № 41153-09);

• - датчики виброскорости с токовым выходом ДВСТ, мод. ДВСТ-1-10-Х-Р, ДВСТ-1-10-Х-К, ДВСТ-1-20-Х-Р, ДВСТ-1-20-Х-К, ДВСТ-1-30-Х-Р, ДВСТ-1-30-Х-К, ДВСТ-1-50-Х-Р, ДВСТ-1-50-Х-К (регистрационный № 53507-13);

-датчики загазованности универсальные ДЗУ-ГЕРДА (регистрационный № 51505-12);

• - газоанализатор СГОЭС (регистрационный № 32808-11);

• - газоанализатор оптический GS-01 (регистрационный № 60913-15);

• - газоанализатор «СПЕКТР» мод. 1/X/X, 2/0/Х, 3/Х/Х (регистрационный № 53283-13);

• - газоанализатор оптический Оптимус ИК (регистрационный № 62288-15);

• - преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С (регистрационный № 22144-12);

• - преобразователи измерительные мощности трехфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860 (регистрационный № 24137-12);

счетчики электрической энергии многофункциональные ION 6200 (регистрационный № 22898-07, 59923-15);

Примечание - Для каналов, первичные преобразователи которых имеют вид взрывозащиты «искробезопасная цепь» или требуется обеспечение гальванической развязки каналов, в состав каналов могут дополнительно включаться барьеры искробезопасности или усилители с гальванической развязкой типов:

• - В1-02-(регистрационный № 40670-09);

• - MTL4500, MTL4600, MTL55OO (регистрационный № 39587-14);

• - МАСХ MCR(-EX)-SL-RPSSI (регистрационный № 55661-13);

• - IM33 (регистрационный № 49765-12);

• - модули измерительные 9160 (регистрационный № 63808-16);

• - IMX12-AI (регистрационный № 65278-16).

• 2 Каналы измерения температуры сред (нефти, масла, воздуха), подшипников двигателей, насосов и др.вида: первичный преобразователь - модули ввода аналоговых сигналов

AI-03A, модули расширения ввода аналоговых сигналов EAI-03A, AI-07A, AI-21 (серии ЭК-2000), AI-10, AI-11, AI-31A (серии DCS-2000), 140 ARI 030 00 (контроллеров Modicon).

В качестве первичного преобразователя могут использоваться термопреобразователи сопротивления ТСМ 012,ТСП 012 (регистрационный № 60966-15), ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М (регистрационный № 60967-15),

• 3 Каналы измерения температуры сред (нефти, масла, воздуха), подшипников двигателей, насосов и др.вида: первичный преобразователь - вторичный преобразователь температуры в стандартный токовый сигнал - модули ввода аналоговых сигналов AI-04B, EAI-04B, AI-20 (серии ЭК-2000) , AI-12, AI-32A, AIO-31A (серии DCS-2000), модуль 140 ACI 040,140 ACI 030 (контроллеров Modicon).

В качестве первичного преобразователя могут использоваться термопреобразователи сопротивления ТСП 012 классов А, В и С, ТСМ 012 классов В и С-01 (регистрационный № 60966-15), ТСМ 319М, ТСМ 320М классов В и С, ТСП 319М, ТСП 321М (регистрационный № 60967-15) классов А, В и С.

В качестве вторичного преобразователя могут использоваться измерительный преобразователь температуры типа:

• - МАСХ MCR(-EX)-SL-RTD-I(-NC) (регистрационный № 55661-13);

• - MINI MCR-SL-PT100-UI (регистрационный № 55662-13);

• - MINI MCR-RTD-UI(-NC) (регистрационный № 55662-13);

• - IM34 (регистрационный № 49765-12);

• - модуль измерительный 9182 (регистрационный № 63808-16);

• - IMX12-TI (регистрационный № 65278-16).

• 4 Каналы формирования управляющих унифицированных аналоговых сигналов к регулятору (угла поворота регулирующей заслонки, величины открытия регулирующего клапана и др.) вида: модули вывода аналоговых сигналов АО-01 В, АО-ОЗВ, С (серии ЭК-2000) , АО-11, АО-31А, AIO-31A (серии DCS-2000), 140 АСО 020 00 (контроллеров Modicon).

Остальные каналы служат для подключения пороговых устройств (реле давления, реле уровня и др.). Метрологические и технические характеристики ИС-ЭМИКОН приведены в таблицах 2-6.

(ПО) ИС -ЭМИКОН состоит из ПО контроллеров (программный модуль обработки аналоговых сигналов) и ПО верхнего уровня - SCADA-системы. Конкретный тип SCADA-системы определяется проектом), варианты используемого ПО приведены в таблице 1.

Программные средства верхнего уровня (SCADA-система) содержат клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров.

Для конкретного объекта с выделенной рабочей станцией верхнего уровня системы, доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю доступа к операционной системе, SCADA и настроечным параметрам, создается конфигурация измерительной системы ИС-ЭМИКОН (количество каналов, типы датчиков, диапазоны измерений и т.д.) путем настройки программы в контроллере на этом объекте, конфигурация хранится в памяти контроллера. По завершении настройки ПО на объекте создается ПО проекта, дата и объем его фиксируются в формуляре, идентичность указанного ПО контролируется периодической проверкой даты последних санкционированных изменений проекта в контроллере и даты изменения файлов проекта SCADA системы.

Таблица 1 - Идентификационные данные ПО ИС-ЭМИКОН

Для защиты накопленной и текущей информации, конфигурационных параметров ИК от несанкционированного доступа в ИС-ЭМИКОН предусмотрен многоступенчатый физический контроль доступа:

к датчикам - недоступны порты конфигурирования датчиков (при наличии у датчиков такой возможности), при обрыве или коротком замыкании канала выдается оперативное сообщение о недостоверности сигнала;

к ЭИК - запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается система, а также - программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 1

Примечание - При включении в измерительные каналы вида «1» барьеров искробезопасности или усилителей с гальванической развязкой, границы интервала основной приведенной (абсолютной) погрешности ИК (Р=0,95) вычисляются по формулам (1) и (2). Для каналов виброскорости, осевого сдвига и концентраций горючих газов границы интервала основной погрешности не меняются, так как погрешность барьеров искробезопасности существенно меньше погрешности датчиков.

Для ИК давления, силы, напряжения и мощности переменного тока, %:

Тик ⁼ (Уд) + (Ymab)^{2 +} (Уб)²                       0)

Для ИК температуры (°C), уровня (мм):

^Лик = l₍2j(V + (ⁿ4^^a)² + (³^^L)²           (2)

где

Уд - погрешность первичного преобразователя, %;

Умдв ~ погрешность модуля ввода аналоговых сигналов, %;

у_Б - погрешность барьера искробезопасности или усилителя с гальванической развязкой, %;

Л_д - погрешность первичного преобразователя °C, мм;

Л_даап -диапазон измерений, °C, мм.

Таблица 3 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 2

• 1 |t| - абсолютное значение температуры, °C, без учета знака.

• 2 Границы интервала основной абсолютной погрешности ИК (Р=0,95) указаны для верхнего значения диапазона измерений, для других значений диапазона границы интервала основной абсолютной погрешности ИК (Р=0,95) определяют по формуле (2).

  2 Границы интервала основной абсолютной погрешности ИК (Р=0,95) указаны для верхнего значения диапазона измерений и с учетом погрешности вторичных преобразователей сопротивления в стандартный токовый сигнал равной ±0,1 %. Для других значений диапазона и при использовании вторичных преобразователей с другими характеристиками границы интервала основной абсолютной погрешности ИК (Р-0,95) определяют по формуле (2).

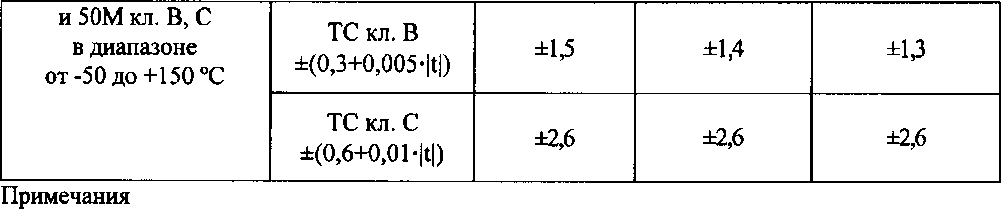

Таблица 4 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 3 с вторичными преобразователями сопротивления в стандартный токовый сигнал (МАСХ MCR(-EX)-SL-RTD-I(-NC), MINI MCR-SL-PT100-UI, MINI MCR-RTD-UI(-NC), IM34,

Примечания

1 |t| - абсолютное значение температуры, °C, без учета знака.

Таблица 5 - Метрологические характеристики каналов воспроизведения ИС-ЭМИКОН вида 4

Таблица 6 - Основные технические

Наименование характеристики

наносят на титульный лист руководства по эксплуатации и паспорта на системы измерительные ИС-ЭМИКОН.

В комплект поставки входят:

• - измерительные преобразователи, входящие в состав ИС-ЭМИКОН, в соответствии с конкретной реализацией на объекте согласно проектной и конструкторской документации;

• - аппаратно-программные средства контроллеров ИС-ЭМИКОН» согласно проекту;

• - система отображения информации;

• - компьютер типа IBM PC;

• - программное обеспечение верхнего уровня (SCADA-программы);

• - система отображения информации;

• - компьютер типа IBM PC с характеристиками не хуже требуемых применяемой

S С ADA-программой;

• - программное обеспечение верхнего уровня (SCADA-программы);

• - пороговые устройства, не выполняющие измерительных функций (сигнализаторы, выключатели, реле);

• - проектная, техническая и эксплуатационная документация на систему;

• - Методика поверки» АЛГВ.420609.010 ИМ.01.

осуществляется в соответствии с документом «Системы измерительные ИС-ЭМИКОН. Методика поверки АЛГВ.420609.010 ИМ.01», утвержденной ФГУП «ВНИИМС» 08 августа 2016 г.

Основные средства поверки:

• 1 Магазин сопротивлений Р4831 (регистрационный № 48930-12).

• 2 Калибратор-измеритель ИКСУ-260 (регистрационный № 35062-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью. Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке.

приведены в документе «Система измерительная ИС-ЭМИКОН. Руководство по эксплуатации» АЛГВ.420609.018 РЭ.

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.

ТУ 4252-003-11361066-09 Система измерительная ИС-ЭМИКОН. Технические условия.

Закрытое акционерное общество «ЭМИКОН» (ЗАО «ЭМИКОН»)

ИНН 7726037300

Адрес: 107497 г. Москва, Щелковское шоссе, 77

Телефон/факс: (499) 707-16-45

Электронная почта: emicon@dol.ru

Сайт: www.emicon.ru

Общество с ограниченной ответственностью «Синтек» (ООО «Синтек»)

ИНН 5261066968

Адрес: 603105, г. Нижний Новгород, ул. Ошарская, Д.77А, П8

Телефон/факс: (831) 422-11-33/(831) 422-11-34

Электронная почта: info@sintek-nn.ru

Сайт: www.sintek-nn.ru

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50 лет Октября, д.24

Телефон/факс: (347) 279-88-99, 8-800-700-78-68/(347) 228-80-98, (347) 228-44-11

Электронная почта: nefteavtomatika@nefteavtomatika.ru

Сайт: www.nefteavtomatika.ru

Закрытое акционерное общество «ЭМИКОН» (ЗАО «ЭМИКОН»)

ИНН 7726037300

Адрес: 107497 г. Москва, Щелковское шоссе, 77

Телефон/факс: (499) 707-16-45

Электронная почта: emicon@dol.ru

Сайт: www.emicon.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119631, г. Москва, ул.Озерная, д.46

Телефон/факс: (495)437-55-77/437-56-66

Электронная почта: office@vniims.ru

Сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
