ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 625

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2023 г. № 625

Лист № 1 Регистрационный № 24343-08 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы информационно-измерительные МУР 1001

Комплексы информационно-измерительные МУР 1001, далее комплексы МУР 1001, предназначены для измерений и регистрации сигналов от датчиков давления, температуры, расхода воды и газа, теплосчетчиков, счетчиков электроэнергии, выходом которых являются унифицированные числоимпульсные или цифровые сигналы в стандарте RS-485, RS-232, CAN, CL, Ethernet.

Описание средства измерений Принцип действия комплекса МУР 1001 основан на измерении и регистрации сигналов от датчиков давления, температуры, расхода воды и газа, теплосчетчиков, счетчиков электроэнергии, и обработке этих сигналов по заданным алгоритмам.

Комплекс МУР 1001 является проектно-компонуемым изделием и работает в непрерывном режиме.

Аппаратное обеспечение комплекса МУР 1001 состоит из микропроцессорных модулей, которые по назначению делятся на следующие типы:

- модули унифицированные регистратор-роутер (УСПД) МУР 1001.2ХХХ;

- GSM/GPRS модемы МУР 1001.9 GSM\GPRS;

- Ethernet адаптеры МУР 1001.9 EU;

- PLC модемы МУР 1001.9 PLC;

- модули дискретного ввода-вывода МУР 1001.9 TAD, МУР1001.9 NK33;

- преобразователи числоимпульсных сигналов МУР 1001.5 ADN;

- радиомодемы МУР 1001.9 RMA, МУР 1001.5 I;

• - радиотермометры медицинские МУР 1001.5 RTM;

• - интерфейсные адаптеры МУР 1001.9 АDV2;

• - коммутаторы МУР 1001.9 NK32;

• - базовые станции МУР 1001.9 LW GW.

Связь между модулями комплекса МУР 1001 организована по последовательным цифровым каналам.

Для организации измерительного канала при подключении приборов с числоимпульсным выходом используются модули преобразования числоимпульсных сигналов МУР 1001.5 ADN.

Для организации радиоканала измерений температуры используются радиомодемы

МУР 1001.5 I и радиотермометры медицинские (для измерений и мониторинга температуры тела человека) МУР 1001.5 RTМ. Цифровые датчики температуры МУР 1001.5 I-ДТ, входящие в состав радиомодемов МУР 1001.5 I, могут помещаться в защитные корпуса (гильзы) различных типов.

Структура построения комплекса МУР 1001 имеет иерархический характер. Количество измерительных каналов комплекса МУР 1001 может увеличиваться с увеличением количества применяемых (подключенных) модулей.

Собранная и привязанная к астрономическому времени информация записывается в сервер базы данных комплекса МУР 1001 для хранения, формирования печати выходных форм и передачи по коммутируемым, выделенным телефонным, Ethernet, Bluetooth, GSM/GPRS/SMS, PLC каналам, радиоканалам.

Вывод информации может быть сформирован в виде таблиц-отчетов, передан по последовательному каналу связи на персональный компьютер.

Структурная схема комплекса МУР 1001 представлена на рисунке 1.

Рабочие места

Информационная сеть АСКУЭ

—5-----Ж--

диспетчера

данных

Верхний уровень

АСКУЭ

ПО «Арго:Энергоресурсы»

аппаратура

аппаратура

нижнего уровня

А

Радимодемы

Радиомодемы 1001.

Интерфейсные

адаптеры

МУР1001.51

Радиотермометры

Измерительные

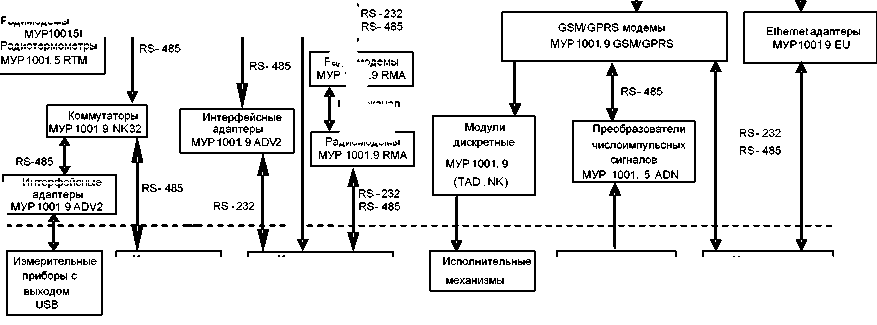

Рисунок 1 - Структурная схема комплекса МУР 1001

Первичные преобразователи

Измерительные приборы с цифровым выходом

выходом

Измерительные

числоимпульсным

выходом

цифровым

Измерительные

приборы с

приборы с цифровым

Заводской номер наносится на корпус модуля. Место и способ размещения заводского номера показаны на рисунках 2-6. Конструкция комплексов не предусматривает нанесения знака поверки на средство измерений.

Комплексы МУР 1001 (в зависимости от комплектации) применяются для измерений параметров энергопотребления на объектах коммунального и промышленного назначения как самостоятельно, так и в составе автоматизированных систем управления технологическими процессами (SCADA-системы, АСКУЭ, диспетчерские системы технического контроля, системы пожарно-охранной сигнализации и другие), позволяют создавать информационные и информационно - измерительные системы с функциями измерения температуры, в т.ч. измерения температуры тела человека.

Заводской номер

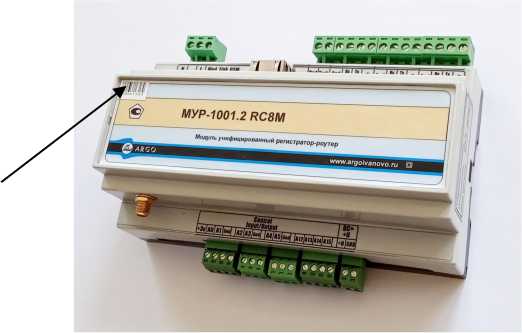

Рисунок 2 - Внешний вид модуля комплекса МУР 1001 в корпусе «тип 1»: Модуль унифицированный регистратор-роутер (УСПД) МУР 1001.2ХХХ

Заводской номер

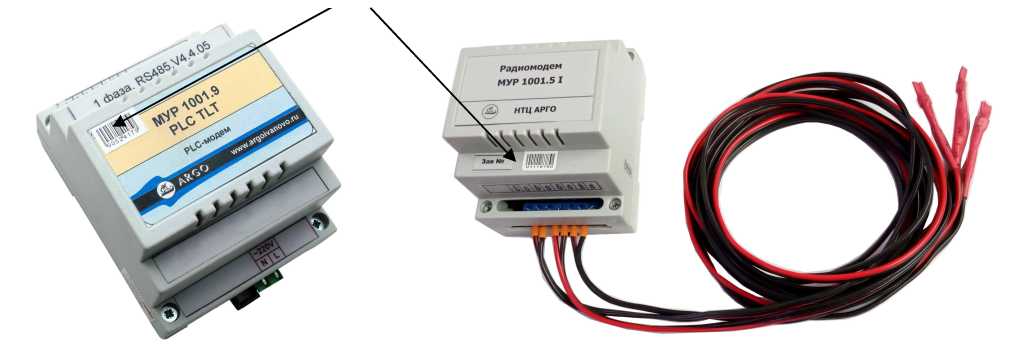

Рисунок 3 - Внешний вид модулей комплекса МУР 1001 в корпусе «тип 2»: Р1У модем МУР 1001.9 PLC, GSM модем МУР 1001.9 GSM\GPRS,

Ethernet адаптер МУР 1001.9 EU, радиомодем МУР 1001.5 I (с датчиками температуры); радиомодем МУР 1001.9 RMA, модуль дискретного ввода-вывода МУР 1001.9 TAD

Заводской номер

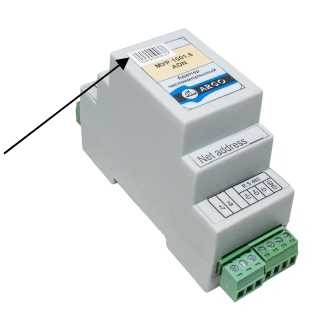

Рисунок 4 - Внешний вид модуля комплекса МУР 1001 в корпусе «тип 3»: Модуль преобразования числоимпульсных сигналов МУР 1001.5 ADN, коммутатор МУР 1001.9 NK32-4, модуль дискретного вывода силовой МУР1001.9 NK33, интерфейсный адаптер МУР 1001.9 ADV2

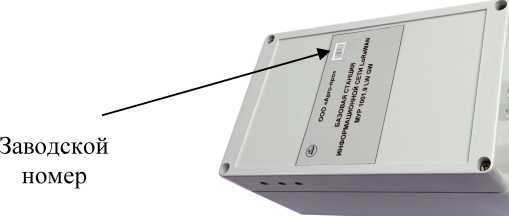

Рисунок 5 - Внешний вид модуля комплекса МУР 1001 в корпусе «тип 4»: Базовая станция МУР 1001.9 LW GW

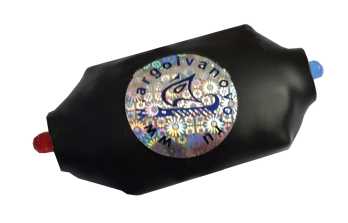

Рисунок 6 - Внешний вид модуля комплекса МУР 1001 в корпусе «тип 5»: Радиотермометр медицинский МУР 1001.5 RTМ

В состав комплекса МУР 1001 входит встроенное программное обеспечение (ПО) модулей, а также внешнее ПО «Арго: Энергоресурсы», зарегистрированное в Реестре программ для ЭВМ (свидетельство о государственной регистрации программы для ЭВМ №2009614559 от 26.08.2009 г.), выполняющее следующие функции:

• - сбор данных с модулей комплекса МУР 1001 и первичных приборов с цифровым выходом;

• - обеспечение единого времени в комплексе МУР 1001;

• - хранение и архивирование данных;

• - отображение измеренных параметров;

• - формирование отчетов;

- реализация системы защиты информации путем паролирования, разделения прав доступа и шифрования информации.

Внешнее ПО защищено от несанкционированного доступа ключом электронной

защиты. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные внешнего ПО приведены в таблице 1.

Таблица 1— Идентификационные данные внешнего ПО

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция модулей комплекса МУР 1001 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Встроенное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и основные технические характеристики комплексов МУР 1001 приведены в таблице 2.

Таблица 3 - Комплектность

наносится на титульные листы паспорта и руководства по эксплуатации комплекса МУР 1001 типографским способом.

приведены в разделе 1.3 документа «Комплекс информационно-измерительный МУР 1001. Руководство по эксплуатации».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4217-001-03215076-2007 «Комплексы информационно-измерительные МУР 1001. Технические условия»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Общество с ограниченной ответственностью Научно-технический центр «Арго»

(ООО НТЦ «Арго»)

ИНН 3731016900

Адрес: 153000, г. Иваново, ул. Комсомольская, д. 26

Телефон/факс: (4932) 345677

E-mail: post@argoivanovo.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ГЦИ СИ ФБУ «Ивановский ЦСМ»)

Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42

Телефон: (4932) 32-84-85, факс: (4932) 41-60-79

E-mail: post@csm.ivanovo.ru

Уникальный номер в реестре аккредитованных лиц № 30072-11.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-13.
