УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1334
Лист № 1 Регистрационный № 80041-20 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для поверки дозиметров гамма-излучения переносные УПГДС-3Д
Назначение средства измеренийУстановки для поверки дозиметров гамма-излучения переносные УПГДС-3Д (далее -установки) предназначены для передачи единиц мощности кермы в воздухе, мощности амбиентного и направленного эквивалентов дозы, мощности экспозиционной дозы, мощности поглощенной дозы гамма-излучения.
Описание средства измеренийПринцип действия установки основан на создании в месте расположения детектора поверяемого средства измерений (СИ) заданного значения мощности амбиентного эквивалента дозы (МАЭД), мощности направленного эквивалента дозы (МНЭД) мощности экспозиционной дозы (МЭД) гамма-излучения, мощности поглощенной дозы в воздухе (МПД) гамма-излучения или кермы и мощности кермы (МК) в воздухе.
Установка представляет собой переносную конструкцию, которая имеет в своем составе:
закреплённый на транспортной тележке контейнер с конусным коллиматором из вольфрама и свинца для размещения в нем радионуклидных источников гамма-излучения (далее - источники) и поворотным устройством;
механизм открывания коллиматора и фиксирования источников;
заглушку коллиматора для обеспечения безопасности установки в положении хранения и транспортирования;
градуировочную линейку из двух направляющих со шкалой с ценой деления 1 мм для отсчета расстояния от источника до детектора;
приборный столик для размещения поверяемого СИ в пучке излучения с механизмом перемещения и фиксирования столика относительно оси пучка гамма-излучения;
узел крепления и фиксирования поверяемого СИ на рабочем столике;
лазерный световой указатель для контроля совмещения оси пучка излучения с точкой оси или центра детектора поверяемого СИ;
три закрытых радионуклидных источника на основе радионуклида 137Cs.
Установка пломбируется после загрузки источников в контейнер в целях контроля доступа к источникам ионизирующих излучений. Пломбирование осуществляется в соответствии с регламентом, принятым на эксплуатирующем установку предприятии.
Установка соответствует требованиям к рабочему эталону 3-го разряда согласно приказа Росстандарта от 31.12.2020 № 2314 и предназначена для поверки (калибровки) средств измерений кермы и мощности кермы (МК) в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы (МАЭД), направленного эквивалента дозы и мощности направленного эквивалента дозы (МНЭД), экспозиционной дозы и мощности экспозиционной дозы (МЭД) гамма-излучения, а также соответствует требованиям к рабочему эталону 2-го разряда по ГОСТ 8.070-2014 и предназначена для поверки (калибровки) средств измерений поглощенной дозы и мощности поглощенной дозы (МПД) гамма-излучения.
Установка используется в составе передвижных лабораторий, переносных поверочных постов на предприятиях для оперативного выполнения поверки и калибровки дозиметрических средств измерений гамма-излучения в пучке источника 137Cs.
Нанесение знака поверки на установку не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку, расположенную на боковой панели контейнера методом лазерной гравировки и имеет цифровое обозначение.

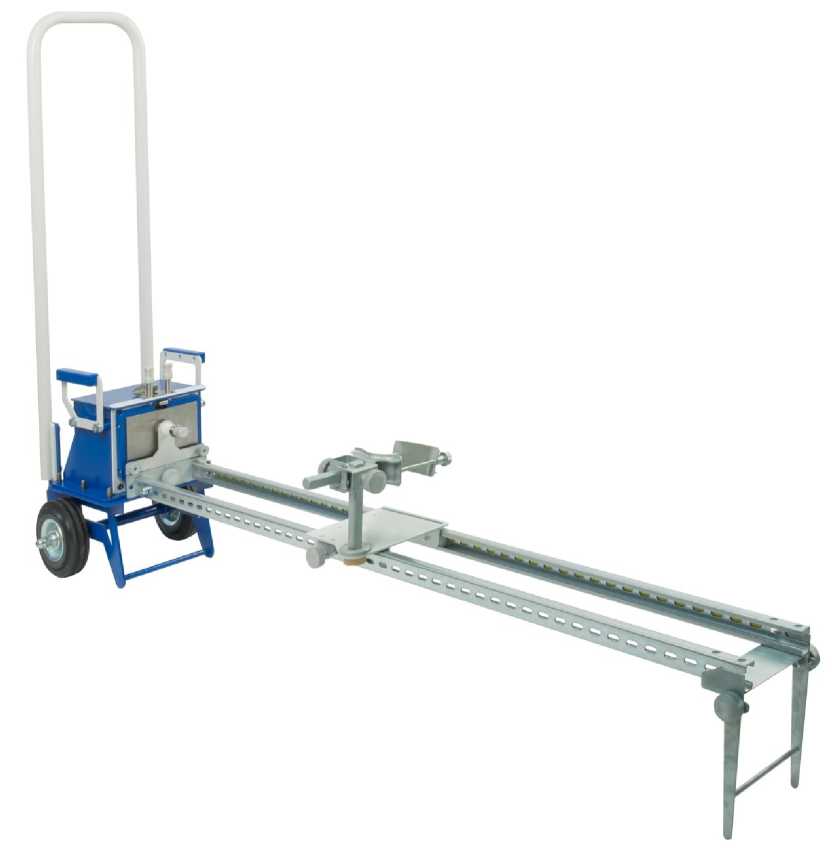

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбирование установки от несанкционированного доступа не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон 1, 2):
|
от 3,8-10-7 до 1,5^10-2 от 4,5^10-7 до 1,840-2 от 4,5^10-7 до 1,840-2 |
|
Наименование характеристики |
Значение |
|
- МЭД гамма-излучения, Р^ч-1 |
от 4,3^10-5 до 1,7-10° |
|
- МПД в воздухе гамма-излучения, Гр^ч-1 |
от 3,8-10-7 до 1Д10-2 |
|
Пределы допускаемой основной относительной погрешности установки при передаче единиц, %: - МК, МПД в воздухе гамма-излучения |
±7 |
|
- МАЭД, МНЭД, МЭД гамма-излучения |
±8 |
|
Диапазон рабочих расстояний между источником и детектором поверяемого средства измерений, см |
от 20 до 100 |
|
Погрешность выполнения закона квадратов расстояний в пределах диапазона рабочих расстояний3), % |
±4 |
|
Размеры однородного поля в плоскости, перпендикулярной оси пучка, в пределах которого неравномерность поля не превышает ±6 %, см, не менее, от оси пучка: - на расстоянии 0,2 м от источника |
±3 |
|
- на расстоянии 0,5 м от источника |
±7 |
|
- на расстоянии 1,0 м от источника |
±13 |
|
В установке допускается использование трех типов закрытых радионуклидных источников на основе радионуклида 137Cs: ИГИ-Ц-3-1, ИГИ-Ц-3-5, ИГИ-Ц-3-11 Одновременно в установке может быть заряжено два источника Максимальная активность одного источника, загружаемого в контейнер установки, Бк, не более |
5,25409 |
|
Суммарная активность двух источников, Бк, не более |
5,33409 |
|
Активность рекомендованных типов источников, Бк: - ИГИ-Ц-3-1 |
1,00-107 |
|
- ИГИ-Ц-3-5 |
2,00408 |
|
- ИГИ-Ц-3-11 |
4,20409 |
Примечания:
1. Действительные границы диапазонов дозиметрических величин определяются при
аттестации установки с конкретными источниками излучения.
2. Весь диапазон содержит три поддиапазона, которые обеспечиваются отдельными
источниками:
|
Величина |
Поддиапазон | ||
|
ИГИ-Ц-3-1 |
ИГИ-Ц-3-5 |
ИГИ-Ц-3-11 | |
|
МК, 1 р-Г1 |
от 3,840-7 до 9,5^10-6 |
от 3Д10-5 до 7,5-10-4 |
от 6,0-10-4 до 1Д10-2 |
|
МАЭД, Зв^ч-1 |
от 4Д10-7 до 1,1-10’5 |
от 3Д10-5 до 9,0-10-4 |
от 7,240-4 до 1,840-2 |
|
МНЭД, Зв^ч-1 |
от 4Д10-7 до 1,1-10’5 |
от 3Д10-5 до 9,0-10-4 |
от 7,240-4 до 1,840-2 |
|
МЭД, Р-Г1 |
от 4,340-5 до 1,0-10-3 |
от 3,440-3 до 8,540-2 |
от 6,840-2 до 1,7-10° |
|
МПД, Гр-ч-1 |
от 3,840-7 до 9,540-6 |
от 3Д10-5 до 7,5-10-4 |
от 6,0-10-4 до 1Д10-2 |
3. При размещении установки в помещении длиной не менее 4,0 м, шириной не менее 3,0 м и высотой не менее 2,5 м.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более | |
|
- установка |
1280 х 200 х 325 |
|
- контейнер |
270 х 200 х 255 |
|
Масса, кг, не более | |
|
- установка |
50 |
|
- контейнер |
40 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
от 86,0 до 106,7 |
|
не более |
0,25 |
|
Средняя наработка на отказ, ч, не менее |
25 000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на табличку, закрепленную на корпусе контейнера установки, и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412133.033РЭ и паспорта ФВКМ.412133.033ПС.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для поверки дозиметров гамма-излучения переносная УПГДС-3Д |
ФВКМ.412133.033 |
1 шт. |
|
Источник гамма- излучения закрытый с радионуклидом Cs-137 ИГИ-Ц-3-1 |
- |
* |
|
Источник гамма- излучения закрытый с радионуклидом Cs-137 ИГИ-Ц-3-5 |
- |
* |
|
Источник гамма- излучения закрытый с радионуклидом Cs-137 ИГИ-Ц-3-11 |
- |
* |
|
Элемент питания |
- |
2 шт. |
|
Руководство по эксплуатации |
ФВКМ.412133.033РЭ |
1 экз. |
|
Паспорт |
ФВКМ.412133.033ПС |
1 экз. |
|
Инструкция эксплуатационная специальная |
ФВКМ.412133.033ИС |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
* Совместно с установкой применяются закрытые радионуклидные источники. Источники могут быть включены в комплект поставки, либо приобретаются держателем установки самостоятельно. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412133.033РЭ.
Нормативные и технические документы, устанавливающие требования к установкам для поверки дозиметров гамма-излучения переносным УПГДС-3Д
Приказ Росстандарта от 31 декабря 2020 года № 2314 Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
ФВКМ.412133.033ТУ Установка для поверки дозиметров гамма-излучения переносная УПГДС-3Д. Технические условия
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1334
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Установки для поверки дозиметров гамма-излучения переносные |
УПГДС-3Д |
80041-20 |
Общество с ограниченной ответственностью "Научнопроизводственное предприятие "Доза" (ООО НПП "Доза"), г. Москва, Зеленоград |
РТ-МП-6848- 03-2020 |
РТ-МП-6848-03-2020 с изменением № 1 |
Общество с ограниченной ответственнос тью "Научнопроизводствен ное предприятие "Доза" (ООО НПП "Доза"), г. Москва, Зеленоград |
ФБУ "Ростест-Москва", г. Москва |
