УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «07» ноября 2022 г. № 2801

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ МОЩНОСТИ ШУМОВОГО РАДИОИЗЛУЧЕНИЯ В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,002 ДО 178,3 ГГц

• 1.1. Настоящая государственная поверочная схема распространяется на средства измерений спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) в диапазоне частот от 0,002 до 178,3 ГГц и устанавливает порядок передачи единицы СПМШ - Вт/Гц от государственного первичного эталона при помощи вторичных и рабочих эталонов 1-го и 2-го разрядов средствам измерений с указанием погрешностей и основных методов передачи единицы (поверки и калибровки).

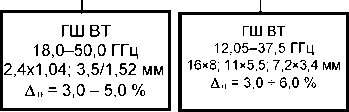

Графическая часть государственной поверочной схемы для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц представлена в приложении А.

ВЭТ - вторичный эталон

ГПЭ - государственный первичный эталон

ГШ ВТ - высокотемпературный генератор шума

ГШ НТ - низкотемпературный генератор шума

КВ - коаксиальный волновод

КСВН - коэффициент стоячей волны по напряжению

НСП - неисключенная систематическая погрешность

ПВ - прямоугольный волновод

СКО - среднеквадратическое отклонение

СПМШ - спектральная плотность мощности шумового радиоизлучения

• 3.1. Первичный эталон

  • 3.1.1. Первичный эталон состоит из комплекса следующих технических средств, вспомогательных устройств и специальных инженерных сооружений:

• 1) Тепловые низкотемпературные генераторы шума в волноводных трактах сечений 23x10, 16x8, 11х5,5, 7,2х3,4, 5,2х2,6, 3,6х1,8, 2,4х1,2, 1,6х0,8 мм и в коаксиальных трактах 7/3,04 мм, 3,5/1,52 мм.

• 2)   Компарирующие установки в волноводных трактах: ЭУ 12,05 - 17,44 ГГц, ЭУ 17,44 - 25,95 ГГц, ЭУ 25,95 - 37,5 ГГц, ЭУ 37,5 - 53,57 ГГц, ЭУ 53,57 - 78,33 ГГц, ЭУ 78,33 - 118,1 ГГц, ЭУ 118,1 - 178,3 ГГц и в коаксиальных трактах: ЭУ 0,002 - 0,2 ГГц, ЭУ 0,2 - 1,0 ГГц, ЭУ 1,0 - 12,1 ГГц, ЭУ 1 - 26,5 ГГц.

• 3) Вспомогательные средства измерений и оборудование, необходимые для контроля стабильности эталона и при передаче единицы, перечисленные в приложении к паспорту первичного эталона.

• 3.1.2. Государственный первичный эталон обеспечивает воспроизведение номинальной избыточной спектральной плотности мощности шумового радиоизлучения от 1,0740^-21 до 2,1240^-21 Вт/Гц в диапазоне частот от 0,002 до 178,3 ГГц, что соответствует воспроизведению единицы эквивалентной шумовой температуры в диапазоне значений от 77,4 до 153,5 К. Диапазон значений эквивалентной шумовой температуры в диапазоне частот от 0,002 до 178,3 ГГц, в котором воспроизводится шкала единицы, составляет от 77,4 до 20000 К.

• 3.1.3. Государственный первичный эталон воспроизводит единицу и шкалу единицы эквивалентной шумовой температуры со средним квадратическим отклонением (СКО) результата измерений при 5 независимых наблюдениях и неисключенной систематической погрешностью (НСП) приведенными в таблице 1:

Таблица 1

Метрологические характеристики ГПЭ

• 3.1.4. Неопределенность измерений при воспроизведении единицы: стандартная неопределенность, оцененная по типу А от 0,04 до 0,7 К; стандартная неопределенность, оцененная по типу В от 0,1 до 1,3 К; расширенная неопределенность от 0,21 до 2,95 К при коэффициенте

охвата k = 2.

• 3.1.5. Государственный первичный эталон применяют для передачи единицы СПМШ вторичным эталонам, рабочим эталонам 1-го и 2-го разрядов методом прямых измерений.

• 3.2. Вторичные эталоны

  • 3.2.1. К вторичным эталонам относятся эталоны-копии и эталоны сравнения. Эталоны-копии применяют для передачи размера единицы СПМШ в диапазоне частот 0,002 - 37,5 ГГц рабочим эталонам 1-го разряда методом сравнения при помощи компараторов. В качестве эталонов-копий применяют генераторы шума низкотемпературные (далее — ГШ НТ) с характеристиками точности при передаче размера единицы, указанными в таблице 2, где S_e, К, - суммарное СКО (uC - суммарная стандартная неопределенность) результатов измерений, обусловленное влиянием случайных погрешностей и НСП первичного эталона.

  • 3.2.2. Эталоны сравнения предназначены для международных сличений национальных эталонов. В качестве эталонов сравнения применяют генераторы шума высокотемпературные (далее - ГШ ВТ) с метрологическими характеристиками, указанными в таблице 3, где Uo(O,95), %, - расширенная неопределенность при сличениях.

Таблица 2

Метрологические характеристики ГШ НТ: эталоны-копии

Таблица 3 Метрологические характеристики ГШ ВТ: эталоны сравнения

• 3.2.3. Передача размера единицы СПМШ осуществляется с помощью применяемых компараторов (радиометрических приемников) с погрешностью передачи единицы S^s = 0,12 - 0,9 K.

• 3.2.4.    Соотношение пределов допускаемых погрешностей государственного первичного эталона (ГПЭ) и вторичных эталонов (ВЭТ) должны быть не более 1/2.

• 4.1. В качестве рабочих эталонов 1 -го разряда применяют ГШ НТ и ГШ ВТ. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений повышенной точности в диапазоне частот 0,002 - 37,5 ГГц; рабочих средств измерений в диапазоне частот выше 37,5 ГГц.

• 4.2. Передача размера единицы СПМШ осуществляется с помощью

применяемых      компараторов      (радиометрических      приемников)

ГШ ВТ с погрешностью передачи единицы S^s = 0,5 - 1,1 % в диапазоне частот 0,002 - 37,5 ГГц и S<s = 2,6 - 4,8 % в диапазоне частот от 37,5 до 178,3 ГГц; ГШ НТ с погрешностью передачи единицы S^s = 0,15 - 1,0 К в диапазоне частот 0,002 - 37,5 ГГц и S^s = 4 - 5 К в диапазоне частот от 37,5 до 178,3 ГГц.

• 4.3. Соотношение пределов допускаемых погрешностей ГПЭ и рабочих эталонов 1-го разряда должно быть не более 1/3.

• 4.4. Характеристики точности рабочих эталонов 1-го разряда, ГШ НТ, указаны в таблице 4, где Se, К, - суммарное СКО (ис - суммарная стандартная неопределенность) результатов измерений, обусловленное влиянием случайных погрешностей и НСП эталонов-копий.

Таблица 4

Метрологические характеристики ГШ НТ: рабочие эталоны 1-го разряда

• 4.5. Характеристики точности рабочих эталонов 1-го разряда, ГШ ВТ, указаны в таблице 5, где Se0, %, - суммарное СКО (исо - суммарная стандартная неопределенность) результатов измерений, обусловленное влиянием случайных погрешностей и НСП: эталонов-копий в диапазоне частот 0,002 - 37,5 ГГц; первичного эталона в диапазоне частот выше 37,5 ГГц.

Та6лица 5

Метрологические характеристики ГШ ВТ: рабочие эталоны 1-го разряда

• 5.1. В качестве рабочих эталонов 2-го разряда применяют ГШ ВТ (полупроводниковые и газоразрядные) и ГШ НТ с метрологическими характеристиками, указанными в таблицах 6 и 7.

Таблица 6

Метрологические характеристики ГШ НТ: рабочие эталоны 2-го разряда

Та6лица 7

Метрологические характеристики ГШ ВТ: рабочие эталоны 2-го разряда

• 5.2. Рабочие эталоны 2-го разряда применяют для поверки средств измерений сравнением при помощи компаратора (радиометрического приемника) с погрешностью передачи единицы S?s = 0,5 - 5,0 % для ГШ ВТ и S^s = 0,2 - 2,5 K для ГШ НТ.

• 5.3. Соотношения пределов допускаемых погрешностей ГПЭ и рабочих эталонов 2-го разряда должны быть не более 1/3.

• 6.1. В качестве средств измерений применяют ГШ НТ и ГШ ВТ.

• 6.2. Передача размера единицы СПМШ осуществляется с помощью применяемых компараторов (радиометрических приемников) с погрешностью передачи единицы S?s = 0,5 ^: 5,0 % для высокотемпературных генераторов шума и S?s = 0,2 - 2,5 K для низкотемпературных генераторов шума в диапазоне частот 0,002 - 37,5 ГГц. В диапазоне частот от 37,5 до 178,3 ГГц для ГШ ВТ S^s = 2,6 : 4,8 % и S^s = 4 : 5 K для ГШ НТ.

• 6.3. Соотношения пределов допускаемых погрешностей рабочих эталонов

• 1- го разряда и поверяемых по ним средств измерений должны быть не более 1/3.

• 6.4. Соотношения пределов допускаемых погрешностей рабочих эталонов

• 2- го разряда и поверяемых по ним средств измерений должны быть не более 1/3.

• 6.5. Метрологические характеристики средств измерений приведены в таблице 8.

Таблица 8

Метрологические характеристики средств измерений

¹

Сечение применяют только для ГШ ВТ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

07 ноября 2022 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 16 декабря 2020 г. № 129-пр приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц (ГЭТ 21-2021), прослеживаемых к нему эталонам и средствам измерений спектральной плотности мощности шумового радиоизлучения, и вводится в действие с 1 января 2023 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.860-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц» (далее - ГОСТ Р 8.860-2013), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода действия ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.860-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.860-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТР 8.860-2013 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТР 8.860-2013 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
