№1496 от 27.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 263683
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1496 от 27.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ 1496
'll июля 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
метрологии
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
Руководитель
Шалаев
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1496
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Датчики давления электронные |
P |
77279-20 |
«ifm prover gmbh», Германия |
ИЦРМ-МП-158-19 |
ИЦРМ-МП-017-21 |
«ifm electronic gmbh», Германия |
ООО «ИЦРМ» г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1496
Лист № 1 Регистрационный № 77279-20 Всего листов 22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления электронные P
Назначение средства измеренийДатчики давления электронные P (далее - датчики) предназначены для измерений избыточного давления и преобразований измеренного давления в унифицированные выходные сигналы силы и (или) напряжения постоянного тока и (или) в цифровой код.
Описание средства измеренийПринцип действия датчиков основан на измерении и преобразовании давления в аналоговый выходной сигнал силы и (или) напряжения постоянного тока и (или) отображении значений измеряемого давления на цифровом индикаторе или персональном компьютере (далее - ПК).
Конструктивно датчики состоят из электронного блока и чувствительного элемента в виде керамической или металлической измерительной ячейки, помещенных в стальной корпус. Деформация, вызванная воздействием давления на мембрану измерительной ячейки, передается на резисторы, в результате чего изменяется их сопротивление. Это изменение сопротивления преобразуется в электронном блоке датчика в аналоговый выходной сигнал силы и (или) напряжения постоянного тока и (или) в цифровой код для отображения значений измеряемого давления на цифровом индикаторе или связи с ПК по встроенному интерфейсу IO-Link.
Датчики выпускаются в модификациях PE, PG, PI, PM, PN, PT, PU и PV, отличающихся диапазонами и пределами допускаемой погрешности измерений избыточного давления, наличием аналогового или цифрового дисплея, типом измерительной ячейки, типами выходных сигналов, габаритными размерами, массой, параметрами электропитания, рабочими условиями измерений.
Датчики модификации PE имеют исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PE2091, PE2092, PE2093, PE2094, PE2096, PE2099, PE2591, PE2592, PE2593, PE2594, PE2596, PE2599.
Датчики модификации PG имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений: PG2409, PG2450, PG2451, PG2452, PG2453, PG2454, PG2455, PG2456, PG2457, PG2458, PG2489, PG2734, PG2789, PG2793, PG2794, PG2795, PG2796, PG2797, PG2798, PG2799, PG2889, PG2893, PG2894, PG2895, PG2896, PG2897, PG2898, PG2899.
Датчики модификации PI имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой: PI2203, PI2204, PI2205, PI2206, PI2207, PI2209, PI2214, PI2303, PI2304, PI2305, PI2306, PI2307, PI2309, PI2602, PI2714, PI2715, PI2717, PI2789, PI2793, PI2794, PI2795, PI2796, PI2797, PI2798, PI2799, PI2814, PI2815, PI2817, PI2889, PI2893, PI2894, PI2895, PI2896, PI2897, PI2898, PI2899.
Датчики модификации PM имеют исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой: PM1503, PM1504, PM1505, PM1506, PM1514, PM1515, PM1543, PM1602,
PM1603, PM1604, PM1605, PM1606, PM1607, PM1608, PM1609, PM1614, PM1615, PM1617, PM1689, PM1703, PM1704, PM1705, PM1706, PM1707, PM1708, PM1709, PM1714, PM1715, PM1717, PM1789.
Датчики модификации PN имеют исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PN2070, PN2071, PN2092, PN2093, PN2094, PN2096, PN2097, PN2098, PN2099, PN2160, PN2169, PN2270, PN2271, PN2292, PN2293, PN2294, PN2296, PN2297, PN2298, PN2299, PN2560, PN2569, PN2570, PN2571, PN2592, PN2593, PN2594, PN2596, PN2597, PN2598, PN2599, PN2670, PN2671, PN2692, PN2693, PN2694, PN2696, PN2697, PN2698, PN2699, PN3070, PN3071, PN3092, PN3093, PN3094, PN3096, PN3097, PN3129, PN3160, PN3529, PN3560, PN3570, PN3571, PN3592, PN3593, PN3594, PN3596, PN3597, PN7070, PN7071, PN7072, PN7092, PN7093, PN7094, PN7096, PN7097, PN7099, PN7160, PN7270, PN7271, PN7292, PN7293, PN7294, PN7296, PN7297, PN7299, PN7370, PN7392, PN7560, PN7570, PN7571, PN7572, PN7592, PN7593, PN7594, PN7596, PN7597, PN7599, PN7670, PN7671, PN7692, PN7693, PN7694, PN7696, PN7697, PN7699.
Датчики модификации PT имеют следующие исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений, параметрами электропитания: PT5000, PT5001, PT5002, PT5003, PT5004, PT5012, PT5014, PT5015, PT5023, PT5043, PT5060, PT5300,
PT5301, PT5302, PT5303, PT5304, PT5312, PT5314, PT5315, PT5323, PT5343, PT5360, PT5400,
PT5401, PT5402, PT5403, PT5404, PT5412, PT5414, PT5415, PT5423, PT5443, PT5453, PT5460,
PT5494, PT5500, PT5501, PT5502, PT5503, PT5504, PT5560, PT5600, PT5601, PT5602, PT5603,
PT5604, PT5660, PT5700, PT5701, PT5702, PT5703, PT5704, PT5760.
Датчики модификации PU имеют следующие исполнения, отличающиеся диапазонами и пределами допускаемой погрешности измерений избыточного давления, габаритными размерами, массой, рабочими условиями измерений, параметрами электропитания: PU5400, PU5401, PU5402, PU5403, PU5404, PU5412, PU5414, PU5415, PU5423, PU5443, PU5460, PU5600, PU5601, PU5602, PU5603, PU5604, PU5660, PU5700, PU5701, PU5702, PU5703, PU5704, PU5760, PU8500, PU8501, PU8502, PU8503, PU8504, PU8523, PU8560, PU8700, PU8701, PU8702, PU8703, PU8704, PU8712, PU8743, PU8760.
Датчики модификации PV имеют следующие исполнения, отличающиеся диапазонами измерений избыточного давления, габаритными размерами, массой: PV7000, PV7001, PV7002, PV7003, PV7004, PV7023, PV7600, PV7601, PV7602, PV7603, PV7604, PV7623.
Серийный номер наносится на корпус датчика в виде цифрового или буквенноцифрового кода любым технологическим способом.
Нанесение знака поверки на корпус датчиков не предусмотрено.
Общий вид датчиков представлен на рисунке 1.

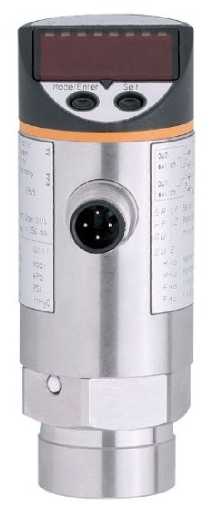

а) модификация PE

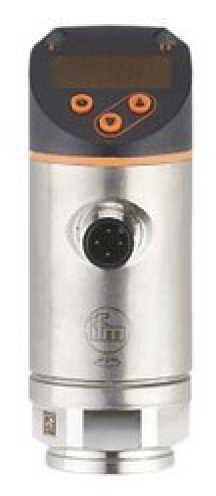

б) модификация PG

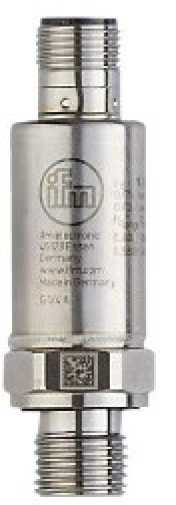

в) модификация PI

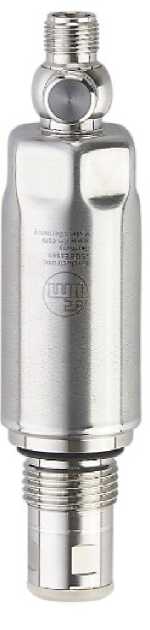

г) модификация PM

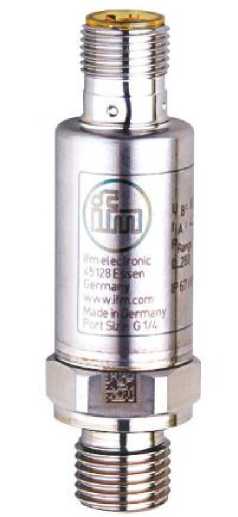

д) модификация PN

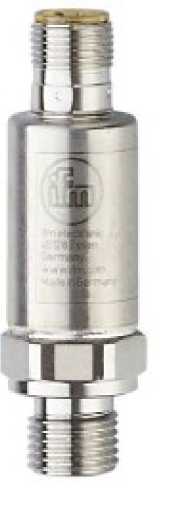

е) модификация PT
Рисунок 1 - Общий вид датчиков

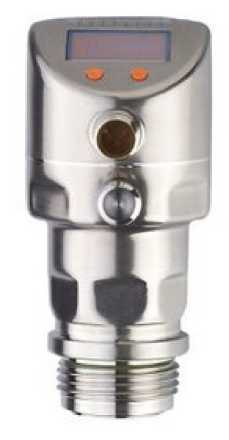

ж) модификация PU

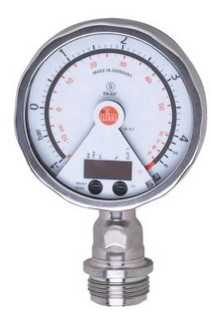

з) модификация PV
Пломбирование датчиков не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики датчиков модификации PE
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PE2091 |
от 0 до 25 | ||||
|
PE2591 | |||||
|
PE2092 |
от 0 до 10 | ||||
|
PE2592 | |||||
|
PE2093 |
от -0,1 до 2,5 | ||||
|
PE2593 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 | |
|
PE2094 |
от -0,1 до 1 | ||||
|
PE2594 | |||||
|
PE2096 |
от -0,0125 до 0,25 | ||||
|
PE2596 | |||||
|
PE2099 |
от -0,1 до 0,1 | ||||
|
PE2599 |
Таблица 2 - Метрологические характеристики датчиков модификации PG
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PG2409 |
от -0,1 до 0,1 |
от 4 до 20 |
±0,5 |
±0,20 |
|
PG2799 |
±0,2 |
±0,15 | ||
|
PG2899 |
±0,2 |
±0,15 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PG2450 |
от 0 до 40 |
±0,6 |
±0,30 | |
|
PG2451 |
от 0 до 25 |
±0,6 |
±0,30 |
Продолжение таблицы 2
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PG2452 |
от 0 до 10 |
±0,5 |
±0,20 | |
|
PG2453 |
±0,5 |
±0,20 | ||
|
PG2793 |
от -0,1 до 2,5 |
±0,2 |
±0,15 | |
|
PG2893 |
±0,2 |
±0,15 | ||
|
PG2454 |
±0,5 |
±0,20 | ||
|
PG2734 |
от -0,1 до 1 |
±0,2 |
±0,15 | |
|
PG2794 |
±0,2 |
±0,15 | ||
|
PG2894 |
±0,2 |
±0,15 | ||
|
PG2455 |
от 4 до 20 |
±0,5 |
±0,20 | |
|
PG2795 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
|
PG2895 |
±0,2 |
±0,15 | ||
|
PG2456 |
±0,5 |
±0,20 | ||
|
PG2796 |
от -0,0125 до 0,25 |
±0,2 |
±0,15 | |
|
PG2896 |
±0,2 |
±0,15 | ||
|
PG2457 |
±0,5 |
±0,20 | ||
|
PG2797 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
|
PG2897 |
±0,2 |
±0,15 | ||
|
PG2458 |
от -0,00125 до 0,025 |
±0,5 |
±0,20 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PG2798 |
±0,2 |
±0,15 | ||
|
PG2898 |
±0,2 |
±0,15 | ||
|
PG2489 |
от -0,0005 до 0,01 |
±0,6 |
±0,30 | |
|
PG2789 |
±0,5 |
±0,20 | ||
|
PG2889 |
±0,5 |
±0,20 |
Таблица 3 - Метрологические характеристики датчиков модификации PI
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PI2602 |
от -0,1 до 10 |
от 4 до 20 |
±0,5 |
±0,20 |
|
PI2203 |
от -0,1 до 2,5 |
±0,2 |
±0,15 | |
|
PI2303 |
±0,2 |
±0,15 | ||
|
PI2793 |
±0,2 |
±0,15 | ||
|
PI2893 |
±0,2 |
±0,15 | ||
|
PI2204 |
от -0,1 до 1 |
±0,2 |
±0,15 | |
|
PI2214 |
±0,2 |
±0,15 | ||
|
PI2304 |
±0,2 |
±0,15 | ||
|
PI2794 |
±0,2 |
±0,15 | ||
|
PI2894 |
±0,2 |
±0,15 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PI2714 |
от -0,1 до 1,6 |
±0,2 |
±0,15 | |
|
PI2814 |
±0,2 |
±0,15 | ||
|
PI2205 |
±0,2 |
±0,15 | ||
|
PI2305 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
|
PI2795 |
±0,2 |
±0,15 | ||
|
PI2895 |
±0,2 |
±0,15 | ||
|
PI2715 |
от -0,1 до 0,6 |
±0,2 |
±0,15 | |
|
PI2815 |
±0,2 |
±0,15 | ||
|
PI2206 |
±0,2 |
±0,15 | ||
|
PI2306 |
от -0,0125 до 0,25 |
±0,2 |
±0,15 | |
|
PI2796 |
±0,2 |
±0,15 | ||
|
PI2896 |
±0,2 |
±0,15 | ||
|
PI2207 |
±0,2 |
±0,15 | ||
|
PI2307 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
|
PI2797 |
±0,2 |
±0,15 | ||
|
PI2897 |
±0,2 |
±0,15 |
Продолжение таблицы 3
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PI2717 |
от -0,01 до 0,16 |
от 4 до 20 |
±0,2 |
±0,15 |
|
PI2817 |
±0,2 |
±0,15 | ||
|
PI2798 |
от -0,00125 до 0,025 |
±0,2 |
±0,15 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PI2898 |
±0,2 |
±0,15 | ||
|
PI2209 |
от -0,1 до 0,1 |
±0,2 |
±0,15 | |
|
PI2309 |
±0,2 |
±0,15 | ||
|
PI2799 |
±0,2 |
±0,15 | ||
|
PI2899 |
±0,2 |
±0,15 | ||
|
PI2789 |
от -0,0005 до 0,01 |
±0,5 |
±0,20 | |
|
PI2889 |
±0,5 |
±0,20 |
Таблица 4 - Метрологические характеристики датчиков модификации PM
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PM1602 |
от -0,1 до 10 |
от 4 до 20 |
±0,5 |
±0,20 |
|
PM1503 |
от -0,1 до 2,5 |
±0,5 |
±0,10 | |
|
PM1603 |
±0,2 |
±0,15 | ||
|
PM1703 |
±0,2 |
±0,15 | ||
|
PM1543 |
от -0,1 до 4 |
±0,5 |
±0,10 | |
|
PM1504 |
от -0,1 до 1 |
±0,5 |
±0,10 | |
|
PM1604 |
±0,2 |
±0,15 | ||
|
PM1704 |
±0,2 |
±0,15 |
Продолжение таблицы 4
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PM1514 |
±0,5 |
±0,10 | ||
|
PM1614 |
от -0,1 до 1,6 |
±0,2 |
±0,15 | |
|
PM1714 |
±0,2 |
±0,15 | ||
|
PM1505 |
±0,5 |
±0,10 | ||
|
PM1605 |
от -0,1 до 0,4 |
±0,2 |
±0,15 | |
|
PM1705 |
±0,2 |
±0,15 | ||
|
PM1515 |
±0,5 |
±0,10 | ||
|
PM1615 |
от -0,1 до 0,6 |
±0,2 |
±0,15 | |
|
PM1715 |
±0,2 |
±0,15 | ||
|
PM1506 |
±0,5 |
±0,10 | ||
|
PM1606 |
от -0,0125 до 0,25 |
от 4 до 20 |
±0,2 |
±0,15 |
|
PM1706 |
±0,2 |
±0,15 | ||
|
PM1607 |
от -0,005 до 0,1 |
±0,2 |
±0,15 | |
|
PM1707 |
±0,2 |
±0,15 | ||
|
PM1617 |
от -0,01 до 0,16 |
±0,2 |
±0,15 | |
|
PM1717 |
±0,2 |
±0,15 | ||
|
PM1608 |
от -0,00125 до 0,025 |
±0,2 |
±0,15 | |
|
PM1708 |
±0,2 |
±0,15 | ||
|
PM1609 |
от -0,1 до 0,1 |
±0,2 |
±0,15 | |
|
PM1709 |
±0,2 |
±0,15 | ||
|
PM1689 |
от -0,0005 до 0,01 |
±0,5 |
±0,20 | |
|
PM1789 |
±0,5 |
±0,20 |
Таблица 5 - Метрологические характеристики датчиков модификации PN
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN2070 |
от 0 до 40 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
|
PN2270 | |||||
|
PN2570 | |||||
|
PN2670 | |||||
|
PN3070 | |||||
|
PN3570 | |||||
|
PN7070 | |||||
|
PN7270 | |||||
|
PN7370 | |||||
|
PN7570 | |||||
|
PN7670 | |||||
|
PN2071 |
от 0 до 25 | ||||
|
PN2271 | |||||
|
PN2571 | |||||
|
PN2671 | |||||
|
PN3071 | |||||
|
PN3571 | |||||
|
PN7071 | |||||
|
PN7271 | |||||
|
PN7571 | |||||
|
PN7671 | |||||
|
PN2092 |
от 0 до 10 | ||||
|
PN2292 | |||||
|
PN2592 | |||||
|
PN2692 |
Продолжение таблицы 5
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN3092 |
от 0 до 10 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
|
PN3592 | |||||
|
PN7072 | |||||
|
PN7092 | |||||
|
PN7292 | |||||
|
PN7392 | |||||
|
PN7572 | |||||
|
PN7592 | |||||
|
PN7692 | |||||
|
PN2093 |
от -0,1 до 2,5 | ||||
|
PN2293 | |||||
|
PN2593 | |||||
|
PN2693 | |||||
|
PN3093 | |||||
|
PN3593 | |||||
|
PN7093 | |||||
|
PN7293 | |||||
|
PN7593 | |||||
|
PN7693 | |||||
|
PN2094 |
от -0,1 до 1 | ||||
|
PN2294 | |||||
|
PN2594 | |||||
|
PN2694 | |||||
|
PN3094 | |||||
|
PN3594 |
Продолжение таблицы 5
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN7094 |
от -0,1 до 1 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
|
PN7294 | |||||
|
PN7594 | |||||
|
PN7694 | |||||
|
PN2096 |
от -0,0125 до 0,25 | ||||
|
PN2296 | |||||
|
PN2596 | |||||
|
PN2696 | |||||
|
PN3096 | |||||
|
PN3596 | |||||
|
PN7096 | |||||
|
PN7296 | |||||
|
PN7596 | |||||
|
PN7696 | |||||
|
PN2097 |
от -0,005 до 0,1 | ||||
|
PN2297 | |||||
|
PN2597 | |||||
|
PN2697 | |||||
|
PN2098 |
от -0,00125 до 0,025 | ||||
|
PN2298 | |||||
|
PN2598 | |||||
|
PN2698 | |||||
|
PN2099 |
от -0,1 до 0,1 | ||||
|
PN2299 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN2599 |
Продолжение таблицы 5
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN2699 |
от -0,1 до 0,1 |
от 4 до 20 |
от 0 до 10 |
±0,5 |
±0,2 |
|
PN7099 | |||||
|
PN7299 | |||||
|
PN7599 | |||||
|
PN7699 | |||||
|
PN2160 |
от 0 до 60 | ||||
|
PN2560 | |||||
|
PN3160 | |||||
|
PN3560 | |||||
|
PN7160 | |||||
|
PN7560 | |||||
|
PN2169 |
от -0,05 до 0,05 | ||||
|
PN2569 | |||||
|
PN3129 |
от -0,1 до 0 | ||||
|
PN3529 | |||||
|
PN3097 |
от 0 до 0,1 |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % |
|
PN3597 | |||||
|
PN7097 | |||||
|
PN7297 | |||||
|
PN7597 | |||||
|
PN7697 |
Таблица 6 - Метрологические характеристики датчиков модификации PT
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
|
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
|
PT5300 |
от 0 до 40 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
|
PT5400 |
±0,5 | ||||
|
PT5301 |
от 0 до 25 |
±0,5 | |||
|
PT5401 |
±0,5 | ||||
|
PT5302 |
от 0 до 10 |
±0,5 | |||
|
PT5402 |
±0,5 | ||||
|
PT5303 |
от 0 до 2,5 |
±0,5 | |||
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
|
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
|
PT5403 |
±0,5 | ||||
|
PT5304 |
от 0 до 1 |
±0,5 | |||
|
PT5404 |
±0,5 | ||||
|
PT5312 |
от 0 до 16 |
±0,5 | |||
|
PT5412 |
±0,5 | ||||
|
PT5314 |
от 0 до 1,6 |
±0,5 | |||
|
PT5414 |
±0,5 | ||||
|
PT5315 |
от 0 до 0,6 |
±0,5 | |||
|
PT5415 |
±0,5 | ||||
|
PT5323 |
от 0 до 6 |
±0,5 | |||
|
PT5423 |
±0,5 | ||||
|
PT5343 |
от 0 до 4 |
±0,5 | |||
|
PT5443 |
±0,5 | ||||
|
PT5360 |
от 0 до 60 |
±0,5 | |||
|
PT5460 |
±0,5 | ||||
|
PT5453 |
от 0 до 3 |
±0,5 | |||
|
PT5494 |
от -0,1 до 1 |
±0,5 | |||
|
Таблица 7 - Метрологические ха |
рактеристики датчиков модификации PT | |||
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % |
|
тока, мА |
измерений избыточного давления, % |
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||
|
PT5000 |
±0,5 | |||||
|
PT5500 |
от 0 до 40 |
±0,8 | ||||
|
PT5600 |
±0,8 | |||||
|
PT5700 |
±0,8 | |||||
|
PT5001 |
±0,5 | |||||
|
PT5501 |
от 0 до 25 |
±0,8 | ||||
|
PT5601 |
±0,8 | |||||
|
PT5701 |
±0,8 | |||||
|
PT5002 |
±0,5 | |||||
|
PT5502 |
от 0 до 10 |
±0,8 | ||||
|
PT5602 |
±0,8 | |||||
|
PT5702 |
±0,8 | |||||
|
PT5003 |
от 0 до 2,5 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
±0,2 |
|
PT5503 |
±0,8 | |||||
|
PT5603 |
от 0 до 2,5 |
±0,8 | ||||
|
PT5703 |
±0,8 | |||||
|
PT5004 |
±0,5 | |||||
|
PT5504 |
от 0 до 1 |
±0,8 | ||||
|
PT5604 |
±0,8 | |||||
|
PT5704 |
±0,8 | |||||
|
PT5012 |
от 0 до 16 |
±0,5 | ||||
|
PT5014 |
от 0 до 1,6 |
±0,5 | ||||
|
PT5015 |
от 0 до 0,6 |
±0,5 | ||||
|
PT5023 |
от 0 до 6 |
±0,5 | ||||
|
PT5043 |
от 0 до 4 |
±0,5 |
Продолжение таблицы 7
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал силы постоянного тока, мА |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
|
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
|
PT5060 |
от 0 до 60 |
от 4 до 20 |
±0,5 |
±0,2 |
±0,1 |
±0,2 |
|
PT5560 |
±0,8 | |||||
|
PT5660 |
±0,8 | |||||
|
PT5760 |
±0,8 | |||||
Таблица 8 - Метрологические характеристики датчиков модификации PU (исполнений PU54XX)
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений)основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
|
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | ||||
|
PU5400 |
от 0 до 40 |
от 0 до 10 |
±0,5 |
±0,2 |
±0,1 |
|
PU5401 |
от 0 до 25 |
±0,5 | |||
|
PU5402 |
от 0 до 10 |
±0,5 | |||
|
PU5403 |
от 0 до 2,5 |
±0,5 | |||
|
PU5404 |
от 0 до 1 |
±0,5 | |||
|
PU5412 |
от 0 до 16 |
±0,5 | |||
|
PU5460 |
от 0 до 60 |
±0,5 | |||
|
PU5414 |
от 0 до 1,6 |
±0,5 | |||
|
PU5415 |
от 0 до 0,6 |
±0,5 | |||
|
PU5423 |
от 0 до 6 |
±0,5 | |||
|
PU5443 |
от 0 до 4 |
±0,5 | |||
Таблица 9 - Метрологические характеристики датчиков модификации PU (всех исполнений, кроме PU54XX)
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
|
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
|
PU5600 |
от 0 до 40 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5700 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8500 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8700 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU5601 |
от 0 до 25 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5701 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8501 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8701 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU5602 |
от 0 до 10 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5702 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8502 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8702 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU5603 |
от 0 до 2,5 |
от 0 до 10 |
±0,8 |
±0,3 |
±0,1 |
±0,2 |
|
PU5703 |
от 0 до 10 |
±0,8 |
±0,3 |
±0,1 |
±0,2 | |
|
PU8503 |
от 0,5 до 4,5 |
±0,8 |
±0,3 |
±0,1 |
±0,3 | |
|
PU8703 |
от 0,5 до 4,5 |
±0,8 |
±0,3 |
±0,1 |
±0,2 | |
|
PU5604 |
от 0 до 1 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5704 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8504 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8704 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8712 |
от 0 до 16 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5660 |
от 0 до 60 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU5760 |
от 0 до 10 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
PU8560 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 | |
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
|
PU8760 |
от 0 до 60 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
Продолжение таблицы 9
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Выходной аналоговый сигнал напряжения постоянного тока, В |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | ||
|
в диапазоне рабочих температур от -40 до 0 0С не включ. |
в диапазоне рабочих температур от 0 до +15 0С не включ. и св. +25 до +80 0С не включ. |
в диапазоне рабочих температур от +80 до +100 0С | ||||
|
PU8523 |
от 0 до 6 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
|
PU8743 |
от 0 до 4 |
от 0,5 до 4,5 |
±0,8 |
±0,2 |
±0,1 |
±0,2 |
Таблица 10 - Метрологические характеристики датчиков модификации PV
|
Исполнение |
Диапазон измерений избыточного давления, МПа |
Пределы допускаемой приведенной (к диапазону измерений)основной погрешности измерений избыточного давления, % |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений избыточного давления от изменения температуры окружающей среды, на каждые 10 0С, % | |
|
в диапазоне рабочих температур от -40 до -25 0С не включ. |
в диапазоне рабочих температур от -25 до +15 0С не включ. и св. +25 до +90 0С | |||
|
PV7000 |
от 0 до 40 |
±0,5 |
±0,2 |
±0,1 |
|
PV7600 | ||||
|
PV7001 |
от 0 до 25 | |||
|
PV7601 | ||||
|
PV7002 |
от 0 до 10 | |||
|
PV7602 | ||||
|
PV7003 |
от -0,1 до 2,5 | |||
|
PV7603 | ||||
|
PV7004 |
от -0,1 до 1 | |||
|
PV7604 | ||||
|
PV7023 |
от 0 до 6 | |||
|
PV7623 |
Таблица 11 - Основные технические характеристики
|
Характеристика |
Значение для модификации | |||||||
|
PE |
PG |
PI |
PM |
PN |
PT |
PU |
PV | |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
от 18 до 32 |
от 18 до 32 |
от 18 до 30 |
от 18 до 30 |
от 8 до 323 |
от 18 до 30 | |
|
Степень защиты по ГОСТ 14254-2015 |
IP65; IP67 |
IP67; IP69 |
IP67; IP68; IP69 |
IP67; IP68; IP69 |
IP65; IP67 |
IP67; IP69 |
IP67; IP69 |
IP67; IP69 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
34Х49,4Х104,7 |
57x100x169 |
64x64x163 |
38x38x129,3 |
34x49,4x104,7 |
28,5x28,5x72 |
21,8x25,8x72 |
19x19x67 |
|
Масса, г, не более |
305,3 |
612 |
1208,6 |
346 |
300 |
68 |
63,5 |
66,5 |
|
Нормальные условия измерений: - температура окружающей среды, оС |
от +15 до +25 | |||||||
|
Рабочие условия измерений: - температура окружающей среды, оС |
от -25 до +80 |
от -20 до +808 |
от -25 до +80 |
от -40 до +902 от -40 до +1003),5) |
от -40 до +904 от -40 до +1007),8) |
от -40 до +90 | ||
|
Средняя наработка до отказа, ч |
100000 | |||||||
Лист № 22
Всего листов 22
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на датчик в виде наклейки.
Комплектность средства измерений
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления электронный P |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к датчикам давления электронным PГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Для исполнений РТ50ХХ.
Для исполнений РТ53ХХ, РТ54ХХ.
Для исполнений РТ55ХХ, РТ56ХХ, РТ57ХХ.
Для исполнений PU54XX.
Для исполнений PU56XX, PU57XX.
Для исполнений PU8XXX.
Для исполнений PG27XX, PG28XX.
Для исполнений PG24ХХ.
