ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные ДД-И (далее - преобразователи) предназначены для измерения и преобразования избыточного давления, разрежения, давления -разрежения сжатого воздуха, неагрессивных и некристаллизующихся (не затвердевающих) сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, CAN.

Принцип действия преобразователей основан на изменении выходного электрического сигнала при механической деформации чувствительного элемента под действием давления.

Конструктивно преобразователь состоит из цилиндрического корпуса с установленными в нем измерительным блоком и электронным преобразователем сигнала. На одном торце корпуса расположен присоединительный штуцер с резьбой, на противоположном торце - соединитель.

Преобразователи выпускаются в следующих исполнениях, отличающихся видом измеряемого давления, верхними пределами измерений, пределами допускаемой основной приведенной погрешности, диапазоном выходного сигнала, размером присоединительного штуцера, устойчивостью к механическим и климатическим воздействиям: ДД-И-1,00-01; ДД-И-1,00-01М; ДД-И-1,00-04; ДД-И-1,00-04М; ДД-И-1,00-05; ДД-И-1,00-06; ДД-И-1,00-07; ДД-И-1,00-08; ДД-И-09-4-20 мА; ДД-И-09-4-20 мА(3); ДД-И-09-0-5 мА; ДД-И-09-Umin-Umax; ДД-И-09^485; ДД-И-09-CAN. Исполнения ДД-И-09-4-20 мА и ДД-И-09-4-20 мА(з) отличаются количеством проводов в линиях питания и измерения: 2 для ДД-И-09-4-20 мА и 3 для ДД-И-09-4-20 мА(3).

В преобразователях ДД-И-1,00-01, ДД-И-1,00-04 используется аналоговая обработка сигнала чувствительного элемента, в остальных исполнениях - цифровая обработка сигнала.

По устойчивости к климатическим воздействиям преобразователи соответствуют исполнениям У2, T3 по ГОСТ 15150-69.

По устойчивости к воздействию атмосферного давления преобразователи соответствуют группе P2 по ГОСТ Р 52931-2008.

По устойчивости к механическим воздействиям преобразователи являются виброустой-чивыми и соответствуют группам М25, М37 по ГОСТ 30631-99.

Степень защиты оболочки от проникновения пыли и воды IP54 по ГОСТ 14254-2015.

Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя и потребителя.

Общий вид преобразователей представлен на рисунке 1.

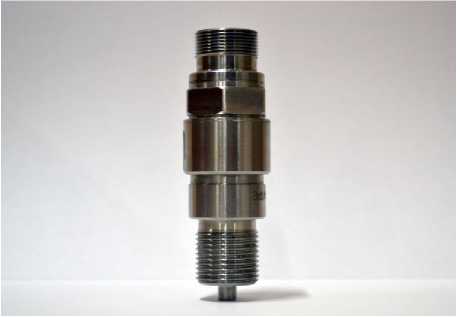

Рисунок 1 - Фото общего вида преобразователя

Пломбирование преобразователей давления измерительных ДД-И не предусмотрено.

Идентификационные данные программного обеспечения, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.

Уровень защиты программного обеспечения «Средний» в соответствии с P 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики преобразователей

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист паспорта штампом или типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 107-221-2016 «ГСИ. Преобразователи давления измерительные ДД-И. Методика поверки с изменением №1», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И.Менделеева» «23» октября 2020 г.

Основные средства поверки:

• - эталон единицы давления 1 разряда в диапазоне значений от 0 до 700 кПа;

• - эталон единицы давления 1 разряда в диапазоне значений от 0 до 30 МПа;

• - эталон единицы давления 1 разряда в диапазоне значений от 4 до 250 МПа;

• - эталон единицы давления 3 разряда в диапазоне значений от 0 до 1 МПа;

• - эталон 3 разряда единицы напряжения постоянного электрического тока в диапазоне значений от 540^-3 до 1П0³ В;

• - эталон 3 разряда единицы электрического сопротивления в диапазоне значений от 0,01 Ом до 2,5 кОм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к преобразователям давления измерительным ДД-И:

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Акционерное общество «Научно-производственный комплекс «ВИП»

(АО «НПК ВИП»)

ИНН 6662058814

Адрес: 620142, г. Екатеринбург, ул. Щорса, 7

Телефон (факс): (343) 3020363

Е-mail: info@zaovip.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ-филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
