МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

8 октября 2019 г.

Москва

№  2389

О внесении изменений в описание типа на датчики температуры многозонные ТР-Е-10, ТП-Е-10

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Теплоприбор-Сенсор» б/д №  34-СОМ-140

приказываю:

  • 1. Внести изменения в описание типа на датчики температуры многозонные ТР-Е-10, ТП-Е-10, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65799-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

f

Приказ Росстандарта №2389 от 08.10.2019, https://oei-analitika.ru

.С. Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1O36EE32711E88OE9E0O71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—__________/




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» октября 2019 г. № 2389

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры многозонные ТР-Е-10, ТП-Е-10

Назначение средства измерений

Датчики температуры многозонные ТР-Е-10, ТП-Е-10 (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитный корпус датчиков, в том числе во взрывоопасных зонах.

Описание средства измерений

Принцип действия датчиков ТР-Е-10 основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры. Принцип действия датчиков ТП-Е-10 основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения (спаев) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения термоэлектродов. В исполнениях датчиков с измерительным преобразователем изменение электрического сопротивления материала ЧЭ или термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется измерительным преобразователем (далее по тексту - ИП) в изменение выходного токового или цифрового сигнала. Зависимость между измеренной температурой и выходным сигналом датчиков с преобразователем - линейная.

Датчики состоят из нескольких (от 2-х до 30-ти штук) первичных преобразователей температуры - измерительных элементов, включающих ЧЭ и металлическую оболочку. Измерительный элемент может быть с платиновым или медным ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «50П», «Pt100», «100П», «50М» или «100М» по ГОСТ 6651-2009 или c ЧЭ с НСХ типа «К», «L», «J», «N» или «Т» по ГОСТ Р 8.585-2001. Измерительный элемент может быть помещен в защитную арматуру из нержавеющей стали или других материалов с корпусом (или без корпуса), в который могут встраиваться ИП и (или) клеммные колодки. Измерительные элементы могут быть с одиночными или двойными ЧЭ. Корпуса могут изготавливаться из алюминия, нержавеющей стали или полимерных материалов. ИП конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения выводов измерительного элемента и клеммами для вывода выходного сигнала, и различаются по конструктивному исполнению и техническим характеристикам. Питание ИП совмещено с выходным сигналом и осуществляется по двухпроводной схеме. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в защитную соединительную головку жидкокристаллического индикатора (ЖКИ).

Конструктивно датчики могут быть выполнены без корпуса, с корпусом, в который могут быть установлены ИП и (или) клеммные колодки, при этом корпус может быть выносным. Крепление измерительных элементов может иметь разборное или неразборное уплотнение (одинарное, двойное или большее количество), в том числе с камерой сброса давления.

Основные исполнения датчиков имеют модификации, отличающиеся друг от друга: по количеству и классу допуска ЧЭ, по наличию ИП, по форме, длине монтажной части, диаметру и материалу защитной арматуры (при ее наличии), по виду присоединения к процессу, по типу корпуса. Монтаж датчиков на объекте измерений осуществляется при помощи фланца, штуцера или линзового элемента.

Модификации и карта заказа датчиков представлены в таблице 1.

Таблица 1

ТР-Е-10 ТП-Е-10

Датчики температуры многозонные

Вид взрывозащиты

00 без взрывозащиты

01 1ExdIIC T6

02 0ExiaIIC Т6

Тип корпуса

0 отсутствует

A Exd

C общепромышленный

X спец. исполнение

Тип присоединения к процессу

F фланец (тип, DN, PN)

U штуцер (М, G, K(NPT))

L линзовое исполнение

X спец. исполнение

Число зон

от 2 до 30 (по заказу)

Монтажные длины, мм

от 60 до 10000 (по заказу)

Длина шейки, мм

A по заказу (для исполнений с корпусом)

B по заказу ( длина кабеля для выносного корпуса)

L и L1 по заказу для бескорпусных

Спец. исполнение

Тип измерительного преобразователя (выходной сигнал)

0 -

A клеммная колодка

C 4 - 20 мА, 20 - 4 мА

D (4 - 20 мА, 20 - 4 мА) -Exia

E 4 - 20 мА/HART, 20 - 4 мА/HART

F (4 - 20 мА/ HART , 20 - 4 мА/ HART ) -Exia

G Profibus (РА)

H Profibus (РА) с ЖКИ

I Profibus (РА) -Exia

J Profibus (РА) с ЖКИ -Exia

Х Спец. исполнение

Тип, класс и схема чувствительного элемента для ТР-Е-10

1    1xPt100 A сх.4 (от - 50 до + 450 °С )

2    1xPt100 1/3B сх.4 (от - 50 до + 300 °С )

3    2xPt100 A сх.3 (от - 100 до + 450°С

4    1xPt100 A сх.4 (от - 100 до + 450°С )

5    1xPt100 1/3B сх.4 (от 0 до + 150 °С )

6    2xPt100 1/3B сх.3 (от - 50 до + 300 °С )

1C

1xPt100 AА сх.4 (от - 50 до + 250 °С )

1E

1xPt100 В    сх.4 (от - 196 до + 660 °С )

1G

1x10011 A    сх.4 (от - 100 до + 450 °С )

1I

1x10011 AА сх.4 (от - 50 до + 250 °С )

1K

1x10011 В    сх.4 (от - 196 до + 660 °С )

1M

1х100П 1/3B сх.4 (от - 50 до + 300 °С )

ХХ

Спец. исполнение

Диаметр оболочки чувствительного элемента для ТР-Е-10

3

03 мм

4,5

04,5 мм

6

06 мм

Х

Спец. исполнение не более 08 мм

Тип, класс и особенности чувствительного элемента для ТП-Е-10

7

К кл.1 1ЧЭ изолированный спай

от -40 до +1100 °С

8

К кл.1 2ЧЭ изолированный спай

К1

К кл.2 1ЧЭ изолированный спай

К2

К кл.2 2ЧЭ изолированный спай

L1

L кл.2 1ЧЭ изолированный спай

от - 40 до +600 °С

L2

L кл.2 2ЧЭ изолированный спай

N1

N кл.1 1ЧЭ изолированный спай

от -40 до +1250 °С

N2

N кл.1 2ЧЭ изолированный спай

N5

N кл.2 1ЧЭ изолированный спай

N6

N кл.2 2ЧЭ изолированный спай

Т1

T кл.1 1ЧЭ изолированный спай

от -40 до +350 °С

Т2

T кл.1 2ЧЭ изолированный спай

Т5

T кл.2 1ЧЭ изолированный спай

Т6

T кл.2 2ЧЭ изолированный спай

J1

J кл.1 1ЧЭ изолированный спай

от -40 до +750 °С

J2

J кл.1 2ЧЭ изолированный спай

J5

J кл.2 1ЧЭ изолированный спай

J6

J кл.2 2ЧЭ изолированный спай

Х

Спец. исполнение

Диаметр оболочки чувствительного элемента для ТП-Е-10

1,5

01,5 мм

2

02 мм

3

03 мм

4

04 мм

4,5

04,5 мм

5

05 мм

6

06 мм

Х

Спец. исполнение не более 08 мм

Комплект документации Вн-ХХХ

На рисунке 1 представлена фотография общего вида датчиков.

Способ пломбировки датчиков зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 2.

Приказ Росстандарта №2389 от 08.10.2019, https://oei-analitika.ru

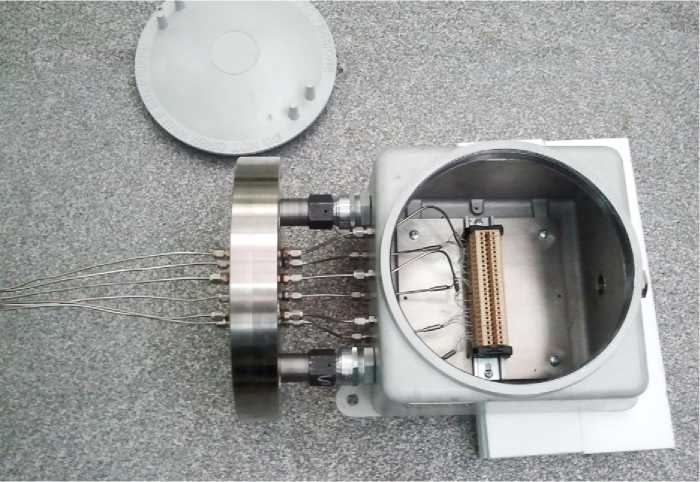

Рисунок 1 - Общий вид датчиков температуры многозонных ТР-Е-10, ТП-Е-10

Приказ Росстандарта №2389 от 08.10.2019, https://oei-analitika.ru

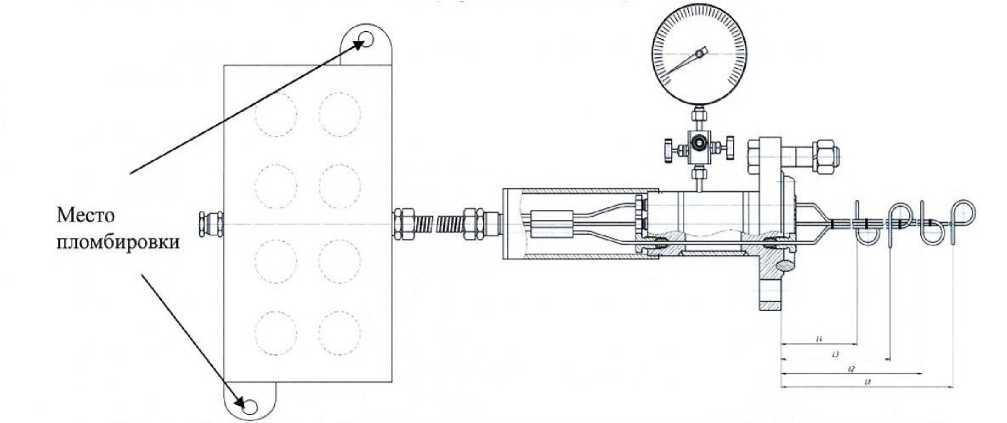

Рисунок 2 - Схема пломбировки от несанкционированного доступа (вариант исполнения)

Программное обеспечение

Программное обеспечение (ПО) у датчиков без встроенного ИП - отсутствует.

Программное обеспечение датчиков со встроенным ИП является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-20 1 4 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО приведены в таблице 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

по номеру версии

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 3-9, где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых температур в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и маркировке датчика.

Таблица 3 - Основные метрологические характеристики датчиков температуры многозонных серии ТР-Е-10 без ИП

Класс допуска

Диапазон измерений температуры, °С

Допуск по ГОСТ 6651-2009, °С

Для датчиков с НСХ «Pt 100» (а = 0,00385 °С-1), «50П» и «100П» (а = 0,00391 °С-1)

А

от - 50 до + 450

±(0,15+0,002|t|)

В

от - 196 до + 660

±(0,3+0,005|t|)

Для датчиков с НСХ «50М», «100М» (а = 0,00428 °С-1)

А

от - 50 до + 120

±(0,15+0,002|t|)

В

от - 50 до + 200

±(0,3+0,005|t|)

Примечание: |t| -

абсолютное значение температуры, °С, без учета знака

Таблица 4 - Основные метрологические характеристики датчиков температуры многозонных серии ТП-Е-10 без ИП

Класс допуска

Диапазон измерений температуры, °С

Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С

Для датчиков с НСХ типа «К»

1

от - 40 до + 375 включ. св. + 375 до + 1100

±1,5

±0,004|t|

2

от - 40 до + 333 включ. св. + 333 до + 1100

±2,5

±0,0075|t|

Для датчиков с НСХ типа «L»

2

от - 40 до + 360 включ. св. + 360 до + 600

±2,5

±(0,7+0,005|t|)

Для датчиков с НСХ типа «N»

1

от - 40 до + 375 включ. св. + 375 до + 1250

± 1,5

± 0,004|t|

2

от - 40 до + 333 включ. св. +с 333 до + 1250

± 2,5

± 0,0075|t|

Для датчиков с НСХ типа «Т»

1

от - 40 до + 125 включ.

св. + 125 до + 350

± 0,5

± 0,004|t|

2

от - 40 до + 135 включ.

св. + 135 до + 350

± 1

± 0,0075|t|

Для датчиков с НСХ типа «J»

1

от - 40 до + 375 включ. св. + 375 до + 750

± 1,5

± 0,004|t|

2

от 0 до + 333 включ. св. + 333 до + 750

± 2,5

± 0,0075|t|

Примечание:

|t| - абсолютное значение температуры

, °С, без учета знака.

Таблица 5 - Основные метрологические характеристики датчиков температуры многозонных серий ТР-Е-10, ТП-Е-10 с ИП с аналоговым выходным сигналом постоянного тока

Серия

Тип НСХ

Диапазон выходного сигнала, мА

Диапазон измерений температуры, ° С

Диапазон настройки

ИП, °С

Пределы доп основной пог

ускаемой

решности

приведенной, %

абсолютной,

°С

ТР-Е-10

100П

Pt100

50П

от 4 до 20;

от 20 до 4

от -196 до +660

от -196 до

+660

±0,25; ±0,5

±1,0

100М

50М

от -50 до +200

от -50 до

+200

±0,25; ±0,5

±1,0

ТП-Е-10

К

от -40 до +700

от -200 до

+700

±0,25; ±0,5; ±1,0

±1,0

от -40 до +1100

от -200 до

+1300

±0,25; ±0,5; ±1,0

±1,0

L

от -40 до +600

от -200 до

+800

±0,25; ±0,5; ±1,0

±1,0

N

от -40 до +1250

от -200 до

+1300

±0,25; ±0,5; ±1,0

±1,0

J

от -40 до +750

от -200 до

+750

±0,5; ±1,0

±1,0

T

от -40 до +350

от -250 до

+400

±0,5; ±1,0

1,0

  • 1. Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше.

  • 2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков.

  • 3. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше.

  • 4. Указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры.

Таблица 6  - Метрологические и технические характеристики датчиков температуры с

преобразователем в токовый сигнал/ HART

Серия

Тип НСХ

Диапазон выходного сигнала

Диапазон измерений температуры, °С

Диапазон настройки

ИП, °С

Пределы допускаемой основной погрешности

приведенной

Y, % (HART, %)

абсолютной, °С

ТР-Е-10

Pt100

от 4 до 20 мА/ HART

от -196 до +660

от -196 до

+660

±0,15 (±0,15)

±0,25 (±0,25)

±0,4

ТП-Е-10

К

от -40 до +1100

от -200 до

+1300

±0,3 (±0,3)

±0,4 (±0,4)

±1,0

N

от -40 до +1250

от -200 до

+1300

±0,3 (±0,3)

±0,4 (±0,4)

±1,0

J

от -40 до +750

от -200 до

+750

±0,3 (±0,3)

±0,4 (±0,4)

±1,0

L

от -40 до +600

от -200 до

+800

±0,3 (±0,3)

±0,4 (±0,4)

±1,0

Серия

Тип

НСХ

Диапазон выходного сигнала

Диапазон измерений температуры, °С

Диапазон настройки

ИП, °С

Пределы допускаемой основной погрешности

приведенной

Y, % (HART, %)

абсолютной, °С

T

от -40 до +350

от -250 до

+400

±0,3 (±0,3)

±0,4 (±0,4)

±1,0

  • 1. Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше.

  • 2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для датчика с пределом основной погрешности ±0,15 %; не менее 100 °С для датчика с пределом основной погрешности ±0,3 % и не менее 50 °С для остальных датчиков.

  • 3. Пределы допускаемой основной погрешности ±0,15 % для ТР-Е-10 может быть обеспечен на диапазоне температур от минус 196 до плюс 400 °С.

  • 4. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше плюс 800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше.

  • 5. Указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры.

Таблица 7 - Метрологические и технические характеристики датчиков температуры с преобразователем в цифровой сигнал Profibus (РА)

Серия

Тип

НСХ

Тип выходного сигнала

Диапазон измерений температуры, °С

Диапазон настройки ИП, °С

Пределы допускаемой основной приведенной погрешности,

Y, %

ТР-Е-10

Pt100

Стандарт Profibus (PA)

от -196 до +660

от -196 до +660

±0,25; ±0,5

ТП-Е-10

К

от -40 до +700

от -200 до +700

±0,25; ±0,5

от -40 до +1100

от -200 до +1300

±0,25; ±0,5

N

от -40 до +1250

от -40 до +1250

±0,25; ±0,5

  • 1. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков.

  • 2. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше.

  • 3. Указаны предельные значения температуры применения. Фактический диапазон температуры указывается в эксплуатационной документации на датчики.

Таблица 8 - Общие технические характеристики датчиков

Наименование характеристики

Значение характеристики

Время термической реакции т0,63 в зависимости от диаметра оболочки чувствительного элемента, с

от 0,35 до 8

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальной (+18 до +22 °С) на каждые 10 °С, не более

предела допускаемой основной погрешности

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

500

Наименование характеристики

Значение характеристики

Напряжение питания для датчиков с ИП постоянного тока, В

от 10 до 36

Габаритные размеры (в зависимости от исполнения), мм:

  • - диаметр оболочки чувствительного элемента

  • - длина монтажной части

от 1,5 до 8 от 20 до 100000

Масса (в зависимости от исполнения датчика), кг

от 0,05 до 75,0

Вид взрывозащиты датчиков

«Взрывонепроницаемая оболочка» или «Искробезопасная электрическая цепь»

Маркировка взрывозащиты

1ЕхёПСТ6Х 0ExiaIICT6X

Степень защиты от пыли и воды

IP54, IP55, IP65, IP66, IP67, IP68 (в зависимости от исполнения корпуса)

Вид климатического исполнения датчиков по ГОСТ 15150

69

УХЛ3.1 или У1.1, но для работы при температуре окружающей среды от -50 °С до +85 °С, верхнем значении относительной влажности 98 % (при +25 °С) и более низких температурах без конденсации влаги, кроме датчиков во взрывозащищенном исполнении предназначенных для работы при температуре от -50 °С до +80 °С, кроме датчиков с преобразователями с ЖКИ, в зависимости от применяемого преобразователя и ЖКИ -температура окружающей среды указывается в паспорте датчика

Срок службы и средняя наработка на отказ датчиков в зависимости от температуры применения приведены в таблице 9.

Таблица 9

НСХ

Диапазон измерений температуры, °С (1)

Срок службы (2)

Средняя наработка на отказ, ч

50П, 100П, Pt100

от -196 до +660

4 года

40300

от -50 до +200

10 лет

98800

50М, 100М

от -50 до +200

10 лет

98800

N

от -40 до +800 включ.

10 лет

98800

от -800 до +1250

4 года

44000

K

от -40 до +600 включ.

10 лет

98800

от -600 до +1100

4 года

44000

L

от -40 до +600

10 лет

98800

J

от -40 до +750

4 года

44000

T

от -40 до +400

10 лет

98800

Примечание:

(1) - указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры.

(2) - указан срок службы в средах, не разрушающих материал защитной арматуры, материал

защитной оболочки ЧЭ.

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Датчик

-

1 шт. (исполнение в соответствии с заказом)

Руководство по эксплуатации

2.822.115 РЭ

1 экз.

Паспорт

2.822.115 ПС

1 экз.

Поверка

осуществляется по методике поверки, приведенной в разделе 2.6 «Методика поверки» документа 2.822.115-01 РЭ «Датчики температуры серии ТР-Е, ТП-Е», утвержденного ФГУП «ВНИИМС», 16.05.2016 г.

Основные средства поверки:

Рабочий эталон 2, 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные ПТС-10М (Регистрационный № 11804-99);

Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);

Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 (Регистрационный № 20580-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам температуры многозонным ТР-Е-10, ТП-Е-10

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4211-065-00226253-2010 Датчики температуры серий ТР, ТП. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Теплоприбор-Сенсор»

(ООО «Теплоприбор-Сенсор»)

ИНН: 7450031562

Адрес: Россия, 454047, г. Челябинск, ул.2-я Павелецкая, 36 Телефон/факс: +7 (351) 725-75-64 / 725-89-59

Адрес в Интернет: www.tpchel.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
