О внесении изменений в описание типа на датчики комбинированные электронные тока и напряжения SMT

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Тесмек РУС» б/д № 157/2019, приказываю:

• 1. Внести изменения в описание типа на датчики комбинированные электронные тока и напряжения SMT, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67784-17, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

г                              Ч

Подлинник электронного документа, подписанного ЭП, __ хранится в системе электронного документооборота 1л федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036E1B07EOFB80EA11890DBCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_____—______

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «23» января 2020 г. № 65

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики комбинированные электронные тока и напряжения SMT

Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения, с последующим усилением измеренных сигналов.

Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей встроены в корпус, покрытый кремнийорганической резиной с оребрением, для получения требуемой длины пути утечки.

Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается в вверху датчика, в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.

Датчики выпускаются в следующих модификациях SMT-75A и SMT-750A, которые отличаются номинальными первичными токами.

Общий вид средства измерений приведен на рисунке 1.

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

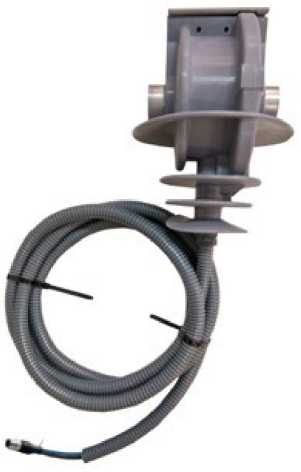

Рисунок 1 - Общий вид средства измерений

Место пломбировки

Место нанесения знака поверки

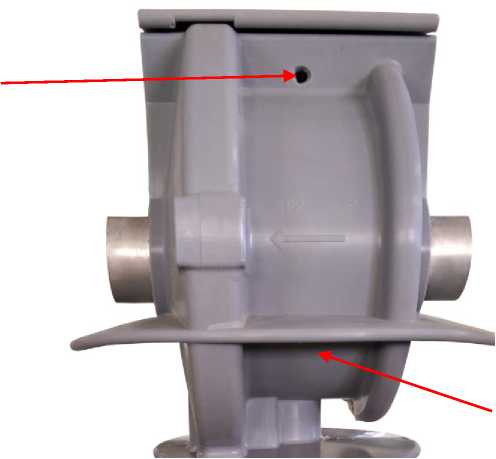

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 206.1-113-2017 с изменением №  1 «Датчики

комбинированные электронные тока и напряжения SMT. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 марта 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;

Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;

Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус датчика или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/корень из 3 до 750/корень из 3 кВ

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-2 до 2 • 10⁹ Гц

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 140⁶ Гц

ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения

ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока

TESMEC AUTOMATION S.R.L., Италия

Адрес: Italy, 24050 Grassobbio (BG) Via Zanica, 17/O

Телефон: +44 (0)1480 412451

Общество с ограниченной ответственностью «Тесмек РУС» (ООО «Тесмек РУС»)

ИНН 7708749304

Адрес: 107140, г. Москва, ул. Верхняя Красносельская д.3, стр.1

Телефон: +7 (495) 787-33-56

Web-сайт: www.tesmecrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «23» января 2020 г.
