МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

02 марта 2020 г.                                                  442

^г №____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 37499 «Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Тулиновский приборостроительный завод «ТВЕС» от 23 января2020 г.№29, пр иказыв аю:

• 1.  Переоформить свидетельство об утверждении типа № 37499 «Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 42009-09, с сохранением регистрационного номера, в связи с реорганизацией изготовителя с ОАО «Тулиновский приборостроительный завод «ТВЕС», Тамбовская область, с. Тулиновка, на АО «Тулиновский приборостроительный завод «ТВЕС», Тамбовская область, с. Тулиновка.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1O36E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен; с 06.11,2019 до 06.11.2020

\_________—_________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2020 г. № 442

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120

Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120 предназначены для измерений мышечной силы кисти руки человека.

Динамометры представляют собой силоизмерительный виброчастотный датчик и блок управления. В состав динамометра входят микропроцессор, цифровое табло, клавиатура управления, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы динамометра. Динамометры снабжены устройством автоматической установки нуля, сигнализации при разрядке элементов автономного электрического питания.

Силоизмерительный датчик и блок управления могут быть объединены в одну конструкцию или выполнены в отдельных корпусах.

Принцип действия динамометров основан на преобразовании силы мышц руки при сжатии динамометра в частотный сигнал на выходе силоизмерительного виброчастотного датчика с последующей обработкой в микропроцессорном устройстве и выдачей результата на блок управления и индикации.

Динамометры могут быть оснащены интерфейсом для связи с компьютером и монитором.

Динамометры выпускаются в модификациях, имеющих обозначение:

ДМЭР-Х-У-И-Д, где

[Х] - наибольший предел измерений равный 30 даН, 90 даН, 120 даН;

[У]- дискретность отсчета, равная 0,5 даН,

[И] - индикация на компьютере, наличие интерфейса,

[Д] - датчик и блок управления в отдельных корпусах: тип 1, тип 2

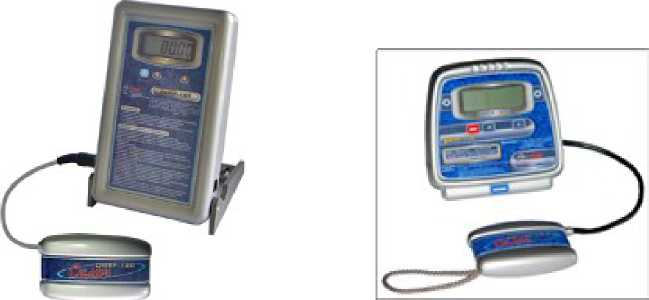

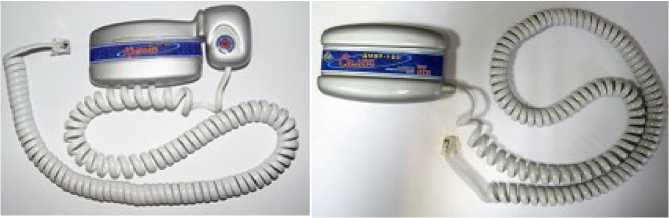

Общий вид динамометров

Динамометры выпускаются:

- с автономным питанием, питанием от сети компьютера;

- с выносным пультом управления и индикации;

- со встроенным блоком управления и индикации;

- устройство установки нуля;

- устройство слежения за нулем.

Динамометры выпускаются с жидкокристаллической индикацией.

Динамометры могут поставляться с интерфейсом RS-232 или USB для стыковки с персональным компьютером.

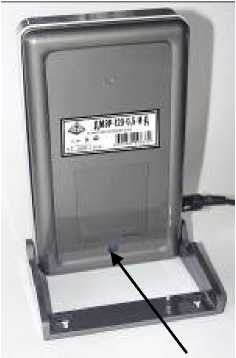

Места расположения пломбировки

Место пломбировки

ДМЭР-30-0,5-И, ДМЭР-90-0,5-И, ДМЭР-120-0,5-И

2

3

1

Изображение защитной пломбы.

Защитная пломба представляет собой оттиск клейма где:

• 1 - условный шифр организации, проводившей поверку;

• 2 - индивидуальный знак поверителя;

• 3 - год проведения поверки.

Метрологические и технические характеристики

По метрологическим характеристикам динамометры выпускаются трех модификаций, отличающихся пределами взвешивания.

Таблица 1

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014- высокий. Программное обеспечение защищено от изменений с помощью программных средств.

наносится на маркировочную табличку, расположенную на блоке управления и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

* - Для динамометров с индексом «Д» в обозначении. ** - Для динамометров с индексом «И» в обозначении.

осуществляется по МП 42009-09 «Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120. Методика поверки», утвержденной ФГУП ВНИИМС «28» сентября 2009 г.

Применяемые средства поверки - образцовые динамометры по ГОСТ 9500-84.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинское. Общие технические условия».

• 2. ГОСТ 22224-83 «Динамометры ручные плоскопружинные»

2. ТУ 9441-035-00226454-2007. Динамометры медицинские электронные ручные ДМЭР -30, ДМЭР -90, ДМЭР -120.

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «Тулиновский приборостроительный завод «ТВЕС»)

ИНН 6820002711

Россия, 392511, Тамбовская обл. Тамбовский район, с. Тулиновка, ул. Позднякова 3, тел. +7(4752)617454, info@tves.com.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел./факс: (495)-437-55-77/437-56-66

E-mail: office@vniims.ru,

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологии                                                          А.В. Кулешов

М.п.

«02» марта 2020 г.
