МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№    1760_____

Москва

О внесении изменений в сведения об утвериеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  возложить техническому

• 4. Контроль за исполнением настоящего приказа

на заместителя Руководителя_Федерального .асентгтиа по *

регулированию и метролог ги Е.1^Лазар1жкб?^до^^мен7Э'^{подпксан}"^огоЭП' г J г                     г                хранится в ейстеме электронного документооборота

федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 02A8CACOODFAAD21844EF916F2181860DB

Кому выдан: Потемкин Борис Михайлович

Действителен: с 10.12.2021 до 10,12.2022

I             -----------

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1760

Лист № 1 Регистрационный № 41992-09 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО «Варандейский терминал»

Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО «Варандейский терминал» (далее - СИКН) предназначена для измерений массы и показателей качества нефти, отгружаемой на танкер, при проведении учетных операций на Варандейском нефтяном отгрузочном терминале.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением преобразователей объемного расхода жидкости турбинных и поточных преобразователей плотности. Выходные сигналы измерительных преобразователей объемного расхода поступают на соответствующие входы системы обработки информации (СОИ), которая преобразует их и вычисляет массу нефти по реализованному в ней алгоритму.

Масса нетто нефти определяется как разность массы брутто нефти и массы балласта. Масса балласта определяется расчетным методом по результатам измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В составе СИКН применены следующие средства измерений утвержденных типов:

• - преобразователи расхода (ПР) жидкости турбинные Heliflu TZ-N со струевыпрямителем, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - госреестр) № 15427-06;

• - влагомеры нефти поточные УДВН-1пм, госреестр №№ 14557-05, 14557-10 и 14557-15;

• - преобразователи плотности и вязкости жидкости измерительные 7829, госреестр №№ 15642-01 и 15642-06;

• - преобразователи плотности жидкости измерительные 7835, госреестр №№ 15644-06 и 52638-13;

• - преобразователи давления измерительные 3051, госреестр №№ 14061-04, 14061-10 и 14061-15;

• - датчики давления Метран-100, госреестр №№ 22235-01 и 22235-08;

• - манометры МТИ, госреестр № 1844-63;

• - преобразователи температуры 3144Р, госреестр №№ 14683-04, 14683-09, 56381-14, 63889-16 и 77488-20;

- термопреобразователи сопротивления Rosemount 0065 c преобразователем измерительным 3144Р, госреестр № 53211-13;

- термопреобразователи сопротивления платиновые 65, госреестр №№ 22257-05 и 22257-11;

- термометры ртутные стеклянные лабораторные ТЛ-4 № 2, госреестр № 303-91;

- термометр стеклянный для испытаний нефтепродуктов ТИН-14, госреестр № 11620-93;

- термометры стеклянные для испытаний нефтепродуктов ТИН, госреестр № 38484-08

- счетчики жидкости турбинные CRA/MRT 97, госреестр № 22214-01

- комплексы измерительно-вычислительные «ИМЦ-03», госреестр № 19240-05;

- установка поверочная трубопоршневая двунаправленная стационарная 1-го разряда фирмы «Oil & Gas Systems Ltd», госреестр № 37248-08 (далее - ТПУ).

Вспомогательные устройства и технические средства:

- автоматические пробоотборники нефти «Clif Mock»;

- ручные пробоотборники с диспергаторами фирмы «Булгар-Метротех»;

- фильтры «Simplex» типа Т модели TS фирмы «Plenty»;

- запорная и регулирующая арматура. Пломбирование СИКН не предусмотрено.

Заводской номер СИКН в цифровом формате указан в паспорте типографическим способом и на фирменной табличке СИКН, нанесенной электрохимическим методом.

Знак поверки в виде оттиска поверительного клейма или наклейки наносится в паспорт и на свидетельство о поверке СИКН, в случае его выдачи по заявлению владельца СИКН.

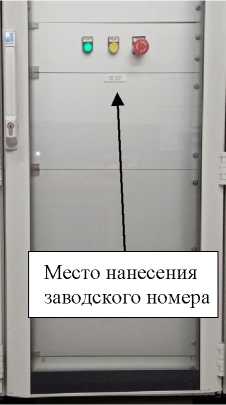

Внешний вид СИКН и место расположения таблички представлены на рисунке 1.

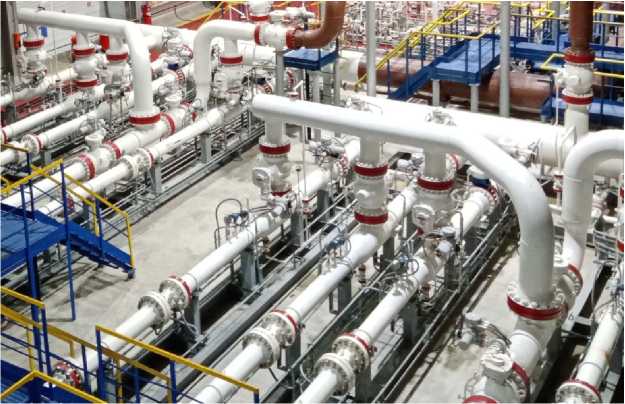

Рисунок 1 - Внешний вид СИКН и место расположения таблички.

СИКН обеспечивает выполнение следующих функций:

- автоматические измерения объемного (м³/ч) и массового расхода (т/ч) нефти;

- автоматические вычисления массы нефти (т);

- автоматические измерения плотности (кг/м³), вязкости (сСт), температуры (^оС), давления (МПа) нефти и объемной доли воды в нефти (%);

- поверку и контроль метрологических характеристик ПР по ТПУ;

- автоматический отбор объединенной пробы;

- регистрацию и хранение результатов измерений, формирование интервальных отчетов, протоколов, актов приема-сдачи нефти и паспортов качества нефти.

Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. ПО не оказывает влияния на метрологические характеристики СИКН.

Наименование ПО и идентификационные данные указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа наносится в нижней части титульного листа паспорта СИКН типографским способом.

Комплектность средства измерений Комплектность СИКН приведена в таблице 4.

Таблица 4 - Комплектность СИКН

приведены в инструкции «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/15409-21 от 09.11.2021).

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Закрытое акционерное общество «ИМС Инжиниринг» (ЗАО «ИМС Инжиниринг») ИНН: 7710431220

Адрес: 123001, г.Москва, Благовещенский пер., д. 12, стр. 2, офис 3

Тел./факс (495) 221-10-50, 221-10-51

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1760

Лист № 1 Регистрационный № 72043-18 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные топливо-наливные АТНК

Комплексы автоматизированные топливо-наливные АТНК (далее - АТНК) предназначены для измерений объема и массы топлива (бензина, керосина, дизельного топлива, нефти, моторного топлива и мазута) при перекачке, приёме/выдаче его в автоцистерны и ж/д цистерны.

Принцип действия АТНК, оснащенного массовым расходомером (массомером), основан на прямом методе динамических измерений массы. Принцип действия АТНК, оснащенного счетчиком жидкости, основан на косвенном методе динамических измерений массы.

Топливо с помощью электронасосного агрегата подается из резервуара и поступает через резиновый компенсатор в фильтр-газоотделитель или фильтр, затем в преобразователь расхода ПР (счетчик или в массомер) из которого через наливной стояк для верхнего налива или шарнирный трубопровод с соединителем для нижнего налива поступает в резервуар цистерны.

Налив цистерны производится на посту налива по дозе, задаваемой оператором на пульте дистанционного управления, компьютера или с местного поста управления. При этом разрешение налива обеспечивается как действием оператора, так и местного поста управления, комплексом блокировок на посту налива: заземлением цистерны, установкой наливной трубы в горловине цистерны.

Пуск АТНК осуществляется с местного поста управления налива или с рабочего места оператора.

Преобразователь расхода ПР (счетчик или массомер) измеряют количество топлива в единицах объема и массы, поступающего в цистерну, и выдает импульсы на пульт дистанционного управления (компьютер), где проводится отсчет количества налитого нефтепродукта. Одновременно отсчет количества поступающего в цистерну нефтепродукта дублируется на счетчике (исполнение со счетчиком) поста налива.

АТНК в зависимости от климатических условий эксплуатации разделяют на два вида:

- без обогрева;

- с обогревом в блок-боксе.

АТНК состоят из технологической обвязки, системы измерительной и системы автоматизации.

В состав технологической обвязки в зависимости от комплектации входят:

- рамная металлоконструкция (каркас);

- узел измерительного участка, состоящий из трубопровода для установки массомера или счетчика жидкости, средств измерения давления и температуры;

- электронасосный агрегат для перекачки жидкости;

- система регулирования расхода жидкости, проходящего через массомер или счетчик жидкости, на основе клапана (гидравлического /электромагнитного / пневматического) и/ или задвижки с электроприводом;

- фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;

- пробоотборник (в зависимости от исполнения) для отбора проб жидкости в целях определения физико-химических свойств жидкости в испытательной лаборатории;

- запорная арматура и обратный клапан;

- дренажная система.

Технологическая обвязка обеспечивает оптимальные режимы работы средств измерений из состава системы измерительной.

В состав системы измерительной (далее СИ АТНК) в зависимости от комплектации входят:

- преобразователь расхода ПР (в зависимости от исполнения счетчик жидкости или массомер) для измерений объемного расхода и объема прошедшей жидкости для исполнения со счетчиком жидкости, а также массового расхода, массы, плотности, объема и температуры прошедшей жидкости для исполнения с массомерами.

-датчик температуры ДТ (в зависимости от исполнения) для измерений температуры прошедшей жидкости и формирования электрических сигналов (датчик температуры ТС, регистрационный № 31654-14);

- датчик давления ДД (в зависимости от исполнения) для измерений давления и формирования электрических сигналов (датчик давления АИР-10, регистрационный № 58808-14);

- система обработки информации (СОИ) для сбора, преобразования электрических сигналов первичных преобразователей. СОИ состоит из контроллера и автоматизированного рабочего места оператора (далее - АРМ) с установленным программным обеспечением (далее - ПО).

В зависимости от исполнения несколько АТНК могут комплектоваться одним АРМ (если АТНК находятся на одном объекте).

В состав СОИ в зависимости от исполнения входит электронное табло отображения результатов измерений.

В состав системы автоматизации (далее - АСУТП) в зависимости от комплектации входят:

- устройство заземления и контроля, для заземления, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;

- датчики положения конструктивных элементов консоли верхнего /нижнего нали-ва/слива;

- датчики положения трапа, предаварийного и аварийного уровней перелива;

- кнопочный пост управления;

- коробка присоединительная

- монитор нижнего налива;

- система управления шлагбаумом и светофором;

- шкаф управления силовой;

- комплект монтажных и силовых кабелей;

- блок управления (далее - БУ) для сбора, индикации и регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов системы регулирования расхода жидкости, электронасосного агрегата, средств блокировки и защиты АТНК.

Для комплектации с обогревом дополнительно входят:

- обогреватель взрывозащищенный;

- светильник взрывозащищенный;

- модуль порошкового пожаротушения;

- датчик-газоанализатор взрывозащищенный.

- блок-контейнер.

В состав БУ в зависимости от исполнения входят:

- контроллер и АРМ оператора с установленным ПО;

- пульт управления ПУ (для исполнения со счетчиками жидкости, без контроллера и АРМ оператора) для приема и выдачи управляющих и блокировочных сигналов АТНК;

Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для (ПАЗ) для выдачи блокирующих сигналов.

В зависимости от исполнения несколько АТНК могут комплектоваться одним АРМ. По заказу потребителя БУ может быть дополнительно оборудован считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.

АТНК имеет несколько исполнений:

- АТНК-ОХХХП со счетчиками жидкости 9501 (регистрационный №18026-11) с ручным вводом измеренного значения плотности и температуры отпущенной жидкости для последующего автоматизированного расчета массы;

- АТНК-МХХХЭ с ПР ЭМИС-МАСС 260 (ЗАО "ЭМИС") (регистрационный № 77657-20);

- АТНК-МХХХЕ с ПР Promass 83F (регистрационный №15201-11);

- АТНК-МХХХМ с ПР Micro Motion CMF (регистрационный №45115-16).

- АТНК-МХХХС с ПР СКАТ (регистрационный № 60937-15);

- АТНК-ОХХХВ с винтовым счетчиком СЖ-ППВ (регистрационный № 59916-15).

В зависимости от климатического исполнения АТНК могут изготавливаться в блок-боксе и оснащены системой обогрева.

Составные элементы АТНК имеют взрывобезопасное исполнение и сертификаты.

На раме дозирующего устройства АТНК закреплена табличка и содержит:

- товарный знак предприятия-изготовителя (или сокращенное название);

- наименование предприятия-изготовителя;

- условное обозначение АТНК по ТУ;

- номер сертификата соответствия;

- заводской номер изделия по системе нумерации изготовителя;

- напряжение/частота питающей сети;

- дата изготовления;

- маркировка взрывозащиты;

- изображение специального знака взрывобезопасности;

- масса;

- реквизиты завода-изготовителя.

Обозначение АТНК, заводской номер и год на табличке маркируется ударным способом, остальные надписи выполнены фотохимическим способом.

Внешний вид АТНК приведен на рисунках 1 - 6, функциональные схемы СИ АТНК приведены на рисунках 7 - 8.

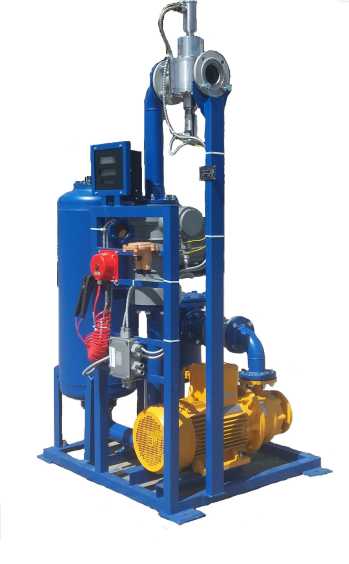

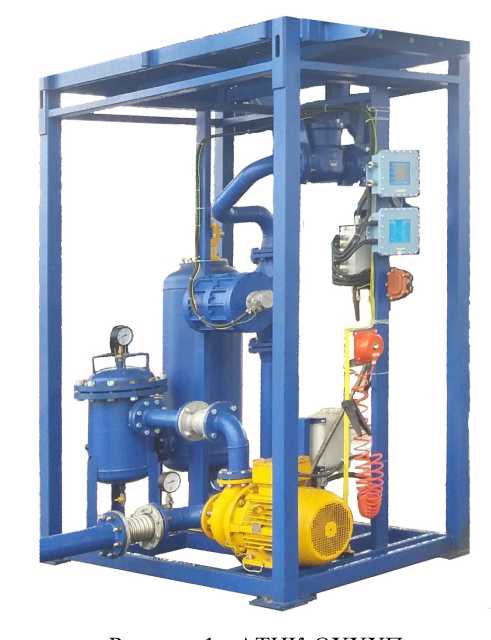

Рисунок 1 - АТНК-ОХХХП

(Исполнение со счетчиком жидкости 9501)

ЩГР’

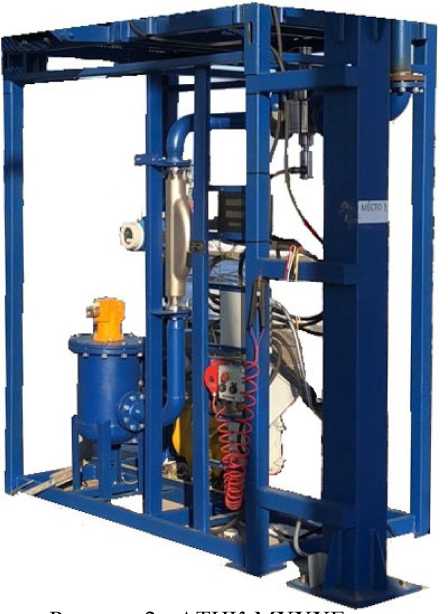

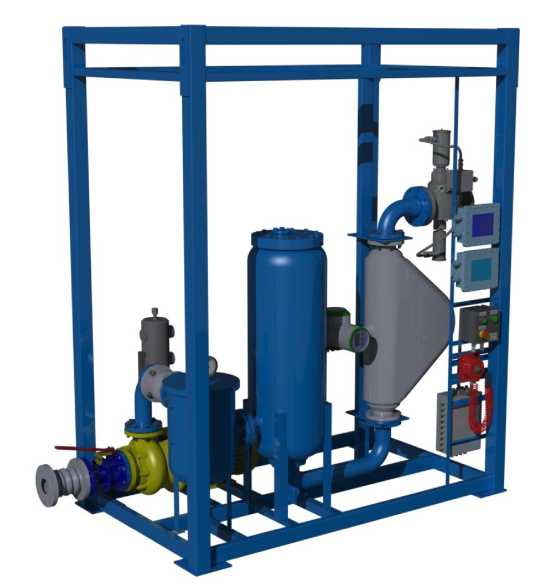

Рисунок 2 - АТНК-МХХХЕ (Исполнение с массомером Promass 83F)

Рисунок 4 - АТНК-ОХХХВ

(Исполнение с винтовым

счетчиком СЖ-ППВ)

Рисунок 5 - АТНК-МХХХС.

(Исполнение с массомером СКАТ)

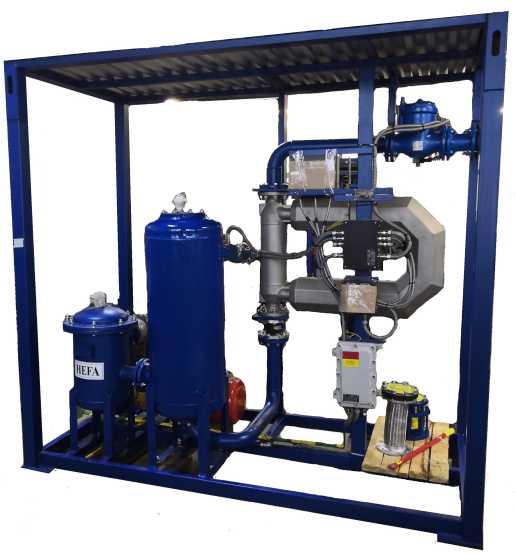

Рисунок 6 - АТНК-МХХХЭ.

(Исполнение с массомером ЭМИС-МАСС 260)

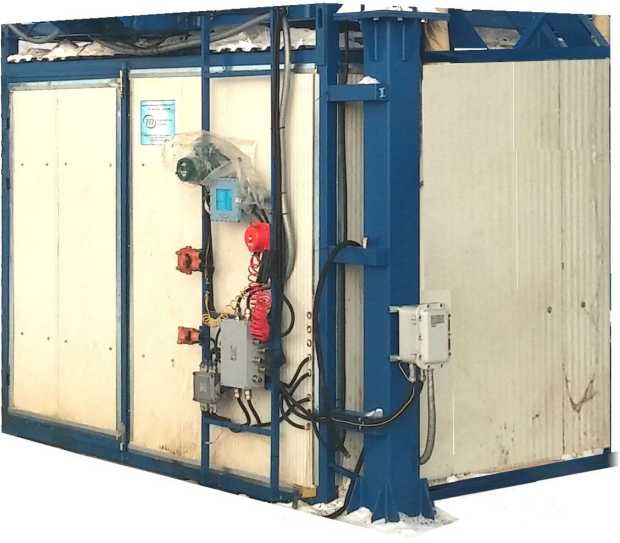

Рисунок 7 - АТНК-ХХХХХ.

Исполнение в блок боксе с обогревом.

Все внешние приборы и соединительные коробки имеют взрывозащищенное исполнение и сертификаты.

>

Измеренные значения объема, плотности, температуры и массы

Ручной ввод измеренного значе-

ния плотности и температуры отпущенной жидкости

Рисунок 8 - СИ АТНК-ОХХХП и АТНК-ОХХХВ.

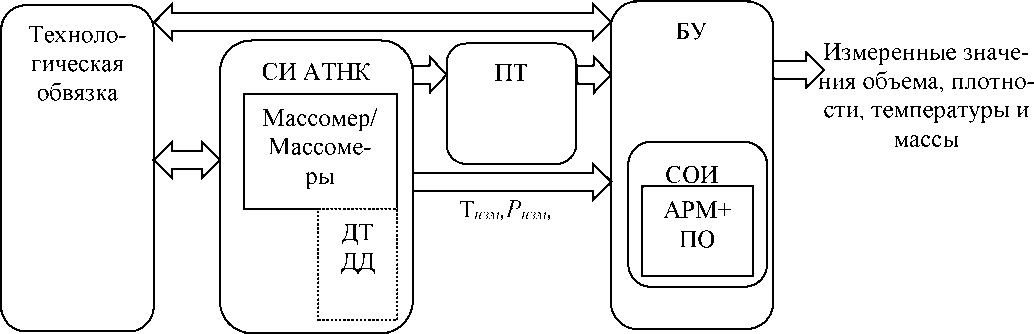

Рисунок 9 - СИ АТНК-МХХХЭ, СИ АТНК-МХХХМ и АТНК-МХХХС с БУ.

ПОЗИЦИЯ 1,2

ФОТО. ПОЗИЦИЯ 1           ПОЗИЦИЯ 2               ПОЗИЦИЯ 3

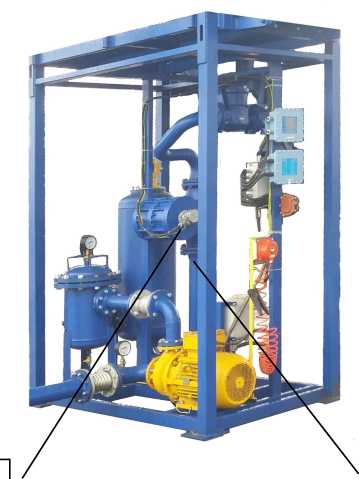

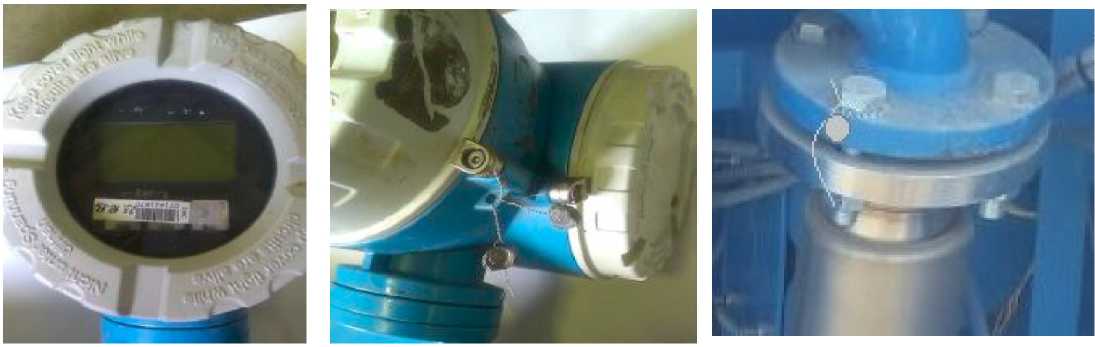

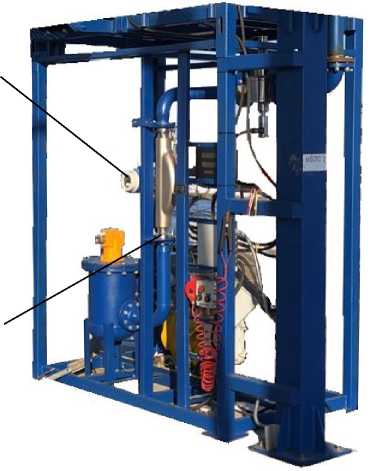

Рисунок 10 - схемы пломбирования АТНК

ФОТО. ПОЗИЦИЯ 1          ПОЗИЦИЯ 2          ПОЗИЦИЯ 3

ПОЗИЦИЯ 4

Рисунок 11 - схемы пломбирования АТНК

Маркировочная табличка приведена на рисунке 12.

взрывозащиты II Gb IIB Т^Б.

леке ТОПЛИВОЗАПРАВОЧНЫЙ АТНК- М090Э

ТС RU

ЗАВОДСКОИНОМЕР

ДАТАИЯ^ЖЛЕНИЯ^     ■_

ПРОИЗВОДИТЕЛЬ: ООО «777»

• 142207 Московская обл., г.Серпухов, E-mail: info@npo777 ru

004 I 22 02.2022 г.

- 380В/50Ги

700 кг Hl

Инжиниринговая ОБЩЕСТВО С ОГРА! V •J компания        ОТВЕТСТВЕННОСТ!

наименование пред

приятия-изготовителя

знака взрывобезопас-

ности

заводской номер

напряжение/частота

питающей сети

масса

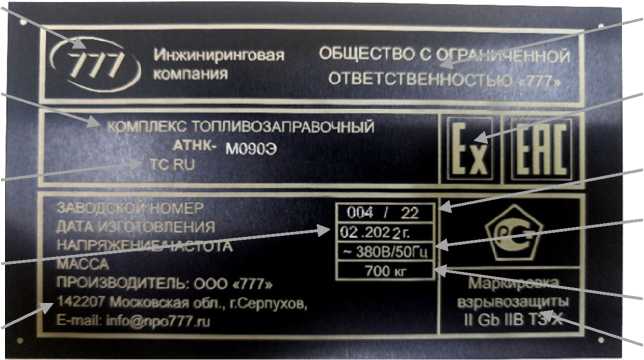

Рисунок 12 - маркировочная табличка АТНК

товарный знак предприятия-изготовителя условное обозначение

АТНК по ТУ

номер сертификата соответствия

реквизиты завода-изготовителя

Программы "АРМ оператора" и "Топаз" предназначены для осуществления отпуска нефтепродукта через АТНК.

Программы в процессе своей работы взаимодействует с контроллерами, которые непосредственно анализируют состояния датчиков АТНК и стояков и выдают ответные сигналы, и плотномерами типа Плот-3М. Все контроллеры подключаются на один COM-порт компьютера, а плотномеры на другой.

ПО СИ АТНК автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей, обеспечивающих автоматизацию процессов налива/слива жидкости.

Функции метрологически значимой части ПО:

• - сбор и отображение измерительной информации;

• - идентификация и защита программного обеспечения АТНК (применением специальных паролей для идентификации пользователя и защите информации программного обеспечения).

Основные функции программного обеспечения:

• - контроль заземления автомобильных или железнодорожных цистерн;

• - управление режимами налива;

• - управление запорной арматурой;

• - отображение (визуализацию) на экране компьютера мнемосхем оборудования с индикацией всех основных режимов работы;

• - возможность интеграции с системой верхнего уровня по протоколу стандарта ОРС или путем доступа к базе данных АРМ;

Для защиты метрологически значимой части ПО СИ АТНК от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Метрологически значимой частью автономного программного обеспечения ПО является файл CalcMeasure.dll - библиотека с метрологически значимой частью (для ПО "АРМ оператора").

Идентификационные данные операционного программного обеспечения АТНК приведены в таблице 1 и 1а.

Таблица 1

Таблица 1а

Уровень защиты ПО "Высокий" по Р 50.2.077-2014.

Таблица 2

Знак утверждения типа наносится на маркировочные таблицы комплекса методом штемпелирования (металлофото, шелкографии, наклейки), титульные листы руководства по эксплуатации и формуляр - типографским способом.

Комплектность средства измерений

Таблица 3

приведены в эксплуатационном документе: Руководство по эксплуатации АТНК 4213.000.00 РЭ "Автоматизированный топливо-наливной комплекс АТНК-ХХХХХ", пункт 4.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости.

ТУ 4213-001-78123092-2021 Комплексы автоматизированные топливо-наливные АТНК. Технические условия

Общество с ограниченной ответственностью "777" (ООО "777").

ИНН: 5043026556.

Адрес: Россия, Московская область, город Серпухов, улица Центральная, дом 146, офис 37.

Телефон: +7 (903) 796-86-66, +7 (925) 439-22-54

E-mail: dnv1227@yandex.ru, info@npo777.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГБУ "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон / факс (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.
