МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средства измерений № 52000 «Приборы проверки фар модели ОПК»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ГАРО-Трейд» от 24 декабря 2019 г. № 1641/107700 приказываю:

• 1. Переоформить свидетельство об утверждении типа № 52000 «Приборы проверки фар модели ОПК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 24828-13, в связи с реорганизацией изготовителя с ООО «ЦИНУС» завода «ГАРО», г. Великий Новгород на АО «ГАРО-Трейд», г. Великий Новгород.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/-----------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и 1Я                      метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36E1B07EOFB80EA1189OOBCB6DD9O Кому выдан; Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «20» февраля 2020 г. № 362

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы проверки фар модели ОПК

Приборы проверки фар модели ОПК (в дальнейшем - приборы) предназначены для измерения углов наклона и силы света, проверки технического состояния и регулировки светового потока фар автотранспортных средств.

Принцип действия прибора основан на фокусировке светового пучка от фары автотранспортного средства с помощью оптической линзы и измерении углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки и силы света фар автотранспортных средств.

Прибор конструктивно состоит из:

• 1. Основания на колесах, позволяющее перемещать его в горизонтальной плоскости.

• 2. Стойки установленной на основание вертикально, позволяющей устанавливать оптическую камеру и проецирующую линзу на заданную высоту.

• 3. Ориентирующего устройства, позволяющего установить прибор относительно автомобиля.

• 4. Оптической камеры с экраном, на который проецируется картина светораспределения.

• 5. Оптическая камера представляет собой прямоугольный корпус в котором установлены линза, пузырьковый уровень, смотровое стекло, экран перемещающийся по вертикали при помощи отсчетного лимба. На задней стенке камеры расположены: клавиша для включения прибора либо для включения режима заряда аккумулятора прибора, разъем для подключения зарядного устройства, отчетный лимб и крышка, за которой расположен элемент питания. Снизу камеры расположен разъем для подключения компьютера.

• 6. Панели управления с ЖК дисплеем, позволяющей управлять работой прибора, процессом измерения и настройкой параметров света фар.

• 7. Линзы, моделирующей расстояние между фарой и испытательной плоскостью 10 м и проецирующей картину светораспределения на экран.

• 8. Перемещающийся экран оснащен четырьмя фотоэлементами для измерения силы света. Модель ОПК имеет встроенный микропроцессор, контролирующий функции измерения,

обработки данных и вывода результатов тестирования на дисплей прибора. Результаты тестирования отображаются на дисплее прибора. Результаты измерения могут быть переданы на внешний компьютер при помощи интерфейса RS232 и соответствующего программного обеспечения.

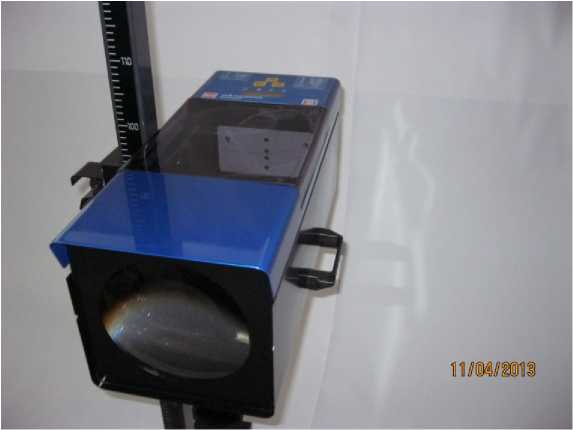

Общий вид прибора представлен на рисунке 1.

Рисунок 1 - Приборы проверки фар модели ОПК.

Приборы проверки фар модели ОПК имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач силы света фар автотранспортных средств. Программное обеспечение идентифицируется при включении прибора.

Приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения прибора проверки фар модели ОПК учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

1) Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на боковую панель прибора в виде наклейки.

Таблица 3

Примечание: * отсутствуют в составе ОПК-с.

Лист № 4 Всего листов 4 Поверка осуществляется по документу МП-242-1564-2013 "Прибор проверки фар модели ОПК Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «17» мая 2013 г.

Основные средства поверки: теодолит 2Т-30 с лазерной насадкой ЛН-2, линейка 0-2000 мм по ГОСТ 17435, излучатель по ГОСТ 8.023-2003, генератор импульсов Г560, источник питания постоянного тока типа Б5-21, указатель поворота по ГОСТ 6964-72, рулетка измерительная металлическая по ГОСТ 7502-89, люксметр ТКА-ЛЮКС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к приборам проверки фар модели ОПК

• 1 ГОСТ Р 51709-2001 Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки.

• 2 Технический регламент о безопасности колёсных транспортных средств, утвержден Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720.

• 3     Технические условия ТУ4577-027-53473129-2002.

Акционерное общество «ГАРО-Трейд» (АО «ГАРО-Трейд»), ИНН 5321111270

173003 Россия, г. Великий Новгород, ул. Большая Санкт-Петрбургская, 64, тел. +7 (816-2) 940-999, Факс +7 (816-2) 940-966.

E-mail: trade@novgaro.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru, http://www.vniim.ru, регистрационный номер в Государственном реестре 30001-10.

Заместитель Руководителя

Федерального агентства по техническому регулированию и метрологии

М.п.
